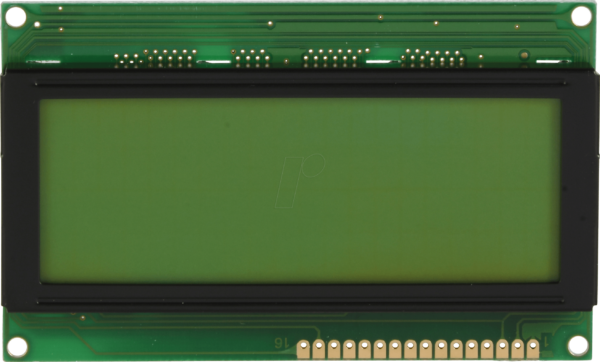

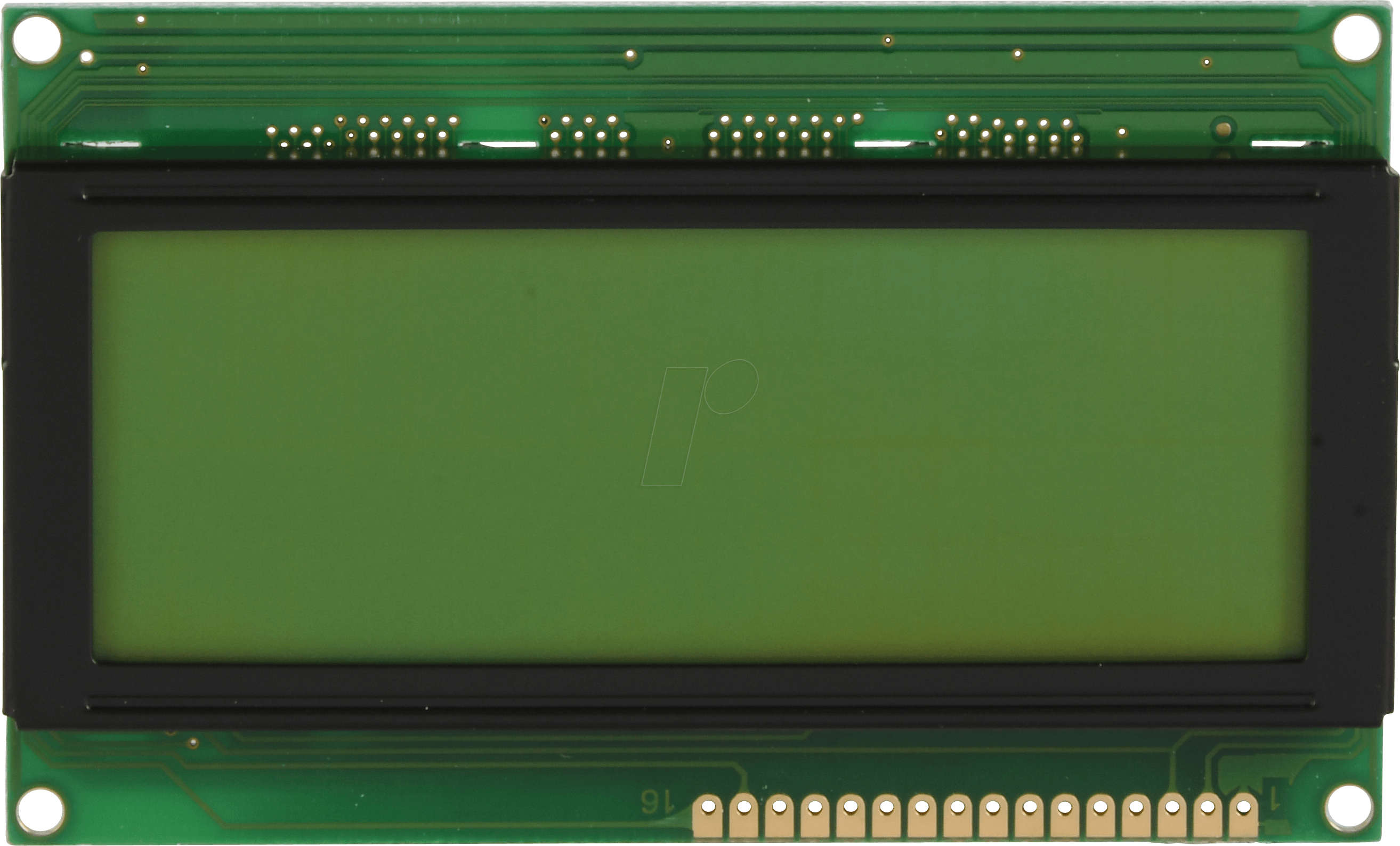

Präzise Anzeige für Ihre Projekte: LCD-PM 4×20-6 A – LCD-Modul, 4×20, H:6,4mm, ge/gn, m.Bel.
Sie suchen nach einer zuverlässigen und klar lesbaren Anzeige für Ihre elektronischen Projekte, Prototypen oder industriellen Anwendungen? Das LCD-PM 4×20-6 A – LCD-Modul, 4×20, H:6,4mm, ge/gn, m.Bel. bietet eine exzellente Lösung, um numerische und alphanumerische Daten übersichtlich darzustellen. Dieses Modul ist ideal für Entwickler, Hobbyisten und Ingenieure, die eine kompakte und leistungsfähige Anzeigelösung benötigen.
Warum das LCD-PM 4×20-6 A die überlegene Wahl ist
Im Vergleich zu einfacheren Segmentanzeigen oder unflexiblen Dot-Matrix-Modulen zeichnet sich das LCD-PM 4×20-6 A durch seine hohe Zeichenauflösung und die klare Lesbarkeit aus. Die vordefinierten Zeichenformate ermöglichen eine schnelle und fehlerfreie Anzeige von Messwerten, Statusmeldungen oder Menüoptionen. Die integrierte Hintergrundbeleuchtung (m.Bel.) gewährleistet auch bei schlechten Lichtverhältnissen eine optimale Ablesbarkeit, was es zu einer universellen Lösung für verschiedenste Umgebungen macht. Die geringe Einbauhöhe von nur 6,4 mm (H:6,4mm) ermöglicht die Integration in platzkritische Gehäuse, ohne Kompromisse bei der Funktionalität.
Umfassende Leistungsmerkmale für professionelle Anwendungen
Das LCD-PM 4×20-6 A ist mehr als nur eine einfache Anzeige. Es ist ein hochentwickeltes Modul, das speziell für anspruchsvolle Anwendungen konzipiert wurde. Die standardisierte Schnittstelle erleichtert die Anbindung an eine Vielzahl von Mikrocontrollern und Steuerungssystemen, darunter gängige Plattformen wie Arduino, Raspberry Pi und industrielle SPS. Die Kombination aus einem 4×20 Zeichen-Layout und der grünen Hintergrundbeleuchtung (ge/gn) sorgt für eine angenehme und unaufdringliche Darstellung, die auch bei längerer Betrachtung ermüdungsfrei ist.
Vorteile auf einen Blick
- Klarheit und Lesbarkeit: Die 4 Zeilen à 20 Zeichen bieten ausreichend Platz für komplexe Informationen und Menüführungen. Die grüne Hintergrundbeleuchtung (ge/gn) ist augenfreundlich und gut ablesbar.
- Kompakte Bauform: Mit einer Höhe von nur 6,4 mm (H:6,4mm) lässt sich das Modul mühelos in schmale Gehäuse integrieren und ist somit ideal für Platzbeschränkungen.
- Vielseitige Anwendbarkeit: Geeignet für ein breites Spektrum von Anwendungen, von Hobbyprojekten über Messtechnik bis hin zu industriellen Steuerungen und Messgeräten.
- Einfache Integration: Standardisierte Schnittstellen erleichtern die Anbindung an diverse Mikrocontroller und Steuerplatinen.
- Integrierte Hintergrundbeleuchtung: Sorgt für gute Lesbarkeit unter allen Lichtbedingungen und erhöht die Benutzerfreundlichkeit.
- Robuste Konstruktion: Entwickelt für Zuverlässigkeit und Langlebigkeit im täglichen Einsatz.
- Effiziente Datendarstellung: Ermöglicht die klare und strukturierte Ausgabe von numerischen und alphanumerischen Daten.
Technische Spezifikationen und Aufbau
| Kategorie | Details |
|---|---|
| Anzeigeformat | 4 Zeilen x 20 Zeichen (4×20) |
| Modultyp | LCD-Modul (Liquid Crystal Display) |
| Hintergrundbeleuchtung | Integrierte Beleuchtung (m.Bel.) in Grün (ge/gn) für optimierte Lesbarkeit. Bietet gleichmäßige Ausleuchtung. |
| Einbauhöhe | 6,4 mm (H:6,4mm) – extrem flach für platzsparende Integration. |
| Zeichensatz | Standard-ASCII-Zeichensatz mit erweiterten Symbolen, für universelle Anwendungen. |
| Betriebsspannung | Typischerweise 5V DC (abhängig von der genauen Controller-Ansteuerung). Präzise Spannungsspezifikationen entnehmen Sie bitte dem Datenblatt des Controllers. |
| Ansteuerung | Kompatibel mit gängigen Parallel- oder seriellen Schnittstellen (z.B. HD44780-kompatibel). Vereinfacht die Anbindung an Mikrocontroller. |
| Kontrastregelung | Integrierte oder externe Kontrastregelung über Potentiometer, um die Zeichenschärfe an die Umgebungsbedingungen anzupassen. |
| Temperaturbereich | Standard-Industrietemperaturbereich, für zuverlässige Funktion in typischen Arbeitsumgebungen. Spezifische Werte sind dem Datenblatt zu entnehmen. |
Einsatzgebiete und Anwendungsbeispiele
Das LCD-PM 4×20-6 A – LCD-Modul, 4×20, H:6,4mm, ge/gn, m.Bel. ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann:
- Messtechnik: Anzeige von Messwerten von Sensoren wie Temperatur, Druck, Feuchtigkeit, Spannung oder Strom.
- Industrielle Steuerungen: Ausgabe von Statusinformationen, Fehlermeldungen oder Konfigurationsparametern auf Maschinen und Anlagen.
- Prototyping und Hobbyelektronik: Klare und einfache Darstellung von Ergebnissen in selbstgebauten Elektronikprojekten, Robotik oder Lernsystemen.
- DIY-Projekte: Integration in Heimautomatisierungssysteme, Wetterstationen oder kleine Informationsdisplays.
- Laborgeräte: Anzeige von Parametern und Einstellungen in Labor- und Prüfgeräten.
- Kiosk-Systeme: Anzeige von Menüpunkten, Anleitungen oder Feedbackmeldungen.
- POS-Systeme: Darstellung von Produktinformationen oder Bestellbestätigungen.
Optimale Anbindung und Steuerung
Die Ansteuerung des LCD-PM 4×20-6 A erfolgt typischerweise über eine parallele oder serielle Schnittstelle, die mit dem weit verbreiteten HD44780-Controller oder einem kompatiblen Chip kompatibel ist. Dies gewährleistet eine hohe Kompatibilität mit den meisten Mikrocontrollern und Entwicklungsplattformen. Die Befehlssatzstruktur ermöglicht eine einfache Programmierung von Textanzeige, Cursorpositionierung, Zeichenerstellung und Display-Konfigurationen.
Die Stromversorgung erfolgt üblicherweise über 5V DC, was eine einfache Integration in bestehende Systeme ermöglicht. Die integrierte Hintergrundbeleuchtung benötigt ebenfalls eine Stromversorgung, die typischerweise separat über einen Pin zugeschaltet und gesteuert werden kann. Die Kontrastregelung wird oft über ein externes Potentiometer realisiert, das eine präzise Einstellung der Zeichenklarheit erlaubt und so die Lesbarkeit unter variierenden Umgebungslichtbedingungen optimiert.
Qualität und Zuverlässigkeit für professionellen Einsatz
Bei Lan.de legen wir Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen Komponenten. Das LCD-PM 4×20-6 A – LCD-Modul, 4×20, H:6,4mm, ge/gn, m.Bel. wurde sorgfältig ausgewählt, um den Anforderungen professioneller Anwendungen gerecht zu werden. Die robuste Bauweise und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und eine konsistente Performance, auch unter widrigen Bedingungen. Die klare grüne Hintergrundbeleuchtung (ge/gn) wurde speziell im Hinblick auf eine optimale Ablesbarkeit und geringe Ermüdung der Augen ausgewählt.
FAQ – Häufig gestellte Fragen zu LCD-PM 4×20-6 A – LCD-Modul, 4×20, H:6,4mm, ge/gn, m.Bel.
Frage 1: Welche Schnittstelle verwendet dieses LCD-Modul?
Dieses LCD-Modul ist in der Regel mit einer parallelen Schnittstelle ausgestattet, die kompatibel mit dem weit verbreiteten HD44780-Controller ist. Dies ermöglicht eine einfache Anbindung an die meisten Mikrocontroller und Entwicklungsboards.
Frage 2: Ist die Hintergrundbeleuchtung dimmbar?
Ob die Hintergrundbeleuchtung dimmbar ist, hängt von der spezifischen Implementierung des Moduls und der Steuerelektronik ab. Oftmals kann die Beleuchtung über einen separaten Anschluss geschaltet oder durch Anlegen einer Pulsweitenmodulation (PWM) gesteuert werden, um die Helligkeit anzupassen.
Frage 3: Welche Spannung wird für den Betrieb des Moduls benötigt?
Das Modul wird üblicherweise mit einer Spannung von 5V DC betrieben. Für die Hintergrundbeleuchtung kann eine separate Stromversorgung erforderlich sein, die ebenfalls im Bereich von wenigen Volt liegt. Genaue Spezifikationen entnehmen Sie bitte dem Produktdatenblatt.
Frage 4: Wie wird der Kontrast des Displays eingestellt?
Der Kontrast des Displays wird typischerweise über ein externes Potentiometer (Trimmer) eingestellt, das an die dafür vorgesehenen Anschlüsse auf dem Modul oder der Ansteuerschnittstelle angeschlossen wird. Dies ermöglicht eine feine Justierung der Zeichenklarheit.
Frage 5: Kann ich eigene Zeichen auf dem Display darstellen?
Ja, viele LCD-Module mit HD44780-kompatibler Steuerung ermöglichen die Erstellung von bis zu 8 benutzerdefinierten Zeichen (Custom Characters). Diese können dann wie normale Zeichen in Ihre Anzeige integriert werden.
Frage 6: Für welche Umgebungen ist dieses Modul besonders geeignet?
Aufgrund der klaren grünen Hintergrundbeleuchtung und der kompakten Bauform ist das Modul besonders geeignet für Umgebungen mit wechselnden Lichtverhältnissen sowie für Geräte, bei denen Platz eine wichtige Rolle spielt, wie z.B. Messgeräte, kleine Steuerungen oder Heimautomatisierungsgeräte.
Frage 7: Was bedeutet „ge/gn“ in der Produktbezeichnung?
„ge/gn“ steht für „grün/grün“ und bezieht sich auf die Farbe der Hintergrundbeleuchtung (grün) und die Farbe der Zeichen (grün) auf dem Display. Dies ist eine gängige und gut lesbare Kombination.
