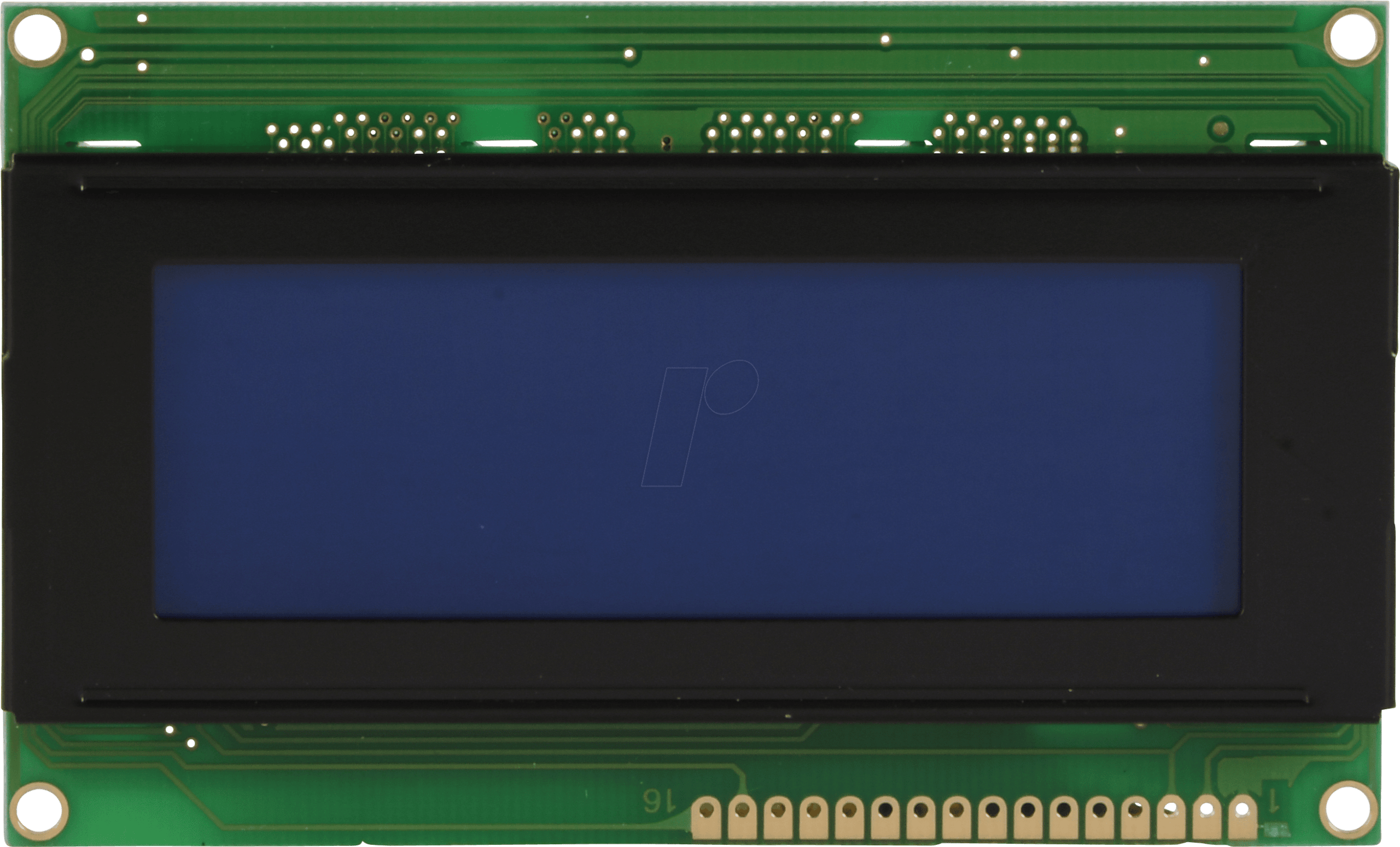

Präzise Anzeige für Ihre Projekte: Das LCD-PM 4X20-5 D – LCD-Modul
Sie suchen nach einer zuverlässigen und gut lesbaren Anzeige für Ihre Elektronikprojekte, Steuerungen oder Prototypen? Das LCD-PM 4X20-5 D – LCD-Modul, 4×20, mit einer Höhe von nur 4,8 mm und einer blauen Schrift auf weißem Hintergrund, inklusive Hintergrundbeleuchtung, bietet die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf klare Informationsdarstellung und kompakte Bauform legen.
Hochwertige Anzeige-Technologie für vielfältige Anwendungen
Das LCD-PM 4X20-5 D – LCD-Modul repräsentiert eine ausgereifte Flüssigkristallanzeige-Technologie, die für ihre Langlebigkeit und hervorragende Lesbarkeit bekannt ist. Mit einer Auflösung von 4 Zeichen pro Zeile und insgesamt 20 Zeichen über 4 Zeilen (4×20) ermöglicht es die übersichtliche Darstellung von numerischen und alphanumerischen Daten. Die kontrastreiche blauschwarze Schrift auf hellem Hintergrund sorgt auch bei wechselnden Lichtverhältnissen für optimale Ablesbarkeit. Dies macht es zur überlegenen Wahl gegenüber einfachen Segmentanzeigen oder weniger spezialisierten Displays, da es komplexere Informationen klar und strukturiert darstellen kann, ohne den Nutzer zu überfordern. Die integrierte Hintergrundbeleuchtung ist ein entscheidendes Merkmal, das den Einsatz in Umgebungen mit schwacher Beleuchtung oder völliger Dunkelheit ermöglicht, eine Funktionalität, die bei vielen einfachen LCD-Modulen nicht standardmäßig vorhanden ist.
Optimale Lesbarkeit und Designflexibilität
Die spektrale Ausrichtung der Pixel und die präzise Steuerung der Flüssigkristalle gewährleisten eine konsistente und klare Anzeige über den gesamten Nutzungsbereich. Die geringe Bauhöhe von nur 4,8 mm ist ein signifikanter Vorteil für Anwendungen, bei denen der Platz limitiert ist. Dies erlaubt eine nahtlose Integration in Gehäuse, Bedienfelder oder tragbare Geräte, ohne Kompromisse bei der Funktionalität einzugehen. Die Farbgebung (blau/weiß) ist eine klassische und bewährte Kombination, die von vielen Nutzern als besonders augenfreundlich und informativ empfunden wird. Die Qualität des LCD-Glases und der Polarisationsfolien trägt maßgeblich zur Langlebigkeit und Resistenz gegenüber Umwelteinflüssen bei.
Die Vorteile des LCD-PM 4X20-5 D – LCD-Moduls im Überblick
- Kompaktheit: Mit einer Bauhöhe von nur 4,8 mm ideal für platzsparende Designs.
- Hervorragende Lesbarkeit: Deutliche blaue Schrift auf weißem Hintergrund für klare Informationsdarstellung.
- Integrierte Hintergrundbeleuchtung: Ermöglicht den Einsatz in jeder Beleuchtungsumgebung, auch im Dunkeln.
- Standardisierte Schnittstelle: Kompatibel mit einer Vielzahl von Mikrocontrollern und Entwicklungsplattformen (z.B. Arduino, Raspberry Pi).
- Hohe Zeichenkapazität: 4 Zeilen mit je 20 Zeichen bieten ausreichend Platz für Menüs, Messwerte und Statusmeldungen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für den professionellen Einsatz.
- Vielseitigkeit: Geeignet für Hobbyprojekte, industrielle Steuerungen, Messinstrumente und mehr.
Technische Spezifikationen und qualitative Merkmale
| Merkmal | Details |
|---|---|
| Anzeigeart | Dot-Matrix LCD (Liquid Crystal Display) |
| Zeichen pro Zeile | 20 |
| Anzahl der Zeilen | 4 |
| Hintergrundbeleuchtung | Ja (typischerweise LED-basiert, blau/weiß |
| Schriftfarbe | Blau (dunkel) |
| Hintergrundfarbe | Weiß/Grau |
| Bauhöhe | 4,8 mm |
| Schnittstelle | Standard Parallelinterface (z.B. HD44780-kompatibel) |
| Betriebsspannung | Typischerweise 5V (variiert je nach Controller) |
| Betriebstemperaturbereich | Typischerweise -20°C bis +70°C, optimiert für stabile Leistung |
| Blickwinkel | Optimiert für gute seitliche und frontale Sichtbarkeit |
| Steuerungslogik | Integrierter Controllerchip zur Vereinfachung der Ansteuerung |
Die Technologie hinter Ihrer Anzeige: LCD-PM 4X20-5 D
Das Herzstück dieses LCD-Moduls ist die Flüssigkristalltechnologie, die auf der Eigenschaft von Flüssigkristallmolekülen beruht, ihre Ausrichtung unter Einfluss eines elektrischen Feldes zu ändern. Diese Veränderung beeinflusst die Polarisation des durchfallenden Lichts. Durch den Einsatz von Polarisationsfiltern vor und hinter der LCD-Schicht wird das Licht entweder blockiert oder durchgelassen, was zur Erzeugung der dunklen Zeichen auf hellem Hintergrund führt. Die 4×20 Zeichenauflösung wird durch ein Raster von winzigen Segmenten oder Punkten (Pixels) realisiert, die individuell angesteuert werden können. Im Fall von Dot-Matrix-Displays wie diesem, sind die Zeichen aus einem 5×8 Punktmatrix-Raster aufgebaut, was eine flexible Darstellung von Buchstaben, Zahlen und Symbolen ermöglicht. Die Hintergrundbeleuchtung, oft mittels sparsamer LEDs, wird typischerweise am Rand oder hinter dem LCD-Panel angebracht und sorgt für eine gleichmäßige Ausleuchtung der gesamten Anzeigefläche. Dies ist essenziell für Anwendungen in Umgebungen mit schlechten Lichtverhältnissen. Die Ansteuerung erfolgt über einen integrierten Controller, der die Befehle vom Mikrocontroller in die notwendigen elektrischen Signale zur Ansteuerung der einzelnen Pixel umwandelt. Die Kompatibilität mit dem weit verbreiteten HD44780-Controllerstandard vereinfacht die Integration in bestehende Systeme erheblich.
Einsatzgebiete für das LCD-PM 4X20-5 D – LCD-Modul
Das LCD-PM 4X20-5 D – LCD-Modul, 4×20, H:4,8mm, bl/ws, m.Bel. ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet:
- DIY-Elektronikprojekte: Ideal für Bastler und Maker, die ihren Projekten eine klare Benutzeroberfläche hinzufügen möchten. Ob Temperaturanzeigen, Sensor-Loggingsysteme oder Steuereinheiten für Hausautomatisierung – dieses Modul liefert die notwendige visuelle Rückmeldung.
- Industrielle Steuerungen und Überwachung: In industriellen Umgebungen kann das Modul zur Anzeige von Prozessdaten, Alarmmeldungen oder Betriebszuständen von Maschinen eingesetzt werden. Seine Robustheit und die gute Lesbarkeit machen es auch unter anspruchsvollen Bedingungen zuverlässig.
- Mess- und Prüfgeräte: Für die Entwicklung von Laborgeräten, Messinstrumenten oder Testsystemen ist eine präzise Anzeige von Messwerten unerlässlich. Das LCD-PM 4X20-5 D bietet hierfür die erforderliche Klarheit und Auflösung.
- Prototypenentwicklung: In der frühen Phase der Produktentwicklung ermöglicht dieses Modul schnelle und kostengünstige Visualisierungen von Funktionen und Daten, um das Design und die Benutzerfreundlichkeit zu testen.
- Lehrinstitute: Perfekt geeignet für den Einsatz in Schulen und Universitäten zur Vermittlung von Kenntnissen in Mikrocontroller-Programmierung und digitaler Elektronik.
Erweiterte Ansteuerung und Integration
Die Ansteuerung des LCD-PM 4X20-5 D – LCD-Moduls erfolgt typischerweise über eine parallele Schnittstelle, die eine direkte Verbindung zu den I/O-Pins eines Mikrocontrollers ermöglicht. Viele Mikrocontroller-Boards, wie das Arduino Uno oder ähnliche Plattformen, bieten Bibliotheken, die die Initialisierung und Ansteuerung des Displays erheblich vereinfachen. Dies bedeutet, dass Sie mit wenigen Codezeilen beginnen können, Text, Zahlen oder einfache Grafiken auf dem Display darzustellen. Fortgeschrittene Nutzer können auch die I2C- oder SPI-Schnittstellen nutzen, falls das Modul mit entsprechenden Adaptern oder als Teil einer größeren Display-Einheit angeboten wird, was die Pin-Anzahl auf dem Mikrocontroller reduziert. Die Fähigkeit, benutzerdefinierte Zeichen zu definieren, erweitert die Darstellungsmöglichkeiten zusätzlich und erlaubt die Anzeige von spezifischen Symbolen oder Diagrammelementen.
FAQ – Häufig gestellte Fragen zu LCD-PM 4X20-5 D – LCD-Modul, 4×20, H:4,8mm, bl/ws, m.Bel.
Wie wird das LCD-Modul an einen Mikrocontroller angeschlossen?
Das LCD-Modul wird üblicherweise über eine parallele Schnittstelle mit 6 bis 10 Daten- und Steuerleitungen an einen Mikrocontroller angeschlossen. Die genaue Anzahl der benötigten Pins hängt von der gewählten Ansteuerungsart (4-Bit oder 8-Bit Modus) und der Nutzung von optionalen Pins wie dem Backlight-Enable ab. Eine detaillierte Pinbelegung finden Sie im Datenblatt des Moduls und in einschlägigen Tutorials für Mikrocontroller.
Ist die Hintergrundbeleuchtung dimmbar oder schaltbar?
Die meisten LCD-Module dieser Art verfügen über separate Anschlüsse für die Hintergrundbeleuchtung (oft als A und K oder Anode und Kathode bezeichnet), die mit einer Stromquelle und gegebenenfalls einem Vorwiderstand verbunden werden. Dies ermöglicht es Ihnen, die Beleuchtung manuell ein- oder auszuschalten oder sie über Pulsweitenmodulation (PWM) zu dimmen, um den Energieverbrauch zu optimieren oder die Helligkeit an die Umgebungsbedingungen anzupassen.
Welche Art von Zeichen kann das Modul darstellen?
Das Modul ist in der Lage, den gesamten ASCII-Zeichensatz darzustellen, einschließlich Groß- und Kleinbuchstaben, Zahlen, Satzzeichen und einiger Sonderzeichen. Darüber hinaus bieten viele LCD-Controller die Möglichkeit, benutzerdefinierte Zeichen zu erstellen und auf dem Display anzuzeigen, was die Darstellungsmöglichkeiten erweitert.
Was bedeutet die Angabe „4×20“?
Die Angabe „4×20“ beschreibt die Kapazität des Displays: Es verfügt über 4 Zeilen, und jede Zeile kann bis zu 20 Zeichen aufnehmen. Dies ermöglicht die Anzeige von bis zu 80 Zeichen gleichzeitig in einer strukturierten Form.
Ist das Modul kompatibel mit Arduino?
Ja, das LCD-PM 4X20-5 D – LCD-Modul ist aufgrund seiner HD44780-kompatiblen Steuerung sehr gut mit Arduino und vielen anderen Mikrocontrollern kompatibel. Zahlreiche Bibliotheken für Arduino vereinfachen die Einbindung und Programmierung des Displays erheblich.
Welche Vorteile bietet die geringe Bauhöhe von 4,8 mm?
Die geringe Bauhöhe ist ein entscheidender Vorteil für Projekte, bei denen der Platz begrenzt ist. Sie ermöglicht eine einfache Integration in flache Gehäuse, Bedienfelder oder tragbare Geräte, ohne dass die Funktionalität oder Ästhetik beeinträchtigt wird. Dies ist besonders relevant für kompakte elektronische Geräte und Embedded-Systeme.
Wie kann ich die Kontrasteinstellungen des Displays anpassen?
Die Kontrasteinstellung des LCD-Displays wird typischerweise über ein Potentiometer geregelt, das an den V0-Pin des LCD-Moduls angeschlossen wird. Durch Drehen des Potentiometers kann die Spannung für den Kontrast angepasst werden, um die Lesbarkeit der Zeichen zu optimieren. Oft ist ein solches Potentiometer bereits auf der Rückseite des Moduls integriert oder kann extern angeschlossen werden.
