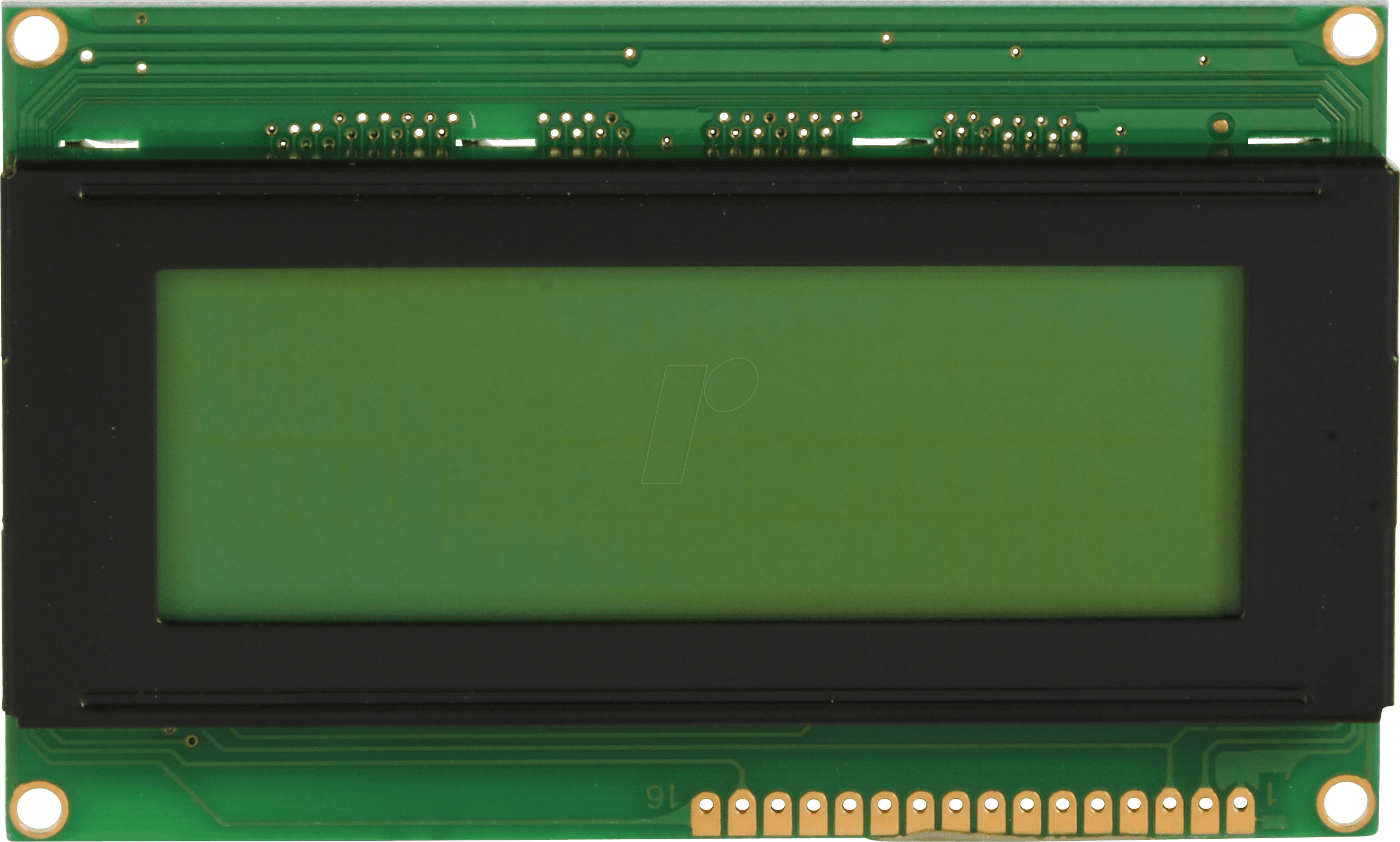

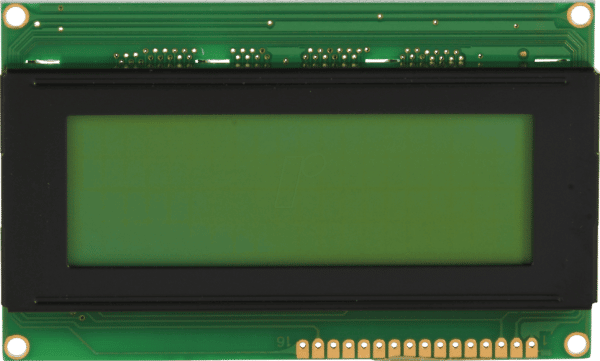

Präzise Anzeige für Ihre Elektronikprojekte: LCD-PM 4×20-5 C – Mehr als nur ein Display
Suchen Sie ein zuverlässiges und übersichtliches Display für Ihre Elektronikprojekte, das auch bei anspruchsvollen Umgebungsbedingungen eine klare Lesbarkeit garantiert? Das LCD-PM 4×20-5 C ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die Wert auf präzise Informationsdarstellung legen. Mit seinen 4 Zeilen à 20 Zeichen bietet es ausreichend Platz für Menüführungen, Sensorwerte oder Statusmeldungen, ohne Ihre Steuerung zu überladen.
Das LCD-PM 4×20-5 C: Die Überlegene Wahl für Ihre Anwendungen
Im Vergleich zu einfachen Segmentanzeigen oder weniger spezialisierten LCD-Modulen zeichnet sich das LCD-PM 4×20-5 C durch seine hohe Zeichenauflösung und die integrierte Hintergrundbeleuchtung in gelb/grün aus, die eine exzellente Lesbarkeit auch in Umgebungen mit schwacher Beleuchtung sicherstellt. Die kompakte Bauhöhe von nur 4,8mm ermöglicht den Einsatz in Gehäusen mit begrenztem Platzangebot, was es zu einer bevorzugten Wahl für professionelle Embedded-Systeme und anspruchsvolle Hobbyprojekte macht.
Hervorragende Lesbarkeit und Flexibilität
Das Herzstück dieses LCD-Moduls ist seine Dot-Matrix-Anzeige, die eine flexible Darstellung von Text und Symbolen ermöglicht. Die gelb-grüne Hintergrundbeleuchtung sorgt für einen hohen Kontrast und ist augenschonend, was lange Arbeitssitzungen oder den Dauerbetrieb erleichtert.
- Klare Zeichen: 4 Zeilen mit je 20 Zeichen für umfassende Informationsanzeige.
- Integrierte Hintergrundbeleuchtung: Gelb/grüne Beleuchtung für optimale Lesbarkeit in allen Lichtverhältnissen.
- Kompakte Bauform: Nur 4,8 mm Höhe – perfekt für platzkritische Anwendungen.
- Standard-Schnittstelle: Einfache Anbindung an gängige Mikrocontroller über parallele oder serielle Schnittstellen (abhängig von Controller-Unterstützung und Modul-Konfiguration).
- Zuverlässige Leistung: Entwickelt für den stabilen Betrieb in einer Vielzahl von elektronischen Systemen.
Technische Spezifikationen im Detail
Das LCD-PM 4×20-5 C ist ein leistungsfähiges LC-Display-Modul, das auf bewährter Technologie basiert und für seine Robustheit und Zuverlässigkeit geschätzt wird.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LCD-PM 4×20-5 C |
| Anzeigetyp | Dot-Matrix LCD (Flüssigkristallanzeige) |
| Zeichenkapazität | 4 Zeilen x 20 Zeichen |
| Zeichengröße | Standard, optimiert für Lesbarkeit |
| Hintergrundbeleuchtung | Ja, Gelb/Grün (ge/gn) |
| Beleuchtungssteuerung | Integriert (typischerweise über einen Treiber-IC) |
| Gehäusehöhe | 4,8 mm |
| Betriebsspannung | Typischerweise 5V (kann je nach Controller und spezifischer Modul-Revision variieren) |
| Schnittstelle | Parallele und/oder serielle Schnittstelle (Controller-abhängig) |
| Steuerungs-IC | Häufig HD44780-kompatibel oder Äquivalent |
| Betriebstemperaturbereich | Typisch -20°C bis +70°C (kann je nach spezifischer Charge und Modul-Revision variieren) |
| Anwendungsbereiche | Embedded Systeme, Messgeräte, Steuerungen, Prototyping, Automatisierung |
| Material & Haptik | Hochwertige Kunststoffkomponenten für das Gehäuse, klare LCD-Oberfläche. Angenehme Haptik für den Einbau. |
| Design-Merkmale | Kompakte Bauweise zur einfachen Integration in verschiedene Gehäuseformen. Standardisierte Pinbelegung für breite Kompatibilität. |
Anwendungsbereiche und Integrationsmöglichkeiten
Das LCD-PM 4×20-5 C eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine klare und kompakte Informationsdarstellung erforderlich ist. Entwickler von industriellen Steuerungen schätzen die Zuverlässigkeit und die einfache Ansteuerung für die Anzeige von Prozessdaten, Alarmmeldungen oder Konfigurationseinstellungen. Im Bereich der Messtechnik ermöglicht es die übersichtliche Darstellung von Messergebnissen und Geräteparametern.
Auch für Hobbyisten und im Bildungswesen bietet dieses LCD-Modul eine wertvolle Komponente. Ob für eigene Robotik-Projekte, Wetterstationen oder hausautomatisierungssysteme – die Integration in bestehende oder neue Elektronikschaltungen ist dank der standardisierten Schnittstellen und der umfangreichen Verfügbarkeit von Bibliotheken für gängige Mikrocontroller-Plattformen wie Arduino oder Raspberry Pi unkompliziert.
- Industrielle Automatisierung: Anzeige von Maschinenzuständen, Sensorwerten, Alarmen und Prozessparametern.
- Mess- und Prüftechnik: Darstellung von Messergebnissen, Gerätekonfigurationen und Statusinformationen.
- Prototyping und Entwicklung: Schnelle und einfache Visualisierung von Variablen, Menüs und Debugging-Informationen in Prototypen.
- Haustechnik und Smart Home: Anzeige von Umweltdaten, Systemstatus oder Steuerungseinstellungen für Smart-Home-Anwendungen.
- Robotik: Ausgabe von Sensorwerten, Fahrmodi oder Systemstatus für autonome Systeme.
- Bildungseinrichtungen: Didaktische Darstellung von Daten und Funktionen in Projekten für Schüler und Studenten.
Optimale Ansteuerung und Anbindung
Die Ansteuerung des LCD-PM 4×20-5 C erfolgt typischerweise über einen integrierten Controller-IC, der zu den weit verbreiteten HD44780-kompatiblen Chips gehört. Dies gewährleistet eine hohe Kompatibilität mit einer Vielzahl von Mikrocontrollern und Entwicklungsumgebungen. Die Anbindung kann entweder über eine parallele 4-Bit- oder 8-Bit-Datenbus-Schnittstelle erfolgen, was eine flexible Anpassung an die verfügbaren I/O-Pins Ihres Mikrocontrollers ermöglicht.
Für eine reibungslose Inbetriebnahme sind umfassende Dokumentationen und Softwarebibliotheken für nahezu jede Mikrocontroller-Architektur verfügbar. Diese vereinfachen die Initialisierung des Displays, die Ausgabe von Zeichen und die Steuerung von grundlegenden Funktionen wie dem Cursor oder dem Scrollen des Textes. Die gelb-grüne Hintergrundbeleuchtung kann oft über einen separaten Pin gesteuert werden, was eine dynamische Helligkeitsregelung ermöglicht, falls dies für Ihre Anwendung relevant ist.
Häufig gestellte Fragen zu LCD-PM 4×20-5 C – LCD-Modul, 4×20, H:4,8mm, ge/gn, m.Bel.
Was genau bedeutet die Zeichenkapazität „4×20“?
Die Angabe „4×20“ bedeutet, dass das LCD-Modul in der Lage ist, Text in vier Zeilen anzuzeigen, wobei jede Zeile bis zu 20 Zeichen aufnehmen kann. Dies bietet eine gute Balance zwischen Informationsdichte und Übersichtlichkeit für viele Anwendungen.
Welche Art von Hintergrundbeleuchtung hat dieses Modul?
Das Modul verfügt über eine gelb-grüne (ge/gn) Hintergrundbeleuchtung. Diese Farbkombination ist bekannt für ihren guten Kontrast und ihre angenehme Lesbarkeit, auch bei längerer Betrachtungsdauer.
Wie hoch ist die Bauhöhe des Moduls und welche Vorteile bietet sie?
Die Bauhöhe beträgt lediglich 4,8 mm. Dies ist ein signifikanter Vorteil für Projekte mit begrenztem Bauraum, wie z.B. kompakte Handgeräte, Wearables oder integrierte Panels, bei denen jede Millimeter zählt.
Ist dieses LCD-Modul einfach an einen Mikrocontroller anzubinden?
Ja, das LCD-PM 4×20-5 C verwendet in der Regel einen HD44780-kompatiblen Controller. Dies macht es mit einer breiten Palette von Mikrocontrollern und Entwicklungsumgebungen kompatibel. Zahlreiche Bibliotheken und Beispiele sind für eine einfache Ansteuerung verfügbar.
Welchen Temperaturbereich kann das Modul typischerweise verkraften?
Die meisten LCD-Module dieser Art sind für einen Betriebstemperaturbereich von etwa -20°C bis +70°C ausgelegt. Genaue Spezifikationen können je nach Hersteller und spezifischer Charge variieren. Es ist ratsam, die exakten Datenblätter zu konsultieren, falls extreme Temperaturen eine Rolle spielen.
Kann die Hintergrundbeleuchtung separat gesteuert werden?
In vielen Fällen ja. Die Hintergrundbeleuchtung kann oft über einen dedizierten Pin oder durch Variation der Ansteuerspannung gesteuert werden. Dies ermöglicht eine dynamische Anpassung der Helligkeit oder das Ausschalten zur Energieeinsparung.
Ist das Modul wasserdicht oder staubdicht?
Das LCD-Modul selbst ist in der Regel nicht als wasser- oder staubdicht konzipiert. Für den Einsatz in rauen Umgebungen ist eine zusätzliche Gehäuseschutzvorrichtung oder eine entsprechende Versiegelung erforderlich.
