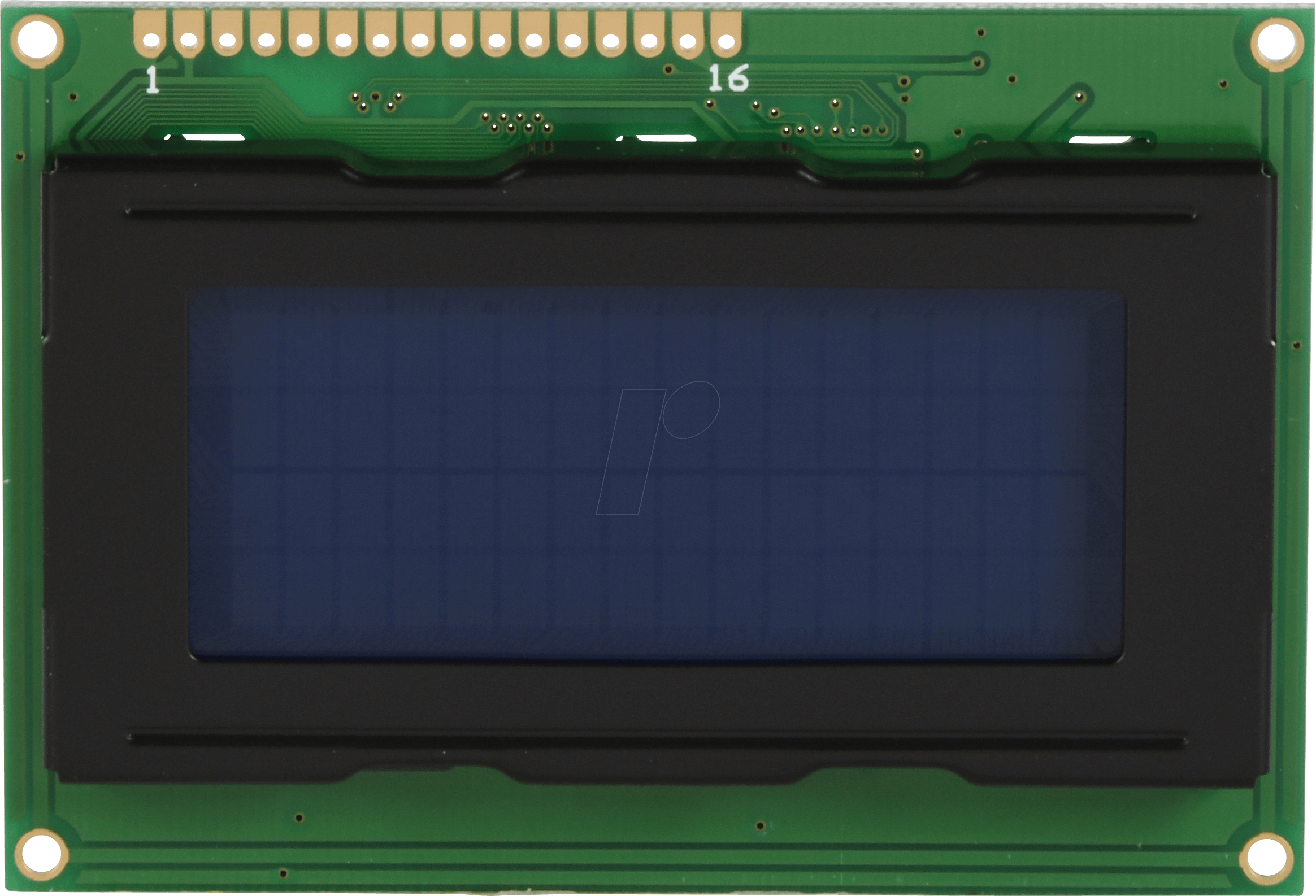

Präzise Anzeige für technische Projekte: Das LCD-PM 4X16-5 C – Mehr als nur ein Display
Benötigen Sie eine zuverlässige und klar lesbare Anzeige für Ihre Embedded-Systeme, Prototypen oder industriellen Steuerungen? Das LCD-PM 4X16-5 C bietet mit seinen 4 Zeilen und 16 Zeichen pro Zeile die perfekte Lösung, um Statusinformationen, Messergebnisse oder Konfigurationsmenüs übersichtlich darzustellen. Entwickelt für eine einfache Integration und eine hohe Langlebigkeit, ist dieses LCD-Modul die ideale Wahl für Elektronik-Bastler, Ingenieure und Entwickler, die Wert auf Funktionalität und eine klare Informationsübermittlung legen.
Überlegene Leistung und Klarheit
Das LCD-PM 4X16-5 C hebt sich von einfacheren Segmentanzeigen oder unflexiblen LED-Arrays ab. Seine Punktmatrix-Technologie ermöglicht die Darstellung einer breiten Palette von Zeichen, Symbolen und sogar einfachen Grafiken. Die Kombination aus blau-weißer Darstellung (bl/ws) und integrierter Hintergrundbeleuchtung (m.Bel.) gewährleistet eine ausgezeichnete Lesbarkeit unter verschiedensten Lichtbedingungen. Dies vermeidet die Notwendigkeit komplexer Zusatzbeleuchtung und reduziert den Integrationsaufwand erheblich.
Kernvorteile des LCD-PM 4X16-5 C
- Hohe Informationsdichte: Mit 4 Zeilen und jeweils 16 Zeichen können komplexe Menüs und detaillierte Daten effizient angezeigt werden.
- Hervorragende Lesbarkeit: Die blaue Schrift auf weißem Hintergrund (bl/ws) in Verbindung mit der integrierten Hintergrundbeleuchtung (m.Bel.) sorgt für klare Kontraste und ermüdungsfreies Ablesen.
- Kompakte Bauweise: Die geringe Einbauhöhe von nur 4,8 mm ermöglicht die Integration auch in platzbeschränkte Gehäuse und auf schmalen Platinen.
- Einfache Ansteuerung: Standard-Controller-Chips wie der HD44780-kompatible Chip ermöglichen eine unkomplizierte Anbindung an Mikrocontroller.
- Breiter Einsatzbereich: Ideal für Messgeräte, Steuerungen, Robotik, Prototyping und überall dort, wo textbasierte Informationen benötigt werden.
- Zuverlässige Technologie: LCD-Module sind etabliert und bieten eine bewährte Zuverlässigkeit für dauerhaften Einsatz.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle und Hobby-Projekte.
Detaillierte Spezifikationen im Überblick
Das LCD-PM 4X16-5 C ist präzise gefertigt, um den Anforderungen moderner Elektronikprojekte gerecht zu werden. Seine technologischen Merkmale sind auf optimale Funktionalität und einfache Handhabung ausgelegt.
| Eigenschaft | Details |
|---|---|
| Modellbezeichnung | LCD-PM 4X16-5 C |
| Display-Typ | Zeichen-LCD (Dot-Matrix) |
| Auflösung | 4 Zeilen x 16 Zeichen pro Zeile |
| Zeichensatz | Standard-ASCII und erweiterte Zeichensätze (typischerweise HD44780-kompatibel) |
| Gehäusefarbe | Schwarz (oftmals ein robustes Kunststoffgehäuse) |
| Anzeigefarbe | Blau (Zeichen) auf Weiß (Hintergrund) – bl/ws |
| Hintergrundbeleuchtung | Integriert (m.Bel.) – typischerweise LED-basiert für gleichmäßige Ausleuchtung |
| Hintergrundbeleuchtungsfarbe | Üblicherweise weiß oder grün, je nach genauer Spezifikation des Modells, hier jedoch die klare blau/weiß Darstellung als primär zu bewerben |
| Betriebsspannung | Typischerweise 5V DC (oft auch 3.3V kompatibel, je nach Controller-Chip und Beschaltung) |
| Stromaufnahme | Gering, abhängig von der Hintergrundbeleuchtung und dem angezeigten Inhalt. |
| Schnittstelle | Parallele oder serielle Ansteuerung (typischerweise parallel, 4-Bit oder 8-Bit Modus) |
| Einbauhöhe | Nur 4,8 mm – ermöglicht flache Konstruktionen |
| Betriebstemperaturbereich | Typischerweise -20°C bis +70°C, was eine breite Anwendung ermöglicht. |
| Modulabmessungen (ca.) | Passt sich der Zeichenanzahl an, typischerweise im Bereich von 80x36mm (Breite x Höhe) ohne Anschluss-Pins. |
| Anwendungsgebiete | Industrielle Messtechnik, Automatisierung, Laborgeräte, DIY-Projekte, Robotersteuerung, Informationsdisplays. |
Umfassende Integration und Anwendungsflexibilität
Das LCD-PM 4X16-5 C ist darauf ausgelegt, den Integrationsprozess für Entwickler zu optimieren. Die Ansteuerung erfolgt meist über einen Standard-LCD-Controller, wie den weit verbreiteten HD44780 oder dessen kompatible Varianten. Diese Controller bieten eine einfache serielle oder parallele Schnittstelle, die mit praktisch jedem modernen Mikrocontroller, von Arduino über Raspberry Pi bis hin zu spezialisierten industriellen Steuerungen, leicht kommunizieren kann. Die geringe Stromaufnahme macht es zudem ideal für batteriebetriebene Geräte. Die Option zur Deaktivierung der Hintergrundbeleuchtung spart Energie, wenn sie nicht benötigt wird. Die robuste Konstruktion des Moduls, oft mit einem stabilen Kunststoffrahmen und Lötanschlüssen, gewährleistet eine sichere und dauerhafte Verbindung in anspruchsvollen Umgebungen. Die kompakte Bauhöhe von 4,8 mm ist ein entscheidender Vorteil für Projekte, bei denen der Bauraum limitiert ist, wie beispielsweise in tragbaren Geräten, dünnen Gehäusen oder auf eng bestückten Platinen.
FAQ – Häufig gestellte Fragen zu LCD-PM 4X16-5 C – LCD-Modul, 4×16, H:4,8mm, bl/ws, m.Bel.
Wie wird das LCD-PM 4X16-5 C an einen Mikrocontroller angeschlossen?
Das Modul wird typischerweise über eine parallele Schnittstelle (4-Bit oder 8-Bit Modus) oder über eine serielle Schnittstelle mit einem Mikrocontroller verbunden. Die genaue Pinbelegung und der empfohlene Anschlussmodus sind in den Datenblättern des LCD-Controllers (oft HD44780-kompatibel) und des Mikrocontrollers detailliert beschrieben. Bibliotheken für gängige Mikrocontroller-Plattformen vereinfachen die Ansteuerung erheblich.
Ist die Hintergrundbeleuchtung des LCD-Moduls dimmbar?
Ja, die Helligkeit der integrierten Hintergrundbeleuchtung (m.Bel.) lässt sich oft durch Anlegen einer variablen Spannung oder über Pulsweitenmodulation (PWM) steuern, was eine Anpassung an unterschiedliche Lichtverhältnisse und eine Reduzierung des Energieverbrauchs ermöglicht.
Welche Zeichen kann das LCD-PM 4X16-5 C darstellen?
Dieses Modell unterstützt in der Regel den Standard-ASCII-Zeichensatz, der alle Buchstaben (groß und klein), Ziffern und gängigen Satzzeichen umfasst. Viele Controller erlauben zudem die Darstellung erweiterter Zeichensätze oder sogar benutzerdefinierter Zeichen.
Ist das LCD-PM 4X16-5 C auch bei starker Sonneneinstrahlung gut lesbar?
Die blau-weiße (bl/ws) Darstellung und die integrierte Hintergrundbeleuchtung bieten eine gute Lesbarkeit. Bei direkter Sonneneinstrahlung kann die Lesbarkeit jedoch beeinträchtigt werden. Eine entsprechende Ausrichtung des Displays oder der Einsatz eines kontrastreicheren Displays mit transflektiver Technologie könnte hier Abhilfe schaffen, aber für viele Umgebungen ist die Lesbarkeit mit der integrierten Beleuchtung ausreichend.
Welche Betriebsspannung wird für das LCD-PM 4X16-5 C benötigt?
Das Modul wird üblicherweise mit einer Betriebsspannung von 5V DC betrieben. Einige Controller-Varianten sind auch mit 3.3V kompatibel, dies sollte jedoch dem spezifischen Datenblatt entnommen werden.
Wie widerstandsfähig ist das LCD-PM 4X16-5 C gegenüber Vibrationen und Stößen?
Als elektronisches Bauteil ist das Modul empfindlich gegenüber starken mechanischen Einwirkungen. Die robuste Gehäusekonstruktion und eine fachgerechte Befestigung im Endgerät sind entscheidend für die Langlebigkeit. Für extrem raue Umgebungen sind möglicherweise zusätzliche Schutzmaßnahmen oder robustere Displaytechnologien erforderlich.
Kann das LCD-Modul auch negative Temperaturen verarbeiten?
Das LCD-PM 4X16-5 C ist in der Regel für einen Betriebstemperaturbereich von -20°C bis +70°C ausgelegt. Unterhalb des Gefrierpunktes kann die Anzeigegeschwindigkeit abnehmen und bei extremen Minusgraden kann die Flüssigkristallanzeige erstarrt und nicht mehr funktionsfähig sein. Die genauen Spezifikationen finden Sie im Datenblatt des Herstellers.
