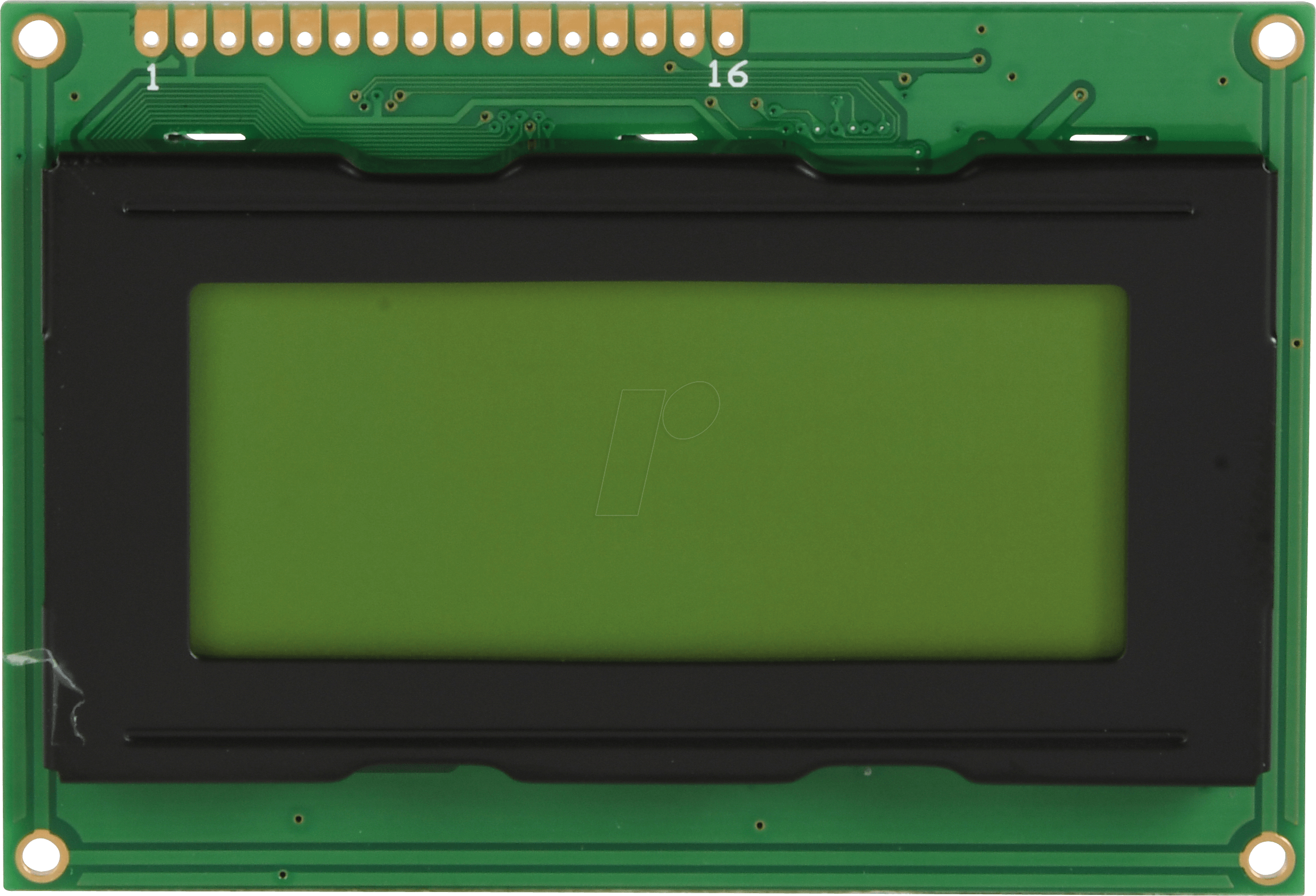

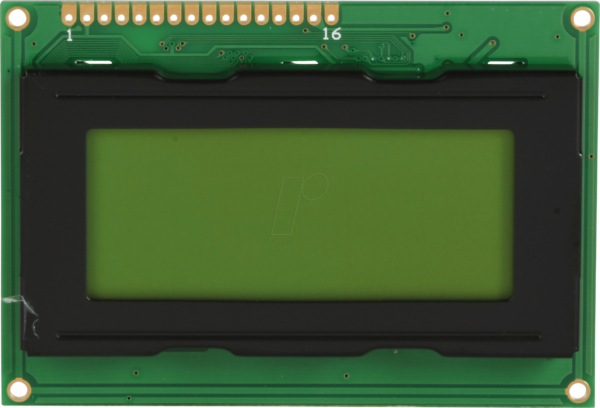

Verbessern Sie Ihre elektronischen Projekte mit dem LCD-PM 4×16-5 B
Suchen Sie nach einer zuverlässigen und gut ablesbaren Anzeige für Ihre elektronischen Prototypen, Steuerungen oder eingebetteten Systeme? Das LCD-PM 4×16-5 B LCD-Modul bietet mit seiner klaren 4×16 Zeichenanzeige und der gelb-grünen Hintergrundbeleuchtung eine hervorragende Lesbarkeit unter verschiedenen Lichtbedingungen. Es ist die ideale Wahl für Maker, Hobbyisten, Ingenieure und Entwickler, die eine unkomplizierte und effektive Displaylösung für ihre Projekte benötigen.
Warum das LCD-PM 4×16-5 B die überlegene Wahl ist
Im Vergleich zu einfachen Segmentanzeigen oder komplexeren Grafikmodulen punktet das LCD-PM 4×16-5 B durch seine optimale Balance aus Einfachheit, Funktionalität und Kosten. Die integrierte gelb-grüne Hintergrundbeleuchtung sorgt für exzellente Kontraste und minimiert die Augenbelastung, selbst bei längerem Arbeiten. Mit einer Bauhöhe von nur 4,8mm ist dieses Modul äußerst flach und lässt sich problemlos in Gehäuse integrieren, wo Platzbeschränkungen eine Rolle spielen. Die breite Kompatibilität und die einfache Ansteuerung machen es zu einer sofort einsetzbaren Komponente für eine Vielzahl von Anwendungen.
Detaillierte Produktmerkmale und Vorteile
Das LCD-PM 4×16-5 B ist mehr als nur ein Display; es ist eine Schlüsselkomponente, die Ihre Projekte aufwertet:
- Kristallklare Anzeige: Die 4×16 Zeichenmatrix ermöglicht die Darstellung von Text, Zahlen und einfachen Symbolen mit hoher Lesbarkeit.
- Optimale Hintergrundbeleuchtung: Die gelb-grüne Beleuchtung (ge/gn) bietet einen hervorragenden Kontrast und ist augenfreundlich, was besonders bei langen Betriebszeiten von Vorteil ist.
- Kompakte Bauform: Mit einer geringen Höhe von 4,8mm passt dieses Modul auch in sehr flache Gehäuse und Aufbauten.
- Einfache Integration: Standardisierte Schnittstellen und Protokolle ermöglichen eine unkomplizierte Anbindung an Mikrocontroller wie Arduino, Raspberry Pi, ESP32 und viele andere.
- Vielseitige Einsatzmöglichkeiten: Ob für Mess-, Steuer-, Regelungs- oder Informationsanzeigen – dieses LCD-Modul passt sich flexibel an Ihre Anforderungen an.
- Robuste Konstruktion: Gefertigt für den zuverlässigen Einsatz in technischen Umgebungen.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle und private Projekte.
Technische Spezifikationen im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | LCD-Modul |
| Anzeigekapazität | 4 Zeichen x 16 Zeilen |
| Hintergrundbeleuchtung (Backlight) | Gelb-Grün (ge/gn) |
| Bauhöhe | 4,8 mm |
| Controller-Chip | Branchenüblicher HD44780-kompatibler Controller (typisch für solche Module) |
| Betriebsspannung | Typischerweise 5V, abhängig vom spezifischen Controller-Set. Präzise Spezifikation wird im Datenblatt des Herstellers detailliert. |
| Interface | Parallele Schnittstelle (4-Bit oder 8-Bit Modus) für einfache Ansteuerung mit Mikrocontrollern. |
| Zeichensatz | Standard-ASCII-Zeichensatz sowie oft erweiterte Zeichen (abhängig vom Controller). |
| Modultyp | Monochromes Text-Display |
Anwendungsbereiche und Inspiration
Das LCD-PM 4×16-5 B eignet sich hervorragend für eine breite Palette von Projekten, darunter:
- Industrielle Steuerungen: Anzeige von Prozessdaten, Statusmeldungen oder Alarmen auf Maschinen und Anlagen.
- Mess- und Regeltechnik: Präsentation von Sensordaten wie Temperatur, Feuchtigkeit, Druck oder Spannung.
- DIY-Elektronikprojekte: Visualisierung von Informationen in selbstgebauten Wetterstationen, Alarmanlagen, Heimautomatisierungssystemen oder Robotik-Projekten.
- Prototypenentwicklung: Schnelle und einfache Implementierung einer Anzeige während der Entwicklungsphase von Hardware-Projekten.
- Lehr- und Bildungseinrichtungen: Zum Erlernen von Mikrocontroller-Programmierung und elektronischen Schnittstellen.
- Kleinserienfertigung: Kostengünstige und zuverlässige Anzeige für spezialisierte Geräte.
FAQ – Häufig gestellte Fragen zu LCD-PM 4×16-5 B – LCD-Modul, 4×16, H:4,8mm, ge/gn, m.Bel.
Wie schließe ich das LCD-Modul an einen Arduino an?
Die Anbindung an einen Arduino erfolgt typischerweise über die parallele Schnittstelle. Sie benötigen mehrere digitale Pins des Arduinos, um die Datenleitungen, den Register-Select-Pin (RS), den Read/Write-Pin (RW) und den Enable-Pin (E) zu verbinden. Die Hintergrundbeleuchtung wird oft separat an einen Stromversorgungs-Pin angeschlossen, eventuell über einen Vorwiderstand. Viele Bibliotheken, wie die LiquidCrystal-Bibliothek, vereinfachen die Programmierung erheblich.
Ist das LCD-Modul auch ohne Hintergrundbeleuchtung ablesbar?
Ja, das Modul ist auch ohne aktivierte Hintergrundbeleuchtung ablesbar, allerdings mit reduziertem Kontrast. Die gelb-grüne Hintergrundbeleuchtung optimiert die Lesbarkeit signifikant, besonders bei schwachem Umgebungslicht. Für Anwendungen, bei denen die Beleuchtung nicht benötigt wird oder Strom gespart werden muss, kann sie deaktiviert werden.
Welche Auflösung hat das Display?
Das Display hat eine Textauflösung von 4 Zeichen in der Breite und 16 Zeichen in der Höhe. Es handelt sich um ein Zeichen-basiertes LCD und nicht um ein pixel-basiertes Grafikdisplay. Jeder Charakterplatz kann mit einem definierten Zeichen aus dem integrierten Zeichensatz belegt werden.
Kann ich eigene Zeichen auf dem Display erstellen?
Ja, viele LCD-Controller, die in solchen Modulen verbaut sind (wie der HD44780), unterstützen die Erstellung von benutzerdefinierten Zeichen (Custom Characters). Dies ermöglicht es Ihnen, spezifische Symbole oder Grafikelemente zu definieren und auf dem Display darzustellen, sofern der Controller dies unterstützt und Sie die entsprechenden Befehle senden.
Welche Spannungsversorgung benötigt das Modul?
Die typische Betriebsspannung für LCD-Module dieser Art liegt bei 5 Volt. Die Hintergrundbeleuchtung kann ebenfalls mit 5 Volt betrieben werden, manchmal ist jedoch ein Vorwiderstand erforderlich, um den Strom zu begrenzen und die Lebensdauer der LEDs zu verlängern. Es ist ratsam, das spezifische Datenblatt des Moduls zu konsultieren, um die exakten Spannungsvorgaben zu überprüfen.
Ist das Modul mit anderen Mikrocontrollern außer Arduino kompatibel?
Absolut. Aufgrund der standardisierten parallelen Schnittstelle ist dieses LCD-Modul mit nahezu jedem Mikrocontroller kompatibel, der über ausreichend digitale I/O-Pins verfügt und die entsprechenden Steuerbefehle ausgeben kann. Beispiele hierfür sind Raspberry Pi (mit entsprechenden Level-Shiftern, falls nötig), ESP32, ESP8266, STM32 und viele andere.
Wie beeinflusst die Bauhöhe von 4,8mm die Montage?
Die geringe Bauhöhe von nur 4,8mm macht das Modul ideal für platzkritische Anwendungen. Es lässt sich leicht in flache Gehäuse integrieren, auf Platinen montieren, die wenig vertikalen Raum bieten, oder als Teil einer kompakten Anzeigeeinheit in Geräten verwenden, wo eine konventionelle Bauhöhe zu groß wäre.
