Präzise Anzeigenlösungen für Elektronikprojekte: LCD-PM 2×16-6 J – Ihr zuverlässiges LCD-Modul

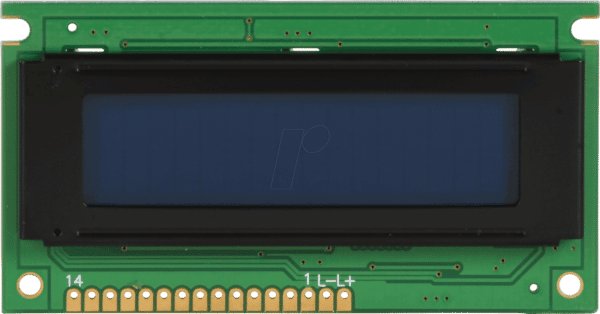

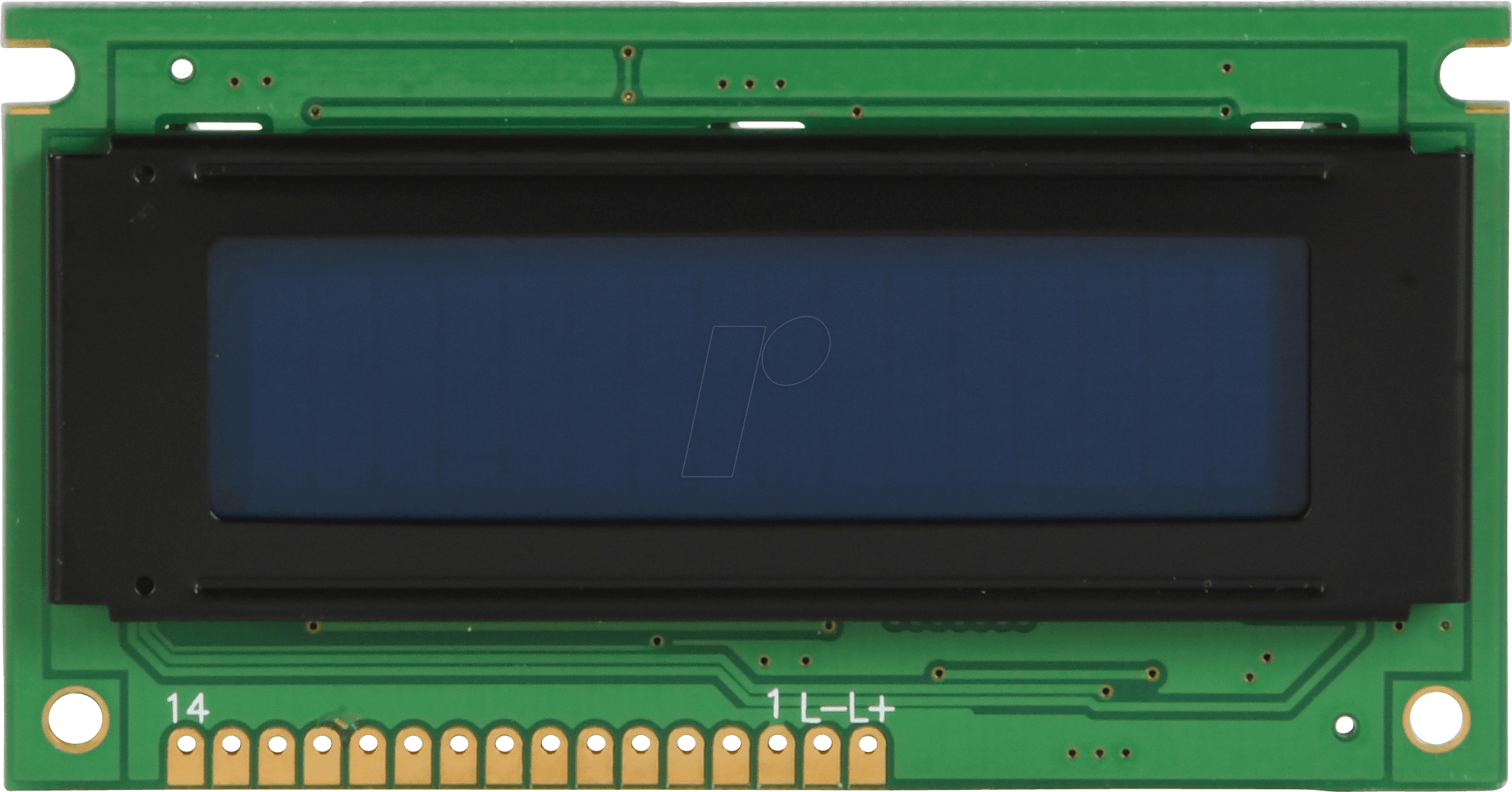

Für Entwickler, Bastler und Fachleute, die eine klare und zuverlässige Anzeige für ihre elektronischen Projekte benötigen, bietet das LCD-PM 2×16-6 J eine herausragende Lösung. Dieses 2×16 Zeichen LCD-Modul mit einer Bauhöhe von nur 5,6mm und blauer Schrift auf weißem Hintergrund (bl/ws) mit Hintergrundbeleuchtung (m.Bel.) ermöglicht die übersichtliche Darstellung von Messwerten, Statusmeldungen und Menüoptionen, selbst unter anspruchsvollen Umgebungsbedingungen.
Optimale Lesbarkeit und kompakte Bauweise
Das LCD-PM 2×16-6 J zeichnet sich durch seine herausragende Ablesbarkeit aus, die durch die Kombination aus blauem Text auf hellem Hintergrund und einer integrierten Hintergrundbeleuchtung gewährleistet wird. Diese Konfiguration minimiert Reflexionen und ermöglicht eine komfortable Datendarstellung auch bei wechselnden Lichtverhältnissen. Mit einer geringen Bauhöhe von nur 5,6mm fügt sich dieses Modul nahtlos in platzbeschränkte Gehäuse und Designs ein, was es zur idealen Wahl für kompakte Embedded-Systeme und Industrieanwendungen macht, bei denen jeder Millimeter zählt.
Technische Spezifikationen und Vorteile
- Klar definierte Zeichen: 2 Zeilen à 16 Zeichen für übersichtliche Informationsanzeige.
- Hoher Kontrast: Blauer Text auf hellem Hintergrund für ausgezeichnete Lesbarkeit.
- Integrierte Hintergrundbeleuchtung: Gewährleistet gute Sichtbarkeit auch bei schlechten Lichtverhältnissen.
- Kompakte Bauhöhe: Nur 5,6mm hoch, ideal für platzkritische Anwendungen.
- Breiter Anwendungsbereich: Geeignet für Mess-, Steuerungs- und Regelungstechnik, Prototyping und Lernprojekte.
- Standardisierte Schnittstelle: Ermöglicht einfache Integration in bestehende Elektronikschaltungen.
Hochwertige Konstruktion für Langlebigkeit
Die Konstruktion des LCD-PM 2×16-6 J wurde mit Fokus auf Robustheit und Langlebigkeit entwickelt. Die verwendeten Materialien sind sorgfältig ausgewählt, um eine zuverlässige Funktion über einen erweiterten Temperaturbereich zu gewährleisten. Die präzise Fertigung des Displays und der Ansteuerungselektronik minimiert das Risiko von Ausfällen und sorgt für eine konsistente Performance über die gesamte Lebensdauer des Moduls. Die Hintergrundbeleuchtung ist auf eine lange Betriebsdauer ausgelegt, um einen wartungsarmen Betrieb zu ermöglichen.
Vielseitige Einsatzmöglichkeiten in Ihrer Anwendung
Das LCD-PM 2×16-6 J ist ein vielseitiges Anzeigemodul, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Seine einfache Ansteuerung und die übersichtliche Zeichenkapazität machen es ideal für:
- Industrielle Steuerungen: Anzeige von Prozessdaten, Alarmmeldungen und Betriebszuständen.
- Labor- und Messtechnik: Darstellung von Messergebnissen und Einstellungen von Messgeräten.
- Embedded Systems: Anzeige von Statusinformationen und Benutzermenüs in Geräten.
- Hobby-Elektronik und Prototyping: Einfache Visualisierung von Ergebnissen für eigene Schaltungsprojekte.
- Sicherheitstechnik: Anzeige von Alarmstatus und Systeminformationen.
- Haustechnik: Visualisierung von Raumtemperatur, Heizungsstatus und anderen Parametern.
Die Standard-Controller-Architektur (häufig HD44780-kompatibel oder ähnlich) erleichtert die Anbindung an Mikrocontroller wie Arduino, Raspberry Pi, ESP32 und viele andere Plattformen. Dies reduziert den Entwicklungsaufwand und beschleunigt die Markteinführung Ihrer Produkte oder Projekte.
Detaillierte Produktdaten im Überblick
| Merkmal | Beschreibung |
|---|---|
| Anzeigetyp | LCD-Modul (Liquid Crystal Display) |
| Zeichenkapazität | 2 Zeilen x 16 Zeichen |
| Zeichenfarbe | Blau (Dark Blue) |
| Hintergrundfarbe | Grau/Weiß (Light Gray/White) |
| Hintergrundbeleuchtung | Ja (LED-basiert, typischerweise blau oder weiß, je nach spezifischem Modellvariante. Hier: m.Bel. für beleuchtet) |
| Bauhöhe | 5,6 mm |
| Controller (typisch) | HD44780-kompatibel oder äquivalent, für einfache Ansteuerung über Mikrocontroller. |
| Betriebsspannung (typisch) | +5V DC, mit möglichen zusätzlichen Spannungen für Kontrast (VEE). |
| Schnittstellen | 8-Bit oder 4-Bit parallele Datenübertragung, Steuerleitungen (RS, R/W, E). |
| Anwendungsbereiche | Industrie, Mess-, Steuerungs- und Regelungstechnik, Embedded Systems, Prototyping, DIY-Elektronik. |
| Umgebungsbedingungen | Konzipiert für den Betrieb in trockener Umgebung, Temperaturbereich abhängig von spezifischen Komponenten (typischerweise -20°C bis +70°C für Lagerung, 0°C bis +50°C für Betrieb). |
Häufig gestellte Fragen zu LCD-PM 2×16-6 J – LCD-Modul, 2×16, H:5,6mm, bl/ws, m.Bel.
Was ist der Hauptvorteil des LCD-PM 2×16-6 J gegenüber anderen Anzeigemodulen?
Der Hauptvorteil dieses Moduls liegt in der optimalen Kombination aus Kompaktheit (nur 5,6mm Bauhöhe), exzellenter Lesbarkeit durch blauen Text auf hellem Hintergrund mit Hintergrundbeleuchtung und der universellen Kompatibilität mit gängigen Mikrocontrollern. Dies macht es besonders geeignet für platzkritische und anspruchsvolle Anwendungen.
Ist das LCD-PM 2×16-6 J für den Einsatz im Freien geeignet?
Das Modul ist primär für den Einsatz in trockenen Innenräumen konzipiert. Direkte Sonneneinstrahlung und hohe Luftfeuchtigkeit können die Lebensdauer und Lesbarkeit beeinträchtigen. Für Outdoor-Anwendungen sind spezielle, wetterfeste Gehäuse oder robustere Displaytechnologien zu empfehlen.
Wie schließe ich das LCD-PM 2×16-6 J an einen Arduino an?
Der Anschluss erfolgt typischerweise über die parallele Schnittstelle des Moduls an digitale Pins des Arduinos. Es werden drei Steuerleitungen (Register Select – RS, Read/Write – R/W, Enable – E) und je nach Modus 4 oder 8 Datenleitungen benötigt. Eine gut dokumentierte Bibliothek für Arduino, die HD44780-kompatible Controller unterstützt, vereinfacht die Programmierung erheblich.
Welche Art von Hintergrundbeleuchtung verwendet das Modul?
Das Modul verfügt über eine integrierte Hintergrundbeleuchtung (m.Bel.), die typischerweise aus LEDs besteht. Die Farbe der Hintergrundbeleuchtung kann je nach spezifischer Produktvariante variieren, bei diesem Modell ist die blaue Schrift auf weißem Grund charakteristisch, was auf eine eher neutrale oder weiße Hintergrundbeleuchtung hindeutet, welche den blauen Kontrast hervorhebt.
Kann ich die Helligkeit der Hintergrundbeleuchtung steuern?
Ja, die Helligkeit der LED-Hintergrundbeleuchtung kann in der Regel über einen Pulsweitenmodulator (PWM) an einem geeigneten Pin des Mikrocontrollers oder durch einen Vorwiderstand gesteuert werden. Dies ermöglicht eine Anpassung der Beleuchtung an die Umgebungsbedingungen und spart Energie.
Was bedeutet die Angabe „2×16“?
Die Angabe „2×16“ bezieht sich auf die Anzeigekapazität des LCD-Moduls. Es kann zwei Zeilen mit jeweils 16 Zeichen darstellen. Dies ist eine gängige Größe für einfache Textanzeigen in vielen elektronischen Geräten und Projekten.
Wie wird der Kontrast des LCD-Displays eingestellt?
Der Kontrast des LCD-Displays wird üblicherweise über einen Potentiometer oder einen festen Widerstand eingestellt, der an den VEE-Pin des Moduls angeschlossen wird. Durch Drehen des Potentiometers wird die Spannung variiert, was die Flüssigkristalle beeinflusst und so den Kontrast der angezeigten Zeichen verändert, um optimale Lesbarkeit zu erreichen.
