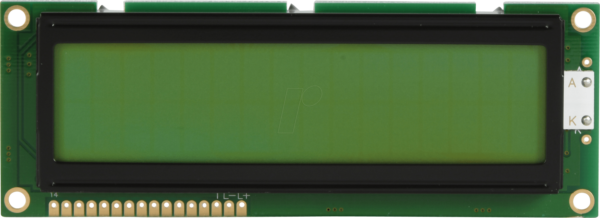

Präzise Anzeige für Elektronikprojekte: Das LCD-PM 2×16-10 A mit Hintergrundbeleuchtung
Suchen Sie nach einer zuverlässigen und gut lesbaren Anzeige für Ihre Elektronikprojekte, Prototypen oder Lehrsysteme? Das LCD-PM 2×16-10 A ist die ideale Lösung, um klare und übersichtliche Informationen für Entwickler, Hobbyisten und technisch Interessierte bereitzustellen. Mit seiner Standardgröße von 2×16 Zeichen und der integrierten Hintergrundbeleuchtung optimiert dieses Modul die Lesbarkeit unter verschiedenen Lichtbedingungen.
Optimale Lesbarkeit und einfache Integration
Das LCD-PM 2×16-10 A zeichnet sich durch seine hervorragende Ablesbarkeit aus, die durch die grüne Hintergrundbeleuchtung („ge/gn“) auf grauem Grund („ge“) weiter verbessert wird. Diese Farbkombination ist besonders augenfreundlich und reduziert Ermüdungserscheinungen bei längerer Betrachtung. Mit einer Zeichenmatrix von 2 Zeilen zu je 16 Zeichen bietet es ausreichend Platz für die Darstellung von Menüpunkten, Sensordaten, Statusmeldungen oder einfachen Textinformationen, ohne überladen zu wirken. Die geringe Bauhöhe von 9,6 mm ermöglicht zudem eine platzsparende Integration in Gehäuse und Geräte.
Technische Spezifikationen und Vorteile
Dieses LCD-Modul basiert auf der weit verbreiteten HD44780-kompatiblen Controller-Architektur, was eine breite Softwareunterstützung und einfache Ansteuerung mit Mikrocontrollern wie Arduino, Raspberry Pi oder anderen gängigen Plattformen gewährleistet. Die Integration der Hintergrundbeleuchtung („m.Bel.“) eliminiert die Notwendigkeit externer Beleuchtungslösungen und vereinfacht so den Aufbau.
- Hohe Kompatibilität: Die HD44780-Standard-Steuerung ermöglicht eine einfache Anbindung an nahezu jeden Mikrocontroller.
- Verbesserte Lesbarkeit: Die gelbgrüne Hintergrundbeleuchtung (ge/gn) sorgt für exzellente Kontraste und gute Ablesbarkeit.
- Kompakte Bauform: Die geringe Höhe von 9,6 mm ermöglicht den Einsatz auch in flachen Gehäusen.
- Standard 2×16 Zeichen: Bietet ausreichend Platz für grundlegende Informationsanzeigen in Projekten.
- Integrierte Hintergrundbeleuchtung: Reduziert den Verkabelungsaufwand und erhöht die Flexibilität bei der Platzierung.
- Energieeffizienz: Geringer Stromverbrauch, besonders im Hinblick auf die Hintergrundbeleuchtung, ist für batteriebetriebene Anwendungen von Vorteil.
Umfassende Anwendungsbereiche
Das LCD-PM 2×16-10 A eignet sich hervorragend für eine Vielzahl von Anwendungen. In der Robotik und Automatisierungstechnik kann es zur Anzeige von Statusinformationen, Sensorwerten oder zur Navigation dienen. Für Hobby-Elektroniker und Maker ist es ein unverzichtbares Werkzeug zur Visualisierung von Messergebnissen, Programmierfortschritten oder zur Implementierung von Benutzeroberflächen in DIY-Projekten. Im Bildungsbereich erleichtert es das Verständnis von Mikrocontroller-Programmierung durch die direkte Rückmeldung von Werten und Texten. Auch in spezialisierten industriellen Steuerungen oder Messgeräten, bei denen eine klare, statische Informationsanzeige gefordert ist, spielt dieses Modul seine Stärken aus. Die robuste Bauweise und die bewährte Technologie garantieren eine lange Lebensdauer und Zuverlässigkeit.
Detailanalyse der Produktmerkmale
Die technische Ausführung des LCD-PM 2×16-10 A ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Die „ge/gn“-Hintergrundbeleuchtung (oftmals als gelbgrün interpretiert, obwohl die genaue Farbwahrnehmung variieren kann) wurde speziell für eine optimale Lesbarkeit in Umgebungen mit wechselnden Lichtverhältnissen gewählt. Diese Farbe bietet einen guten Kompromiss zwischen Helligkeit und Energieverbrauch. Die geringe Höhe von 9,6 mm ist ein entscheidender Vorteil für Projekte, bei denen der Bauraum limitiert ist. Dies ermöglicht eine nahtlose Integration in kompakte Gehäuse, was besonders in der modernen Elektronikentwicklung von großer Bedeutung ist.
Die Ansteuerung erfolgt über standardisierte digitale Signale, was die Kompatibilität mit einer breiten Palette von Mikrocontrollern und Entwicklungsumgebungen sicherstellt. Die Anbindung erfolgt typischerweise über einen parallelen oder seriellen Datenbus, je nach gewählter Betriebsart des Controllers. Der Betrieb ist sowohl mit 5V als auch mit 3,3V Logikpegeln möglich, was die Flexibilität bei der Auswahl des Mikrocontrollers erhöht und die Integration in bestehende Schaltungen vereinfacht.
Die „m.Bel.“-Spezifikation bedeutet, dass die Hintergrundbeleuchtung direkt auf dem Modul integriert ist. Dies vermeidet zusätzliche Verkabelung für externe Beleuchtungsbauteile und reduziert das Risiko von Fehlverdrahtungen. Die Hintergrundbeleuchtung ist typischerweise über einen separaten Pin steuerbar, was die Möglichkeit bietet, sie bei Bedarf abzuschalten, um Energie zu sparen. Dies ist besonders vorteilhaft für batteriebetriebene Anwendungen, bei denen jede Milliampere zählt.
Die Textdarstellung erfolgt in einem Punktmatrix-Format, das die Anzeige von alphanumerischen Zeichen sowie speziellen Symbolen ermöglicht. Die Zeichen werden aus einer vordefinierten Zeichensatz-Tabelle generiert, die standardmäßig englische Groß- und Kleinbuchstaben, Ziffern sowie einige Satzzeichen und Symbole enthält. Erweiterte Zeichensätze können je nach Controller-Implementierung ebenfalls unterstützt werden.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LCD-PM 2×16-10 A |
| Zeichenmatrix | 2 Zeilen x 16 Zeichen |
| Bauhöhe | 9,6 mm |
| Hintergrundbeleuchtung | Ja (integriert, gelbgrün/ge/gn) |
| Controller-Kompatibilität | HD44780-kompatibel |
| Betriebsspannung (typisch) | 5V (auch 3,3V Logik möglich) |
| Textdarstellung | Alphanumerisch und Sonderzeichen |
| Einsatzgebiet | Prototyping, Lehre, Messgeräte, Steuerungen |
Häufig gestellte Fragen zu LCD-PM 2×16-10 A – LCD-Modul, 2×16, H:9,6mm, ge/gn, m.Bel.
Wie schließe ich das LCD-PM 2×16-10 A an einen Mikrocontroller an?
Das LCD-PM 2×16-10 A wird typischerweise über einen parallelen 4-Bit oder 8-Bit Modus angesteuert. Sie benötigen digitale Pins des Mikrocontrollers für Datenleitungen, einen Register-Select (RS)-Pin, einen Read/Write (R/W)-Pin (oft auf LOW für Schreiben gesetzt) und einen Enable (E)-Pin. Die Hintergrundbeleuchtung wird über separate Pins (meist A und K) mit der Stromversorgung verbunden.
Ist die Hintergrundbeleuchtung immer eingeschaltet?
Die integrierte Hintergrundbeleuchtung („m.Bel.“) kann in der Regel über einen separaten Pin gesteuert werden. Dies ermöglicht es Ihnen, die Beleuchtung nach Bedarf ein- oder auszuschalten, um Energie zu sparen oder die Lesbarkeit in spezifischen Umgebungen zu optimieren.
Welche Zeichen kann das Modul darstellen?
Das Modul stellt standardmäßig alphanumerische Zeichen (Groß- und Kleinbuchstaben des englischen Alphabets), Ziffern sowie eine Auswahl an Satzzeichen und Symbolen dar. Je nach Controller und Softwarebibliothek können auch benutzerdefinierte Zeichen (CGROM) oder erweiterte Zeichensätze geladen werden.
Kann ich das Modul mit verschiedenen Mikrocontroller-Plattformen verwenden?
Ja, dank seiner HD44780-Kompatibilität ist das Modul mit einer Vielzahl von Mikrocontroller-Plattformen wie Arduino, Raspberry Pi, ESP32, STM32 und vielen anderen kompatibel. Es gibt zahlreiche Bibliotheken und Codebeispiele für die einfache Integration.
Benötigt das Modul zusätzliche Komponenten für den Betrieb?
Für den Grundbetrieb werden neben den Verbindungen zum Mikrocontroller meist ein paar Kondensatoren zur Glättung der Stromversorgung benötigt. Ein Potentiometer zur Einstellung des Kontrasts kann ebenfalls hilfreich sein, ist aber nicht immer zwingend erforderlich, abhängig von der Anwendung und der gewählten Betriebsspannung.
Was bedeutet die Farbkombination „ge/gn“?
Diese Angabe bezieht sich auf die Farben der Hintergrundbeleuchtung („gn“ für grün) und des LCD-Glases/Zeichens („ge“ für grau). Dies ergibt eine gelbgrüne Hintergrundbeleuchtung auf einem grauen Hintergrund, was für eine gute Lesbarkeit optimiert ist.
Ist das Modul für den Einsatz im Freien geeignet?
Für den Einsatz im Freien sollten Sie die Temperaturbeständigkeit und die Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und UV-Strahlung prüfen. Dieses spezifische Modul ist primär für den Einsatz in geschützten Umgebungen konzipiert. Für extreme Bedingungen sind spezielle Outdoor-LCDs erforderlich.
