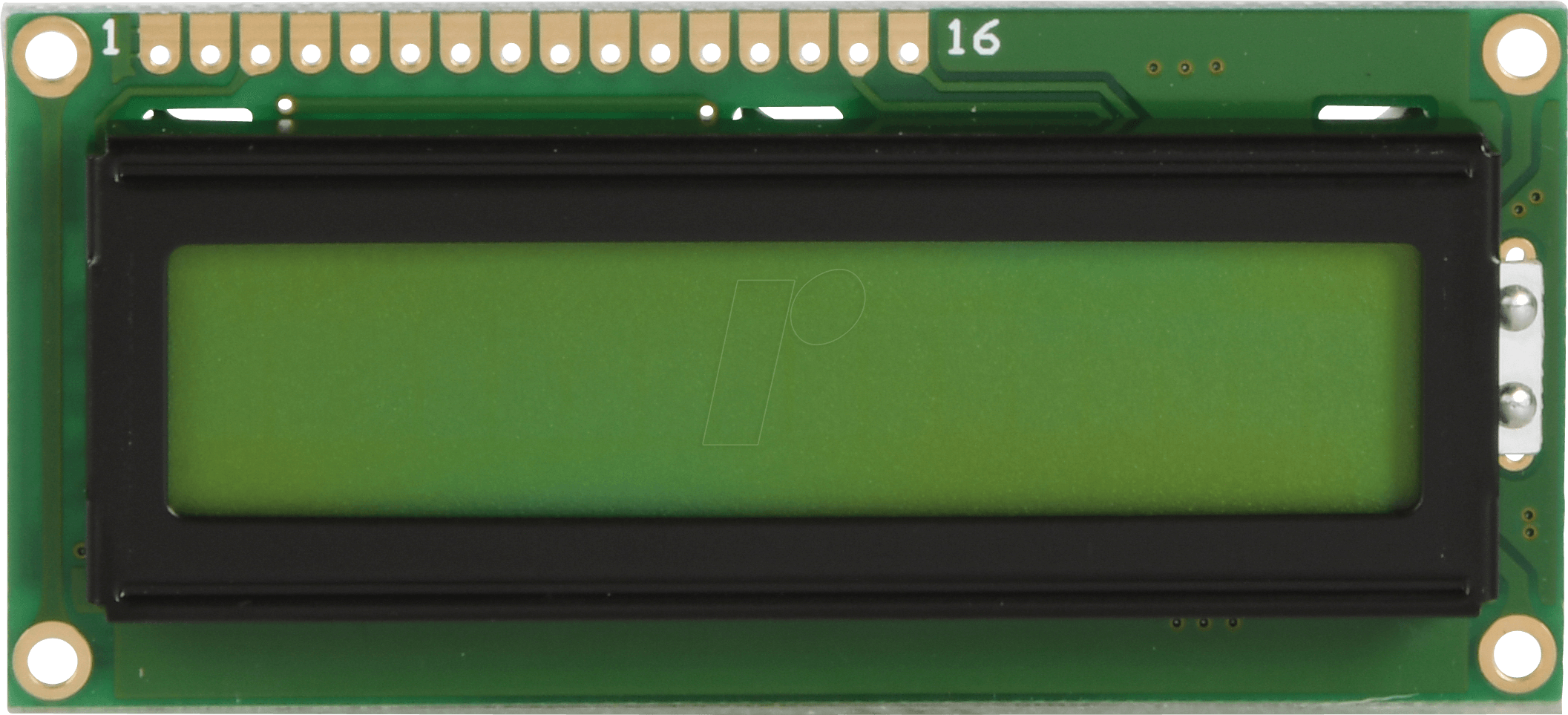

LCD-PM 1X16-6 B – Das Kompakte LCD-Modul für Ihre Projekte
Entdecken Sie das LCD-PM 1X16-6 B, ein vielseitiges LCD-Modul, das sich durch seine kompakte Bauweise und seine klaren Anzeigen auszeichnet. Dieses Modul ist ideal für eine breite Palette von Anwendungen, von einfachen Hobbyprojekten bis hin zu professionellen Industrieanwendungen. Mit seiner Hintergrundbeleuchtung und dem gut lesbaren Display bietet es eine hervorragende Benutzerfreundlichkeit.
Technische Details, die Überzeugen
Das LCD-PM 1X16-6 B ist ein 1×16-Zeichen-LCD-Modul, was bedeutet, dass es eine einzelne Zeile mit 16 Zeichen gleichzeitig anzeigen kann. Die kompakte Bauhöhe von nur 6,0mm ermöglicht eine platzsparende Integration in Ihre Geräte. Die grüngelbe (ge/gn) Hintergrundbeleuchtung sorgt für eine optimale Lesbarkeit, selbst in Umgebungen mit wenig Licht. Dieses Modul ist mit einer Hintergrundbeleuchtung ausgestattet, die für eine gleichmäßige Ausleuchtung sorgt.
Hier eine Übersicht der wichtigsten technischen Daten:
| Eigenschaft | Wert |
|---|---|
| Anzeigetyp | LCD (Liquid Crystal Display) |
| Anzahl Zeichen | 1 x 16 |
| Bauhöhe | 6,0 mm |
| Hintergrundbeleuchtung | Ja, grüngelb (ge/gn) |
| Betriebsspannung | 5V (typisch) |
| Schnittstelle | Parallel (HD44780-kompatibel) |
Die Vorteile im Überblick
Warum sollten Sie sich für das LCD-PM 1X16-6 B entscheiden? Hier sind einige überzeugende Gründe:
- Kompakte Bauweise: Dank seiner geringen Bauhöhe lässt sich das Modul problemlos in verschiedenste Gehäuse integrieren.
- Hohe Lesbarkeit: Die grüngelbe Hintergrundbeleuchtung sorgt für eine klare und deutliche Anzeige der Zeichen, auch bei schwierigen Lichtverhältnissen.
- Vielseitige Anwendungsmöglichkeiten: Ob für Messgeräte, Steuerungen oder Hobbyprojekte – dieses LCD-Modul ist flexibel einsetzbar.
- Einfache Ansteuerung: Die parallele Schnittstelle ist HD44780-kompatibel, was die Ansteuerung mit Mikrocontrollern wie Arduino oder Raspberry Pi sehr einfach macht.
- Robust und zuverlässig: Das LCD-PM 1X16-6 B ist für den Dauereinsatz konzipiert und bietet eine hohe Lebensdauer.
Anwendungsbereiche – Wo das LCD-PM 1X16-6 B glänzt
Lassen Sie Ihrer Kreativität freien Lauf! Das LCD-PM 1X16-6 B ist ein wahrer Allrounder und findet in den unterschiedlichsten Bereichen Anwendung:
- Mess- und Regeltechnik: Anzeigen von Messwerten, Sollwerten oder Statusmeldungen in Steuerungen und Messgeräten.
- Hobbyelektronik: Perfekt für Arduino-Projekte, Raspberry Pi-Anwendungen oder andere DIY-Projekte.
- Industrielle Anwendungen: Visualisierung von Prozessdaten, Maschinenstatus oder Fehlermeldungen.
- Haushaltsgeräte: Integration in Kaffeemaschinen, Waschmaschinen oder andere Geräte zur Anzeige von Informationen.
- Unterhaltungselektronik: Anzeige von Menüs, Einstellungen oder Titeln in Audio- und Videogeräten.
So einfach integrieren Sie das LCD-PM 1X16-6 B in Ihr Projekt
Die Ansteuerung des LCD-PM 1X16-6 B ist denkbar einfach. Dank der HD44780-Kompatibilität stehen Ihnen zahlreiche Bibliotheken und Beispiele für Mikrocontroller wie Arduino oder Raspberry Pi zur Verfügung. Mit wenigen Zeilen Code können Sie bereits Text auf dem Display anzeigen lassen und so Ihre Projekte zum Leben erwecken.
Schritt-für-Schritt-Anleitung (Beispiel Arduino):
- Verbinden Sie das LCD-Modul mit Ihrem Arduino-Board. Achten Sie dabei auf die korrekte Pinbelegung (siehe Datenblatt).
- Installieren Sie die LiquidCrystal-Bibliothek in der Arduino IDE (falls noch nicht geschehen).
- Laden Sie ein Beispielprogramm hoch (z.B. aus der Arduino IDE oder von unserer Webseite).
- Passen Sie den Code an Ihre Bedürfnisse an (z.B. Text, Position, etc.).
- Starten Sie Ihr Projekt und lassen Sie sich von der klaren Anzeige begeistern!
Ein Modul, das begeistert: Ihre Projekte werden lebendiger
Das LCD-PM 1X16-6 B ist mehr als nur ein Display – es ist das Fenster zu Ihren Ideen. Stellen Sie sich vor, wie Sie mit diesem kleinen Modul Ihre Projekte zum Leben erwecken, Informationen klar und deutlich präsentieren und so Ihre Benutzer begeistern. Ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbybastler sind, das LCD-PM 1X16-6 B ist der ideale Partner für Ihre kreativen Projekte.
Erleben Sie die Freude, Ihre Ideen in die Realität umzusetzen. Bestellen Sie jetzt das LCD-PM 1X16-6 B und lassen Sie sich von seiner Leistung und Vielseitigkeit überzeugen!
FAQ – Häufig gestellte Fragen
Hier finden Sie Antworten auf häufig gestellte Fragen zum LCD-PM 1X16-6 B:
1. Welche Betriebsspannung benötigt das LCD-Modul?
Das LCD-Modul benötigt typischerweise eine Betriebsspannung von 5V DC.
2. Ist das LCD-Modul mit Arduino kompatibel?
Ja, das LCD-Modul ist HD44780-kompatibel und kann problemlos mit Arduino verwendet werden. Es gibt zahlreiche Bibliotheken und Beispiele, die die Ansteuerung erleichtern.
3. Kann die Hintergrundbeleuchtung ausgeschaltet werden?
Ja, die Hintergrundbeleuchtung kann in der Regel über einen separaten Pin gesteuert oder durch Anpassung der Schaltung deaktiviert werden. Bitte beachten Sie das Datenblatt für spezifische Informationen.
4. Welche Schnittstelle verwendet das LCD-Modul?
Das LCD-Modul verwendet eine parallele Schnittstelle (HD44780-kompatibel).
5. Wo finde ich ein Datenblatt für das LCD-PM 1X16-6 B?
Ein Datenblatt für das LCD-PM 1X16-6 B finden Sie auf unserer Webseite im Download-Bereich oder auf der Webseite des Herstellers.
6. Kann ich eigene Zeichen auf dem LCD-Modul darstellen?
Ja, das HD44780-Protokoll ermöglicht die Definition eigener Zeichen, die dann auf dem Display angezeigt werden können.
7. Ist das LCD-Modul für den Außeneinsatz geeignet?
Das LCD-Modul ist primär für den Inneneinsatz konzipiert. Für den Außeneinsatz sollten Sie ein spezielles Outdoor-Display verwenden, das gegen Witterungseinflüsse geschützt ist.
