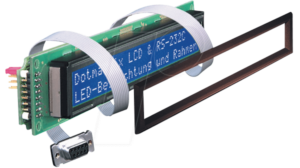

LCD-Module mit serieller Schnittstelle: Präzise Displays für Ihre Projekte
Bei Lan.de finden Sie eine sorgfältig kuratierte Auswahl an LCD-Modulen mit serieller Schnittstelle, die sich ideal für eine Vielzahl von Embedded-Systemen, Prototypen und industriellen Anwendungen eignen. Egal ob Sie ein erfahrener Entwickler sind, der komplexe Daten visualisieren möchte, oder ein Hobbyist, der seinem Projekt eine informative Anzeige hinzufügen will, unsere Produktpalette bietet die passende Lösung. Entdecken Sie Displays, die durch ihre einfache Anbindung über gängige serielle Protokolle wie UART, SPI oder I²C bestechen und somit den Integrationsaufwand minimieren.
Warum ein serielles LCD-Modul wählen?
Serielle LCD-Module sind eine beliebte Wahl für viele Projekte, da sie die Anzahl der benötigten Pins auf Ihrem Mikrocontroller oder Steuergerät erheblich reduzieren. Anstatt viele parallele Datenleitungen zu verwenden, kommunizieren diese Displays über eine einzige Datenleitung (bei UART) oder wenige Leitungen (bei SPI und I²C). Dies vereinfacht das Wiring, spart Platz und macht das Debugging oft unkomplizierter. Besonders in Umgebungen mit begrenztem Platzangebot, wie z.B. bei kompakten Messgeräten, Wearables oder Automatisierungslösungen, spielen serielle Schnittstellen ihre Stärken aus. Die Ansteuerung erfolgt typischerweise über eine einfache Befehlssatz-Logik, die von den meisten Mikrocontrollern wie Arduino, Raspberry Pi, ESP32 oder PIC-Mikrocontrollern leicht umgesetzt werden kann.
Worauf sollten Sie beim Kauf von seriellen LCD-Modulen achten?
Die Auswahl des richtigen seriellen LCD-Moduls hängt von mehreren entscheidenden Faktoren ab. Bevor Sie eine Kaufentscheidung treffen, sollten Sie folgende Punkte sorgfältig prüfen:
- Schnittstellentyp: Stellen Sie sicher, dass die Schnittstelle des Moduls (UART, SPI, I²C) mit Ihrem Mikrocontroller kompatibel ist. Prüfen Sie die Spannungspegel (z.B. 3,3V oder 5V TTL), um Überspannungsschäden zu vermeiden.
- Displaygröße und Auflösung: Wählen Sie eine Größe und Auflösung, die ausreicht, um die benötigten Informationen klar und gut lesbar darzustellen. Gängige Größen reichen von wenigen Zeichen (z.B. 16×2) bis hin zu größeren Grafikdisplays.
- Zeichen- vs. Grafikdisplay: Benötigen Sie nur alphanumerische Zeichen oder möchten Sie auch Grafiken, Icons oder benutzerdefinierte Schriftarten anzeigen? Dies bestimmt, ob ein Zeichen-LCD oder ein Grafik-LCD die bessere Wahl ist.
- Hintergrundbeleuchtung: Die Art der Hintergrundbeleuchtung (z.B. LED, EL-Folie) und deren Farbe beeinflussen die Lesbarkeit unter verschiedenen Lichtverhältnissen. Achten Sie auf Optionen wie dimmbare Beleuchtung oder Energiesparmodi.
- Betriebstemperaturbereich: Für industrielle oder Außeneinsätze ist ein breiter Betriebstemperaturbereich (z.B. -20°C bis +70°C oder mehr) unerlässlich. Prüfen Sie die Spezifikationen des Herstellers genau.
- Controller-Chip: Viele serielle LCDs verwenden etablierte Controller-Chips wie den HD44780 (oft in einer seriell angesteuerten Variante), ST7735, ILI9341 oder SSD1306. Die Kenntnis des Chips erleichtert die Software-Implementierung und den Zugriff auf Bibliotheken.
- Stromverbrauch: Besonders bei batteriebetriebenen Geräten ist der Stromverbrauch entscheidend. Grafische Displays und Displays mit intensiver Hintergrundbeleuchtung verbrauchen in der Regel mehr Energie.
- Montage und Gehäuse: Überlegen Sie, wie das Modul montiert werden soll (z.B. mit Abstandshaltern, direkt auf einer Platine). Manche Module werden auch mit passenden Gehäusen oder Frontblenden geliefert.
- Hersteller und Qualität: Renommierte Hersteller wie Winstar, Matrix Orbital, Adafruit oder SparkFun bieten oft eine höhere Zuverlässigkeit und bessere Dokumentation.
- Zusatzfunktionen: Einige Module bieten zusätzliche Features wie Touchscreen-Funktionalität (oft über separate Schnittstellen), integrierte Lautsprecher oder erweiterte I/O-Optionen.
Vergleich von seriellen LCD-Modul-Typen
Die Welt der seriellen LCD-Module ist vielfältig, aber die meisten Produkte lassen sich anhand ihrer Hauptmerkmale klassifizieren. Die folgende Tabelle gibt einen Überblick über typische Unterscheidungsmerkmale:
| Merkmal | Zeichen-LCDs (Seriell) | Grafik-LCDs (Seriell) | OLED-Displays (Seriell) |
|---|---|---|---|
| Typische Auflösung | 16×2, 20×2, 20×4 Zeichen | 128×64 Pixel, 240×128 Pixel, etc. | 128×32 Pixel, 128×64 Pixel, etc. |
| Anzeigefunktionen | Alphanumerische Zeichen, Symbole | Texte, Grafiken, Bilder, Icons, Schriftarten | Hoher Kontrast, lebendige Farben (je nach Typ), Texte, Grafiken |
| Hintergrundbeleuchtung | Integriert (LED), oft schaltbar/dimmbar | Integriert (LED) | Selbstleuchtend (keine separate Beleuchtung nötig) |
| Kontrast | Gut, je nach Hintergrundbeleuchtung | Gut, abhängig von der Hintergrundbeleuchtung | Sehr hoch, perfektes Schwarz |
| Blickwinkel | Begrenzt, oft stärker von der Seite | Größer als Zeichen-LCDs, kann je nach Technologie variieren | Sehr weit |
| Energieverbrauch | Gering, besonders bei ausgeschalteter Beleuchtung | Mittel, abhängig von Grafikdichte und Beleuchtung | Variabel; bei hellen Pixeln höher, bei dunklen Pixeln geringer |
| Steuerungsaufwand | Einfach, etablierte Befehlssätze | Komplexer, erfordert mehr Speicher und Rechenleistung | Variabel, erfordert spezifische Bibliotheken |
| Typische Schnittstellen | UART, SPI, I²C | SPI, I²C | SPI, I²C |
| Anwendungsbereiche | Einfache Statusanzeigen, Messwerte, Menüs | Informative Displays, Benutzeroberflächen, Messwertanzeigen mit Diagrammen | Kompakte Displays mit hoher Lesbarkeit, Wearables, IoT-Geräte, Indikatorleuchten |
| Typische Controller | HD44780 (seriell), PCF8574 (I²C Adapter) | ST7735, ILI9341, ST7789 | SSD1306, SH1106 |
Fortgeschrittene Überlegungen für Ihren Anwendungsfall
Bei der Auswahl eines seriellen LCD-Moduls für professionelle oder anspruchsvolle Anwendungen sollten Sie auch über die grundlegenden Spezifikationen hinausdenken. Berücksichtigen Sie die Lebensdauer der Hintergrundbeleuchtung (bei LCDs), die Resistenz gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit (IP-Schutzklassen, falls relevant) sowie die Verfügbarkeit von SDKs (Software Development Kits) und umfassenden Datenblättern. Für sicherheitskritische Anwendungen oder medizinische Geräte können zudem Zertifizierungen nach Normen wie IEC 60601 relevant sein, auch wenn diese oft nicht direkt für das Displaymodul selbst, sondern für das Gesamtsystem gelten.
Die Integration von Grafikdisplays kann erhebliche Vorteile für die Benutzerfreundlichkeit bieten. Moderne Controller-Chips ermöglichen nicht nur die Anzeige von Pixelgrafiken, sondern oft auch Hardware-beschleunigte Funktionen wie das Zeichnen von Linien, Kreisen oder das Ausfüllen von Flächen. Dies entlastet den Hauptprozessor und ermöglicht flüssigere Animationen oder komplexere Oberflächen.
Bei OLED-Displays (Organic Light-Emitting Diode) ist der Energieverbrauch ein interessantes Thema. Da jedes Pixel selbstleuchtend ist, verbraucht ein OLED-Display mehr Energie, wenn viele helle Pixel gleichzeitig aktiv sind. Umgekehrt ist der Verbrauch bei dunklen oder komplett schwarzen Bildern sehr gering. Dies kann für stromsparende Anwendungen mit überwiegend dunklen Menüs von Vorteil sein.
Die Wahl der richtigen Schnittstelle kann ebenfalls entscheidend sein. Während UART oft die einfachste Anbindung bietet, kann SPI höhere Datenraten ermöglichen, was für grafikintensive Anwendungen vorteilhaft ist. I²C ist besonders praktisch, wenn Sie viele Sensoren oder Peripheriegeräte über eine gemeinsame Busleitung ansteuern möchten, da es nur zwei Hauptleitungen (plus Stromversorgung) benötigt.
FAQ – Häufig gestellte Fragen zu LCD-Module, Serieller
Wie schließe ich ein serielles LCD-Modul an meinen Mikrocontroller an?
Der Anschluss hängt vom Typ der seriellen Schnittstelle ab. Für UART benötigen Sie in der Regel TX (Transmit) und RX (Receive) Pins, die mit den entsprechenden Pins des Mikrocontrollers verbunden werden. Bei SPI verbinden Sie MOSI (Master Out, Slave In), MISO (Master In, Slave Out), SCK (Serial Clock) und CS (Chip Select) mit den entsprechenden Pins. Für I²C werden SDA (Serial Data) und SCL (Serial Clock) benötigt. Achten Sie immer auf die Spannungspegel (3,3V oder 5V) und verwenden Sie gegebenenfalls Pegelwandler.
Welche Software-Bibliotheken gibt es für serielle LCD-Module?
Für die gängigsten Mikrocontroller-Plattformen wie Arduino, ESP32 oder Raspberry Pi existieren zahlreiche kostenlose und quelloffene Bibliotheken. Diese vereinfachen die Ansteuerung von Zeichen- und Grafikdisplays erheblich, indem sie Funktionen für Textausgabe, Grafikoperationen und spezielle Zeichen bereitstellen. Suchen Sie nach Bibliotheken, die auf den verwendeten Controller-Chip (z.B. HD44780, ST7735, SSD1306) und die Schnittstelle Ihres Displays abgestimmt sind.
Kann ich jedes serielle LCD-Modul mit jedem Mikrocontroller verwenden?
Prinzipiell ja, solange die Schnittstellen kompatibel sind und die Spannungspegel übereinstimmen oder durch Pegelwandler angepasst werden können. Die größte Herausforderung liegt oft in der Software-Implementierung. Die Verfügbarkeit von passenden Bibliotheken und guter Dokumentation für den gewählten Mikrocontroller und das Displaymodul ist entscheidend für eine einfache Integration.
Was bedeutet „Zeichen-LCD“ im Gegensatz zu einem „Grafik-LCD“?
Ein Zeichen-LCD kann nur vordefinierte Zeichen, Buchstaben, Zahlen und einige Symbole darstellen, die fest im Controller-Chip gespeichert sind. Ein Grafik-LCD hingegen kann Pixel für Pixel angesteuert werden, wodurch die Anzeige von beliebigen Grafiken, Bildern, Icons, Schriftarten und komplexen Benutzeroberflächen möglich ist.
Sind OLED-Displays besser als LCD-Displays?
OLED-Displays bieten einen höheren Kontrast, tiefere Schwarzwerte und breitere Blickwinkel, da jedes Pixel selbstleuchtend ist. LCDs benötigen eine Hintergrundbeleuchtung, was bei dunklen Inhalten Energie verschwendet und den Kontrast reduziert. Allerdings sind OLEDs oft teurer in der Anschaffung, können bei langer Anzeige desselben Bildes Einbrennen (Image Retention) zeigen und haben potenziell eine kürzere Lebensdauer als bestimmte LCD-Technologien, besonders unter extremen Temperaturbedingungen.
Wie wichtig ist die Auflösung eines Grafik-LCDs?
Die Auflösung (z.B. 128×64 Pixel) bestimmt die Detailtiefe und die Menge der Informationen, die gleichzeitig auf dem Display dargestellt werden können. Eine höhere Auflösung ermöglicht feinere Grafiken, mehr Textzeilen oder detailliertere Anzeigen, erfordert aber auch mehr Speicher auf dem Mikrocontroller und potenziell mehr Rechenleistung zur Ansteuerung.
Gibt es Unterschiede in der Lesbarkeit bei verschiedenen Hintergrundbeleuchtungen?
Ja, die Art und Farbe der Hintergrundbeleuchtung beeinflusst die Lesbarkeit erheblich. Helle LED-Beleuchtungen (oft weiß, blau oder grün) sind gut für Umgebungen mit schwachem Licht. Bei hellem Umgebungslicht kann jedoch eine reflektive Anzeige oder ein Display mit transflektiven Eigenschaften besser lesbar sein, da es das Umgebungslicht nutzt. Achten Sie auch auf die gleichmäßige Ausleuchtung über die gesamte Displayfläche.
