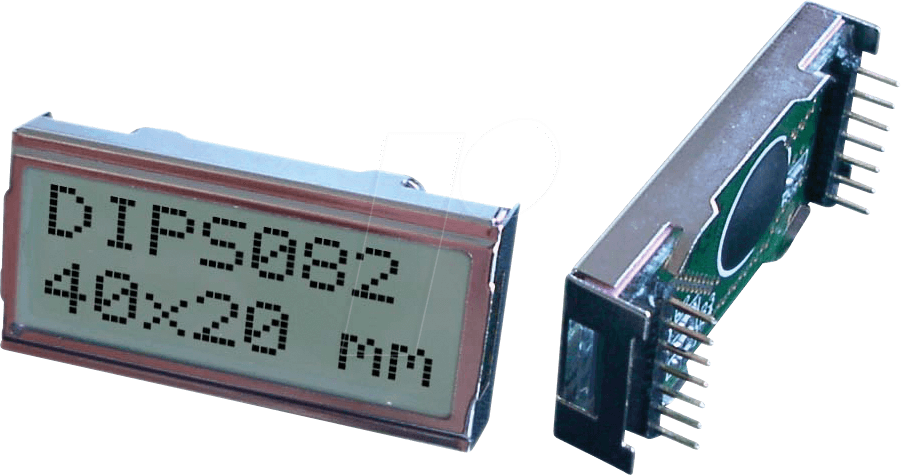

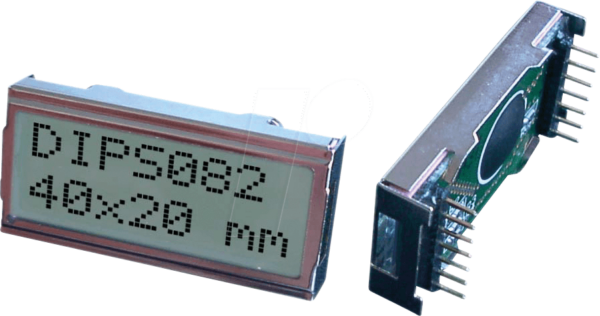

Präzise Anzeige für Ihre Elektronikprojekte: Das LCD MO82 DIP – Minimodul 40×20 mm
Das LCD MO82 DIP – Minimodul 40×20 mm ist die ideale Lösung für Entwickler und Hobbyisten, die eine kompakte und zuverlässige Anzeige für ihre embedded Systeme benötigen. Wenn Sie eine übersichtliche Darstellung von Daten wie Messwerten, Statusinformationen oder einfachen Texten in Geräten mit begrenztem Platz suchen, bietet dieses Modul eine erstklassige und kosteneffiziente Wahl. Es adressiert die Notwendigkeit einer klaren, gut lesbaren Anzeige ohne überflüssigen Funktionsumfang, was es perfekt für Prototyping, kleine Serien oder spezielle Anwendungsfälle macht.
Warum das LCD MO82 DIP die überlegene Wahl ist
Im Gegensatz zu komplexeren oder größeren Displaylösungen zeichnet sich das LCD MO82 DIP durch seine Einfachheit, Robustheit und einfache Integration aus. Standardlösungen sind oft überdimensioniert oder erfordern aufwendigere Ansteuerlogik. Dieses Minimodul liefert genau die Funktionalität, die für viele Kernanwendungen benötigt wird, und das bei minimalem Platzbedarf und reduziertem Entwicklungsaufwand. Seine DIP-Bauform ermöglicht eine einfache Steckverbindung auf Breadboards oder Leiterplatten, was den Prototypenbau erheblich beschleunigt.
Technische Spezifikationen und Merkmale
Das LCD MO82 DIP ist ein monochromes Zeichendisplay, das auf bewährter LCD-Technologie basiert. Es bietet eine Auflösung von 40 Zeichen über 2 Zeilen, was eine ausreichende Menge an Informationen für eine Vielzahl von Anwendungen darstellt. Die Ansteuerung erfolgt über eine parallele Schnittstelle, die durch gängige Mikrocontroller wie Arduino, Raspberry Pi oder PIC unkompliziert realisiert werden kann. Die integrierte Controller-Logik vereinfacht die Anbindung und reduziert die Anzahl der benötigten externen Komponenten. Die Helligkeit der Hintergrundbeleuchtung ist optimiert, um auch unter unterschiedlichen Lichtverhältnissen eine gute Lesbarkeit zu gewährleisten, und kann bei Bedarf angepasst werden, um den Energieverbrauch zu optimieren.
Vorteile des LCD MO82 DIP – Minimodul 40×20 mm
- Kompakter Formfaktor: Mit nur 40×20 mm ist dieses Modul extrem platzsparend und eignet sich perfekt für Anwendungen mit geringem Bauraum.
- Einfache Ansteuerung: Die parallele Schnittstelle und der integrierte Controller ermöglichen eine unkomplizierte Anbindung an gängige Mikrocontroller.
- Hohe Lesbarkeit: Die klare Zeichenanzeige mit optimierter Hintergrundbeleuchtung sorgt für gute Ablesbarkeit auch bei variierenden Umgebungsbedingungen.
- Kosteneffizienz: Bietet ein exzellentes Preis-Leistungs-Verhältnis für grundlegende Anzeigeanforderungen.
- Zuverlässige Technologie: Basiert auf etablierter LCD-Technologie für langlebige Performance.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Messgeräte, Steuerungen, Industrieanwendungen, Prototypen und mehr.
- DIP-Bauform für einfache Montage: Ermöglicht einfache Bestückung auf Prototypenplatinen oder durch Steckverbindungen.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Displaytyp | Monochromes Zeichen-LCD (Liquid Crystal Display) |
| Zeichenanzahl | 2 Zeilen à 40 Zeichen |
| Modulabmessungen | 40 mm x 20 mm (ca.) |
| Schnittstelle | Parallele Schnittstelle (typischerweise 4-Bit oder 8-Bit Datenbus) |
| Controller-Chip | Integrierter LCD-Controller (z.B. HD44780-kompatibel) für vereinfachte Ansteuerung |
| Hintergrundbeleuchtung | Integrierte LED-Hintergrundbeleuchtung für verbesserte Lesbarkeit; Farbe typischerweise grün oder blau. |
| Betriebsspannung | Typischerweise 5V, kann je nach Controller-Implementierung variieren. |
| Zeichensatz | Standard ASCII-Zeichensatz, oft mit Erweiterungen für Sonderzeichen. |
| Kontrastregelung | Integrierte oder externe Potentiometer-Anbindung für Kontrastabstimmung. |
| Gehäuse / Montage | DIP (Dual Inline Package) für einfache Steckverbindung auf Leiterplatten oder Breadboards. |
| Umgebungstemperatur | Optimiert für typische Raumtemperaturen; Details zur genauen Betriebstemperatur sind im Datenblatt des spezifischen Modells zu finden. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das LCD MO82 DIP – Minimodul 40×20 mm findet breite Anwendung in diversen technischen Feldern. Im Bereich der Messtechnik eignet es sich hervorragend zur Anzeige von Sensordaten wie Temperatur, Luftfeuchtigkeit, Druck oder Spannung in kompakten Geräten. Für industrielle Steuerungsaufgaben kann es zur Darstellung von Prozessparametern, Alarmmeldungen oder Menüoptionen eingesetzt werden. Auch im Hobby- und Maker-Bereich ist es ein geschätzter Bestandteil für Arduino- und Raspberry Pi-Projekte, beispielsweise zur Anzeige von Wetterdaten, Uhrzeiten oder Statusinformationen von selbstgebauten Robotern und Automatisierungssystemen. Die einfache Integration und die geringen Kosten machen es zu einer attraktiven Wahl für Prototypen und Kleinserienfertigung, bei denen eine zuverlässige und gut lesbare Informationsdarstellung im Vordergrund steht.
Tiefergehende technische Betrachtung der Ansteuerung
Die parallele Schnittstelle des LCD MO82 DIP ermöglicht eine direkte Kommunikation mit dem integrierten LCD-Controller. Dieser Controller, oft kompatibel zum weit verbreiteten HD44780-Standard, übernimmt die Aufgabe, die eingegebenen Zeichencodes in die entsprechende Darstellung auf dem Display umzusetzen. Die Ansteuerung erfolgt typischerweise über einen Datenbus, der entweder 4 oder 8 Leitungen für die Datenübertragung nutzt, sowie über Steuerleitungen für Registerauswahl (RS), Lese-/Schreiboperationen (R/W) und die Enable-Signalgebung (E). Ein typischer Ablauf zur Anzeige eines Zeichens beinhaltet das Setzen des RS-Pins, das Ausgeben des ASCII-Codes des gewünschten Zeichens auf dem Datenbus und das Aktivieren des E-Signals. Für die Initialisierung des Displays ist eine definierte Sequenz von Befehlen erforderlich, die das Display in den gewünschten Betriebsmodus versetzt, wie z.B. die Auswahl der Schriftart und die Anzahl der angezeigten Zeilen. Die Kontrastregelung, oft über ein integriertes Potentiometer oder einen externen Spannungsteiler realisiert, ist entscheidend für die optimale Lesbarkeit der Zeichen, da sie die Spannung über den Pixeln beeinflusst und somit die Transparenz des Flüssigkristalls steuert.
Vergleich mit anderen Displaytechnologien
Im Vergleich zu OLED- oder TFT-Displays bietet das LCD MO82 DIP eine deutlich einfachere Ansteuerung und einen geringeren Stromverbrauch, insbesondere wenn die Hintergrundbeleuchtung dimmbar ist oder abgeschaltet werden kann. Während OLEDs brillante Farben und tiefe Schwarzwerte liefern, sind sie oft teurer und können bei ständig angezeigten statischen Inhalten anfällig für Einbrennen sein. TFT-Displays bieten hohe Auflösungen und Grafikleistung, sind aber in der Regel komplexer in der Ansteuerung und deutlich energiehungriger. Für Anwendungen, bei denen es primär um die Anzeige von Texten, Zahlen und einfachen Symbolen geht und die Kosteneffizienz sowie der geringe Platzbedarf im Vordergrund stehen, ist das LCD MO82 DIP eine technologisch ausgereifte und praxiserprobte Wahl. Seine Stärke liegt in der Zuverlässigkeit und der einfachen Implementierung, was es zu einem bevorzugten Bauteil für viele Embedded-Systeme macht.
FAQ – Häufig gestellte Fragen zu LCD MO82 DIP – Minimodul 40×20 mm
Was sind die Hauptvorteile des LCD MO82 DIP im Vergleich zu größeren Displays?
Der Hauptvorteil liegt im extrem kompakten Formfaktor von nur 40×20 mm, was es ideal für Geräte mit sehr begrenztem Platz macht. Zudem ist die Ansteuerung durch die integrierte Controller-Logik und die parallele Schnittstelle deutlich einfacher und erfordert weniger externe Komponenten. Dies führt zu geringeren Kosten und einem schnelleren Entwicklungszyklus.
Welche Art von Daten kann das LCD MO82 DIP anzeigen?
Das Modul ist als Zeichen-Display konzipiert. Es kann 40 Zeichen pro Zeile über zwei Zeilen hinweg darstellen. Dies umfasst standardmäßige ASCII-Zeichen, Zahlen, Buchstaben sowie oft eine Auswahl an Sonder- und Symbolzeichen, die für die Anzeige von Messwerten, Statusmeldungen, Menüoptionen oder kurzen Textinformationen ausreichen.
Ist das LCD MO82 DIP für den Einsatz im Außenbereich geeignet?
Die Eignung für den Außeneinsatz hängt stark von der konkreten Umgebung und der Kapselung des Gesamtgeräts ab. LCDs selbst sind empfindlich gegenüber extremen Temperaturen (sowohl Hitze als auch Kälte) und direkter Sonneneinstrahlung, die das Display beschädigen kann. Die integrierte Hintergrundbeleuchtung kann ebenfalls durch Umwelteinflüsse beeinträchtigt werden. Für Außeneinsätze sind oft spezielle, robustere LCD-Varianten mit breiteren Temperaturbereichen und speziellen Beschichtungen erforderlich.
Wie wird die Hintergrundbeleuchtung des LCD MO82 DIP gesteuert?
Die Hintergrundbeleuchtung wird in der Regel über spezielle Pins am Modul angesteuert und kann oft direkt von der Versorgungsspannung aktiviert werden. Bei einigen Modulen ist es möglich, die Helligkeit über PWM (Pulsweitenmodulation) zu regeln oder sie bei Bedarf ganz auszuschalten, um Energie zu sparen. Die genaue Steuerungsmethode ist abhängig von der spezifischen Implementierung des Moduls und dem verwendeten Controller.
Kann ich eigene Zeichen auf dem LCD MO82 DIP erstellen?
Ja, viele LCD-Controller, die in Modulen wie dem MO82 DIP verwendet werden (z.B. HD44780-kompatible), unterstützen die Erstellung von benutzerdefinierten Zeichen (Custom Characters). Dies ermöglicht es Ihnen, spezifische Symbole oder Grafikelemente zu definieren, die dann wie Standardzeichen auf dem Display angezeigt werden können. Dazu müssen Sie eine Bitmap-Definition des Zeichens an den Controller senden.
Welche Mikrocontroller eignen sich am besten für die Ansteuerung des LCD MO82 DIP?
Das LCD MO82 DIP kann mit nahezu jedem Mikrocontroller angesteuert werden, der über genügend digitale I/O-Pins verfügt, um die parallele Schnittstelle zu bedienen. Sehr beliebt und gut dokumentiert sind beispielsweise Boards wie Arduino (Uno, Nano, Mega), Raspberry Pi (mit GPIO-Pins) sowie verschiedene Prozessoren von Microchip (PIC) oder STMicroelectronics (STM32). Die Ansteuerung über Bibliotheken, die für gängige Entwicklungsumgebungen verfügbar sind, vereinfacht den Prozess erheblich.
Wie wird der Kontrast des LCDs eingestellt?
Der Kontrast des Displays wird typischerweise über ein kleines Potentiometer am Modul selbst oder durch einen externen Spannungsteiler eingestellt, der an eine Kontraststeuerungs-(Vo)-Pin angeschlossen wird. Durch Drehen des Potentiometers oder Anpassen der Spannung wird der Kontrast verändert, um die Lesbarkeit der angezeigten Zeichen zu optimieren. Ein zu hoher Kontrast kann die Zeichen verschwimmen lassen, während ein zu niedriger Kontrast sie kaum sichtbar macht.
