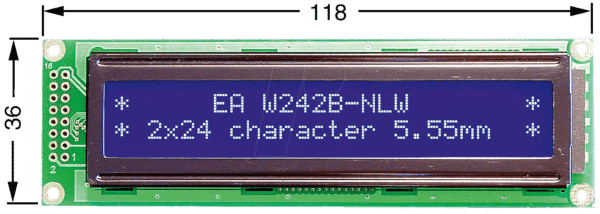

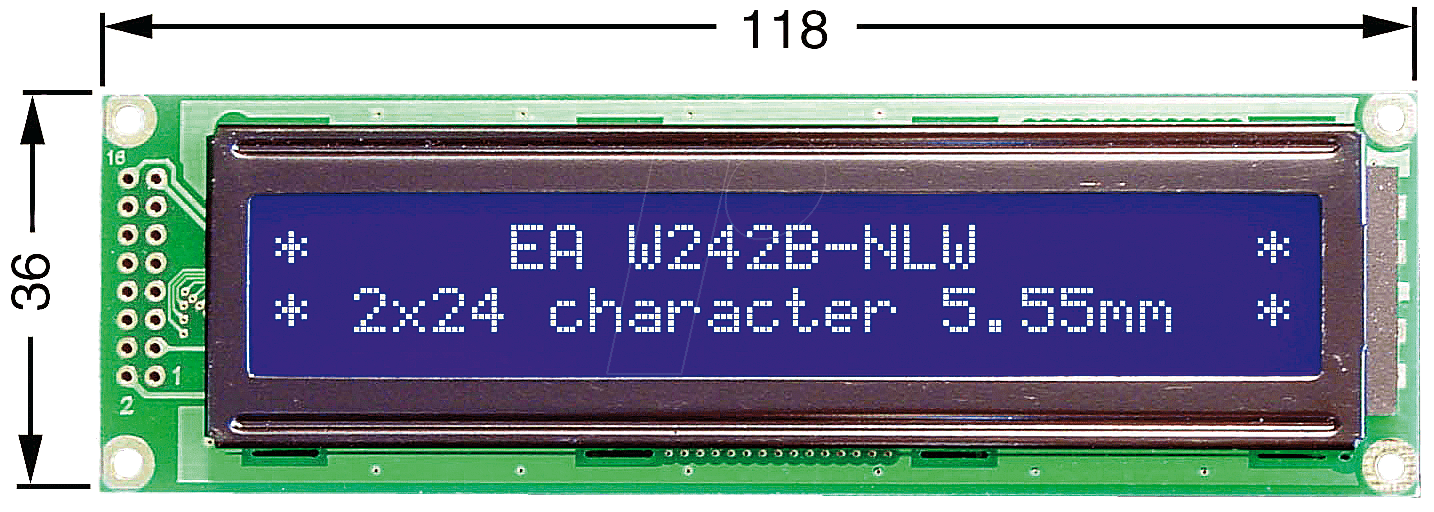

Hochwertiges LCD-Modul 2×24 Zeichen mit Hintergrundbeleuchtung für präzise Anzeigen
Benötigen Sie eine zuverlässige und klare Anzeige für Ihre Elektronikprojekte, Industrieanwendungen oder Prototypen? Das LCD 242A BL – LCD-Modul mit 2×24 Zeichen, einer schlanken Bauhöhe von 5,6 mm, blau/weißer Darstellung und integrierter Hintergrundbeleuchtung ist die ideale Lösung. Dieses Modul bietet eine ausgezeichnete Lesbarkeit auch unter schwierigen Lichtverhältnissen und ist speziell für Entwickler, Ingenieure und Hobbyisten konzipiert, die Wert auf Präzision, Langlebigkeit und einfache Integration legen.
Überragende Lesbarkeit und Vielseitigkeit für anspruchsvolle Anwendungen
Das LCD 242A BL zeichnet sich durch seine klare blau/weiße Darstellung aus, die eine hervorragende Kontrastverhältnis bietet. Die integrierte Hintergrundbeleuchtung (BL) sorgt für eine gleichmäßige und helle Ausleuchtung, wodurch die Anzeige auch bei schwachem Umgebungslicht oder aus verschiedenen Blickwinkeln mühelos ablesbar ist. Mit seiner Zeichenkapazität von 2×24 ist es perfekt geeignet, um Menüpunkte, Statusinformationen, Messwerte oder kurze Textnachrichten darzustellen. Die geringe Bauhöhe von nur 5,6 mm ermöglicht zudem den Einsatz in platzkritischen Umgebungen, wo Standard-LCDs an ihre Grenzen stoßen.
Technische Exzellenz und einfache Integration
Die Konstruktion des LCD 242A BL basiert auf etablierten Technologien, die für ihre Robustheit und Zuverlässigkeit bekannt sind. Die Ansteuerung erfolgt über gängige Schnittstellen, was die Einbindung in bestehende Systeme vereinfacht. Entwickler profitieren von der einfachen Handhabung und der breiten Kompatibilität mit Mikrocontrollern und Entwicklungsumgebungen. Die präzise Fertigung gewährleistet eine konsistente Performance über viele Betriebsstunden hinweg.
Hauptvorteile des LCD 242A BL – LCD-Modul
- Hervorragende Lesbarkeit: Klare blau/weiße Zeichen auf dunklem Hintergrund mit einer optimierten Kontrastleistung.
- Integrierte Hintergrundbeleuchtung: Gleichmäßige und helle Ausleuchtung für den Einsatz in unterschiedlichen Lichtverhältnissen.
- Kompaktes Design: Mit einer Bauhöhe von nur 5,6 mm ideal für platzsparende Anwendungen.
- Große Zeichenkapazität: 2 Zeilen à 24 Zeichen bieten ausreichend Platz für informative Anzeigen.
- Einfache Ansteuerung: Kompatibel mit gängigen Mikrocontroller-Schnittstellen und Entwicklungsumgebungen.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer.
- Breites Anwendungsspektrum: Geeignet für Industrie, Prototyping, Messtechnik und Hobbyprojekte.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Das LCD 242A BL ist ein monochromes Grafik-LCD-Modul, das auf der Twisted-Nematic (TN) oder ähnlicher Flüssigkristalltechnologie basiert, um eine schnelle Reaktionszeit und gute Blickwinkelstabilität zu gewährleisten. Die Zeichen werden in einer 5×8-Punktmatrix-Auflösung dargestellt, was eine klare und gut lesbare Schriftform ermöglicht. Die integrierte Konstantstromquelle für die Hintergrundbeleuchtung sorgt für eine stabile Helligkeit und minimiert den Stromverbrauch, was besonders bei batteriebetriebenen Geräten von Vorteil ist.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des LCD 242A BL macht es zu einer bevorzugten Wahl für eine breite Palette von Anwendungen:
- Industrielle Steuerungen: Anzeige von Maschinenzuständen, Parametern und Alarmmeldungen in Fertigungsumgebungen.
- Messtechnik: Darstellung von Messwerten von Sensoren, Oszilloskopen oder anderen Diagnosegeräten.
- Laborausstattung: Anzeigen in wissenschaftlichen Instrumenten, pH-Messgeräten oder Spektrometern.
- Automatisierungstechnik: Statusanzeigen in Smart-Home-Systemen oder Gebäudeleittechnik.
- Prototyping und Embedded Systems: Als intuitives Interface für eigene Entwicklungen und Projekte.
- Medizintechnik: Anzeige von Vitaldaten oder Bedienmenüs in medizinischen Geräten.
- Verkaufsautomaten und Kassensysteme: Klare Preis- und Produktanzeigen.
Qualitätsmerkmale und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Anzeigetyp | Monochromes Grafik-LCD-Modul |
| Zeichenformat | 2 Zeilen x 24 Zeichen |
| Zeichenauflösung | 5×8 Punkte pro Zeichen |
| Hintergrundbeleuchtung | Integrierte LED-Hintergrundbeleuchtung (typisch blau/weiß) |
| Bauhöhe | Nur 5,6 mm, für platzsparende Integration |
| Betriebsspannung | Typisch 5V DC, mit niedrigem Stromverbrauch |
| Controller-IC | Integrierter oder extern anzubindender Controller (z.B. HD44780-kompatibel) |
| Betriebstemperaturbereich | Breit gefächert, typischerweise -20°C bis +70°C für zuverlässigen Einsatz |
| Schnittstellenanschluss | Pin-Header für einfache Verbindung mit Breadboards oder Leiterplatten |
| Gehäusematerial | Robuster Kunststoffrahmen mit schützendem LCD-Glas |
| Display-Farbe | Zeichen in Blau, Hintergrund Weiß (oder umgekehrt, je nach Konfiguration) |
Häufig gestellte Fragen zu LCD 242A BL – LCD-Modul, 2×24, H:5,6mm, bl/ws, m.Bel.
Wie wird das LCD 242A BL mit Strom versorgt?
Das LCD 242A BL wird typischerweise mit einer Gleichspannung von 5 Volt (5V DC) betrieben. Die genauen Spannungswerte für das Display selbst und die Hintergrundbeleuchtung sind im Datenblatt des Herstellers spezifiziert, aber ein Standard-Netzteil oder eine stabile Spannungsquelle ist in der Regel ausreichend.
Ist die Hintergrundbeleuchtung des LCD 242A BL dimmbar?
Ob die Hintergrundbeleuchtung dimmbar ist, hängt vom spezifischen Controller-IC und der Implementierung ab. In vielen Fällen kann die Helligkeit der LED-Hintergrundbeleuchtung durch Pulsweitenmodulation (PWM) oder durch Anpassung der Betriebsspannung der LEDs gesteuert werden, sofern dies in der Schaltung vorgesehen ist.
Welche Art von Schnittstelle verwendet das LCD 242A BL für die Datenübertragung?
Das LCD 242A BL verwendet üblicherweise eine parallele Schnittstelle, die mit Standard-Controller-ICs wie dem HD44780 oder dessen kompatiblen Pendants kompatibel ist. Dies ermöglicht eine einfache Ansteuerung über die GPIO-Pins von Mikrocontrollern.
Wie viele Pins hat das LCD 242A BL und was ist ihre Funktion?
Die genaue Anzahl der Pins kann variieren, aber typischerweise verfügt ein solches Modul über 14 bis 16 Pins. Dazu gehören Stromversorgung (VCC, GND), Kontrastregelung (VO), Registerauswahl (RS), Lese-/Schreibkontrolle (R/W), Enable (E) sowie Datenleitungen (D0-D7) für die parallele Datenübertragung. Einige Pins können auch für die Hintergrundbeleuchtung vorgesehen sein.
Ist das LCD 242A BL für den Einsatz in rauen Umgebungen geeignet?
Mit seinem robusten Kunststoffrahmen und dem gut geschützten LCD-Glas ist das Modul für viele industrielle und technische Umgebungen gut geeignet. Der angegebene Betriebstemperaturbereich ist entscheidend für die Zuverlässigkeit. Extreme Temperaturen, hohe Luftfeuchtigkeit oder starke Vibrationen können die Lebensdauer beeinflussen und sollten bei der Installation berücksichtigt werden.
Benötige ich zusätzliche Komponenten, um das LCD 242A BL zu betreiben?
Um das LCD 242A BL zu betreiben, benötigen Sie in der Regel eine stabile Stromversorgung (z.B. 5V DC), einen Mikrocontroller oder eine andere Logikeinheit zur Steuerung und Anzeige von Daten, sowie eventuell einen Potentiometer zur Kontrastregelung und einige Verbindungskabel. Ein dedizierter LCD-Controller-Chip kann integriert sein oder extern hinzugefügt werden.
Was bedeutet die Angabe „bl/ws“ bei diesem LCD-Modul?
„bl/ws“ steht für „blue/white“ (blau/weiß). Dies beschreibt die Farbkombination der Anzeige, bei der die Zeichen typischerweise in einem deutlichen Blau auf einem hellen, oft weißen oder hellgrauen Hintergrund dargestellt werden. Diese Kombination bietet einen sehr guten Kontrast und eine hohe Lesbarkeit.
