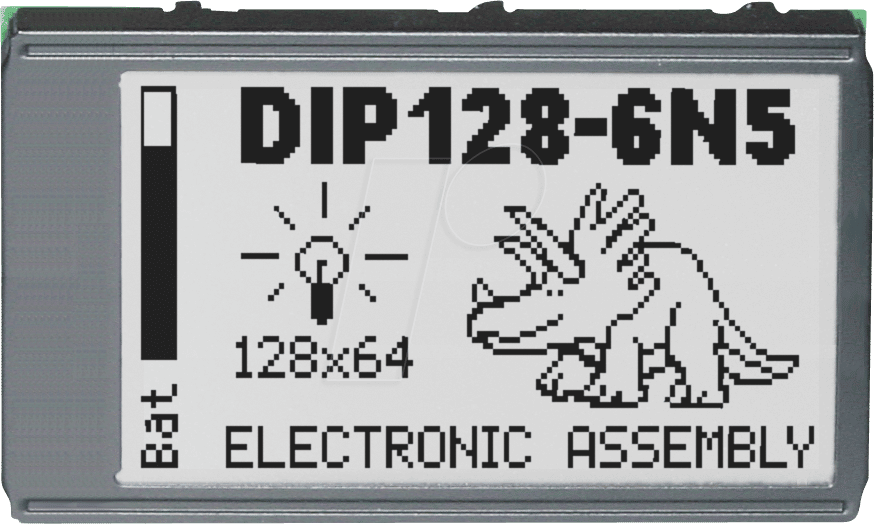

Präzise Darstellung für Ihre Projekte: LCD 128SW DIP – Das Grafikmodul für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und leistungsstarken Displaylösung, um Daten und Informationen übersichtlich darzustellen? Das LCD 128SW DIP – ein LCD DIP-Grafikmodul mit einer Auflösung von 128 x 64 Punkten – ist die ideale Wahl für Entwickler, Hobbyisten und Ingenieure, die eine präzise und detailreiche Anzeige für ihre elektronischen Projekte benötigen. Dieses Modul löst das Problem der Informationsvisualisierung in kompakten und oft ressourcenbeschränkten Systemen, indem es klare Grafiken und Text auf kleinstem Raum ermöglicht.
Überlegene Darstellungsqualität und Flexibilität
Das LCD 128SW DIP zeichnet sich durch seine hohe Pixeldichte von 128 x 64 Punkten aus, die eine detaillierte und scharfe Darstellung von Grafiken, Symbolen und Text ermöglicht. Im Gegensatz zu einfacheren Segmentanzeigen oder textbasierten LCDs bietet dieses Grafikmodul die Flexibilität, komplexe Benutzeroberflächen, Diagramme oder sogar kleine Bilder zu visualisieren. Die DIP-Bauform (Dual In-line Package) gewährleistet zudem eine einfache und sichere Montage auf Breadboards oder durch gesteckte Verbindungen, was die Integration in Prototypen und Kleinserien erheblich vereinfacht. Die Ansteuerung über standardisierte Schnittstellen minimiert den Aufwand für die Anbindung an Mikrocontroller, während die hohe Kontrastratio und die breiten Betrachtungswinkel für eine exzellente Lesbarkeit unter verschiedenen Umgebungsbedingungen sorgen.
Technische Merkmale und Vorteile im Detail
Dieses Grafikmodul ist konzipiert, um anspruchsvollen Anforderungen gerecht zu werden:
- Hohe Auflösung: 128 x 64 Pixel für detaillierte Darstellungen.
- DIP-Gehäuse: Einfache Montage und gute elektrische Anbindung.
- Vielseitige Ansteuerung: Kompatibel mit einer breiten Palette von Mikrocontrollern (z.B. Arduino, Raspberry Pi, ESP32).
- Kontrastreiche Darstellung: Klare und gut lesbare Texte und Grafiken auch bei wechselnden Lichtverhältnissen.
- Geringer Stromverbrauch: Effiziente Energieaufnahme, ideal für batteriebetriebene Anwendungen.
- Breiter Betriebstemperaturbereich: Zuverlässiger Einsatz in unterschiedlichen Umgebungen.
- Umfangreiche Bibliotheken: Zahlreiche Softwarebibliotheken erleichtern die Programmierung und Anzeige von Inhalten.
Struktur und Interaktion
Die Struktur des LCD 128SW DIP ist auf maximale Kompatibilität und einfache Handhabung ausgelegt. Das Modul verfügt über eine definierte Pinbelegung, die eine direkte Verbindung zu digitalen I/O-Pins eines Mikrocontrollers ermöglicht. Die Kommunikation erfolgt in der Regel über serielle Schnittstellen wie SPI oder I2C, was eine geringe Anzahl von benötigten Pins zur Folge hat. Dies ist besonders vorteilhaft, wenn die Anzahl der verfügbaren GPIOs auf dem Mikrocontroller begrenzt ist. Die Fähigkeit, Pixel einzeln anzusteuern, eröffnet eine Welt von Möglichkeiten für die Darstellung von Informationen:
- Erstellung komplexer Menüs: Intuitive Benutzeroberflächen für Ihre Geräte.
- Anzeige von Diagrammen und Graphen: Visualisieren von Sensordaten oder Prozessparametern.
- Darstellung von Symbolen und Icons: Visuelle Rückmeldungen und Statusanzeigen.
- Kleine grafische Animationen: Ansprechende visuelle Effekte zur Benutzerführung.
- Generierung von Barcodes oder QR-Codes: Direkte Ausgabe von Informationen zur Scannung.
Die 128 x 64 Pixel Auflösung bietet eine signifikante Verbesserung gegenüber einfacheren Displays, da sie es ermöglicht, nicht nur Text, sondern auch grafische Elemente darzustellen. Dies ist entscheidend für Anwendungen, bei denen eine visuelle Rückmeldung oder eine komplexere Informationsdarstellung erforderlich ist. Ob Sie Messwerte, Statusinformationen oder sogar kleine, benutzerdefinierte Grafiken anzeigen möchten, dieses Modul bietet die notwendige Detailtreue.
Detaillierte Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | LCD 128SW DIP – LCD DIP-Grafikmodul |
| Auflösung | 128 x 64 Pixel |
| Displaytyp | Monochromatisches Grafik-LCD (oft ST7920 Controller oder kompatibel) |
| Anschlussart | DIP (Dual In-line Package) für einfache Steckverbindungen oder Lötanschlüsse |
| Schnittstelle | Typischerweise parallel (8-Bit) oder seriell (SPI/I2C-fähig je nach Controller-Variante) |
| Hintergrundbeleuchtung | Integrierte LED-Hintergrundbeleuchtung (Farbe je nach Modellvariante, oft blau oder grün) |
| Betriebsspannung | Typischerweise 5V oder 3.3V (abhängig vom Controller und der Anwendung) |
| Controller-Chip | Vielfach ein integrierter Controller wie z.B. der ST7920, der direkte Pixeladressierung ermöglicht. |
| Gehäusematerial | Robuster Kunststoffrahmen mit schützender LCD-Folie. |
| Einsatztemperatur | Kommerzieller Bereich, typischerweise 0°C bis +50°C, erweiterte Bereiche sind möglich. |
Umfassende Anwendungsbereiche
Das LCD 128SW DIP findet aufgrund seiner Vielseitigkeit und Leistungsfähigkeit in einer breiten Palette von Anwendungen Einsatz:
- Industrielle Steuerungen: Zur Anzeige von Prozessparametern, Alarmen und Bedieneranleitungen.
- Messtechnik: Visualisierung von Messergebnissen, Grafiken und Statusinformationen von Messgeräten.
- Hobby-Elektronik und Maker-Projekte: Ermöglicht komplexe Benutzeroberflächen für eigene Kreationen.
- Prototypenentwicklung: Schnelle und flexible Integration in Entwicklungssysteme.
- Kleinserienfertigung: Kostengünstige und zuverlässige Displaylösung für Produkte.
- Medizintechnik (nicht-kritische Anzeigen): Anzeige von Betriebszuständen oder einfachen Daten.
- Automatisierungstechnik: Darstellung von Statusmeldungen und Konfigurationsdaten.
Die Wahl eines Grafikmoduls mit 128 x 64 Pixeln gegenüber einer niedrigeren Auflösung ermöglicht eine deutlich verbesserte Benutzererfahrung und die Darstellung von mehr relevanten Informationen auf einen Blick. Dies reduziert die Notwendigkeit für durchblätternde Menüs und verbessert die Effizienz bei der Bedienung von Geräten.
FAQ – Häufig gestellte Fragen zu LCD 128SW DIP – LCD DIP-Grafikmodul, 128 x 64 Punkte
Ist das LCD 128SW DIP für Anfänger geeignet?
Ja, das LCD 128SW DIP ist auch für Anfänger gut geeignet. Die DIP-Bauform erleichtert die Anbindung, und es gibt zahlreiche verfügbare Bibliotheken für gängige Mikrocontroller-Plattformen, die die Programmierung und Anzeige von Inhalten vereinfachen.
Welche Schnittstellen werden für die Ansteuerung des LCD 128SW DIP typischerweise verwendet?
Die Ansteuerung erfolgt meist über serielle Schnittstellen wie SPI (Serial Peripheral Interface) oder I2C (Inter-Integrated Circuit), was die Anzahl der benötigten Pins am Mikrocontroller reduziert. Einige Varianten unterstützen auch eine parallele 8-Bit-Ansteuerung.
Wie hoch ist die Zeichenkapazität des LCD 128SW DIP?
Bei einer Auflösung von 128 x 64 Pixeln hängt die genaue Zeichenkapazität von der gewählten Schriftart und -größe ab. Typischerweise können etwa 8 Zeilen mit je 16 bis 21 Zeichen dargestellt werden, wobei auch grafische Elemente integriert werden können.
Benötigt das LCD 128SW DIP eine separate Stromversorgung für die Hintergrundbeleuchtung?
In der Regel wird die Hintergrundbeleuchtung über die gleiche Spannungsversorgung wie das Modul selbst betrieben. Die genauen Spezifikationen bezüglich Stromaufnahme der Hintergrundbeleuchtung entnehmen Sie bitte dem Datenblatt des spezifischen Modells.
Kann ich individuelle Grafiken oder Logos auf dem LCD 128SW DIP anzeigen?
Ja, das ist ein Hauptvorteil von Grafikmodulen. Sie können benutzerdefinierte Grafiken, Logos oder Icons erstellen und pixelgenau auf dem Display darstellen, vorausgesetzt, die Grafik passt in die Auflösung von 128 x 64 Pixeln.
Ist die Hintergrundbeleuchtung des LCD 128SW DIP austauschbar?
Die Hintergrundbeleuchtung ist in den meisten Fällen fest integriert und nicht als einzelnes austauschbares Bauteil konzipiert. Die Farbe der Hintergrundbeleuchtung (z.B. blau, grün, weiß) ist herstellerabhängig und wird bei der Bestellung spezifiziert.
Welchen Controller-Chip verwendet das LCD 128SW DIP üblicherweise?
Das LCD 128SW DIP wird häufig mit dem weit verbreiteten und leistungsfähigen ST7920 Controller-Chip ausgestattet, der eine flexible Ansteuerung der einzelnen Pixel ermöglicht.
