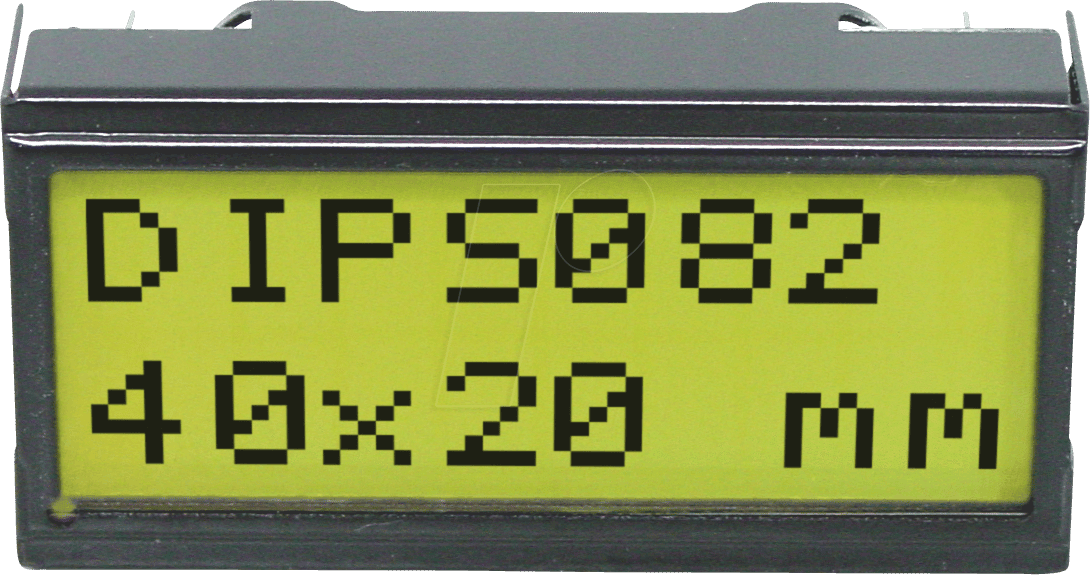

Präzise Informationen für Ihre Projekte: LCD 082 DIP – Das Dotmatrix-Display für klare Darstellungen
Sie benötigen eine zuverlässige und kostengünstige Lösung zur Anzeige von Text und numerischen Daten in Ihren Elektronikprojekten? Das LCD 082 DIP – ein kompaktes 2×8 Zeichen Dotmatrix-Display mit brillanter grüner Beleuchtung – ist die ideale Wahl für Entwickler, Bastler und Ingenieure, die Wert auf Klarheit und einfache Integration legen. Dieses Modul löst das Problem der unzureichenden oder unübersichtlichen Informationsdarstellung in Steuerungssystemen, Messgeräten und Prototypen.
Die Vorteile des LCD 082 DIP im Überblick
Warum sollten Sie sich für das LCD 082 DIP entscheiden? Dieses Display bietet eine überlegene Lösung gegenüber rudimentären Anzeigen durch seine klare Lesbarkeit, einfache Ansteuerung und kompakte Bauform. Es ist speziell dafür konzipiert, technische Informationen präzise und übersichtlich zu präsentieren, was es zu einem unverzichtbaren Baustein für eine Vielzahl von Anwendungen macht.
- Hohe Lesbarkeit: Die grüne Dotmatrix-Anzeige gewährleistet auch bei unterschiedlichen Lichtverhältnissen eine gute Ablesbarkeit, was für den Dauereinsatz in industriellen oder experimentellen Umgebungen essenziell ist.
- Kompakte Abmessungen: Mit seiner geringen Größe von 2 Zeilen à 8 Zeichen fügt sich das Modul nahtlos in jedes Gehäuse oder auf jede Platine ein, ohne wertvollen Platz zu beanspruchen.
- Einfache Integration: Dank des Standard DIP-Gehäuses und der gut dokumentierten Schnittstellen ist die Anbindung an Mikrocontroller wie Arduino, Raspberry Pi oder PIC denkbar einfach und erfordert keine komplexen Schaltungen.
- Energieeffizienz: Im Vergleich zu größeren oder komplexeren Anzeigemodulen verbraucht das LCD 082 DIP nur wenig Energie, was es für batteriebetriebene Anwendungen besonders geeignet macht.
- Robuste Bauweise: Das Modul ist für den Einsatz in typischen Elektronikprojekten ausgelegt und trotzt den üblichen Beanspruchungen, die bei Prototypenentwicklung und im Bastelbereich auftreten können.
- Vielseitige Anwendungsbereiche: Von einfachen Statusanzeigen bis hin zur Darstellung von Messergebnissen – die Flexibilität dieses Displays eröffnet zahlreiche Möglichkeiten.
Detaillierte Produktmerkmale und Spezifikationen
Das LCD 082 DIP ist ein sorgfältig konzipiertes Anzeigemodul, das auf bewährter LCD-Technologie basiert. Die Dotmatrix-Technik ermöglicht die Darstellung einer breiten Palette von Zeichen und Symbolen, während die integrierte grüne Hintergrundbeleuchtung für eine stets klare und gut sichtbare Ausgabe sorgt. Die Ansteuerung erfolgt typischerweise über serielle oder parallele Schnittstellen, was eine einfache Anbindung an eine Vielzahl von Mikrocontroller-Plattformen ermöglicht. Die DIP-Bauform erleichtert das steckbare Einsetzen auf Breadboards oder die Montage auf Leiterplatten mittels Lötverbindungen.
| Merkmal | Beschreibung |
|---|---|
| Anzeigetyp | Dotmatrix-LCD |
| Zeichen pro Zeile | 8 |
| Anzahl der Zeilen | 2 |
| Displayfarbe | Grün |
| Beleuchtungsfarbe | Grün (integriert) |
| Anschlussart | DIP (Dual In-line Package) für einfache Steckverbindung oder Lötmontage |
| Typische Ansteuerung | Seriell (z.B. I2C, SPI) oder Parallel |
| Stromversorgung | Geringer Energieverbrauch, typischerweise 5V |
| Betriebstemperaturbereich | Optimiert für den Einsatz in Hobby- und Entwicklungsanwendungen, präzise Angaben variieren je nach Hersteller, typischerweise von 0°C bis 50°C |
| Abmessungen (Modul) | Kompakte Bauform, passend für Standard-Prototypenplatinen |
| Zeichensatz | ASCII-kompatibel, unterstützt Groß- und Kleinbuchstaben, Zahlen und diverse Sonderzeichen |
Einsatzmöglichkeiten und Anwendungsbeispiele
Das LCD 082 DIP ist ein vielseitiger Baustein, der in einer breiten Palette von Anwendungen zum Einsatz kommt. Seine Fähigkeit, kurze Textnachrichten, numerische Werte oder Statusinformationen klar darzustellen, macht es zum idealen Kandidaten für:
- Prototypenentwicklung: Zur Anzeige von Messwerten, Parametern oder Betriebsstatus von experimentellen Schaltungen.
- Industrielle Steuerungen: Als Teil von Maschinensteuerungen zur Anzeige von Einstellungen, Fehlermeldungen oder Produktionsdaten.
- Mess- und Prüfgeräte: Zur Anzeige von Ergebnissen von Multimetern, Oszilloskopen oder anderen Prüfinstrumenten.
- Robotik: Zur Anzeige von Sensorwerten, Navigationsinformationen oder Zuständen von Robotersystemen.
- DIY-Projekte und Hobby-Elektronik: Ob Wetterstationen, Alarmanlagen oder kleine Haushaltshelfer – dieses Display wertet jedes Projekt auf.
- Bildungsbereich: Zur Vermittlung von Grundlagen der digitalen Anzeigetechnik und Mikrocontroller-Programmierung.
Die einfache Handhabung und die klare Ausgabe ermöglichen es Ihnen, Ihre Projekte professioneller und benutzerfreundlicher zu gestalten. Die grüne Dotmatrix bietet dabei einen angenehmen Kontrast und ist gut lesbar, ohne die Augen zu überanstrengen.
Technische Details und Programmieransätze
Die Programmierung des LCD 082 DIP erfolgt üblicherweise durch das Senden von Befehlen und Daten an das Display über die gewählte Schnittstelle. Bibliotheken für gängige Mikrocontroller-Plattformen vereinfachen diesen Prozess erheblich. So können Sie beispielsweise mit wenigen Zeilen Code Text auf dem Display ausgeben, den Cursor positionieren oder den Bildschirm löschen.
Die Darstellung von Zeichen erfolgt über ein 5×8-Pixel-Matrix pro Zeichen. Dies erlaubt eine flexible Gestaltung von Buchstaben, Zahlen und Symbolen. Die grüne Beleuchtung ist oft integriert und wird über eine separate Stromversorgung oder einen eigenen Pin angesteuert, was eine unabhängige Regelung der Helligkeit ermöglicht, falls vom Displaycontroller unterstützt.
Für eine optimale Integration ist es ratsam, sich mit den spezifischen Datenblättern der jeweiligen Display-Controller-Chips (z.B. HD44780-kompatible Controller) vertraut zu machen, um die volle Bandbreite der Ansteuerungsmöglichkeiten auszuschöpfen. Die DIP-Verpackung sorgt für eine stabile mechanische Verbindung und schützt die empfindlichen Pins.
Die Vorteile der grünen Dotmatrix-Darstellung
Die Wahl der grünen Dotmatrix-Farbe für das LCD 082 DIP ist nicht zufällig. Grün gilt als eine der am angenehmsten für das menschliche Auge wahrnehmbaren Farben. Dies reduziert die Ermüdung bei längerem Ablesen und sorgt für eine ausgezeichnete Lesbarkeit, insbesondere in Umgebungen mit wechselnden Lichtverhältnissen. Die Dotmatrix-Struktur ermöglicht zudem die Darstellung von Grafiken und Symbolen, die über einfache Zeichen hinausgehen und somit komplexere Informationen visuell aufbereiten.
FAQ – Häufig gestellte Fragen zu LCD 082 DIP – LCD DIP-Modul, Dotmatrix, 2×8 Zeichen, grün
Ist das LCD 082 DIP mit Arduino kompatibel?
Ja, das LCD 082 DIP ist hervorragend mit Arduino-Platine kompatibel. Dank standardisierter Ansteuerungslogik und der Verfügbarkeit von Bibliotheken können Sie das Display mit wenigen Schritten in Ihre Arduino-Projekte integrieren. Die DIP-Bauform erleichtert die Anbindung über Steckplatinen.
Welche Stromversorgung wird für das Modul benötigt?
Das LCD 082 DIP benötigt in der Regel eine Spannung von 5V für den Betrieb. Der Stromverbrauch ist dabei sehr gering, was es ideal für batteriebetriebene Anwendungen macht. Bitte prüfen Sie das spezifische Datenblatt für genaue Angaben.
Kann ich den Kontrast des Displays einstellen?
Ja, die meisten LCD DIP-Module, einschließlich des LCD 082 DIP, verfügen über einen Potentiometer-Anschluss (oft als VEE bezeichnet), der die Einstellung des Kontrasts ermöglicht. Dies ist entscheidend, um die optimale Lesbarkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten.
Welche Art von Zeichen kann das Display darstellen?
Das LCD 082 DIP kann dank seiner Dotmatrix-Struktur einen Großteil des ASCII-Zeichensatzes darstellen. Dazu gehören Groß- und Kleinbuchstaben, Zahlen von 0-9, verschiedene Satzzeichen sowie einige Symbolzeichen. Spezifische angepasste Zeichen sind bei vielen Controllern ebenfalls programmierbar.
Ist die grüne Beleuchtung fest integriert oder zuschaltbar?
Die grüne Beleuchtung ist typischerweise fest integriert und wird zusammen mit dem Display betrieben. In vielen Fällen kann die Beleuchtung jedoch über einen separaten Pin angesteuert oder über einen Widerstand gedimmt werden, um den Stromverbrauch zu reduzieren oder die Helligkeit anzupassen.
Wie einfach ist die Anbindung an einen Mikrocontroller?
Die Anbindung ist dank der DIP-Pins und der weit verbreiteten Ansteuerungslogik sehr einfach. Für viele Mikrocontroller-Plattformen gibt es fertige Bibliotheken, die die Programmierung von Textausgabe und Funktionen wie Cursor-Bewegung oder Bildschirm löschen stark vereinfachen.
Ist dieses Display für den Einsatz im Freien geeignet?
Das LCD 082 DIP ist primär für den Einsatz in geschützten Umgebungen konzipiert. Extreme Temperaturen, hohe Luftfeuchtigkeit oder direkte Sonneneinstrahlung können die Lebensdauer und die Leistung des Displays beeinträchtigen. Für Außeneinsätze sind spezielle, robustere Displays empfehlenswert.
