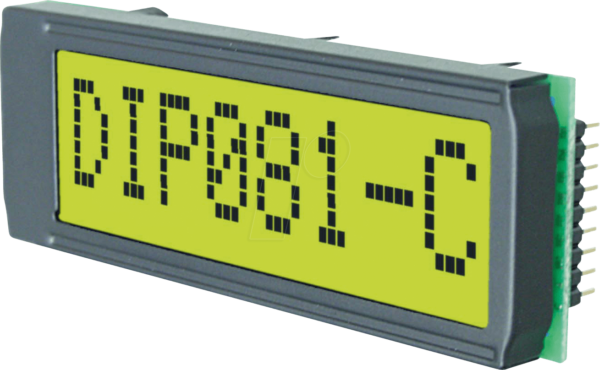

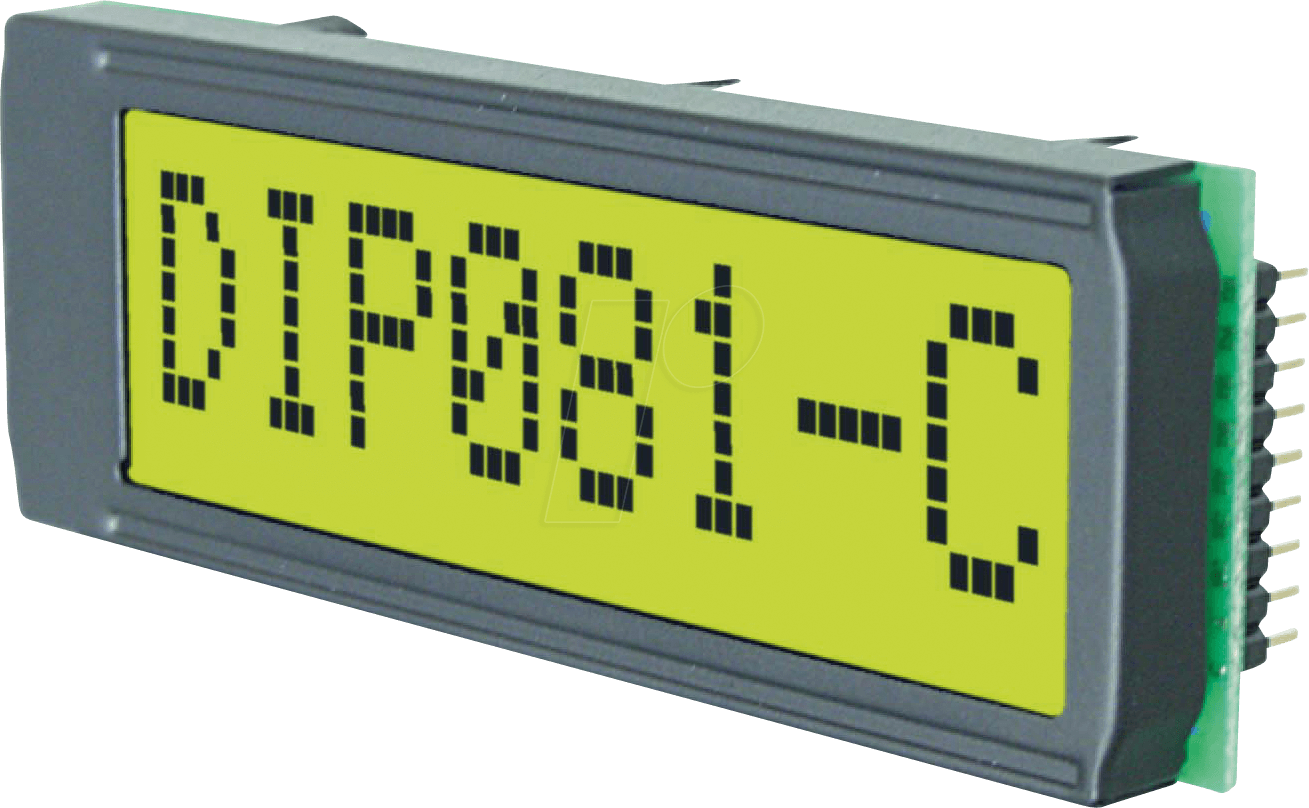

Präzise Anzeige für Ihre Elektronikprojekte: LCD 081 DIP – LCD-Display mit Standardcontroller für Printmontage
Suchen Sie nach einer zuverlässigen und einfach zu integrierenden Anzeige für Ihre elektronischen Geräte und Prototypen? Das LCD 081 DIP – LCD-Display mit Standardcontroller ist die optimale Lösung für Entwickler, Hobbyisten und Ingenieure, die eine klare und robuste Informationsanzeige benötigen. Dieses Display vereinfacht die Integration in Ihre Platinenlayouts und bietet eine herausragende Lesbarkeit für eine Vielzahl von Anwendungen.
Warum das LCD 081 DIP die überlegene Wahl ist
Im Vergleich zu einfacheren Segmentanzeigen oder proprietären Displays bietet das LCD 081 DIP eine beeindruckende Flexibilität und Kompatibilität dank seines Standardcontrollers. Die einfache Printmontage reduziert den Integrationsaufwand erheblich und gewährleistet eine sichere und dauerhafte Verbindung in Ihrer Hardware. Die klare Punktmatrix-Darstellung ermöglicht die Anzeige von Zeichen, Symbolen und einfachen Grafiken, was es zu einer vielseitigeren Lösung für komplexe Anzeigenanforderungen macht.
Hauptvorteile des LCD 081 DIP
- Einfache Integration: Speziell für die Printmontage konzipiert, ermöglicht dies eine direkte und stabile Bestückung auf Ihrer Leiterplatte.
- Standardcontroller: Kompatibel mit gängigen Mikrocontrollern und Entwicklungsumgebungen, was die Programmierung und Ansteuerung vereinfacht.
- Klare Lesbarkeit: Die Dot-Matrix-Struktur gewährleistet eine deutliche Darstellung von alphanumerischen Zeichen und Symbolen.
- Vielseitige Anwendung: Ideal für Messgeräte, Steuerungen, Automatisierungstechnik, Robotik und Prototypenentwicklung.
- Robuste Bauweise: Gefertigt für Zuverlässigkeit in anspruchsvollen Umgebungen.
- Energieeffizient: Geringer Stromverbrauch, perfekt für batteriebetriebene Anwendungen.
Technische Spezifikationen und Merkmale
Das LCD 081 DIP ist ein hochqualitatives Liquid Crystal Display, das speziell für die direkte Bestückung auf Leiterplatten entwickelt wurde. Sein integrierter Standardcontroller erleichtert die Ansteuerung durch eine breite Palette von Mikrocontroller-Architekturen, darunter AVR, PIC, Arduino und STM32. Die Displaytechnologie basiert auf transmissiver oder reflektiver Anzeige, je nach Ausführung, was eine Anpassung an unterschiedliche Umgebungslichtverhältnisse ermöglicht. Die Ansteuerung erfolgt typischerweise über eine serielle Schnittstelle oder parallele Datenleitungen, die über die DIP-Anschlüsse zugänglich sind. Die hohe Auflösung der Punktmatrix ermöglicht die Darstellung von bis zu 16 Zeichen in 2 Zeilen, wobei jedes Zeichen aus einer 5×8-Punktmatrix gebildet wird. Dies erlaubt nicht nur die Anzeige von Text, sondern auch von wichtigen Symbolen und einfachen Grafiken, die für Statusanzeigen oder Messwerte unerlässlich sind. Die Betriebsspannung liegt im Bereich von 3.3V bis 5V, was eine flexible Stromversorgung ermöglicht. Die typische Anzeigefarbe ist entweder monochromatisch grün oder blau auf hellem Hintergrund, wobei die Hintergrundbeleuchtung, falls vorhanden, wahlweise über separate Pins angesteuert werden kann, um den Energieverbrauch zu optimieren. Die Anschlussrasterung der DIP-Pins ist standardisiert und passt auf gängige Lochrasterplatinen sowie in speziell angefertigte Leiterplattendesigns.
| Merkmal | Beschreibung |
|---|---|
| Displaytyp | LCD (Liquid Crystal Display) |
| Controller | Standard-Controller, kompatibel mit gängigen Mikrocontrollern |
| Montageart | DIP (Dual In-line Package) für Printmontage |
| Zeichenkapazität | Typischerweise 16 Zeichen in 2 Zeilen |
| Zeichenmatrix | 5×8 Punkte pro Zeichen |
| Betriebsspannung | 3.3V bis 5V |
| Schnittstelle | Typischerweise serielle oder parallele Datenleitungen über DIP-Anschlüsse |
| Umgebungslicht | Geeignet für Innenanwendungen; optional mit Hintergrundbeleuchtung |
Umfassende Anwendungsbereiche
Das LCD 081 DIP mit Standardcontroller und Printmontage bietet eine breite Palette von Einsatzmöglichkeiten in der modernen Elektronikentwicklung. Seine einfache Integrationsfähigkeit macht es zur ersten Wahl für Prototypen in der Forschung und Entwicklung, wo schnelle Iterationen und flexible Anpassungen gefragt sind. In der industriellen Automatisierung findet es Anwendung zur Anzeige von Betriebszuständen, Soll- und Istwerten von Maschinen oder zur einfachen Menüführung bei Steuereinheiten. Für Messgeräte und Prüfstände liefert es präzise und gut lesbare Messwerte, die für die genaue Dokumentation und Analyse unerlässlich sind. Hobbyisten und Maker schätzen das Display für seine Zugänglichkeit und die Fülle an verfügbaren Bibliotheken für beliebte Mikrocontroller-Plattformen wie Arduino. Ob es um die Anzeige von Sensordaten, die Steuerung von Robotern oder die Darstellung von Informationen in einem benutzerdefinierten Gehäuse geht – das LCD 081 DIP liefert eine klare und verlässliche visuelle Schnittstelle. Die Langlebigkeit und die geringe Fehleranfälligkeit, bedingt durch die robuste Printmontage, machen es auch für langlebige Produkte zu einer wirtschaftlichen Wahl.
Häufig gestellte Fragen zu LCD 081 DIP – LCD-Display mit Standardcontroller, Print Montage
Wie wird das LCD 081 DIP an einen Mikrocontroller angeschlossen?
Das LCD 081 DIP verfügt über DIP-Pins, die eine direkte Verbindung zu den I/O-Ports Ihres Mikrocontrollers ermöglichen. Je nach Implementierung des Standardcontrollers auf dem Display können Sie entweder eine serielle Schnittstelle (z.B. SPI oder I2C) oder eine parallele Datenübertragung nutzen. Die Pinbelegung ist in der Regel standardisiert und wird in den technischen Datenblättern des jeweiligen Displayherstellers detailliert beschrieben.
Ist das LCD 081 DIP auch für den Außeneinsatz geeignet?
Das LCD 081 DIP ist primär für den Einsatz in geschützten Umgebungen konzipiert. Für den Außeneinsatz, wo Witterungsbedingungen wie Feuchtigkeit, Temperaturschwankungen und direkte Sonneneinstrahlung eine Rolle spielen, sind spezielle Gehäuse und eventuell Displays mit höherer Schutzklasse oder speziellen Beschichtungen erforderlich. Die Standardausführung kann unter solchen Bedingungen beeinträchtigt werden.
Welche Zeichen und Symbole kann das LCD 081 DIP darstellen?
Das Display nutzt eine 5×8 Punktmatrix für jedes Zeichen. Dies ermöglicht die Darstellung aller alphanumerischen Zeichen (A-Z, a-z, 0-9) sowie zahlreicher Sonderzeichen und Symbole. Je nach Controller-Firmware können auch benutzerdefinierte Zeichen oder einfache Grafiken realisiert werden, um Statusanzeigen oder visuelle Hinweise zu geben.
Benötigt das LCD 081 DIP eine externe Beschaltung zur Ansteuerung?
Das LCD 081 DIP integriert einen Standardcontroller, was die Notwendigkeit für externe Beschaltung minimiert. Die Hauptanschlüsse sind für die Stromversorgung (VCC, GND) und die Datenübertragung vorgesehen. Möglicherweise sind für die Kontrasteinstellung (VEE) oder die Steuerung der Hintergrundbeleuchtung (falls vorhanden) einige wenige zusätzliche Komponenten erforderlich, die jedoch oft im Bereich von wenigen Widerständen und Kondensatoren liegen.
Wie erfolgt die Kontrasteinstellung bei diesem LCD-Display?
Die Kontrasteinstellung wird typischerweise über einen separaten Pin (oft VEE oder ein ähnlicher Anschluss) realisiert, an den ein Potentiometer angeschlossen wird. Durch Verstellen des Potentiometers wird eine negative Spannung angelegt, die den Kontrast der angezeigten Zeichen auf dem LCD beeinflusst. Eine korrekte Einstellung ist entscheidend für die optimale Lesbarkeit.
Ist das LCD 081 DIP mit den gängigen Entwicklungsboards wie Arduino kompatibel?
Ja, das LCD 081 DIP ist aufgrund seines Standardcontrollers und der verbreiteten Anschlussmethoden sehr gut mit gängigen Entwicklungsboards wie Arduino kompatibel. Für Arduino existieren zahlreiche Bibliotheken, die die Ansteuerung solcher LCDs erheblich vereinfachen und eine schnelle Implementierung in Ihren Projekten ermöglichen.
Welchen Informationsgewinn bietet die DIP-Montage im Vergleich zu anderen Befestigungsarten?
Die DIP-Montage (Dual In-line Package) bietet einen erheblichen Informationsgewinn durch die direkte und mechanisch stabile Verbindung zur Leiterplatte. Dies minimiert Kontaktprobleme, verbessert die Signalintegrität und reduziert das Risiko von Brüchen an den Anschlussdrähten. Für Ingenieure bedeutet dies eine höhere Zuverlässigkeit und eine längere Lebensdauer der Anwendung, was die Fehlersuche erleichtert und die Entwicklungszeit verkürzt.
