LC 7818 – Der Spezial-Schaltregler für präzise Spannungsführung in anspruchsvollen Projekten
Sie suchen nach einer hochpräzisen und flexiblen Lösung zur Spannungsregelung für Ihre Elektronikprojekte, bei denen Standard-Schaltregler an ihre Grenzen stoßen? Der LC 7818 ist die Antwort für Entwickler und Bastler, die eine zuverlässige und vielseitige Spannungsversorgung benötigen, die exakt auf ihre spezifischen Anforderungen zugeschnitten werden kann. Mit seiner Fähigkeit, vier unabhängige Regelkanäle zu steuern, bietet dieser Spezial-Schaltregler eine nie dagewesene Kontrolle über verschiedene Spannungsniveaus.
Überlegene Flexibilität und Präzision: Warum LC 7818 die bessere Wahl ist
Im Gegensatz zu herkömmlichen integrierten Schaltreglern, die oft auf einen festen Ausgangsbereich beschränkt sind, ermöglicht der LC 7818 eine beeindruckende Bandbreite an Ausgangsspannungen von 0,3 bis 20 V und 1 bis 20 V. Diese extreme Flexibilität macht ihn zum idealen Baustein für Applikationen, die dynamisch angepasste oder eng tolerierte Spannungswerte erfordern. Die vier unabhängigen Kanäle eröffnen zudem die Möglichkeit, komplexe Schaltungen mit unterschiedlichen Spannungsanforderungen mit einem einzigen Bauteil zu versorgen, was Designkomplexität reduziert und wertvollen Platz auf der Platine spart. Die hohe Integrationsdichte und die spezialisierten Regelalgorithmen des LC 7818 garantieren eine stabile und rauschfreie Spannungsversorgung, die für empfindliche elektronische Komponenten unerlässlich ist.
Anwendungsbereiche und Leistungsmerkmale des LC 7818
Der LC 7818 Spezial-Schaltregler ist darauf ausgelegt, eine Vielzahl von Herausforderungen in der modernen Elektronik zu meistern. Seine Fähigkeit, sowohl negative als auch positive Spannungen präzise zu regeln, macht ihn besonders wertvoll für Audio-Schaltungen, Sensor-Interfaces oder komplexe Mikrocontroller-Systeme, die unterschiedliche Stromversorgungsbedürfnisse haben. Die hohe Effizienz des Schaltreglers minimiert die Verlustleistung, was ihn für batteriebetriebene Geräte und energieeffiziente Designs prädestiniert. Die integrierte Schutzschaltung gegen Überlast und Übertemperatur erhöht die Zuverlässigkeit und Lebensdauer Ihrer Schaltungen erheblich.
- Vier unabhängige Regelkanäle: Ermöglicht die gleichzeitige Versorgung verschiedener Schaltungsteile mit individuellen Spannungen.
- Breiter Spannungsbereich: Einstellbare Ausgangsspannungen von 0,3 V bis 20 V und 1 V bis 20 V bieten maximale Flexibilität.
- Hohe Präzision: Präzise Spannungsregelung für anspruchsvolle Applikationen, die eng tolerierte Werte erfordern.
- Integrierte Schutzfunktionen: Schutz vor Überlast und Übertemperatur gewährleistet Betriebssicherheit und Langlebigkeit.
- Energieeffizienz: Optimiert für geringe Verlustleistung, ideal für mobile und energiebewusste Anwendungen.
- Kompatibilität mit verschiedenen Lasttypen: Geeignet für eine breite Palette von elektronischen Komponenten und Systemen.
- Reduzierung der Schaltungs-Komplexität: Ersetzt potenziell mehrere diskrete Spannungswandler durch ein einziges Bauteil.
Technische Spezifikationen und Aufbau

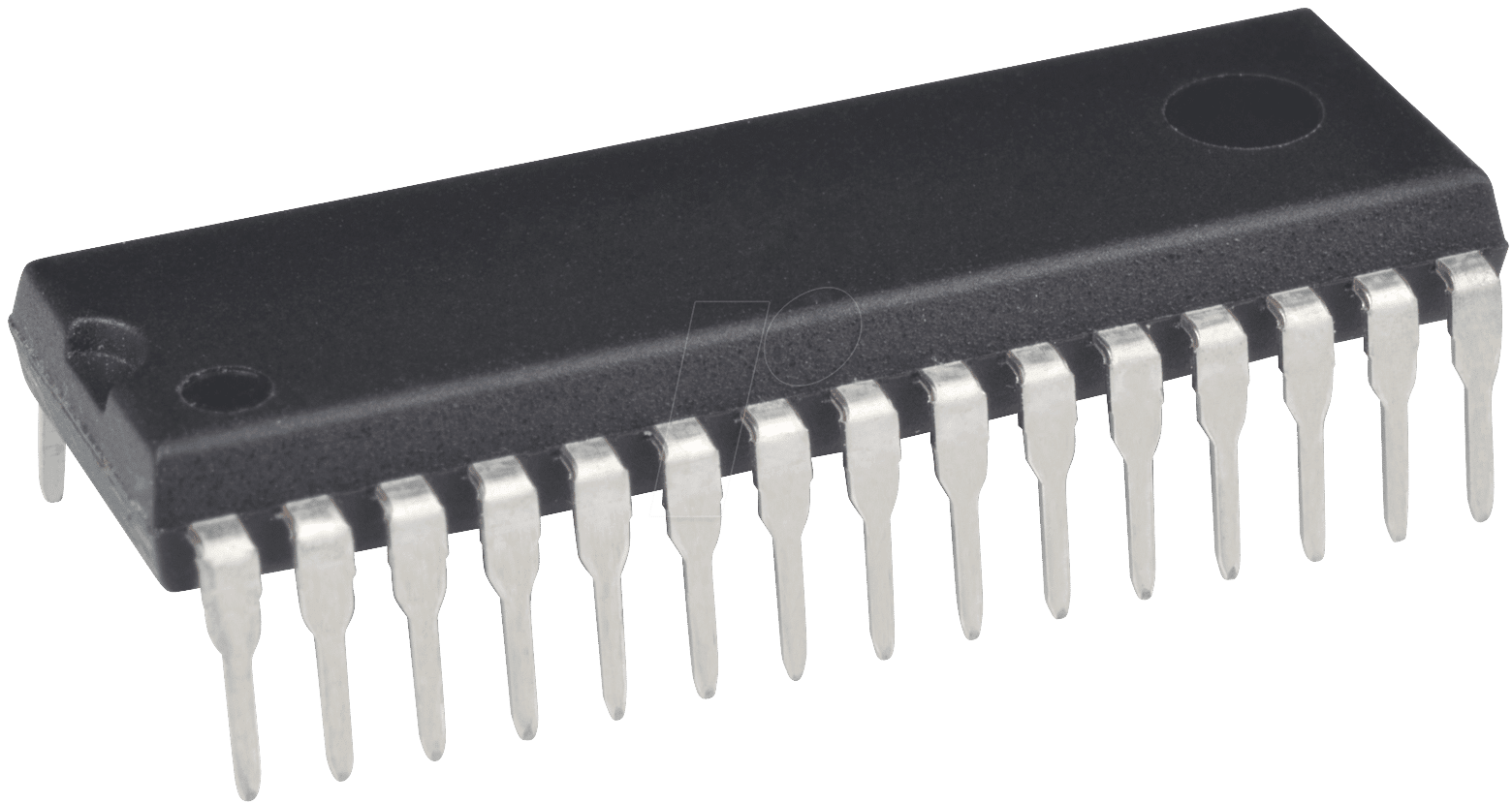

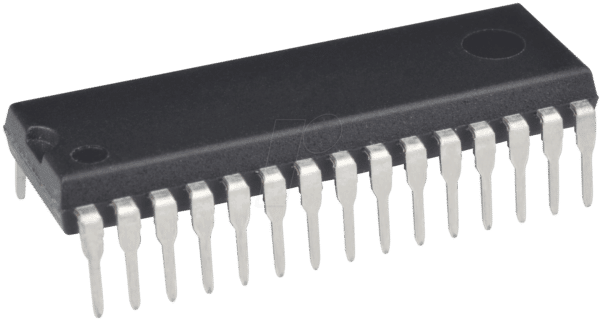

Der LC 7818 ist ein hochentwickelter Spezial-Schaltregler, der in einem robusten DIL-30 Gehäuse untergebracht ist. Dieses Gehäuseformat bietet eine ausgezeichnete thermische Anbindung und ermöglicht eine einfache Montage auf Standard-Leiterplatten (PCBs). Die interne Architektur des Chips ist auf maximale Performance und Zuverlässigkeit ausgelegt, mit optimierten Schaltfrequenzen, die eine gute Balance zwischen Effizienz und Komponentengröße ermöglichen. Die genaue Auswahl der externen Komponenten wie Spulen und Kondensatoren ist entscheidend, um die volle Leistungsfähigkeit des LC 7818 auszuschöpfen und die gewünschten Spannungs- und Stromanforderungen zu erfüllen. Die integrierten Gate-Treiber für die Schalttransistoren sind ebenfalls Teil des fortschrittlichen Designs, um schnelle und effiziente Schaltvorgänge zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Typ | Spezial-Schaltregler |
| Anzahl der Kanäle | 4-fach |
| Ausgangsspannungsbereich 1 | 0,3 V bis 20 V |
| Ausgangsspannungsbereich 2 | 1 V bis 20 V |
| Gehäuseform | DIL-30 |
| Regelprinzip | Schaltregelung (Switching Regulator) |
| Schutzschaltungen | Überlastschutz, Übertemperaturschutz |
| Typische Effizienz | Sehr hoch, abhängig von externer Beschaltung und Last |
Präzise Spannungssteuerung für anspruchsvolle Elektronikdesigns
Die Fähigkeit des LC 7818, vier separate Ausgangsspannungen mit hoher Präzision zu liefern, eröffnet neue Möglichkeiten für die Entwicklung von hochkomplexen elektronischen Geräten. Ob Sie an leistungsfähigen Stromversorgungen für FPGA-Systeme, präzise Bias-Spannungen für analoge Schaltungen oder flexible Energiespeicherlösungen arbeiten, dieser Spezial-Schaltregler bietet die nötige Kontrolle. Die individuelle Einstellbarkeit jedes Kanals erlaubt es Ihnen, Rüstzeiten zu minimieren und die Leistung von Batterien zu maximieren, indem nur die exakt benötigte Spannung geliefert wird. Dies ist besonders kritisch in mobilen Anwendungen, wo jede eingesparte Milliwatt Leistung die Betriebszeit signifikant verlängern kann.
Umfassende Kontrolle und Systemintegration
Die Integration von vier Regelkanälen in einem einzigen Bauteil reduziert die Komplexität des Platinenlayouts erheblich. Anstatt mehrere einzelne Spannungswandler zu verwenden, die mehr Platz und Verbindungen auf der Leiterplatte erfordern, bietet der LC 7818 eine kompakte und integrierte Lösung. Dies führt nicht nur zu kleineren und leichteren Geräten, sondern minimiert auch potenzielle Fehlerquellen durch weniger Lötstellen und Leiterbahnen. Die programmierbare Natur der Ausgangsspannungen kann zudem durch externe Steuerungs-Pins erweitert werden, was eine dynamische Anpassung der Spannungen während des Betriebs ermöglicht, beispielsweise zur Optimierung der Leistung oder zur Implementierung von Energiesparmodi. Die Wahl des DIL-30 Gehäuses erleichtert zudem die Handhabung und Montage in industriellen Umgebungen, wo bewährte und robuste Bauteilformate bevorzugt werden.
FAQ – Häufig gestellte Fragen zu LC 7818 – Spezial-Schaltregler, 4-fach, 0,3 … 20 V, 1 … 20 V, DIL-30
Was ist der Hauptvorteil des LC 7818 gegenüber Standard-Schaltreglern?
Der Hauptvorteil liegt in der extremen Flexibilität durch vier unabhängige und individuell einstellbare Ausgangsspannungen über einen sehr breiten Bereich (0,3-20 V und 1-20 V), was eine präzise Anpassung an spezifische Anwendungsanforderungen ermöglicht, die Standardregler nicht bieten können.
Für welche Art von Projekten ist der LC 7818 am besten geeignet?
Er ist ideal für komplexe Elektronikprojekte, die mehrere unterschiedliche und präzise Spannungsniveaus benötigen, wie z.B. hochentwickelte Audio-Verstärker, Sensor-Interfaces, Embedded-Systeme mit verschiedenen Spannungsschienen oder Prototypen mit variablen Spannungsanforderungen.
Wie wird die Ausgangsspannung des LC 7818 eingestellt?
Die Ausgangsspannung wird üblicherweise durch externe Widerstandsnetzwerke eingestellt, deren Werte basierend auf der gewünschten Spannung und den internen Referenzspannungen des Reglers berechnet werden. Das Datenblatt des LC 7818 gibt genaue Anleitungen zur Berechnung dieser Werte.
Welche externen Komponenten werden für den Betrieb des LC 7818 benötigt?
Zusätzlich zum LC 7818 selbst sind typischerweise Eingangskondensatoren zur Glättung der Eingangsspannung, Ausgangskondensatoren zur Stabilisierung der Ausgangsspannung sowie Induktivitäten (Spulen) für die Schaltfunktion erforderlich. Das genaue Design hängt von den gewünschten Ausgangsspannungen und Strömen ab.
Bietet der LC 7818 Schutzmechanismen für angeschlossene Schaltungen?
Ja, der LC 7818 verfügt über integrierte Schutzschaltungen gegen Überlast und Übertemperatur, um sowohl den Regler selbst als auch die angeschlossenen Geräte vor Schäden zu schützen.
Ist der LC 7818 für hohe Stromstärken geeignet?
Die maximale Ausgangsstromstärke pro Kanal ist abhängig von der externen Beschaltung und der thermischen Belastbarkeit des DIL-30 Gehäuses. Für sehr hohe Stromanforderungen müssen gegebenenfalls zusätzliche externe Leistungstransistoren mit dem LC 7818 kombiniert werden. Das Datenblatt enthält hierzu detaillierte Informationen.
Welche Vorteile bietet die Verwendung eines DIL-30 Gehäuses?
Das DIL-30 (Dual In-line Package) Gehäuse ist ein etabliertes und robustes Gehäuseformat, das eine einfache Montage auf Standard-Lochraster- oder Universal-Leiterplatten ermöglicht. Es bietet zudem eine gute thermische Anbindung und ist mechanisch widerstandsfähig, was für industrielle Anwendungen von Vorteil ist.
