Präzise Stromversorgung für anspruchsvolle Elektronikprojekte
Der L78L05ACU STM – Spannungsregler ist die essenzielle Komponente für Entwickler, Ingenieure und Hobbyisten, die eine stabile und zuverlässige 5-Volt-Versorgung benötigen. Wenn Sie nach einer Lösung suchen, die unerwünschte Spannungsschwankungen effektiv eliminiert und so die Lebensdauer sowie die Leistungsfähigkeit Ihrer empfindlichen elektronischen Schaltungen schützt, ist dieser Spannungsregler die ideale Wahl. Er adressiert das kritische Problem der Spannungsvariabilität in Stromversorgungen, indem er eine konstante Ausgangsspannung von +5 V liefert, was für eine Vielzahl von digitalen und analogen Anwendungen unerlässlich ist.
Überlegene Leistung und Zuverlässigkeit: Der L78L05ACU STM als Standard
Im Vergleich zu einfachen Widerstandsnetzwerken oder weniger präzisen Regulierungsmechanismen bietet der L78L05ACU STM eine signifikant höhere Genauigkeit und Stabilität. Seine feste Ausgangsspannung von +5 V, die mit einer Toleranz von 4% gehalten wird, stellt sicher, dass Ihre Geräte konsistent und innerhalb ihrer Spezifikationen arbeiten. Dies ist besonders wichtig in Anwendungen, wo selbst geringe Spannungsschwankungen zu Fehlfunktionen oder Beschädigungen führen können. Die integrierte Schutzschaltung gegen Überlast und Kurzschluss erhöht die Robustheit und macht ihn zu einer überlegenen Wahl für den professionellen und fortgeschrittenen Einsatz.
Kernfunktionalitäten und technische Vorteile

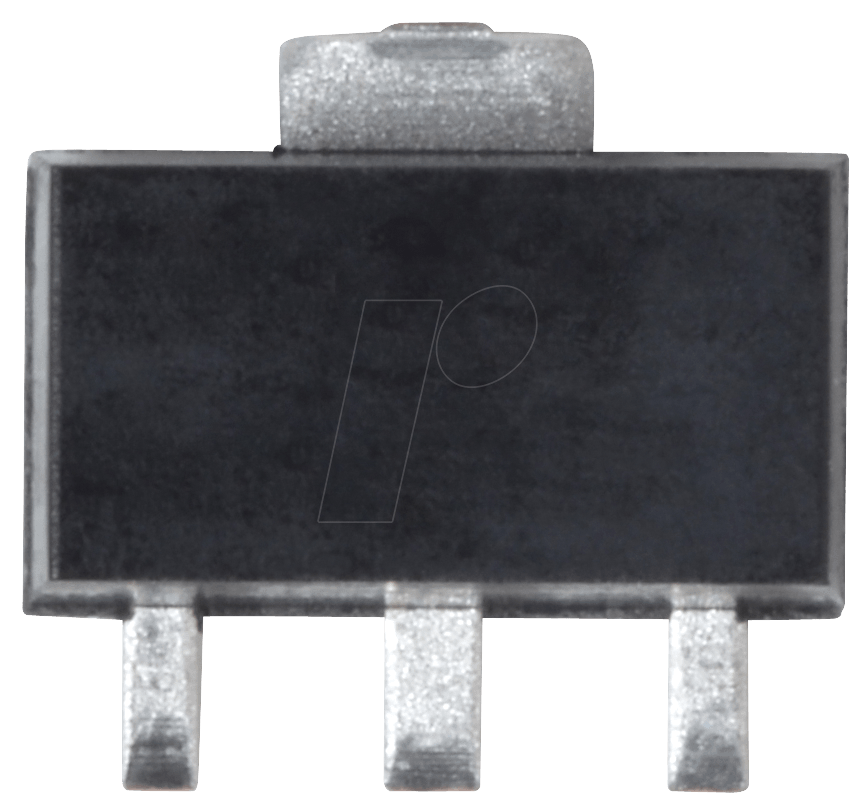

Der L78L05ACU STM ist ein linearer Spannungsregler, der entwickelt wurde, um eine konstante Ausgangsspannung unabhängig von Schwankungen der Eingangsspannung und der Last aufrechtzuerhalten. Sein geringer Stromverbrauch und seine kompakte Bauform im SOT-89-Gehäuse machen ihn ideal für Anwendungen mit begrenztem Platzangebot und geringem Energiebedarf.
- Stabile 5V Ausgangsspannung: Garantiert eine präzise und konstante Spannungsversorgung für empfindliche Komponenten.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, um Langlebigkeit und Ausfallsicherheit zu gewährleisten.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom und thermischer Überlastung, was die Sicherheit und Lebensdauer Ihrer Schaltung erhöht.
- Geringer Ruhestrom: Optimiert für energieeffiziente Designs, reduziert den Energieverbrauch im Leerlauf.
- Breiter Eingangsspannungsbereich: Ermöglicht Flexibilität bei der Auswahl der Stromquelle für Ihre Anwendung.
- Kompaktes SOT-89 Gehäuse: Ideal für den Einsatz auf engstem Raum und in SMD-bestückten Leiterplatten.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten für den Betrieb, was die Designkomplexität reduziert.
Technische Spezifikationen im Detail
Der L78L05ACU STM zeichnet sich durch seine präzisen technischen Parameter aus, die ihn für eine breite Palette von Anwendungen qualifizieren. Die Kennlinie dieses Spannungsreglers ist darauf ausgelegt, eine ausgezeichnete Regelung über verschiedene Lastbedingungen hinweg zu bieten.
Leistungsmerkmale
- Typ: Linearer Spannungsregler
- Festspannungsausgang: +5 V
- Maximale Ausgangsstromstärke: 0,1 A (100 mA)
- Ausgangsspannungsgenauigkeit: 4%
- Eingangsspannungsbereich: 7 V bis 25 V (typisch, abhängig von der Last)
- Betriebstemperaturbereich: -40°C bis +125°C
- Ruhestrom (Quiescent Current): Gering (typisch wenige Milliampere)
- Thermischer Widerstand (Junction-to-Case): Abhängig von der Kühlung und dem Gehäuse
- Schutzfunktionen: Überstromschutz, thermische Abschaltung
Anwendungsbereiche und Einsatzmöglichkeiten
Der L78L05ACU STM ist aufgrund seiner präzisen Spannungsregelung und seiner robusten Bauweise prädestiniert für eine Vielzahl von Einsatzgebieten. Seine Fähigkeit, eine stabile +5 V Versorgung zu liefern, macht ihn zu einem unverzichtbaren Baustein in:
- Industrielle Steuerungs- und Automatisierungssysteme: Zur Versorgung von Sensoren, Mikrocontrollern und Kommunikationsmodulen.
- Telekommunikationsgeräte: Sicherstellung einer zuverlässigen Stromversorgung für analoge und digitale Schaltungen.
- Mess- und Prüfgeräte: Gewährleistung der Genauigkeit von empfindlichen Messinstrumenten.
- Embedded Systems: In kompakten Geräten, wo Platz und Energieeffizienz entscheidend sind.
- Medizintechnik: Für stabile Stromversorgungen in Diagnosegeräten und Überwachungssystemen.
- Verbraucherelektronik: In Netzteilen, Adaptern und Geräten, die eine 5V-Schiene benötigen.
- Hobby-Elektronik und Prototyping: Als zuverlässiger Spannungsregler für eigene Schaltungskreationen.
Qualitätsmerkmale und Materialbeschaffenheit
Die herausragende Leistung des L78L05ACU STM basiert auf der sorgfältigen Auswahl der Halbleitermaterialien und der präzisen Fertigungstechnologie. Die interne Struktur des Chips ist optimiert, um minimale parasitäre Effekte zu erzielen und eine hohe Effizienz in der Spannungsstabilisierung zu gewährleisten. Das SOT-89-Gehäuse bietet eine ausgezeichnete thermische Anbindung an die Leiterplatte, was für die Wärmeableitung bei der Betriebsströme von bis zu 0,1 A entscheidend ist.
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Hersteller | STMicroelectronics (STM) |
| Bauteiltyp | Festspannungsregler, Linear |
| Ausgangsspannung | +5 V (stabilisiert) |
| Maximale Ausgangsstromstärke | 100 mA (0,1 A) |
| Ausgangsspannungs-Toleranz | ±4% |
| Gehäuseform | SOT-89 (Surface Mount Device – SMD) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Konstruktion | Halbleiter-Integrierter Schaltkreis (IC) mit integrierten Schutzfunktionen |
| Qualitätsklasse | Industriestandard, geeignet für professionelle und anspruchsvolle Anwendungen |
Umfassende Dokumentation und technische Unterstützung
Für eine detaillierte technische Einsicht in die Funktionsweise, die Dimensionierung von externen Komponenten (wie Kondensatoren zur Filterung) und die spezifischen Anwendungsgrenzen des L78L05ACU STM empfehlen wir die Konsultation des offiziellen Datenblatts des Herstellers. Dieses Dokument enthält detaillierte elektrische Kennlinien, thermische Daten und praktische Anwendungshinweise, die für eine erfolgreiche Integration in Ihr Design unerlässlich sind.
FAQ – Häufig gestellte Fragen zu L78L05ACU STM – Spannungsregler, fest, +5 V, 0,1 A, 4%, SOT-89
Was ist die Hauptfunktion des L78L05ACU STM Spannungsreglers?
Die Hauptfunktion des L78L05ACU STM ist die Bereitstellung einer konstanten und stabilen Ausgangsspannung von +5 Volt für elektronische Schaltungen, unabhängig von Schwankungen der Eingangsspannung oder der Last. Er schützt empfindliche Komponenten vor schädlichen Spannungsschwankungen.
Für welche Art von Anwendungen ist dieser Spannungsregler am besten geeignet?
Dieser Spannungsregler eignet sich hervorragend für alle Anwendungen, die eine präzise und stabile 5V-Versorgung erfordern, insbesondere in Bereichen wie industrielle Steuerung, Telekommunikation, Messgeräte, Embedded Systems und anspruchsvolle Hobby-Projekte, bei denen Zuverlässigkeit und Genauigkeit entscheidend sind.
Welche Schutzfunktionen sind im L78L05ACU STM integriert?
Der L78L05ACU STM verfügt über integrierte Schutzschaltungen gegen Überstrom und thermische Überlastung. Diese Funktionen helfen, den Baustein und die angeschlossene Schaltung im Falle von Fehlfunktionen oder extremen Betriebsbedingungen zu schützen.
Benötigt der L78L05ACU STM externe Komponenten für seinen Betrieb?
Ja, für den optimalen Betrieb und zur Filterung von Störungen sind in der Regel zwei externe Kondensatoren erforderlich: ein Eingangskondensator zur Stabilisierung der Eingangsspannung und ein Ausgangskondensator zur Verbesserung der dynamischen Lastantwort und der Stabilität. Die genauen Werte entnehmen Sie bitte dem Datenblatt.
Wie unterscheidet sich der L78L05ACU STM von anderen 5V-Reglern?
Der L78L05ACU STM bietet eine Kombination aus hoher Präzision (4% Toleranz), einem breiten Betriebstemperaturbereich und einem kompakten SOT-89-Gehäuse, was ihn ideal für platzbeschränkte SMD-Anwendungen macht. Zudem sind die integrierten Schutzschaltungen ein wesentlicher Vorteil gegenüber einfacheren Regulierungsmechanismen.
Ist der L78L05ACU STM für den Einsatz in Hochfrequenzanwendungen geeignet?
Als linearer Spannungsregler ist der L78L05ACU STM primär für die Bereitstellung einer stabilen DC-Spannung konzipiert. Während er in vielen Anwendungen eingesetzt werden kann, die mit Hochfrequenzkomponenten arbeiten, ist es wichtig, die Filterung und die dynamische Lastantwort gemäß dem Datenblatt zu dimensionieren, um unerwünschte Schwingungen zu minimieren.
Wo finde ich das offizielle Datenblatt für weitere technische Details?
Das offizielle Datenblatt für den L78L05ACU STM kann direkt auf der Website des Herstellers STMicroelectronics (STM) oder über spezialisierte Elektronikkomponenten-Datenbanken und Suchmaschinen gefunden werden. Es enthält alle relevanten elektrischen, thermischen und mechanischen Spezifikationen.
