L7812CP STM – Präzise Spannungsstabilisierung für anspruchsvolle Elektronikanwendungen
Benötigen Sie eine zuverlässige und stabile +12V Spannungsversorgung für Ihre elektronischen Schaltungen oder Geräte? Der L7812CP STM Spannungsregler ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die eine präzise und konstante Ausgangsspannung von 12 Volt bei einem Strom von bis zu 1,5 Ampere benötigen. Dieser Festspannungsregler wurde entwickelt, um Schwankungen in der Eingangsspannung effektiv auszugleichen und so die optimale Betriebsbedingung für empfindliche elektronische Komponenten zu gewährleisten, was Ausfälle vermeidet und die Lebensdauer Ihrer Projekte verlängert.
Hervorragende Leistung und Zuverlässigkeit des L7812CP STM
Der L7812CP STM setzt neue Maßstäbe in Sachen Leistung und Zuverlässigkeit bei Festspannungsreglern. Im Gegensatz zu einfachen Linearreglern, die oft mit geringerer Präzision arbeiten oder weniger robust gegenüber Lastwechseln sind, bietet der L7812CP STM eine herausragende Spannungsstabilität. Seine fest eingestellte Ausgangsspannung von +12V wird mit einer Toleranz von nur 4% gehalten, was für eine Vielzahl von Präzisionsanwendungen unerlässlich ist. Die integrierten Schutzschaltungen, wie die Übertemperaturabschaltung und der kurzschlusssichere Ausgang, machen ihn zu einer robusten Komponente, die auch unter anspruchsvollen Bedingungen zuverlässig funktioniert. Dies minimiert das Risiko von Schäden an nachgeschalteten Bauteilen und sorgt für einen stabilen Betrieb.
Kernmerkmale und technische Vorteile
Der L7812CP STM Spannungsregler zeichnet sich durch eine Reihe von technologisch fortschrittlichen Merkmalen aus, die ihn von Standardlösungen abheben:
- Feste Ausgangsspannung: Liefert eine konstant stabile Ausgangsspannung von +12V, ideal für Anwendungen, die eine präzise Versorgungsspannung erfordern.
- Hohe Strombelastbarkeit: Unterstützt einen Ausgangsstrom von bis zu 1,5A, was ihn für eine breite Palette von Geräten und Schaltungen geeignet macht.
- Präzision: Eine Ausgangstoleranz von 4% gewährleistet, dass die Spannung auch unter verschiedenen Betriebsbedingungen innerhalb enger Grenzen bleibt.
- Integrierte Schutzfunktionen: Übertemperaturabschaltung und Kurzschlussschutz erhöhen die Sicherheit und Zuverlässigkeit des Geräts und der angeschlossenen Schaltung.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten, was die Schaltungsentwicklung vereinfacht und Kosten reduziert.
- TO-220FP-3 Gehäuse: Bietet eine gute Wärmeableitung und einfache Montage auf Leiterplatten, besonders geeignet für Anwendungen mit moderater Verlustleistung.
- Breiter Eingangsspannungsbereich: Kompensiert effektiv Schwankungen der Eingangsspannung und stellt eine stabile Ausgangsspannung sicher.
Konstruktion und Materialbeschaffenheit

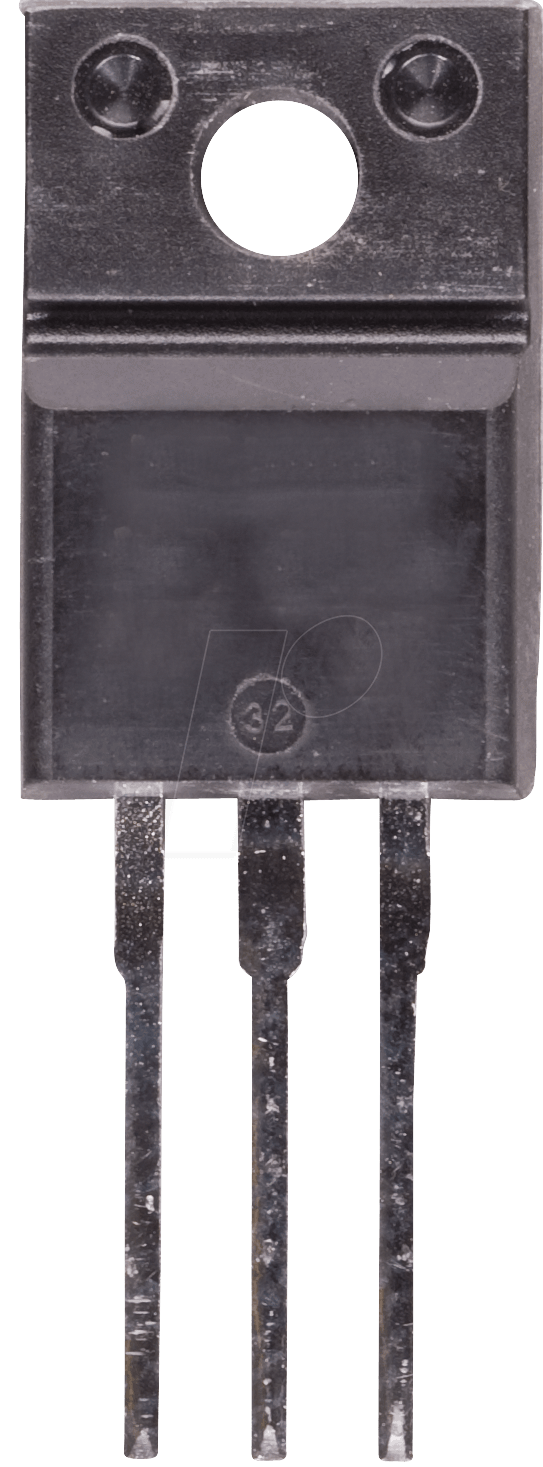

Der L7812CP STM wird in einem robusten TO-220FP-3 Gehäuse geliefert. Dieses Gehäuse ist eine integrierte Variante des klassischen TO-220-Gehäuses und zeichnet sich durch seine verbesserte thermische Performance und einfache Handhabung aus. Das Gehäusematerial ist typischerweise ein Thermoplast, das für seine guten Isolationseigenschaften und seine Beständigkeit gegenüber Umwelteinflüssen bekannt ist. Die interne Struktur des Spannungsreglers basiert auf hochintegrierten bipolaren und/oder CMOS-Halbleiterschaltungen, die auf Siliziumwafern gefertigt werden. Die genaue Zusammensetzung der Halbleitermaterialien und Dotierungen ist ein Ergebnis sorgfältiger Prozesskontrolle, um die spezifizierten elektrischen Eigenschaften wie die geringe Ausgangstoleranz und den niedrigen Ruhestrom zu erzielen.
Einsatzmöglichkeiten und Anwendungsgebiete
Der L7812CP STM Spannungsregler ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen eingesetzt werden kann. Seine Fähigkeit, eine stabile +12V Versorgung zu liefern, macht ihn prädestiniert für:
- Stromversorgungen für elektronische Geräte: Ob in Labornetzteilen, Industriesteuerungen oder Konsumerelektronik, der L7812CP STM sorgt für eine saubere und stabile Versorgungsspannung.
- Automobilanwendungen: In Fahrzeugen, wo Spannungsspitzen und -schwankungen häufig auftreten, bietet dieser Regler eine notwendige Stabilität für Bordelektronik.
- Audio- und Videosysteme: Empfindliche Audioschaltkreise und Videoelektronik profitieren von der Rauscharmut und Präzision der +12V Versorgung.
- Mess- und Prüfgeräte: Präzise Messungen erfordern stabile Referenzspannungen, die der L7812CP STM zuverlässig liefert.
- Projekte im Bereich Internet of Things (IoT) und Embedded Systems: Viele Sensoren und Mikrocontroller benötigen eine stabile 12V Versorgung für ihre Funktion und Datenverarbeitung.
- Sicherheitssysteme: Kameras und Steuergeräte in Sicherheitssystemen sind auf eine unterbrechungsfreie und stabile Stromversorgung angewiesen.
Die Kombination aus einfacher Implementierung und hoher Leistung macht ihn zu einer erstklassigen Wahl für Entwickler, die Wert auf Effizienz und Zuverlässigkeit legen.
Vergleich mit Standardlösungen
Während einfachere Spannungsregler oft nur eine grundlegende Spannungsstabilisierung bieten, zeichnet sich der L7812CP STM durch seine überlegene Präzision (+12V mit 4% Toleranz) und die integrierten Schutzmechanismen aus. Diese sind bei Standardlösungen nicht immer gegeben oder erfordern zusätzliche externe Schaltungen, was Kosten und Komplexität erhöht. Die robuste Bauweise und die hohe Strombelastbarkeit von 1,5A positionieren den L7812CP STM klar über vielen kostengünstigeren Alternativen, die bei höheren Lasten oder ungünstigen thermischen Bedingungen an ihre Grenzen stoßen können. Für Anwendungen, bei denen es auf Langzeitstabilität, Zuverlässigkeit und den Schutz der angeschlossenen Geräte ankommt, ist der L7812CP STM die eindeutig überlegene Wahl.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | L7812CP STM |
| Typ | Festspannungsregler |
| Ausgangsspannung | +12 V |
| Ausgangsstrom (maximal) | 1,5 A |
| Toleranz Ausgangsspannung | 4 % |
| Gehäusetyp | TO-220FP-3 |
| Betriebstemperaturbereich | 0°C bis +125°C (typisch) |
| Eingangsspannungsbereich | 8 V bis 35 V (typisch) |
| Integrierte Schutzschaltungen | Übertemperatur, Kurzschluss |
FAQ – Häufig gestellte Fragen zu L7812CP STM – Spannungsregler, fest, +12 V, 1,5A, 4%, TO-220FP-3
Was ist die Hauptfunktion des L7812CP STM Spannungsreglers?
Der L7812CP STM ist ein linearer Festspannungsregler, der eine konstante Ausgangsspannung von +12V aus einer variablen Eingangsspannung bereitstellt. Er dient dazu, angeschlossene elektronische Komponenten vor schädlichen Spannungsschwankungen zu schützen und einen stabilen Betrieb zu gewährleisten.
Ist der L7812CP STM für alle Anwendungen geeignet, die 12V benötigen?
Der L7812CP STM ist ideal für Anwendungen, die eine präzise und stabile 12V Versorgung mit einem Strombedarf von bis zu 1,5A benötigen. Für Anwendungen mit höherem Strombedarf oder Wechselspannungen wären andere Regler-Typen oder zusätzliche Komponenten erforderlich.
Wie wird die Wärmeableitung beim L7812CP STM sichergestellt?
Der L7812CP STM wird im TO-220FP-3 Gehäuse geliefert, das für eine gute Wärmeableitung konzipiert ist. Bei höherer Verlustleistung kann die Anbringung eines Kühlkörpers oder eine verbesserte Belüftung auf der Leiterplatte notwendig sein, um die Betriebstemperatur innerhalb des zulässigen Bereichs zu halten.
Welche Schutzmechanismen sind im L7812CP STM integriert?
Der L7812CP STM verfügt über integrierte Schutzschaltungen gegen Übertemperatur und Kurzschlüsse. Dies bedeutet, dass sich der Regler bei Überhitzung automatisch abschaltet, um Schäden zu vermeiden, und auch einen Kurzschluss am Ausgang sicher verkraften kann.
Kann der L7812CP STM direkt an die Netzspannung angeschlossen werden?
Nein, der L7812CP STM ist ein Gleichspannungsregler und muss mit einer stabilisierten Gleichspannung versorgt werden, die innerhalb seines Eingangsspannungsbereichs liegt (typischerweise 8V bis 35V). Die Netzspannung muss zuvor durch ein Netzteil (Transformator, Gleichrichter, Siebelkos) in eine geeignete Gleichspannung umgewandelt werden.
Was bedeutet die Toleranz von 4% bei der Ausgangsspannung?
Eine Toleranz von 4% bedeutet, dass die tatsächliche Ausgangsspannung des L7812CP STM im Rahmen der angegebenen Betriebsbedingungen zwischen 11,52V und 12,48V liegen kann. Für die meisten elektronischen Anwendungen ist diese Präzision ausreichend.
Welche externen Komponenten sind typischerweise für den Betrieb des L7812CP STM notwendig?
Für einen stabilen Betrieb werden in der Regel zwei kleine Kondensatoren benötigt: einer am Eingang zur Filterung von Störungen und zur Verbesserung der transienten Reaktion, und einer am Ausgang zur Filterung von Restwelligkeit und zur Verbesserung der Stabilität. Die genauen Werte finden sich in den typischen Anwendungsschaltplänen im Datenblatt des Herstellers.
