Steigern Sie die Effizienz Ihrer BLDC-Motorsteuerung mit dem L6235PD – Der DMOS-Treiber für anspruchsvolle Anwendungen
Sind Sie auf der Suche nach einer robusten und leistungsfähigen Lösung zur Ansteuerung von bürstenlosen Gleichstrommotoren (BLDC)? Der L6235PD – 3-Phasen-DMOS-Treiber ist die Antwort für Ingenieure und Entwickler, die maximale Präzision, Zuverlässigkeit und Effizienz in ihren Projekten benötigen. Speziell entwickelt für industrielle Automatisierung, Robotik, Elektrowerkzeuge und fortschrittliche Antriebssysteme, löst dieser hochentwickelte Treiber die Herausforderung komplexer Motorsteuerungen, indem er eine nahtlose und verlustarme Ansteuerung von BLDC-Motoren im Spannungsbereich von 12 bis 52 Volt bei einem kontinuierlichen Strom von bis zu 2,8 Ampere ermöglicht.
Überlegene Leistung durch fortschrittliche DMOS-Technologie
Der L6235PD setzt sich von herkömmlichen Lösungsansätzen durch seine integrierte DMOS-Technologie (Double-Diffused Metal-Oxide-Semiconductor) ab. Diese fortschrittliche Halbleiterstruktur ermöglicht eine hohe Schaltgeschwindigkeit bei gleichzeitig geringen Durchlassverlusten. Dies resultiert in einer signifikant verbesserten Energieeffizienz im Vergleich zu älteren Treibern. Die volle Integration der Leistungsschalter (MOSFETs) und der Steuerlogik in einem einzigen Bauteil vereinfacht das Schaltungsdesign erheblich, reduziert die Anzahl externer Komponenten und spart somit wertvollen Platz auf der Platine. Dies ist entscheidend für kompakte und hocheffiziente Systemdesigns.
Herausragende Merkmale des L6235PD
Der L6235PD – 3-Phasen-DMOS-Treiber für BLDC-Motor, 12-52 V, 2,8 A, PowerSO-36 bietet eine Vielzahl von Merkmalen, die ihn zur bevorzugten Wahl für professionelle Anwendungen machen:
- Integrierte DMOS-Leistungsschalter: Reduziert die Anzahl externer Komponenten und vereinfacht das Schaltungsdesign. Bietet geringe RDS(on) für hohe Effizienz.
- Breiter Betriebsspannungsbereich: Unterstützt Spannungen von 12 V bis 52 V, was eine hohe Flexibilität für verschiedene Motoranforderungen und Energiesysteme ermöglicht.
- Hoher kontinuierlicher Strom: Mit 2,8 A können auch anspruchsvolle Motoren zuverlässig betrieben werden, was ihn ideal für leistungsintensive Anwendungen macht.
- Fortschrittlicher Überlast- und Temperaturschutz: Integrierte Schutzmechanismen verhindern Schäden am Treiber und am Motor bei unerwarteten Betriebszuständen, erhöhen die Systemzuverlässigkeit und Lebensdauer.
- Soft-Start-Funktion: Ermöglicht einen sanften Anlauf des Motors, reduziert mechanischen Stress und elektrische Spitzen, was die Lebensdauer des gesamten Antriebsstrangs verlängert.
- Umfangreiche Steuerungsoptionen: Kompatibel mit gängigen Mikrocontrollern und PWM-Steuersignalen für flexible Implementierung in bestehende und neue Designs.

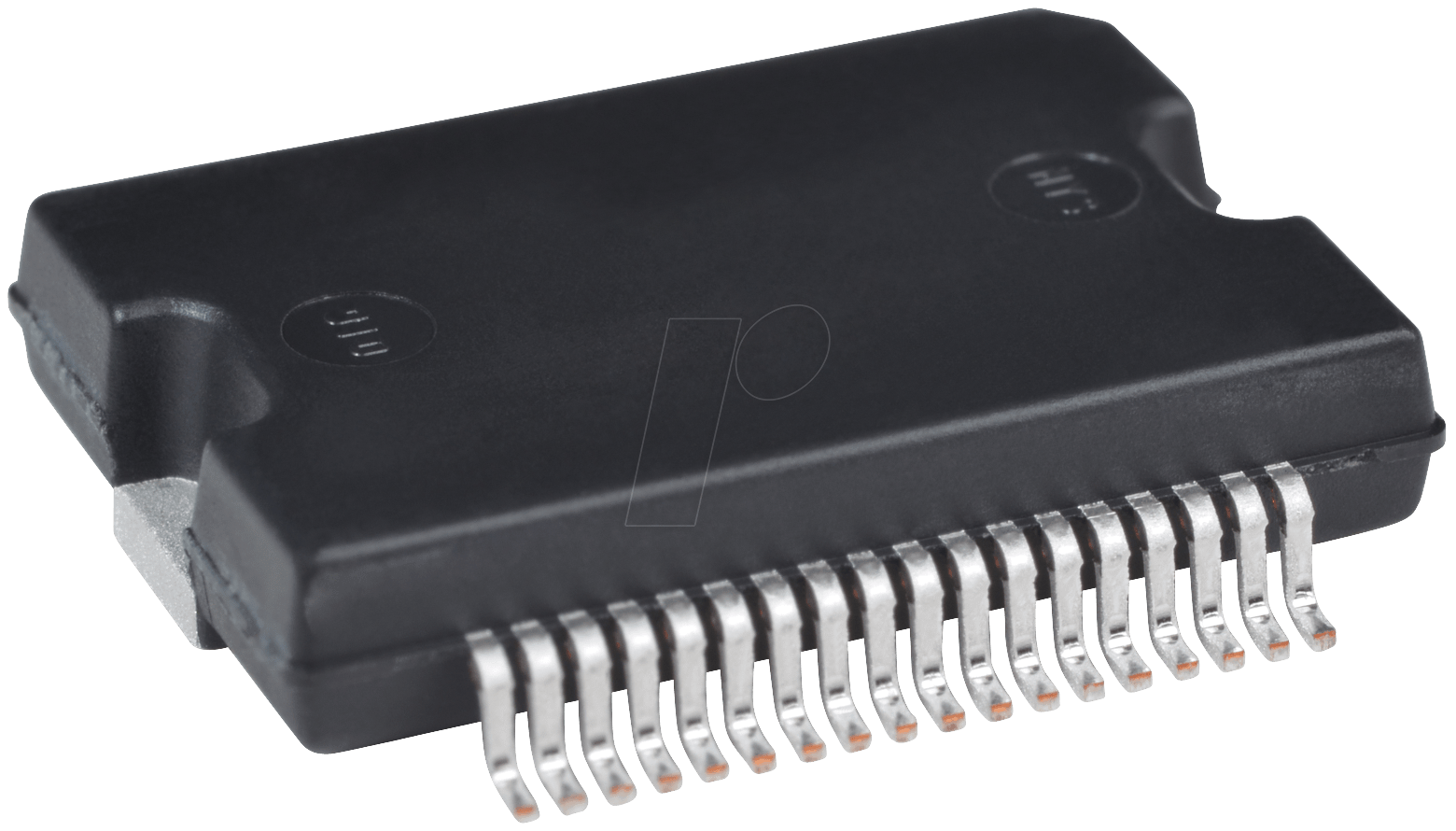

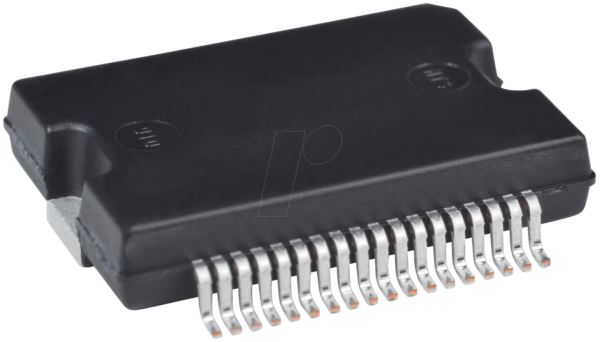

- Kompaktes PowerSO-36 Gehäuse: Bietet eine exzellente thermische Leistung und ermöglicht platzsparende Montagen auf Leiterplatten.
Anwendungsgebiete für maximale Performance
Der L6235PD ist konzipiert, um die Kernanforderungen moderner BLDC-Anwendungen zu erfüllen. Seine Vielseitigkeit und Leistungsfähigkeit eröffnen neue Möglichkeiten in zahlreichen Branchen:
- Industrielle Automatisierung: Präzise Steuerung von Robotergelenken, Förderbändern und Aktuatoren in Fertigungsstraßen.
- Robotik: Ermöglicht reaktionsschnelle und energieeffiziente Bewegungssteuerung in autonomen Systemen und Servorobotern.
- Elektrowerkzeuge: Sorgt für konstante Leistung und lange Akkulaufzeiten bei leistungsstarken Handwerkzeugen.
- Luft- und Raumfahrt: Robuste Leistung und Zuverlässigkeit in kritischen Systemen, wo Effizienz und Ausfallsicherheit oberste Priorität haben.
- Medizintechnik: Präzise und leise Motorsteuerung in medizinischen Geräten und Laborautomatisierung.
- Kühlungs- und Lüftersysteme: Energieeffiziente und geräuscharme Ansteuerung von Lüftern in Rechenzentren und Hochleistungs-Computern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Bauteilbezeichnung | L6235PD | Produktspezifische Kennung für den 3-Phasen-DMOS-Treiber. |
| Technologie | DMOS (Double-Diffused Metal-Oxide-Semiconductor) | Bietet eine Kombination aus hoher Schaltgeschwindigkeit und niedrigen Durchlasswiderständen für optimale Effizienz. |
| Anzahl Phasen | 3 | Standardkonfiguration für die Ansteuerung von bürstenlosen Gleichstrommotoren (BLDC). |
| Betriebsspannung (VCC) | 12 V – 52 V | Ermöglicht den Einsatz in einer breiten Palette von Stromversorgungsanforderungen, von Niederspannungs- bis hin zu höheren Systemspannungen. |
| Max. kontinuierlicher Ausgangsstrom (Iout) | 2,8 A | Bezeichnet den maximalen Strom, den jede Ausgangsleitung dauerhaft führen kann, um die Motorleistung zu gewährleisten. |
| Gehäuse | PowerSO-36 | Ein fortschrittliches Oberflächenmontagegehäuse mit exzellenten thermischen Eigenschaften zur effizienten Wärmeableitung. |
| Integrierte Schutzfunktionen | Übertemperatur, Überlast, Kurzschluss | Schützt den Treiber und den angeschlossenen Motor vor Schäden durch unerwartete Betriebszustände und erhöht somit die Systemzuverlässigkeit. |
| Steuereingänge | CMOS/TTL-kompatibel | Ermöglicht eine einfache Anbindung an gängige Mikrocontroller und digitale Steuerungssysteme. |
| Wirkungsgrad | Sehr hoch (typisch > 95% bei Nennlast) | Die DMOS-Technologie und optimierte Schaltcharakteristik minimieren Leistungsverluste, was zu einer höheren Energieeffizienz führt. |
Präzise Motorsteuerung für industrielle Anforderungen
Die präzise Steuerung von BLDC-Motoren ist unerlässlich für Anwendungen, die eine genaue Drehzahlregelung, Drehmomentkontrolle und dynamische Lastanpassung erfordern. Der L6235PD – 3-Phasen-DMOS-Treiber ermöglicht durch seine fortschrittliche interne Logik und die schnellen Schaltzeiten eine feine Abstufung der Motorspannung und -stromstärke. Dies resultiert in einer sanften und ruckfreien Beschleunigung und Verzögerung des Motors, was besonders in Szenarien mit wechselnden Lastprofilen von Vorteil ist. Die Möglichkeit, verschiedene Ansteuerungsmethoden wie Vektorsteuerung oder Blockkommutierung zu implementieren, macht den L6235PD zu einer äußerst flexiblen Komponente für die Entwicklung kundenspezifischer Motorsteuerungslösungen.
Hochentwickelte Sicherheit und Zuverlässigkeit
Die Langlebigkeit und Zuverlässigkeit eines Systems hängen maßgeblich von der Qualität seiner Komponenten ab. Der L6235PD ist mit einem umfassenden Satz an integrierten Schutzmechanismen ausgestattet, die ihn vor den häufigsten Fehlerursachen schützen. Dazu gehören:
- Übertemperaturschutz: Reduziert die Ausgangsleistung oder schaltet den Treiber ab, wenn die interne Chiptemperatur einen kritischen Wert erreicht, um thermische Überlastung zu verhindern.
- Überlastschutz: Detektiert übermäßige Stromflüsse, die durch Blockaden des Motors oder Fehlfunktionen verursacht werden könnten, und schützt so den Treiber vor Beschädigung.
- Kurzschlussschutz: Schützt gegen Kurzschlüsse zwischen Ausgangspins oder zum Versorgungspin, ein entscheidendes Merkmal für die Robustheit in industriellen Umgebungen.
Diese integrierten Schutzfunktionen minimieren das Risiko von Systemausfällen und reduzieren den Bedarf an externen Schutzschaltungen, was sowohl Kosten als auch Komplexität des Designs reduziert.
Optimale Wärmeableitung durch PowerSO-36 Gehäuse
Die Leistungsfähigkeit eines Halbleiterbauteils ist untrennbar mit seiner Fähigkeit zur Wärmeableitung verbunden. Das PowerSO-36 Gehäuse des L6235PD ist speziell dafür konzipiert, die im Betrieb entstehende Wärme effizient an die Leiterplatte und die Umgebung abzugeben. Die großflächige Metallisierung und die optimierte Pin-Konfiguration sorgen für einen geringen thermischen Widerstand, was kritisch ist, um die Chiptemperatur unter den zulässigen Grenzwerten zu halten. Dies ermöglicht den Betrieb bei höheren Strömen und über längere Zeiträume, ohne dass es zu thermischem Durchgehen kommt.
Flexibilität in der Ansteuerung und Integration
Die Ansteuerung des L6235PD ist dank seiner CMOS/TTL-kompatiblen Eingangspegel unkompliziert. Er kann direkt von einer Vielzahl von Mikrocontrollern und digitalen Logikschaltungen angesteuert werden. Die drei unabhängigen Phasenkanäle erlauben die Implementierung unterschiedlichster Kommutierungsstrategien, um die Leistungscharakteristik des BLDC-Motors optimal auszunutzen. Ob Sie eine einfache Blockkommutierung für grundlegende Anwendungen oder eine fortschrittliche Feldorientierte Regelung (FOC) für höchste Präzision benötigen, der L6235PD bietet die notwendige Flexibilität.
FAQ – Häufig gestellte Fragen zu L6235PD – 3-Phasen-DMOS-Treiber für BLDC-Motor, 12-52 V, 2,8 A, PowerSO-36
Was ist die Hauptanwendung des L6235PD?
Der L6235PD ist primär für die präzise und energieeffiziente Ansteuerung von bürstenlosen Gleichstrommotoren (BLDC) in einer Vielzahl von industriellen und professionellen Anwendungen konzipiert, darunter Robotik, Automatisierungstechnik, Elektrowerkzeuge und Medizintechnik.
Welchen Spannungsbereich unterstützt der L6235PD?
Der Treiber unterstützt einen weiten Betriebsspannungsbereich von 12 Volt bis 52 Volt, was ihn für diverse Stromversorgungsanforderungen und Motorkonfigurationen flexibel einsetzbar macht.
Wie viel Strom kann der L6235PD liefern?
Der L6235PD kann einen kontinuierlichen Ausgangsstrom von bis zu 2,8 Ampere pro Phase liefern, was ausreicht, um viele gängige BLDC-Motoren mit ausreichender Leistung zu versorgen.
Welche Schutzfunktionen sind im L6235PD integriert?
Der Baustein verfügt über integrierte Schutzfunktionen gegen Übertemperatur, Überlast und Kurzschluss, um die Zuverlässigkeit und Langlebigkeit sowohl des Treibers als auch des angeschlossenen Motors zu gewährleisten.
Ist der L6235PD für den Einsatz in Umgebungen mit hohen Umgebungstemperaturen geeignet?
Ja, dank des optimierten PowerSO-36 Gehäuses mit guter thermischer Ableitung und den integrierten Übertemperaturschutzmechanismen ist der L6235PD gut für den Einsatz in einer Vielzahl von Temperaturbereichen ausgelegt, solange die maximal zulässigen Betriebsparameter eingehalten werden.
Kann der L6235PD mit verschiedenen Mikrocontrollern verwendet werden?
Ja, die Steuereingänge des L6235PD sind CMOS/TTL-kompatibel, was eine einfache Integration mit den meisten gängigen Mikrocontrollern und digitalen Steuerungssystemen ermöglicht.
Warum ist die DMOS-Technologie für BLDC-Treiber vorteilhaft?
Die DMOS-Technologie kombiniert hohe Schaltgeschwindigkeiten mit geringen Durchlasswiderständen (RDS(on)). Dies führt zu einer höheren Energieeffizienz, reduziert die Wärmeentwicklung und ermöglicht eine kompaktere Bauweise des Treibers im Vergleich zu älteren Technologien.
