L6227D – Präzisions-DMOS-Vollbrückentreiber für anspruchsvolle Motorsteuerungen
Suchen Sie nach einer leistungsstarken und zuverlässigen Lösung zur Steuerung von Gleichstrommotoren oder Schrittmotoren, die eine hohe Strombelastbarkeit und präzise Regelung erfordert? Der L6227D – 2-Phasen-DMOS-Vollbrückentreiber ist die ideale Wahl für Entwickler und Ingenieure, die eine robuste und effiziente Ansteuerung ihrer Motoren benötigen, sei es in industriellen Automatisierungssystemen, Robotik, Testgeräten oder fortschrittlichen Hobbyprojekten.
Überlegene Leistung und Effizienz: Warum der L6227D?
Im Vergleich zu herkömmlichen H-Brücken-Treibern bietet der L6227D eine signifikant höhere Effizienz und eine verbesserte Wärmeableitung dank seiner integrierten DMOS-Technologie. Diese fortschrittliche Halbleitertechnologie ermöglicht geringere Durchlasswiderstände und somit reduzierte Leistungsverluste. Dies führt nicht nur zu einer längeren Lebensdauer der Komponente und des Gesamtsystems, sondern ermöglicht auch höhere Stromstärken bei gleichzeitiger Minimierung der Notwendigkeit für umfangreiche externe Kühlkörper.
Kernfunktionen und technische Vorteile
Der L6227D zeichnet sich durch seine integrierte 2-Phasen-DMOS-Vollbrückenstruktur aus, die eine bidirektionale Steuerung von zwei unabhängigen Lasten oder eines bipolaren Schrittmotors ermöglicht. Die Betriebsbereiche von 8 V bis 52 V Eingangsspannung und die kontinuierliche Strombelastbarkeit von 2x 1,4 A eröffnen ein breites Spektrum an Anwendungsmöglichkeiten. Die implementierte Logiksteuerung vereinfacht die Anbindung an Mikrocontroller und reduziert den externen Schaltungsaufwand erheblich.
- Hohe Strombelastbarkeit: Kontinuierlich 2x 1,4 A ermöglichen die Ansteuerung leistungsfähiger Motoren.
- Breiter Spannungsbereich: 8 V bis 52 V Eingangsspannung für Flexibilität in verschiedenen Projekten.
- Integrierte DMOS-Technologie: Reduziert Leistungsverluste und verbessert die Effizienz.
- Einfache Steuerung: Direkt ansteuerbar durch gängige Mikrocontroller-Logikpegel.
- Kompakte Bauform: Das SO-24 Gehäuse ist ideal für platzkritische Anwendungen.
- Integrierte Schutzschaltungen: Bietet Robustheit und Zuverlässigkeit im Betrieb.
Fortschrittliche DMOS-Technologie für Spitzenleistungen
Die Verwendung von DMOS-FETs (Double-Diffused Metal-Oxide-Semiconductor Field-Effect Transistors) in der Vollbrückenschaltung des L6227D ist ein entscheidender Vorteil. Diese Technologie ermöglicht eine schnelle Schaltgeschwindigkeit bei gleichzeitig geringem On-Widerstand (Rds(on)). Ein niedriger Rds(on) bedeutet, dass weniger Energie als Wärme verloren geht, wenn Strom durch die Transistoren fließt. Dies ist besonders wichtig bei Anwendungen, die kontinuierlich hohe Ströme liefern müssen, da es die thermische Belastung des Bauteils und der umliegenden Komponenten reduziert. Die DMOS-Technologie trägt somit maßgeblich zur Energieeffizienz und zur Langlebigkeit des L6227D bei.
Anwendungsgebiete und Einsatzszenarien
Der L6227D ist prädestiniert für eine Vielzahl von Applikationen, die eine präzise und kräftige Motorsteuerung erfordern. Seine Robustheit und Leistungsfähigkeit machen ihn zur ersten Wahl für:
- Industrielle Automatisierung: Steuerung von Motoren in Förderbändern, Positioniersystemen und Robotikarmen.
- Robotik: Ansteuerung von Antriebsmotoren für mobile Roboter, Drohnen und mechanische Gelenke.
- Test- und Messtechnik: Präzise Regelung von Motoren in Prüfständen und automatisierten Messgeräten.
- Sicherheitssysteme: Steuerung von Motoren in Zutrittskontrollsystemen oder Überwachungskameras.
- Medizintechnik: Einsatz in Geräten, die eine zuverlässige und leise Motorsteuerung benötigen.
- Fortschrittliche Hobbyprojekte: Für anspruchsvolle Projekte im Bereich Maker-Kultur und Prototyping, bei denen Standardlösungen an ihre Grenzen stoßen.
Technische Spezifikationen und Eigenschaften
Die detaillierten Spezifikationen des L6227D unterstreichen seine Leistungsfähigkeit und Vielseitigkeit. Die Auswahl des richtigen Bauteils ist entscheidend für den Erfolg eines jeden Elektronikprojekts.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | 2-Phasen-DMOS-Vollbrückentreiber |
| Modellnummer | L6227D |
| Anzahl Kanäle | 2 (Vollbrückentreiber) |
| Betriebsspannung (Vcc) | 8 V bis 52 V |
| Dauerhafter Ausgangsstrom pro Kanal | 1,4 A |
| Spitzenstrom pro Kanal | Bis zu 2,5 A (abhängig von Pulsdauer und Kühlung) |

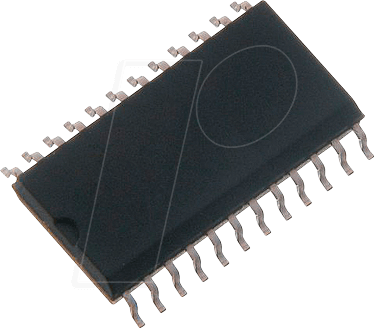

| Gehäusetyp | SO-24 |
| Integrierte Schutzfunktionen | Übertemperaturabschaltung, Unterspannungssperre, Kurzschlussschutz |
| Logikpegel-Kompatibilität | TTL/CMOS kompatibel |
| Schaltfrequenz | Optimiert für PWM-Ansteuerung; spezifische Werte hängen von externen Komponenten ab |
| Effizienz | Sehr hoch durch DMOS-Technologie, minimierte Rds(on) |
| Wärmemanagement | Optimiert für gute Wärmeableitung im SO-24 Gehäuse, externe Kühlung kann je nach Anwendung erforderlich sein |
Integration und Ansteuerung
Die Ansteuerung des L6227D ist dank seiner integrierten Logik und der Kompatibilität mit gängigen Mikrocontrollern unkompliziert. Typischerweise wird er über PWM-Signale zur Geschwindigkeitsregelung und Richtungssignale zur Steuerung der Drehrichtung angesteuert. Die integrierten Schutzschaltungen wie Übertemperaturabschaltung, Unterspannungssperre und Kurzschlussschutz sorgen für einen robusten Betrieb und schützen sowohl den Treiber als auch den Motor vor Beschädigung. Das SO-24 Gehäuse ermöglicht eine effiziente Integration auf Leiterplatten und ist für automatische Bestückungsprozesse geeignet.
Haltbarkeit und Zuverlässigkeit im industriellen Einsatz
Die Langlebigkeit des L6227D wird durch mehrere Faktoren gewährleistet. Die fortschrittliche DMOS-Technologie reduziert die interne Wärmeentwicklung, was die Lebensdauer der Halbleiterbauelemente signifikant verlängert. Die integrierten Schutzmechanismen verhindern Schäden durch elektrische Störungen oder Fehlbedienungen. Dies macht den L6227D zu einer zuverlässigen Komponente für industrielle Anwendungen, bei denen Ausfallzeiten minimiert werden müssen und eine dauerhaft hohe Leistung gefordert ist. Das robuste Design ist darauf ausgelegt, den anspruchsvollen Bedingungen industrieller Umgebungen standzuhalten.
FAQ – Häufig gestellte Fragen zu L6227D – 2-Phasen-DMOS-Vollbrückentreiber, 8-52 V, 2x 1,4 A, SO-24
Welche Art von Motoren kann ich mit dem L6227D steuern?
Der L6227D ist ideal für die Steuerung von Gleichstrommotoren (DC-Motoren), einschließlich bürstenbehafteter Motoren, und von bipolaren Schrittmotoren. Seine Vollbrückenauslegung ermöglicht die bidirektionale Ansteuerung und präzise Regelung der Drehrichtung und Geschwindigkeit.
Wie wird der L6227D mit Strom versorgt und welche Spannungen sind zulässig?
Der L6227D arbeitet mit einer Motorversorgungsspannung (Vcc) im Bereich von 8 V bis 52 V. Die Logikpegel für die Ansteuerung sind mit gängigen Mikrocontrollern (TTL/CMOS) kompatibel und erfordern typischerweise eine niedrigere Spannungsebene.
Welchen maximalen Strom kann der L6227D liefern?
Der L6227D kann kontinuierlich 1,4 Ampere pro Kanal liefern. In Abhängigkeit von der Pulsdauer der Ansteuerung und der effektiven Wärmeableitung können kurzzeitige Spitzenströme von bis zu 2,5 Ampere erreicht werden.
Benötige ich zusätzliche Kühlkörper für den L6227D?
Ob ein zusätzlicher Kühlkörper erforderlich ist, hängt stark von der Strombelastung und der Einschaltdauer ab. Dank der effizienten DMOS-Technologie ist die Wärmeentwicklung geringer als bei älteren Technologien. Bei dauerhafter Belastung nahe dem Maximalwert oder in Umgebungen mit hohen Umgebungstemperaturen ist eine zusätzliche Kühlung in Form von Leiterbahnführung oder einem kleinen Kühlkörper ratsam, um die Betriebssicherheit zu gewährleisten.
Welche Schutzfunktionen sind in den L6227D integriert?
Der L6227D verfügt über mehrere integrierte Schutzfunktionen, darunter Übertemperaturabschaltung (Thermal Shutdown), Unterspannungssperre (Undervoltage Lockout) und einen Schutz vor Kurzschlüssen am Ausgang. Diese Funktionen tragen maßgeblich zur Robustheit und Zuverlässigkeit des Bauteils bei.
Ist der L6227D für PWM-Steuerungen geeignet?
Ja, der L6227D ist hervorragend für Pulsweitenmodulation (PWM)-Steuerungen geeignet. Diese Methode ermöglicht eine präzise Regelung der Motorgeschwindigkeit, indem die effektive Spannung durch schnelles Ein- und Ausschalten des Stroms moduliert wird.
Wie wird der L6227D auf der Leiterplatte montiert?
Der L6227D wird im SO-24 Gehäuse geliefert, welches ein Standard-Oberflächenmontage-Gehäuse (SMD) ist. Dies ermöglicht eine einfache und effiziente Bestückung auf Leiterplatten mittels automatisierter Fertigungsverfahren.
