Erleben Sie präzise Motorsteuerung mit dem L6226PD – 2-Phasen-DMOS-Vollbrückentreiber
Der L6226PD ist die ideale Lösung für Entwickler und Ingenieure, die eine robuste und hocheffiziente Steuerung für bipolare Schrittmotoren oder zwei DC-Motoren benötigen. Er löst das Problem der komplexen Ansteuerung und der potenziellen Überlastung von Transistoren durch eine integrierte, leistungsstarke Vollbrückenschaltung, die für anspruchsvolle Automatisierungs- und Robotikanwendungen konzipiert ist.
Überlegene Leistung und Integration des L6226PD
Im Vergleich zu Standardlösungen, die oft separate Treiberschaltungen und Schutzmechanismen erfordern, bietet der L6226PD eine umfassende Integration auf einem einzigen Chip. Dies reduziert die Bauteilanzahl, vereinfacht das Schaltungsdesign und minimiert potenzielle Fehlerquellen. Die fortschrittliche DMOS-Technologie gewährleistet dabei eine hohe Effizienz und geringe Leistungsverluste, was ihn zu einer überlegenen Wahl für energieeffiziente Systeme macht.
Kernmerkmale und Vorteile des L6226PD
Der L6226PD zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einem unverzichtbaren Bestandteil für professionelle Elektronikprojekte machen:
- Hohe Strombelastbarkeit: Mit einer kontinuierlichen Stromabgabe von bis zu 1,4 A pro Kanal (2,8 A Spitzenstrom) bewältigt er auch anspruchsvolle Motoren ohne Probleme.
- Breiter Versorgungsspannungsbereich: Der Betriebsspannungsbereich von 8 V bis 52 V ermöglicht eine flexible Anwendung in verschiedensten Projekten, von Low-Power-Systemen bis hin zu leistungsstärkeren Applikationen.
- Integrierte Schutzschaltungen: Der Treiber verfügt über einen thermischen Abschaltungsschutz und einen Überstromschutz, die Ihre Motoren und die gesamte Schaltung vor Beschädigung schützen.
- DMOS-Technologie für Effizienz: Die Verwendung von DMOS (Double-Diffused Metal-Oxide-Semiconductor) Transistoren sorgt für geringe Einschaltwiderstände und damit für eine hohe Effizienz und reduzierte Wärmeentwicklung.
- Einfache Ansteuerung: Die Vollbrückentopologie ermöglicht eine direkte Ansteuerung von Schrittmotoren im Voll- und Halb-Schritt-Betrieb sowie die bidirektionale Steuerung von DC-Motoren.

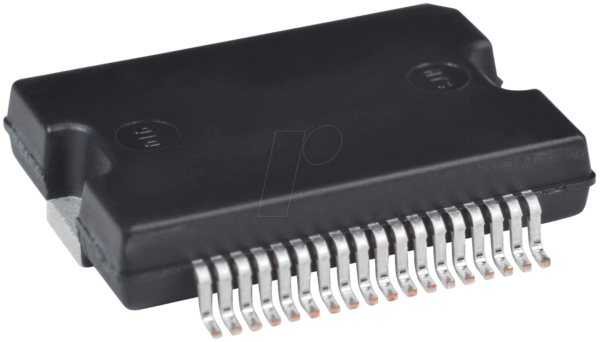

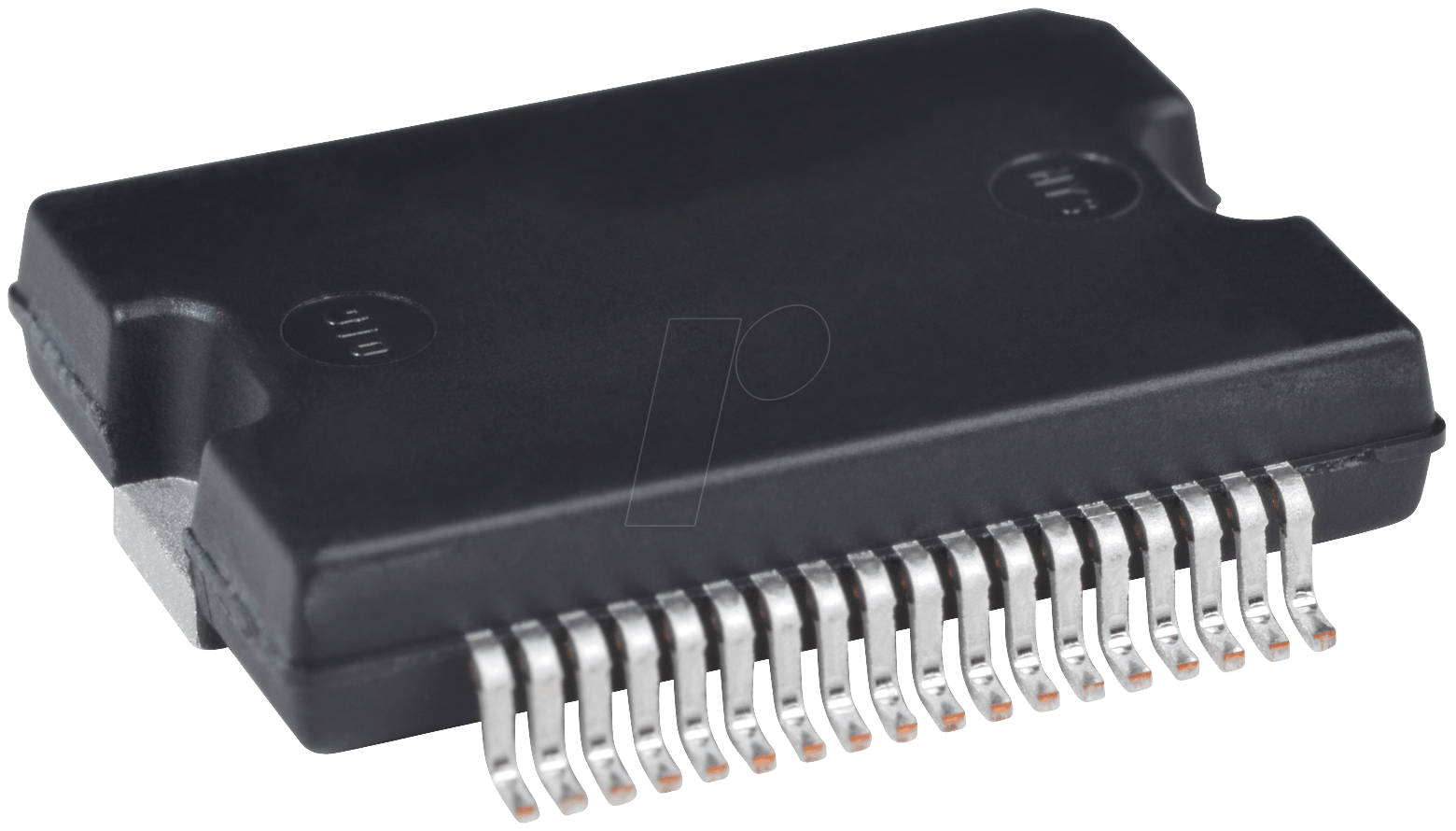

- Kompaktes Power-SO36 Gehäuse: Das Power-SO36-Gehäuse bietet eine gute Wärmeableitung und ermöglicht eine platzsparende Integration in Ihrer Platine.
- Niedrige EMI-Emissionen: Durch optimiertes Design werden elektromagnetische Interferenzen (EMI) minimiert, was für empfindliche elektronische Umgebungen von Vorteil ist.
Technische Spezifikationen im Detail
Die nachfolgende Tabelle fasst die wesentlichen technischen Spezifikationen des L6226PD zusammen und verdeutlicht seine Leistungsfähigkeit:
| Merkmal | Spezifikation |
|---|---|
| Produkt-Typ | 2-Phasen-DMOS-Vollbrückentreiber |
| Modell-Nummer | L6226PD |
| Versorgungsspannung (Vcc) | 8 V bis 52 V |
| Max. Dauerstrom pro Kanal (Id) | 1.4 A |
| Max. Spitzenstrom pro Kanal | 2.8 A |
| Gehäuse | Power-SO36 |
| Ansteuerung | Vollbrücke (für 2 Motoren oder 1 Schrittmotor) |
| Schutzfunktionen | Thermische Abschaltung, Überstromschutz |
| Technologie | DMOS |
| Einsatztemperatur | -40 °C bis 150 °C |
| Anwendungsbereiche | Industrielle Automatisierung, Robotik, Werkzeugmaschinen, Drucker, Medizintechnik, allgemeine Motorsteuerung |
Anwendungsbereiche: Wo der L6226PD brilliert
Der L6226PD ist für eine breite Palette von Applikationen konzipiert, bei denen präzise und leistungsstarke Motorsteuerung unerlässlich ist. Seine Robustheit und integrierten Schutzmechanismen machen ihn zu einer zuverlässigen Wahl für:
- Industrielle Automatisierung: Steuerung von Schrittmotoren in Förderbändern, Verpackungsmaschinen und Fertigungsstraßen, wo Genauigkeit und Zuverlässigkeit oberste Priorität haben.
- Robotik: Antrieb von Gelenken und Achsen in Robotersystemen, von kleinen Servicerobotern bis hin zu komplexen Industrierobotern, die präzise Bewegungen erfordern.
- 3D-Drucker und CNC-Maschinen: Ermöglicht die exakte Positionierung der Druckköpfe oder Fräsköpfe, was für hochauflösende Ergebnisse unerlässlich ist.
- Medizintechnik: Einsatz in Geräten, die eine feinfühlige und kontrollierte Bewegung erfordern, wie z.B. Infusionspumpen oder Laborautomaten.
- Fahrzeugtechnik: Steuerung von Motoren in Klimaanlagen, Fensterhebern oder Sitzverstellungen, wo eine robuste Lösung gefragt ist.
Häufig gestellte Fragen zu L6226PD – 2-Phasen-DMOS-Vollbrückentreiber, 8-52 V, 2x 1,4 A, Power-SO36
Was genau ist ein 2-Phasen-DMOS-Vollbrückentreiber?
Ein 2-Phasen-DMOS-Vollbrückentreiber wie der L6226PD ist eine integrierte Schaltung, die dazu dient, die Leistung von Motoren zu steuern. Die „2-Phasen“ bezieht sich auf die Fähigkeit, Motoren mit zwei separaten Spulenpaaren anzusteuern, typischerweise Schrittmotoren. „DMOS“ steht für die verwendete Halbleitertechnologie, die eine hohe Leistungsfähigkeit und Effizienz ermöglicht. Die „Vollbrücke“ bedeutet, dass vier Schaltelemente vorhanden sind, um die Stromrichtung durch die Motorwicklungen umzukehren und so eine bidirektionale Steuerung oder den Betrieb von zwei unabhängigen DC-Motoren zu ermöglichen.
Welche Arten von Motoren kann der L6226PD steuern?
Der L6226PD ist primär für die Ansteuerung von bipolaren Schrittmotoren konzipiert, die für präzise Positionierungsaufgaben eingesetzt werden. Darüber hinaus kann er auch zur bidirektionalen Steuerung von zwei separaten DC-Motoren verwendet werden, was Flexibilität für verschiedene Anwendungsfälle bietet.
Wie schützt der L6226PD meinen Motor und meine Schaltung?
Der L6226PD verfügt über zwei integrierte Schutzmechanismen: eine thermische Abschaltung, die den Treiber bei Überhitzung automatisch abschaltet, und einen Überstromschutz, der den Stromfluss begrenzt, wenn die Motoren zu viel Last aufnehmen. Diese Funktionen verhindern effektiv Schäden an den Motoren und der umliegenden Elektronik.
Ist die Ansteuerung des L6226PD komplex?
Nein, die Ansteuerung des L6226PD ist im Vergleich zu diskreten Lösungen relativ einfach. Er erfordert eine minimale Anzahl von externen Komponenten und kann über gängige digitale Steuersignale wie PWM (Pulsweitenmodulation) angesteuert werden, um die Geschwindigkeit und Richtung der Motoren zu regeln.
Kann der L6226PD auch bei hohen Umgebungstemperaturen zuverlässig arbeiten?
Der L6226PD ist für einen weiten Betriebstemperaturbereich von -40 °C bis 150 °C ausgelegt. Die integrierte thermische Abschaltung sorgt dabei für einen sicheren Betrieb, auch unter erhöhter Belastung oder in Umgebungen mit höheren Temperaturen. Die Wahl des richtigen Kühlkörpers und der Leiterplattenlayout-Konfiguration kann die Leistung weiter optimieren.
Was bedeutet die Angabe „Power-SO36“ für das Gehäuse?
Power-SO36 ist eine Gehäuseart, die speziell für Leistungshalbleiter entwickelt wurde. Das „SO“ steht für Small Outline, und die „36“ bezieht sich auf die Anzahl der Anschlüsse. Das „Power“ im Namen deutet darauf hin, dass dieses Gehäuse über verbesserte Wärmeableitungsfähigkeiten verfügt, was für leistungsintensive Anwendungen wie die Motorsteuerung unerlässlich ist, um eine Überhitzung des Bauteils zu verhindern.
Welche Vorteile bietet die DMOS-Technologie des L6226PD gegenüber anderen Technologien?
Die DMOS-Technologie zeichnet sich durch einen niedrigen Einschaltwiderstand (Rds(on)) aus. Dies führt zu geringeren Spannungsabfällen über den Transistoren und damit zu einer höheren Effizienz. Eine höhere Effizienz bedeutet weniger Energieverlust in Form von Wärme, was den Treiber kühler laufen lässt und ihn für Dauerbetriebsanwendungen besonders geeignet macht. DMOS-Bauteile sind zudem oft schneller in ihren Schaltzeiten und bieten eine gute Robustheit.
