Präzise Motorsteuerung für anspruchsvolle Anwendungen: Der L6205D 2-Phasen-DMOS-Vollbrückentreiber
Für Ingenieure und Entwickler, die eine robuste und effiziente Lösung zur Steuerung von Gleichstrommotoren benötigen, bietet der L6205D 2-Phasen-DMOS-Vollbrückentreiber die entscheidende Leistung und Zuverlässigkeit. Dieses hochentwickelte Bauteil ermöglicht die präzise Ansteuerung von zwei unabhängigen Gleichstrommotoren oder die bidirektionale Steuerung eines einzelnen Motors, was es zur idealen Wahl für komplexe Automatisierungs-, Robotik- und industrielle Anwendungen macht.
Überlegene Leistung und Flexibilität: Warum der L6205D die Standardlösungen übertrifft
Der L6205D zeichnet sich durch seine integrierte DMOS-Technologie aus, die eine herausragende Leistung und geringe Verluste im Vergleich zu herkömmlichen bipolar-basierten Treibern bietet. Die Fähigkeit, Ströme bis zu 2,8 A pro Kanal bei einer Spannung von 8-52 V zu liefern, eröffnet ein breites Spektrum an Einsatzmöglichkeiten, von kleineren Präzisionsmotoren bis hin zu leistungsstärkeren Systemen. Die vollständige H-Brücken-Konfiguration ermöglicht eine einfache Steuerung von Drehrichtung und Geschwindigkeit, während eingebaute Schutzfunktionen die Langlebigkeit und Zuverlässigkeit des Systems gewährleisten. Dies unterscheidet den L6205D von einfacheren Treibern, die oft zusätzliche externe Komponenten für vergleichbare Funktionalitäten benötigen und weniger robust sind.
Kernfunktionen und technologische Vorteile
Der L6205D ist mehr als nur ein Motorcontroller; er ist eine Schlüsselkomponente für die Realisierung leistungsfähiger und intelligenter Antriebssysteme. Seine Kernfunktionen sind auf maximale Leistungsausbeute und Betriebssicherheit optimiert:
- Integrierte DMOS-Schaltkreise: Bieten geringen Durchlasswiderstand und somit hohe Effizienz und reduzierte Wärmeentwicklung, was eine höhere Leistungsdichte und den Verzicht auf aufwendige Kühlkörper ermöglicht.
- Hohe Strombelastbarkeit: Mit 2,8 A pro Kanal können auch anspruchsvolle Motoren zuverlässig angesteuert werden, was eine breitere Palette von Anwendungen unterstützt.
- Breiter Spannungsbereich (8-52 V): Ermöglicht den Einsatz in einer Vielzahl von Systemen, von Niederspannungsanwendungen bis hin zu leistungsintensiveren Szenarien.
- Vollständige H-Brücken-Konfiguration: Bietet bidirektionale Motorsteuerung, was für viele Roboterarme, Förderbänder und andere dynamische Systeme unerlässlich ist.
- Integrierte Schutzfunktionen: Überstrom-, Übertemperaturschutz und ein Spannungsüberwachungsschaltkreis schützen den Treiber und den Motor vor Beschädigung und erhöhen die Systemstabilität.
- Feinere Steuerung durch PWM: Kompatibilität mit Pulsweitenmodulation (PWM) ermöglicht eine präzise Geschwindigkeitsregelung und ein sanftes Anlaufen sowie Stoppen der Motoren.

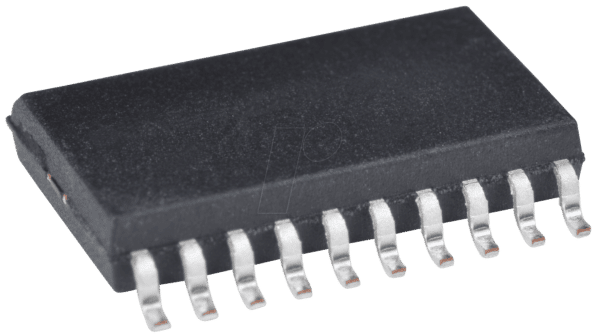

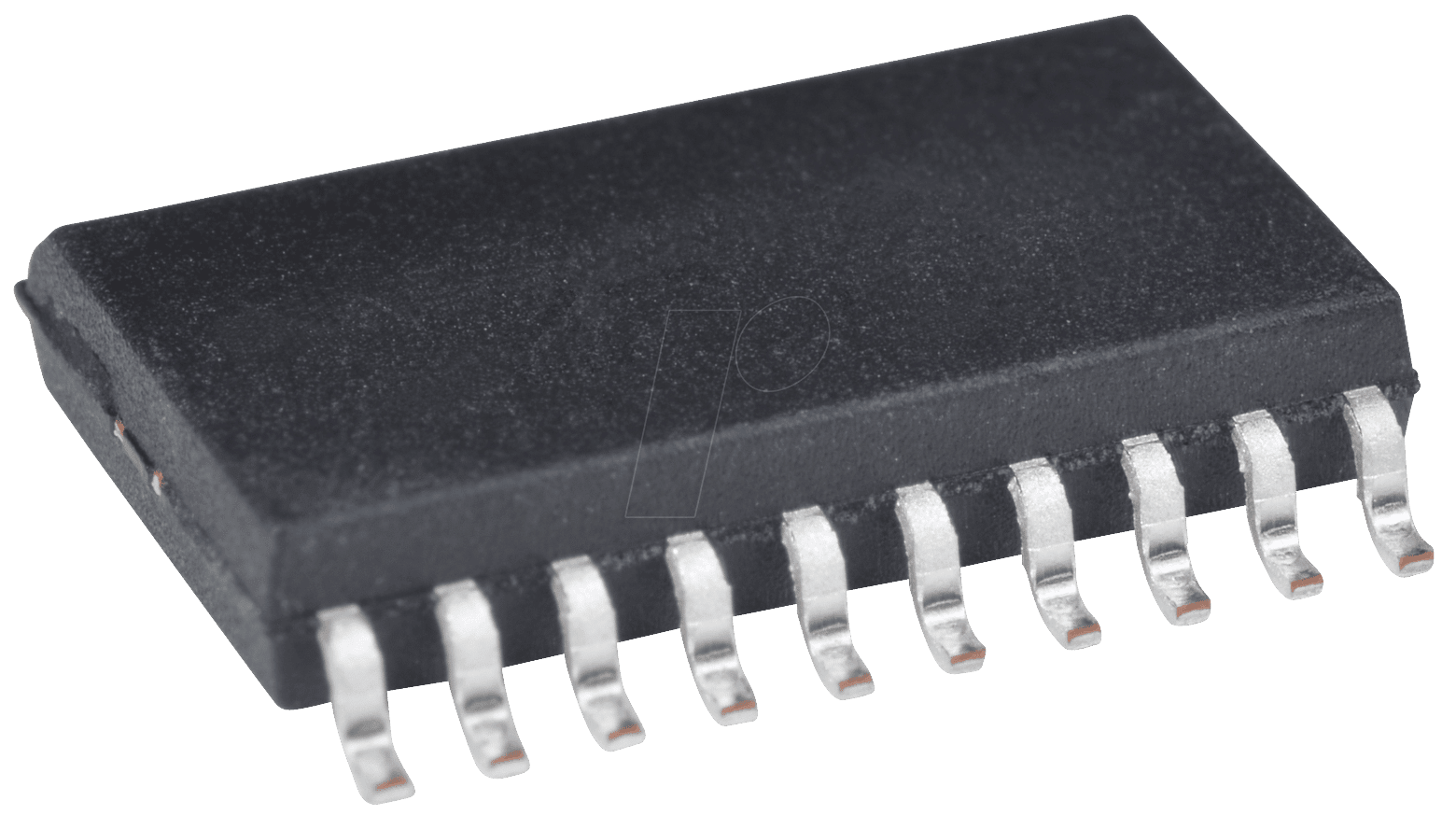

- Kompakte Bauform (SO-20): Das SO-20-Gehäuse reduziert den Platzbedarf auf der Leiterplatte, was besonders in platzkritischen Designs von Vorteil ist.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des L6205D wird durch seine präzisen technischen Spezifikationen untermauert. Diese Daten sind entscheidend für die korrekte Auslegung und Integration in Ihre Elektronikprojekte:
| Merkmal | Spezifikation |
|---|---|
| Typ | 2-Phasen-DMOS-Vollbrückentreiber |
| Betriebsspannung | 8 V bis 52 V |
| Maximaler Dauerstrom pro Kanal | 2,8 A |
| Gehäuse | SO-20 |
| Anzahl der unabhängigen Kanäle | 2 |
| Integrierte Schutzmechanismen | Überstromschutz, Übertemperaturschutz, Spannungsüberwachung |
| Ansteuerung | Logikpegel-kompatibel (TTL/CMOS) |
| Thermische Leistung | Optimiert für geringe Verluste durch DMOS-Technologie; Umgebungstemperaturabhängig und abhängig von Kühlkörpergröße (falls externer Kühlkörper verwendet wird) |
| Anwendungsbereich | Automobil, Industrieautomation, Robotik, Haushaltsgeräte, Pumpen- und Lüftersteuerung |
Anwendungsgebiete und Implementierungsvorteile
Der L6205D ist ein vielseitiger Baustein, der sich in einer breiten Palette von technologischen Umgebungen bewährt. Seine robuste Konstruktion und die integrierten Schutzmechanismen machen ihn zur bevorzugten Wahl für Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht.
- Robotik: Steuerung von Gelenken und Antriebssystemen in mobilen und stationären Robotern, die präzise Bewegungen und schnelle Reaktionszeiten erfordern.
- Industrielle Automatisierung: Einsatz in Förderbandsystemen, Stellmotoren, Ventilen und anderen automatisierten Prozessen, wo eine zuverlässige und dauerhafte Motorsteuerung unerlässlich ist.
- Automobiltechnik: Steuerung von Scheibenwischermotoren, Sitzverstellung, Lüftern und anderen Aktuatoren im Fahrzeuginnenraum und -außenbereich.
- Medizintechnik: Präzise Ansteuerung von Motoren in medizinischen Geräten, wo Sicherheit und exakte Positionierung kritisch sind.
- Verbraucherprodukte: Integration in hochentwickelte Haushaltsgeräte wie intelligente Waschmaschinen, Kühlschränke oder Staubsaugerroboter.
Die einfache Ansteuerung über Standard-Logikpegel ermöglicht eine nahtlose Integration in bestehende Mikrocontroller-basierte Systeme. Die Möglichkeit, sowohl die Drehrichtung als auch die Geschwindigkeit (mittels PWM) präzise zu regeln, eröffnet Designern die Freiheit, komplexe und dynamische Bewegungsabläufe zu realisieren.
Umfassende Schutzmechanismen für maximale Systemstabilität
Die integrierten Schutzfunktionen des L6205D sind ein wesentlicher Bestandteil seiner überlegenen Zuverlässigkeit und Langlebigkeit. Diese eingebauten Sicherheitsmerkmale minimieren das Risiko von Schäden an der Elektronik und den angeschlossenen Motoren:
- Überstromschutz: Erkennt und begrenzt den Stromfluss, wenn dieser einen vordefinierten Schwellenwert überschreitet. Dies schützt sowohl den Treiber als auch den Motor vor Beschädigung durch Überlastung oder Kurzschlüsse.
- Übertemperaturschutz: Überwacht kontinuierlich die Chiptemperatur. Bei Erreichen eines kritischen Wertes wird der Treiber abgeschaltet, um thermische Beschädigungen zu verhindern. Nach Abkühlung kann der Betrieb wieder aufgenommen werden.
- Spannungsüberwachung: Überwacht die Versorgungsspannung und stellt sicher, dass sie innerhalb des zulässigen Bereichs liegt. Dies schützt vor Schäden durch Überspannung oder Unterspannung.
Diese Schutzschaltungen machen den L6205D zu einer robusten Wahl für Anwendungen, die rauen Umgebungsbedingungen oder unvorhersehbaren Lastschwankungen ausgesetzt sind.
Häufig gestellte Fragen (FAQ) zu L6205D – 2-Phasen-DMOS-Vollbrückentreiber, 8-52 V, 2,8 A, SO-20
Was sind die Hauptanwendungsbereiche für den L6205D?
Der L6205D eignet sich hervorragend für Anwendungen in der Robotik, industriellen Automatisierung, Automobiltechnik und in anspruchsvollen Verbraucherprodukten, wo eine präzise und zuverlässige Steuerung von Gleichstrommotoren erforderlich ist. Beispiele hierfür sind die Ansteuerung von Gelenken in Robotern, Förderbändern, Stellmotoren und Lüftern.
Welche Art von Motoren kann mit dem L6205D betrieben werden?
Der L6205D ist speziell für die Ansteuerung von bürstenbehafteten Gleichstrommotoren (DC-Motoren) konzipiert. Er ermöglicht die bidirektionale Steuerung von zwei unabhängigen Motoren oder die gesteuerte Drehrichtung eines einzelnen Motors.
Wie wird die Geschwindigkeit der Motoren mit dem L6205D geregelt?
Die Geschwindigkeitsregelung erfolgt typischerweise durch Pulsweitenmodulation (PWM). Durch Variation des Tastverhältnisses des PWM-Signals kann die durchschnittliche Spannung und somit die Drehzahl des Motors präzise gesteuert werden. Der L6205D ist für diese Art der Ansteuerung ausgelegt.
Ist eine externe Kühlung für den L6205D notwendig?
Die Notwendigkeit einer externen Kühlung hängt stark von der Anwendungsbedingungen, der Betriebstemperatur und dem durchschnittlichen Stromverbrauch ab. Dank der effizienten DMOS-Technologie werden die Verluste und somit die Wärmeentwicklung minimiert. Für Anwendungen, die den maximalen Strom von 2,8 A über längere Zeit nutzen, kann jedoch ein zusätzlicher Kühlkörper oder eine gute Leiterplattenkühlung erforderlich sein, um die Betriebstemperatur im zulässigen Bereich zu halten.
Welche Schutzfunktionen sind im L6205D integriert?
Der L6205D verfügt über integrierte Schutzmechanismen gegen Überstrom, Übertemperatur und Unter-/Überspannung. Diese Funktionen tragen maßgeblich zur Sicherheit und Langlebigkeit des Bauteils und des Gesamtsystems bei.
Ist der L6205D mit allen Mikrocontrollern kompatibel?
Der L6205D ist mit TTL- und CMOS-Logikpegeln kompatibel, was ihn mit den meisten gängigen Mikrocontrollern, wie denen von STMicroelectronics, Microchip (PIC), Texas Instruments (MSP430, C2000) und vielen anderen, kompatibel macht. Die genaue Ansteuerung erfordert die korrekte Anbindung der Steuerleitungen an die GPIO-Pins des Mikrocontrollers.
Kann der L6205D auch zur Steuerung von Schrittmotoren verwendet werden?
Nein, der L6205D ist als Vollbrückentreiber für Gleichstrommotoren konzipiert. Für die Steuerung von Schrittmotoren sind spezifische Treiber wie z.B. Chopper-Treiber erforderlich, die die Schrittfolge und Stromversorgung der einzelnen Spulen des Schrittmotors regeln.
