Präzise Steuerung für Ihre Schrittmotoren: Der L 6506 Stromregler
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Steuerung des Stromflusses für Ihre Schrittmotoren? Der L 6506 Stromregler ist die Antwort für Entwickler, Ingenieure und Maker, die eine lineare und hochgenaue Stromregelung für ihre anspruchsvollen Projekte benötigen. Dieser Regler wurde speziell entwickelt, um eine stabile und exakte Stromversorgung für Schrittmotoren zu gewährleisten, was entscheidend für die Performance, Zuverlässigkeit und Langlebigkeit Ihrer mechanischen Systeme ist.
Warum der L 6506 die überlegene Wahl ist
Im Gegensatz zu einfachen Widerstandslösungen oder weniger spezialisierten integrierten Schaltungen bietet der L 6506 eine dedizierte und optimierte Stromregelung, die speziell auf die Anforderungen von Schrittmotoren zugeschnitten ist. Dies resultiert in einer deutlich verbesserten Leistung, geringeren thermischen Verlusten im Vergleich zu rein resistiven Ansätzen und einer höheren Präzision bei der Ansteuerung der Motorphasen. Die lineare Regelung sorgt für ein besonders rauscharmes Verhalten und vermeidet die oft bei pulsweitenmodulierten (PWM) Reglern auftretenden komplexen EMI-Probleme (elektromagnetische Interferenz), was ihn ideal für sensible Anwendungen macht.
Optimale Ansteuerung Ihrer Schrittmotoren
Die präzise Stromregelung ist das Herzstück einer effizienten Schrittmotoransteuerung. Der L 6506 ermöglicht die Einstellung des maximalen Phasenstroms Ihres Schrittmotors, was entscheidend ist, um Überhitzung zu vermeiden, die Lebensdauer des Motors zu verlängern und gleichzeitig das volle Drehmoment zu nutzen. Eine exakte Stromlieferung verhindert Schrittverluste, insbesondere bei hohen Drehzahlen oder unter Last, und gewährleistet so die reibungslose Funktionalität Ihrer Robotik-, CNC- oder Automatisierungsprojekte.
Technische Vorteile des L 6506
- Lineare Stromregelung: Bietet eine stabile und präzise Stromversorgung ohne die Komplexität und potenziellen EMI-Probleme von PWM-Reglern.
- Hohe Genauigkeit: Ermöglicht eine feinfühlige Einstellung des Stroms für optimale Motorperformance und Schutz.
- Integrierte Schutzfunktionen: Bietet Schutzmechanismen, die die Zuverlässigkeit Ihrer Schaltung erhöhen.
- Breiter Eingangsspannungsbereich: Kompatibel mit einer Vielzahl von Stromversorgungskonfigurationen.
- Kompakte Bauform (DIP-18): Einfache Integration in Prototypen und Kleinserienfertigung auf Lochrasterplatinen oder durch adapter.
- Effiziente Wärmeableitung: Durch die lineare Regelung wird die Wärme intelligent abgeführt, was bei richtiger Dimensionierung der Kühlung eine hohe Betriebssicherheit gewährleistet.
- Vielseitige Anwendung: Geeignet für eine breite Palette von unipolaren und bipolaren Schrittmotoren.
Produktmerkmale im Detail
Der L 6506 ist ein fortschrittlicher monolithischer integrierter Schaltkreis, der speziell für die Stromregelung von Schrittmotoren entwickelt wurde. Seine lineare Funktionsweise unterscheidet ihn von vielen PWM-basierten Lösungen. Dies bedeutet, dass der Regler den Strom durch die Motorwicklungen konstant hält, indem er die Spannung anpasst, anstatt den Strom schnell ein- und auszuschalten. Dies führt zu einer geringeren elektromagnetischen Abstrahlung und einem gleichmäßigeren Betrieb des Motors, was in lärmempfindlichen Umgebungen oder bei präzisen Bewegungsaufgaben von Vorteil ist.
Die Konfiguration des Stroms erfolgt typischerweise über einen externen Widerstand, dessen Wert den maximalen Phasenstrom bestimmt. Dies ermöglicht eine hohe Flexibilität bei der Anpassung an unterschiedliche Motortypen und deren spezifische Stromanforderungen. Die integrierten Schutzschaltungen, wie z.B. Übertemperaturschutz, tragen zusätzlich zur Robustheit und Langlebigkeit des Gesamtsystems bei.
Einsatzgebiete und Anwendungsbeispiele
Der L 6506 findet breite Anwendung in diversen technischen Bereichen, wo präzise und kontrollierte Bewegungsabläufe gefordert sind:
- Robotik: Für die präzise Steuerung von Gelenken und Aktuatoren in autonomen Robotern, kollaborativen Robotern (Cobots) und Servosystemen.
- 3D-Drucker und CNC-Maschinen: Gewährleistet exakte Positionierung und gleichmäßigen Vorschub für hochpräzise Fertigungsprozesse.
- Automatisierungstechnik: In Produktionslinien, Förderanlagen und Montageautomaten für gesteuerte Materialflüsse und Positionierungsvorgänge.
- Labor- und Medizintechnik: Für Pumpen, Dispenser und Positioniersysteme, die höchste Genauigkeit und Zuverlässigkeit erfordern.
- Optische Systeme: Zur Steuerung von Schwenk- und Fokussiereinheiten in Kameras, Teleskopen und Messinstrumenten.
- Modellbau und Prototyping: Ermöglicht die präzise Steuerung von Motoren in komplexen Modellbauprojekten und beim schnellen Prototyping von mechanischen Systemen.
Die integrierte DIP-18 Bauform erleichtert die Handhabung und Montage auf Standard-Leiterplatten, was ihn zu einer praktischen Wahl für Hobbyisten und professionelle Entwickler gleichermaßen macht.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Stromregler für Schrittmotoren |
| Regelungsart | Linear |
| Gehäuseform | DIP-18 |
| Anwendungsbereich | Step-Motor-Treiber, präzise Stromsteuerung |
| Stromaufnahme (typisch) | Abhängig von der Versorgungsspannung und dem eingestellten Strom, optimiert für minimale Eigenverbrauch bei linearer Regelung. |
| Betriebstemperaturbereich | Standard Industrie-Temperaturbereich (genaue Angabe im Datenblatt) |
| Integrierte Schutzfunktionen | Übertemperaturschutz, Kurzschlussschutz (je nach spezifischer Implementierung des Herstellers, siehe Datenblatt) |
| Strom-Einstellbarkeit | Extern über einen Widerstand (Sense-Widerstand) |
FAQ – Häufig gestellte Fragen zu L 6506 – Stromregler für Schrittmotoren , linear, DIP-18
Was ist der Hauptvorteil der linearen Stromregelung gegenüber PWM?
Die lineare Stromregelung des L 6506 bietet eine konstante und gleichmäßige Stromlieferung, was zu einer geringeren elektromagnetischen Interferenz (EMI) und einem leiseren Motorbetrieb führt. Dies ist besonders vorteilhaft in empfindlichen elektronischen Umgebungen oder Anwendungen, bei denen Geräuschminimierung wichtig ist.
Wie stelle ich den gewünschten Strom für meinen Schrittmotor ein?
Der Strom wird typischerweise über einen externen Widerstand (Sense-Widerstand) eingestellt, der zwischen dem L 6506 und Masse geschaltet wird. Der Wert dieses Widerstands bestimmt den maximalen Phasenstrom, der dem Motor zugeführt wird. Detaillierte Formeln und Anleitungen finden Sie im technischen Datenblatt des L 6506.
Ist der L 6506 für unipolare oder bipolare Schrittmotoren geeignet?
Der L 6506 ist generell für die Stromregelung in Schrittmotortreibern konzipiert und kann in Schaltungen integriert werden, die sowohl unipolare als auch bipolare Schrittmotoren ansteuern. Die spezifische Implementierung des Treibers (z.B. H-Brücke) entscheidet über die Ansteuerung des jeweiligen Motortyps.
Welche Art von Kühlung wird für den L 6506 empfohlen?
Da es sich um eine lineare Regelung handelt, entstehen thermische Verluste, die durch die Kühlung abgeführt werden müssen. Je nach eingestelltem Strom und Betriebsbedingungen kann ein Kühlkörper für den L 6506 notwendig sein. Das Datenblatt des Herstellers gibt detaillierte Informationen zur thermischen Belastbarkeit und Kühlungsanforderungen.
Kann ich den L 6506 direkt mit meinem Arduino oder Raspberry Pi verwenden?
Der L 6506 ist ein Stromregler und benötigt eine übergeordnete Ansteuerelektronik, wie z.B. einen Schrittmotortreiber-IC (z.B. L298N, DRV8825) oder eine diskrete H-Brückenschaltung, um die Phasenumschaltung und Pulsung des Stroms zu realisieren. Der L 6506 übernimmt dabei die präzise Strombegrenzung für jede Phase.
Was bedeutet DIP-18?

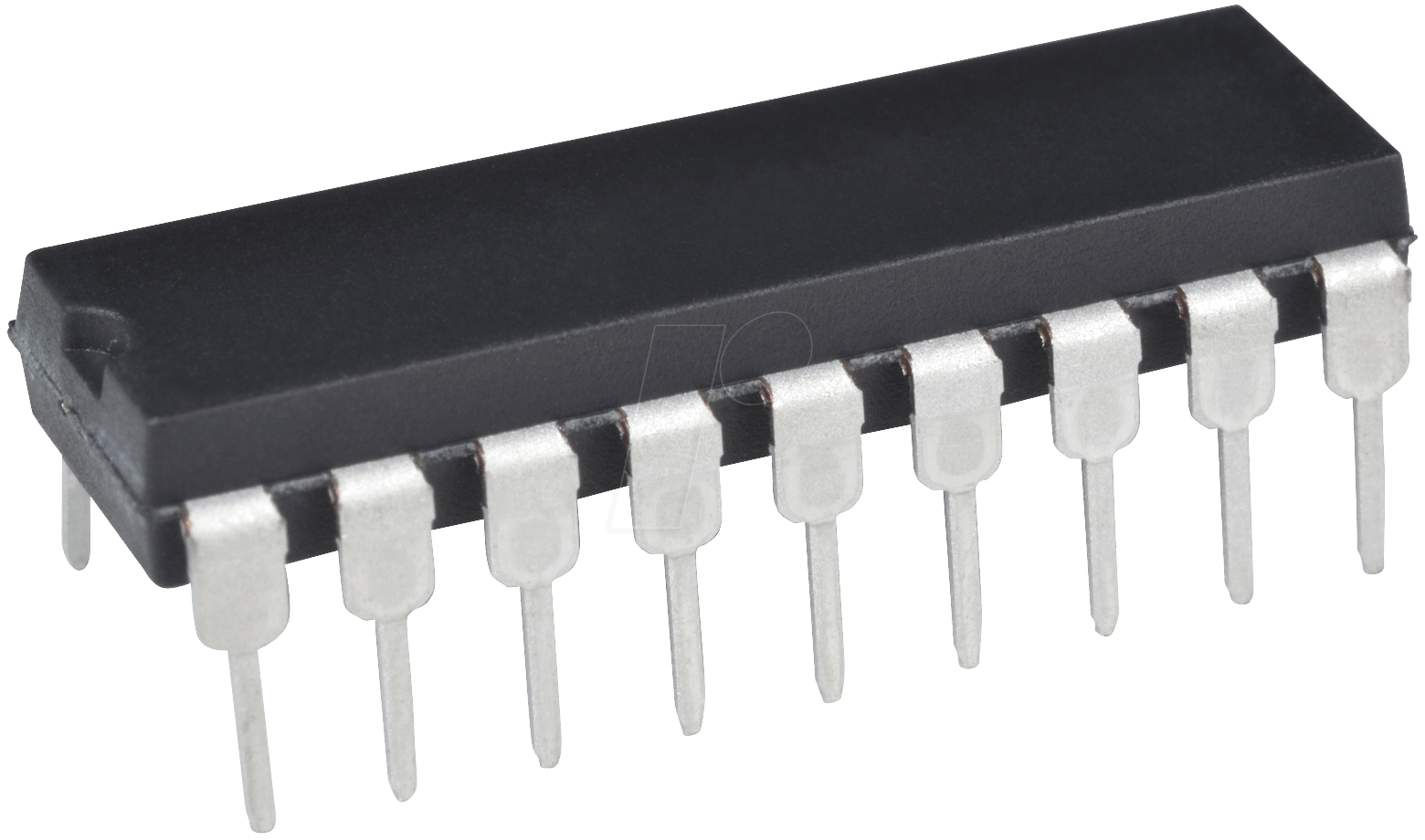

DIP-18 steht für Dual In-line Package mit 18 Pins. Dies ist eine gängige Bauform für integrierte Schaltkreise, die für die Montage auf Breadboards oder durch Lötverbindungen auf Platinen ausgelegt ist.
Welche Vorteile bietet der L 6506 gegenüber einem einfachen Vorwiderstand zur Strombegrenzung?
Ein Vorwiderstand begrenzt den Strom konstant, passt sich aber nicht an Spannungsänderungen oder die Induktivität der Motorwicklung an. Der L 6506 hingegen regelt den Strom aktiv und hält ihn auf einem konstanten Niveau, unabhängig von kleinen Schwankungen der Versorgungsspannung oder der Temperatur, was zu einer robusteren und präziseren Motorleistung führt.
