Der L 6205 N: Ihr Experte für präzise Motorsteuerung in anspruchsvollen Anwendungen
Der L 6205 N ist ein hochintegrierter dualer Voll-Brückentreiber, entwickelt für professionelle Anwender, die eine zuverlässige und leistungsfähige Lösung für die Steuerung von Gleichstrommotoren (DC-Motoren) suchen. Ob in der Automatisierungstechnik, im Robotik-Bereich oder bei spezialisierten industriellen Maschinen – dieser Treiber ermöglicht eine präzise und effiziente Ansteuerung Ihrer Motoren, selbst unter widrigen Betriebsbedingungen. Seine robuste Auslegung und die breite Spannungs- und Strombandbreite machen ihn zur idealen Wahl für Entwickler, die auf höchste Performance und Langlebigkeit Wert legen.
Überragende Leistung und Flexibilität
Der L 6205 N unterscheidet sich von einfacheren Treibern durch seine Fähigkeit, zwei unabhängige Voll-Brücken zu betreiben, was eine bidirektionale Steuerung von zwei DC-Motoren oder eines einzigen Schrittmotors in Voll- oder Halb-Schritt-Betrieb ermöglicht. Diese Flexibilität, kombiniert mit einer hohen Strombelastbarkeit von bis zu 2,8 A pro Kanal und einer Versorgungsspannung von 8 V bis 52 V, eröffnet vielfältige Anwendungsszenarien, die mit Standardkomponenten nur schwer oder mit deutlich höherem Aufwand realisierbar wären. Die integrierten Schutzfunktionen gegen Überstrom und Übertemperatur gewährleisten dabei maximale Betriebssicherheit und verlängern die Lebensdauer Ihrer Komponenten.
Herausragende Merkmale des L 6205 N
- Doppelte Voll-Brücken-Architektur: Ermöglicht die unabhängige Ansteuerung von zwei DC-Motoren oder eines Schrittmotors in komplexen Bewegungsprofilen.
- Erweiterte Spannungsbandbreite: Die Betriebsspannung von 8 V bis 52 V bietet Flexibilität für verschiedenste Motoranforderungen und Energiequellen.
- Hohe Strombelastbarkeit: Mit 2,8 A pro Kanal können auch anspruchsvolle Motoren zuverlässig betrieben werden.
- Integrierte Schutzschaltungen: Schutz vor Überstrom und thermischer Überlastung schützt den Treiber und die angeschlossene Motorlast.
- Hohe Schaltfrequenz: Die Betriebsfrequenz von bis zu 100 kHz unterstützt schnelle Regelungszyklen und präzise Bewegungssteuerungen.
- Energieeffizienz: Optimierte Ansteuerung minimiert Energieverluste und erhöht die Gesamteffizienz des Systems.
- Kompakte Bauform: Das DIL-20 Gehäuse ermöglicht eine platzsparende Integration in Schaltungsdesigns.
Anwendungsgebiete und technische Spezifikationen
Der L 6205 N ist prädestiniert für den Einsatz in Bereichen, die eine präzise und robuste Motorsteuerung erfordern. Dazu zählen unter anderem:
- Industrielle Automatisierung: Steuerungen für Förderbänder, Positioniersysteme und Linearantriebe.
- Robotik: Antriebe für Gelenke, Greifer und mobile Plattformen, wo dynamische und genaue Bewegungsabläufe gefordert sind.
- Medizintechnik: Steuerungen für Pumpen, Laborgeräte und Positionierungssysteme, die hohe Zuverlässigkeit und Präzision erfordern.
- Spezialmaschinenbau: Anwendungen in der Verpackungsindustrie, Textilmaschinen und Druckereitechnik.
- Fahrzeugtechnik: Steuerungen für Scheibenwischer, Sitzverstellung oder Lüftersysteme in industriellen Fahrzeugen.
Die technologischen Fortschritte, die in den L 6205 N eingeflossen sind, positionieren ihn als eine überlegene Alternative zu diskreten Brückenschaltungen oder weniger integrierten Lösungen. Die Reduzierung der externen Komponentenanzahl senkt nicht nur die Stücklistenkosten, sondern auch das Risiko von Fehlfunktionen und vereinfacht das Layout von Leiterplatten. Die Fähigkeit, verschiedene PWM-Ansteuerungssignale zu verarbeiten und eine effiziente Energieverwaltung zu gewährleisten, sind weitere entscheidende Vorteile für Entwickler, die auf Leistung und Effizienz optimieren.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | L 6205 N |
| Treiber-Typ | Duales Voll-Brückentreiber-IC |
| Anzahl der Kanäle | 2 |
| Betriebsspannung (Vcc) | 8 V bis 52 V |
| Maximaler kontinuierlicher Strom pro Kanal | 2,8 A |
| Spitzenstrom pro Kanal | 3,0 A |
| Schaltfrequenz (max.) | 100 kHz |

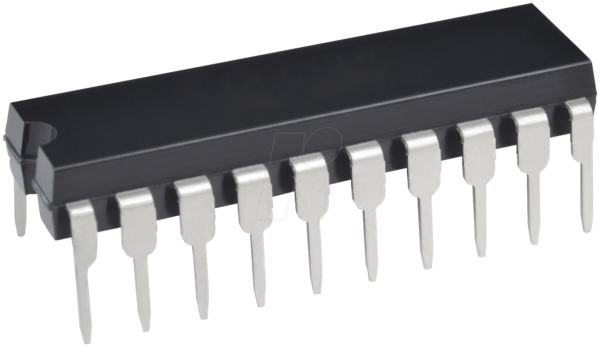

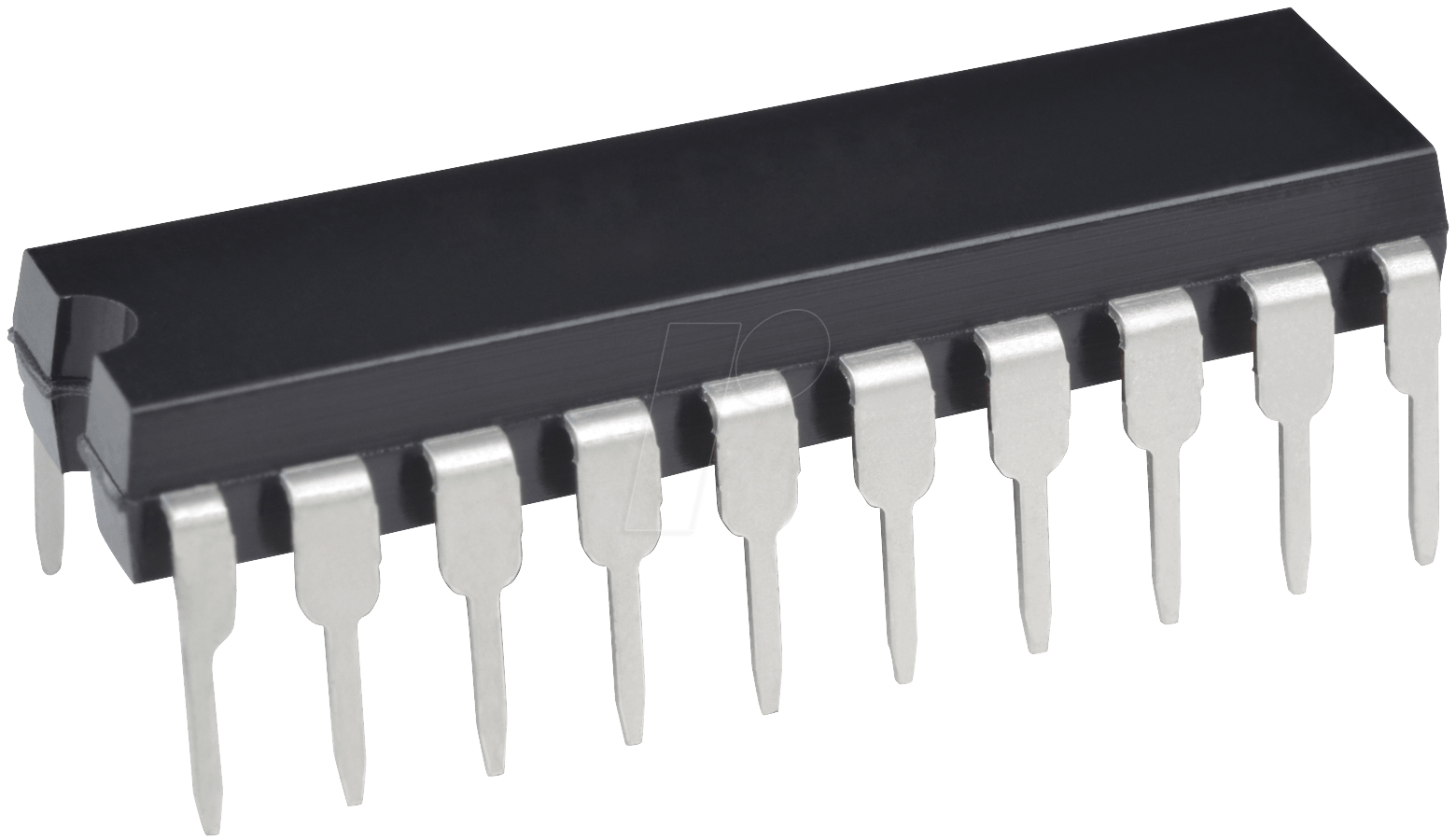

| Gehäuseform | DIL-20 (Dual In-line Package) |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Ansteuerungsart | PWM-kompatibel, verschiedene Logik-Level-Optionen |
| Energieeffizienz | Hohe Effizienz durch optimierte Ansteuerung und geringen internen Widerstand der Schalterelemente. Dies reduziert die Wärmeentwicklung und ermöglicht den Betrieb mit geringerer Kühlung. |
| Zuverlässigkeit | Konzipiert für Langzeitbetrieb unter industriellen Bedingungen, durch robuste Halbleitertechnologie und integrierte Schutzmechanismen. |
| Integrationstiefe | Hohe Integration reduziert die externe Komponentenanzahl und vereinfacht das Schaltungsdesign, was zu kompakteren und kostengünstigeren Systemen führt. |
Häufig gestellte Fragen zu L 6205 N – Dualer Voll-Brückentreiber, 8 … 52 V, 2,8 A, 100 kHz, DIL-20
Was sind die Hauptvorteile des L 6205 N gegenüber anderen Brückentreibern?
Der L 6205 N bietet eine höhere Integrationstiefe, eine breitere Spannungsbandbreite (bis 52 V), eine höhere Strombelastbarkeit (2,8 A pro Kanal) und integrierte Schutzfunktionen, die bei vielen Standardlösungen fehlen oder separat implementiert werden müssen. Dies führt zu kompakteren Designs, geringeren Stücklistenkosten und erhöhter Systemzuverlässigkeit.
Kann der L 6205 N auch für Schrittmotoren verwendet werden?
Ja, der L 6205 N eignet sich hervorragend für die Ansteuerung von bipolaren Schrittmotoren im Voll- oder Halb-Schritt-Betrieb, indem die beiden Voll-Brücken entsprechend konfiguriert werden.
Welche Arten von Motoren können mit dem L 6205 N betrieben werden?
Der L 6205 N ist primär für die Steuerung von Gleichstrommotoren (DC-Motoren) konzipiert, sowohl im bidirektionalen als auch im unidirektionalen Betrieb. Er ist ebenfalls für die Steuerung von bipolaren Schrittmotoren geeignet.
Welche Schutzfunktionen sind im L 6205 N integriert?
Der L 6205 N verfügt über integrierte Schutzschaltungen gegen Überstrom und thermische Überlastung. Diese Mechanismen schützen sowohl den Treiber als auch die angeschlossene Motorlast vor Beschädigungen durch unvorhergesehene Betriebsbedingungen.
Ist der L 6205 N mit verschiedenen PWM-Steuerungsarten kompatibel?
Ja, der L 6205 N ist mit gängigen PWM-Steuerungsarten kompatibel und ermöglicht eine präzise Regelung der Motorleistung und Drehzahl durch eine variable Pulsweitenmodulation.
Benötigt der L 6205 N eine externe Kühlung?
Die Notwendigkeit einer externen Kühlung hängt von der spezifischen Anwendung und der Betriebstemperatur ab. Dank seiner hohen Energieeffizienz und integrierten Schutzmechanismen benötigt der L 6205 N oft keine aufwendige Kühlung, besonders bei Nennstromwerten unterhalb der maximalen Spezifikation. Bei Dauerbetrieb nahe der maximalen Stromgrenze oder in Umgebungen mit hoher Umgebungstemperatur kann jedoch eine zusätzliche Kühlung empfohlen werden.
Welche Art von Schnittstelle verwendet der L 6205 N zur Ansteuerung?
Die Ansteuerung erfolgt über digitale Eingangssignale, die typischerweise von einem Mikrocontroller oder einer Logikschaltung generiert werden. Die genaue Logiklevel-Kompatibilität hängt von der spezifischen Implementierung und der Versorgungsspannung ab, aber der L 6205 N ist für eine breite Palette von digitalen Logikpegeln ausgelegt.
