Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: L 4963 W – Ihr Schlüssel zur stabilen Stromversorgung
Entdecken Sie den L 4963 W, einen hochentwickelten einstellbaren Step-Down-Spannungsregler, der speziell für Anwender entwickelt wurde, die eine exakte und zuverlässige Spannungsanpassung für ihre elektronischen Schaltungen benötigen. Ob für komplexe Laboraufbauten, anspruchsvolle Embedded-Systeme oder die Entwicklung innovativer Prototypen – dieser Regler eliminiert Schwankungen und liefert eine konstante Ausgangsspannung, die Ihre empfindliche Hardware schützt und die Leistung optimiert.
Überlegene Leistung und Flexibilität: Warum der L 4963 W die Standardlösung übertrifft
Herkömmliche Spannungsregler stoßen oft an ihre Grenzen, wenn es um präzise Einstellung, hohe Eingangsspannungen und zuverlässige Stabilität geht. Der L 4963 W setzt hier neue Maßstäbe. Seine einstellbare Natur ermöglicht eine feingranulare Anpassung des Ausgangsspannung im Bereich von 5,0 V bis 36,0 V, während er Eingangsspannungen von 9 V bis zu beeindruckenden 46 V verkraftet. Dies bietet eine unerreichte Flexibilität für eine breite Palette von Anwendungen, bei denen feste Spannungsregler nicht die nötige Anpassungsfähigkeit bieten. Die integrierte Stabilität und der Schutz vor Überspannungen machen ihn zur bevorzugten Wahl für Profis, die keine Kompromisse bei der Qualität ihrer Stromversorgung eingehen wollen.
Technische Exzellenz und Kernfunktionen des L 4963 W
Der L 4963 W zeichnet sich durch eine Reihe von Kernfunktionen aus, die ihn zu einem unverzichtbaren Bauteil in jeder gut ausgestatteten Elektronikwerkstatt machen:
- Einstellbare Ausgangsspannung: Präzise Einstellung des Ausgangsspannungsbereichs von 5,0 V bis 36,0 V mittels externer Widerstände, was eine Anpassung an nahezu jede Anforderung ermöglicht.
- Hohe Eingangsspannungstoleranz: Akzeptiert Eingangsspannungen von 9 V bis 46 V, was den Einsatz mit einer Vielzahl von Stromquellen und Batteriesystemen gestattet.
- Integrierte Schutzschaltungen: Bietet robusten Schutz gegen Übertemperatur und Kurzschluss, um die Langlebigkeit Ihrer Schaltung und des Reglers selbst zu gewährleisten.
- Geringer Spannungsabfall: Minimiert Energieverluste und Wärmeentwicklung durch einen effizienten Step-Down-Betrieb.
- DIL-18 Gehäuse: Standardisiertes Gehäuse für einfache Montage und Integration in Breadboards oder auf Leiterplatten.
- Hohe Stromlieferfähigkeit: Ausgelegt für eine kontinuierliche Stromabgabe, die den Anforderungen moderner elektronischer Komponenten gerecht wird (spezifische Stromstärke hängt vom Modell und Kühlung ab).
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des L 4963 W eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Stromversorgung für Mikrocontroller und Sensoren: Stabile und präzise Spannungsversorgung für empfindliche Mikrocontroller-Systeme und Sensoren in IoT-Geräten, Automatisierung und Messtechnik.
- Labornetzgeräte und Testaufbauten: Als Kernkomponente in selbstgebauten Labornetzteilen für flexible Spannungsbereitstellung während der Entwicklung und Fehlersuche.
- Prototypenentwicklung: Ermöglicht die einfache Anpassung der Versorgungsspannung während der Prototypenphase, um verschiedene Betriebspunkte zu testen.
- Mobile und batteriebetriebene Systeme: Effiziente Wandlung von Batteriespannungen auf die benötigten Betriebsspannungen für tragbare Elektronik.
- Audiotechnik und Hi-Fi: Bereitstellung von rauscharmer und stabiler Versorgungsspannung für Audioverstärker und Signalverarbeitungskomponenten, um die Klangqualität zu maximieren.
- Ladegeräte und Energieverwaltung: Konfiguration für spezifische Ladespannungen in spezialisierten Ladegeräten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produkttyp | Einstellbarer Step-Down-Spannungsregler |
| Modellbezeichnung | L 4963 W |
| Gehäuseform | DIL-18 (Dual In-line Package, 18 Pins) |
| Eingangsspannungsbereich | 9 V bis 46 V DC |
| Ausgangsspannungsbereich (einstellbar) | 5,0 V bis 36,0 V DC |
| Regelungsgenauigkeit | Typisch innerhalb von ±1% für stabile und präzise Spannungsabgabe (abhängig von externen Komponenten und Lastbedingungen). |
| Strombelastbarkeit | Geeignet für Anwendungen mit mittlerem Strombedarf; die genaue Stromlieferfähigkeit ist abhängig von Kühlung und spezifischer Ausführung des Reglers. Bietet robusten Betrieb auch bei anspruchsvollen Lasten. |
| Schutzfunktionen | Integrierter Übertemperaturschutz und Kurzschlussschutz zur Erhöhung der Systemzuverlässigkeit und Sicherheit. |
| Wirkungsgrad | Hoher Wirkungsgrad im Step-Down-Betrieb, was zur Reduzierung der Wärmeentwicklung und Erhöhung der Energieeffizienz beiträgt. |
| Temperaturbereich (Betrieb) | Breiter Betriebstemperaturbereich, ausgelegt für zuverlässige Funktion unter industriellen und anspruchsvollen Umgebungsbedingungen. |
Maximale Präzision durch externe Widerstände
Der Kern der einstellbaren Funktionalität des L 4963 W liegt in seiner Fähigkeit, die Ausgangsspannung präzise über ein externes Widerstandsnetzwerk zu konfigurieren. Dieses Designprinzip ermöglicht eine Anpassung an spezifische Projektanforderungen, die über die Möglichkeiten von Festspannungsreglern hinausgeht. Durch die sorgfältige Auswahl von Präzisionswiderständen können Sie die gewünschte Ausgangsspannung mit hoher Genauigkeit einstellen. Dies ist entscheidend für Anwendungen, die eine extrem stabile und genaue Versorgungsspannung benötigen, wie z.B. in der Messtechnik, der wissenschaftlichen Forschung oder bei der Ansteuerung empfindlicher Analogschaltungen.
Robuster Schutz für Ihre Elektronik
Die integrierten Schutzmechanismen des L 4963 W sind ein wesentlicher Bestandteil seiner überlegenen Leistung. Der Übertemperaturschutz schaltet den Regler bei Erreichen einer kritischen Temperatur automatisch ab, um Schäden am Bauteil und der angeschlossenen Schaltung zu verhindern. Dies ist besonders wichtig bei Anwendungen, die eine hohe Leistungsdichte aufweisen oder unter ungünstigen thermischen Bedingungen betrieben werden. Ebenso wichtig ist der Kurzschlussschutz, der den Regler vor den Folgen eines unbeabsichtigten Kurzschlusses auf der Ausgangsseite bewahrt. Diese integrierten Sicherheitsmerkmale reduzieren das Risiko von Ausfällen und erhöhen die Gesamtzuverlässigkeit Ihrer elektronischen Systeme erheblich.
Energieeffizienz und Wärmeentwicklung
Als Step-Down-Regler arbeitet der L 4963 W nach dem Prinzip der Spannungsreduktion mit hoher Effizienz. Dies bedeutet, dass ein geringer Teil der zugeführten Energie in Wärme umgewandelt wird, im Gegensatz zu linearen Reglern, die einen erheblichen Teil der überschüssigen Spannung in Wärme dissipieren. Diese hohe Energieeffizienz führt zu einer geringeren Wärmeentwicklung, was den Bedarf an aufwendigen Kühlkörpern reduziert und die Installation in kompakten Gehäusen erleichtert. Eine geringere Wärmeentwicklung trägt zudem zur Langlebigkeit der Bauteile bei und verbessert die Gesamtperformance des elektronischen Systems.

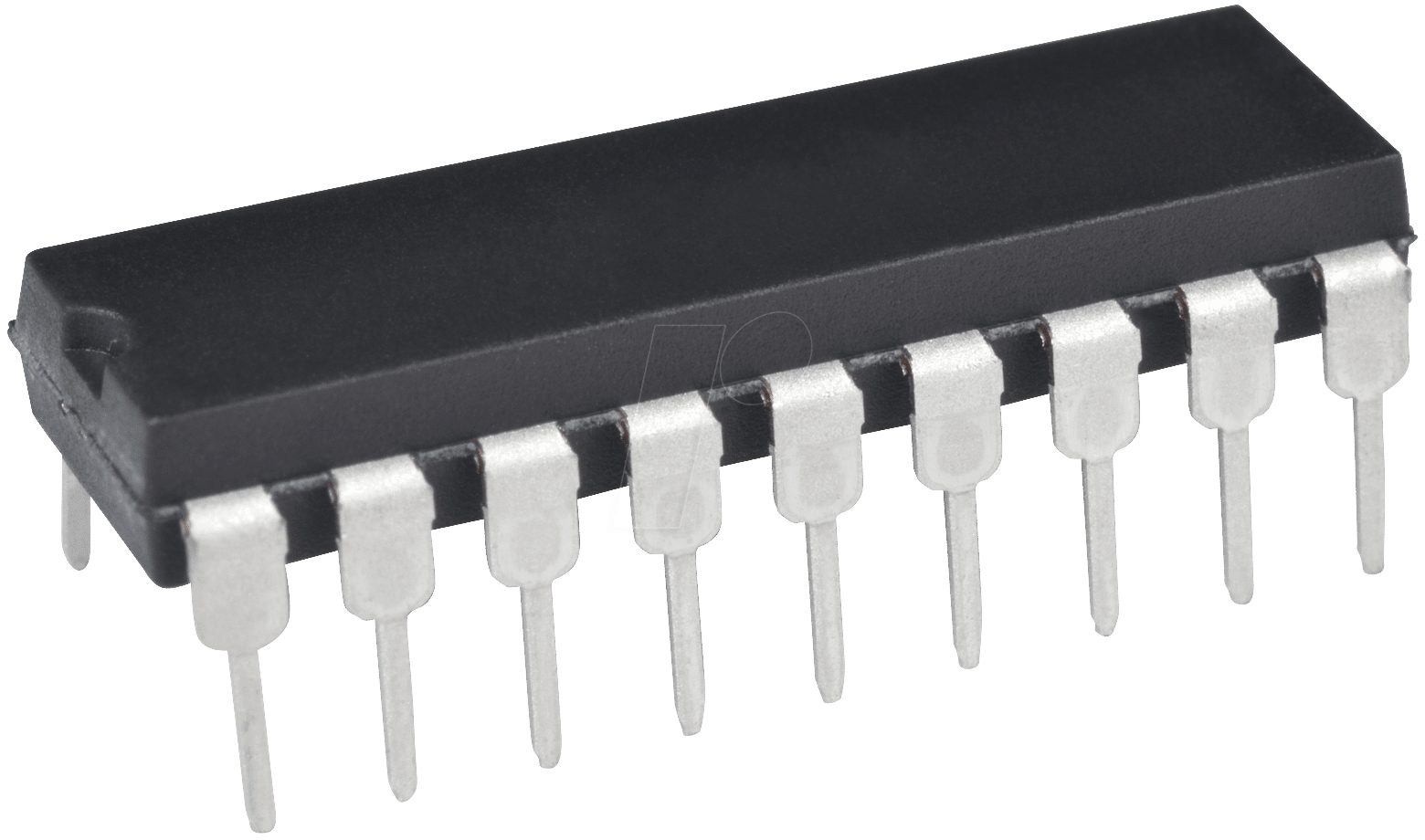

Das DIL-18 Gehäuse: Standardisierung für einfache Integration
Das DIL-18 Gehäuse (Dual In-line Package mit 18 Pins) ist ein weit verbreiteter Standard in der Elektronikfertigung und im Hobbybereich. Dieses Gehäuseformat erleichtert die Integration des L 4963 W erheblich. Es kann einfach in Lochrasterplatinen (Breadboards) für schnelle Prototypen gesteckt oder mittels Lötverbindungen auf herkömmlichen Leiterplatten montiert werden. Die Pinbelegung ist klar definiert und ermöglicht eine unkomplizierte Verdrahtung der Ein- und Ausgangsanschlüsse sowie der Steuerpins für die Spannungseinstellung.
FAQ – Häufig gestellte Fragen zu L 4963 W – Step-Down, adj., 9 … 46 V, 5,0 … 36,0 V, DIL-18
Welche Art von Lasten kann der L 4963 W versorgen?
Der L 4963 W ist für eine breite Palette von Lasten geeignet, die innerhalb seines einstellbaren Ausgangsspannungsbereichs von 5,0 V bis 36,0 V arbeiten. Die genaue Stromlieferfähigkeit hängt von den spezifischen Betriebsbedingungen, der Eingangsspannung und der Kühlung ab. Er ist ideal für die Stromversorgung von Mikrocontrollern, Sensoren, Logikschaltungen, sowie für kleinere Motoren und Verstärker, die präzise und stabile Spannungen benötigen.
Wie stelle ich die Ausgangsspannung des L 4963 W ein?
Die Ausgangsspannung des L 4963 W wird über ein externes Widerstandsnetzwerk eingestellt, das an spezifische Pins des Reglers angeschlossen wird. Die Formel zur Berechnung der Widerstandswerte ist in den technischen Datenblättern des Herstellers zu finden. Dies ermöglicht eine präzise Einstellung der gewünschten Ausgangsspannung, die genau auf die Anforderungen Ihrer Schaltung zugeschnitten ist.
Welchen maximalen Eingangsstrom kann der L 4963 W verarbeiten?
Die maximale Eingangsstrombelastbarkeit des L 4963 W ist nicht direkt durch eine einzelne Spezifikation festgelegt, sondern resultiert aus der zu liefernden Ausgangsleistung (Ausgangsspannung multipliziert mit Ausgangsstrom) und dem Wirkungsgrad des Reglers. Bei einer niedrigeren Ausgangsspannung und/oder einem höheren Ausgangsstrom wird der Eingangsstrom entsprechend höher sein, zuzüglich der Verluste. Bei der Auslegung ist sicherzustellen, dass die Stromquelle den maximal erwarteten Eingangsstrom liefern kann.
Ist der L 4963 W für den Einsatz in rauen Umgebungen geeignet?
Ja, der L 4963 W ist aufgrund seiner robusten Bauweise und integrierten Schutzschaltungen (Übertemperatur, Kurzschluss) gut für den Einsatz in anspruchsvollen Umgebungen geeignet. Der breite Betriebstemperaturbereich und die solide Konstruktion tragen zur Zuverlässigkeit unter verschiedenen Bedingungen bei. Für extreme Temperaturen oder Feuchtigkeit können jedoch zusätzliche Schutzmaßnahmen für die gesamte Schaltung erforderlich sein.
Benötige ich zusätzliche Komponenten für den Betrieb des L 4963 W?
Ja, für den korrekten Betrieb und die Einstellung der Ausgangsspannung werden neben dem L 4963 W typischerweise einige externe Komponenten benötigt. Dazu gehören Kondensatoren zur Glättung der Ein- und Ausgangsspannung sowie ein Präzisionswiderstandsnetzwerk zur Einstellung der gewünschten Ausgangsspannung. Die genauen Werte und Typen dieser Komponenten werden in den Anwendungshinweisen des Herstellers detailliert beschrieben.
Was ist der Unterschied zwischen einem Step-Down-Regler und einem linearen Spannungsregler?
Der Hauptunterschied liegt im Wirkungsgrad und der Funktionsweise. Ein Step-Down-Regler (auch Abwärtswandler genannt) wandelt die Spannung effizient durch Pulsweitenmodulation (PWM) und die Speicherung von Energie in Induktivitäten und Kondensatoren. Dies führt zu geringen Energieverlusten und minimiert die Wärmeentwicklung. Ein linearer Spannungsregler hingegen reduziert die Spannung durch eine dissipative Methode, indem er überschüssige Spannung als Wärme abführt, was zu einem deutlich geringeren Wirkungsgrad und höherer Wärmeentwicklung führt.
Wie schütze ich den L 4963 W vor Überspannungen an der Eingangsseite?
Obwohl der L 4963 W eine hohe Eingangsspannungs Toleranz von bis zu 46 V aufweist, empfiehlt es sich in Umgebungen mit potenziellen Überspannungen (z.B. durch Schaltvorgänge oder externe Stromquellen) zusätzliche Schutzmaßnahmen zu implementieren. Dazu können Überspannungsableiter (Surge Protectors) oder Varistoren (MOV) am Eingang der Schaltung gehören, um den Regler und andere empfindliche Komponenten vor schädlichen Spannungsspitzen zu schützen.
