Präzisionsspannungswandlung für anspruchsvolle Anwendungen: Der L 296 Step-Down Regler
Sie suchen nach einer zuverlässigen Lösung zur präzisen Spannungsumwandlung in Ihren elektronischen Schaltungen, insbesondere wenn variable Eingangsspannungen und eine hohe Strombelastbarkeit gefordert sind? Der L 296 Step-Down Spannungsregler ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine stabile und effiziente Leistungsregelung für ihre Projekte benötigen, sei es in der industriellen Automatisierung, im Prototyping oder in komplexen Energieversorgungssystemen.
Überlegene Leistung und Flexibilität gegenüber Standardlösungen
Im Vergleich zu einfachen Spannungsreglern oder unregulierten Netzteilen bietet der L 296 eine beispiellose Kombination aus Flexibilität und Performance. Seine Fähigkeit, einen breiten Eingangsspannungsbereich von 9 bis 46 Volt zu verarbeiten und eine präzise Ausgangsspannung von 5,1 bis 40 Volt mit einer Strombelastbarkeit von bis zu 4 Ampere zu liefern, macht ihn zur überlegenen Wahl für Anwendungen, die eine anpassbare und robuste Spannungsversorgung erfordern. Die integrierten Schutzfunktionen und die hohe Effizienz minimieren Energieverluste und erhöhen die Lebensdauer Ihrer Komponenten.
Technologische Innovation und Anwendungsfelder des L 296
Der L 296 Step-Down Spannungsregler repräsentiert die Spitze der integrierten Schaltungstechnologie im Bereich der Leistungsregelung. Entwickelt, um den Herausforderungen moderner Elektronik gerecht zu werden, bietet dieses Bauteil eine herausragende Performance, die weit über die Möglichkeiten herkömmlicher Spannungsregler hinausgeht.

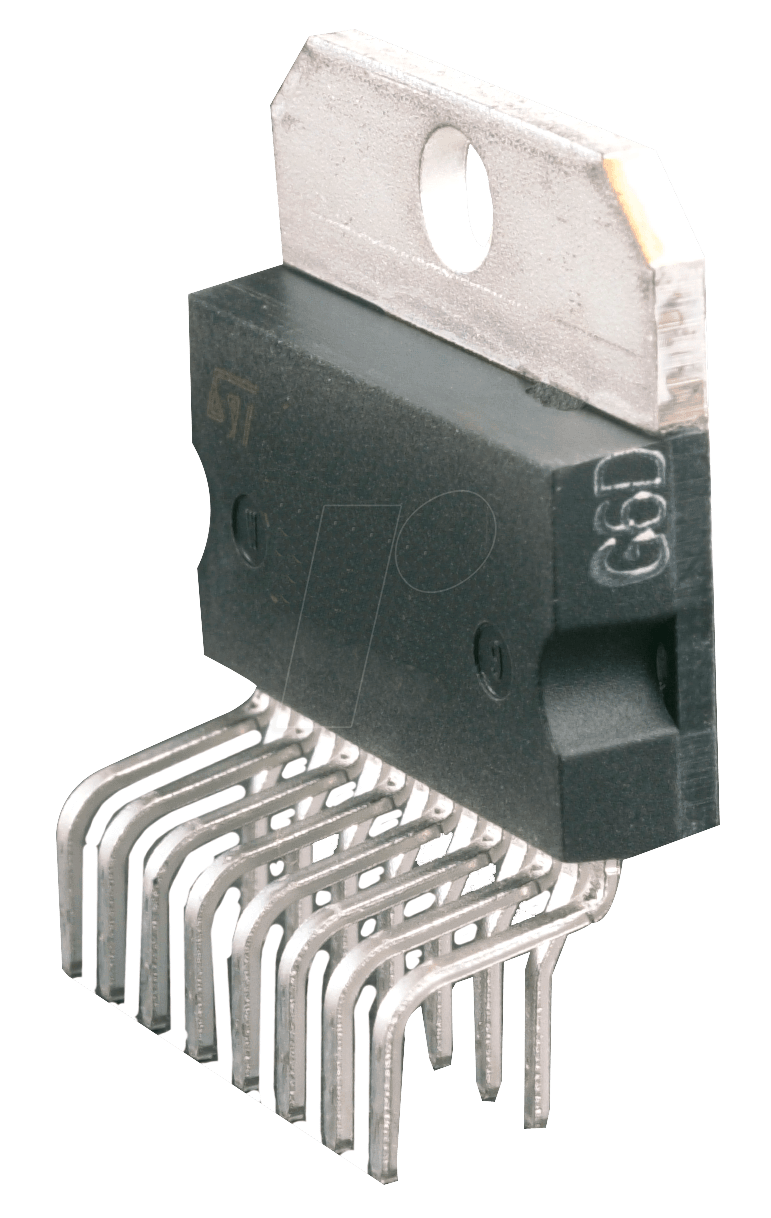

Das Kernstück des L 296 bildet ein fortschrittlicher bipolarer Silizium-Transistor, der in einer Multiwatt-15-Gehäusebauform untergebracht ist. Diese spezielle Bauform ist entscheidend für die effiziente Wärmeableitung, was bei hohen Stromstärken von bis zu 4 Ampere unerlässlich ist. Ohne adäquate Kühlung würden sich herkömmliche Komponenten schnell überhitzen und ihre Leistungsfähigkeit einbüßen oder sogar ausfallen. Der Multiwatt-15-Formfaktor des L 296 gewährleistet, dass er auch unter Dauerbelastung seine spezifizierten Werte zuverlässig einhält.
Die breite Eingangsspannungsbandbreite von 9 bis 46 Volt DC ermöglicht den Einsatz des L 296 in einer Vielzahl von Systemen. Dies ist besonders vorteilhaft in Umgebungen, in denen die Versorgungsspannung schwanken kann, wie beispielsweise in Fahrzeugen, bei der Nutzung von Solarenergie oder in industriellen Steuerungen, die von Batteriesystemen gespeist werden. Diese Flexibilität eliminiert die Notwendigkeit komplexer Vorschaltkreise oder separater Spannungsregler für verschiedene Stromquellen.
Ebenso beeindruckend ist der einstellbare Ausgangsspannungsbereich von 5,1 bis 40 Volt DC. Dies wird durch eine integrierte präzise Referenzspannung und einen internen Regelkreis erreicht, der eine genaue Einstellung der gewünschten Ausgangsspannung mittels externer Widerstände ermöglicht. Diese Anpassungsfähigkeit ist ein entscheidender Vorteil für Prototypenentwickler, die verschiedene Spannungsanforderungen für unterschiedliche Komponenten testen müssen, sowie für Produktdesigner, die eine einzige Stromversorgungslösung für eine Reihe von Produkten mit unterschiedlichen Spannungsbedürfnissen anbieten möchten.
Die Stromlieferfähigkeit von 4 Ampere öffnet die Tür für anspruchsvolle Anwendungen. Dies umfasst die Stromversorgung von leistungsstarken Motoren, größeren LED-Arrays, Kommunikationsmodulen oder komplexen Sensoriksystemen, die eine erhebliche Energiemenge benötigen. Die Fähigkeit, diese Ströme stabil und mit geringen Spannungsabfällen zu liefern, ist ein Indikator für die hohe Güte des internen Regelmechanismus.
Über die reine Spannungs- und Stromregelung hinaus verfügt der L 296 über essenzielle Schutzfunktionen. Dazu gehören ein Übertemperaturschutz, der das Bauteil bei unzulässiger Erwärmung abschaltet, um Schäden zu verhindern, sowie ein Kurzschlussschutz, der die Ausgangsstromgrenze überwacht und bei einem Kurzschluss die Stromzufuhr unterbricht. Diese integrierten Sicherheitsmechanismen tragen maßgeblich zur Zuverlässigkeit und Langlebigkeit des Gesamtsystems bei.
Die Anwendungsmöglichkeiten sind nahezu grenzenlos: von der Stromversorgung von Lüftern in Servern und Rechenzentren, über die Regelung der Spannung für hochentwickelte CNC-Maschinen und 3D-Drucker, bis hin zur Spannungsstabilisierung in Messtechnik und Laborausrüstung. Auch im Bereich der Unterhaltungselektronik, beispielsweise bei der Entwicklung von Heimkino-Systemen oder professionellen Audio-Equipment, findet der L 296 seinen Einsatz, wo eine saubere und stabile Stromversorgung entscheidend für die Klangqualität und Systemstabilität ist.
Wichtige technische Spezifikationen und Vorteile
- Breiter Eingangsspannungsbereich: Von 9 V bis 46 V DC, ideal für variable Stromquellen.
- Einstellbare Ausgangsspannung: Präzise Regelung von 5,1 V bis 40 V DC, passend für diverse Anforderungen.
- Hohe Strombelastbarkeit: Bis zu 4 A Ausgangsstrom für leistungsintensive Anwendungen.
- Integrierter Übertemperaturschutz: Schützt das Bauteil und die angeschlossene Schaltung vor thermischer Überlastung.
- Kurzschlussschutz: Verhindert Schäden bei versehentlichem Kurzschluss am Ausgang.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung.
- Robuste Multiwatt-15-Bauform: Optimiert für effektive Wärmeableitung und Dauerbetrieb.
- Einfache Implementierung: Nur wenige externe Komponenten für den Betrieb erforderlich.
Produktdetails und technische Eigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Step-Down Spannungsregler (Abwärtswandler) |
| Hersteller-Typ-Bezeichnung | L 296 |
| Eingangsspannungsbereich (Vi) | 9 V bis 46 V DC |
| Ausgangsspannungsbereich (Vo) | 5,1 V bis 40 V DC (einstellbar) |
| Maximaler Ausgangsstrom | 4 A |
| Gehäusebauform | Multiwatt-15 |
| Integrierte Schutzfunktionen | Übertemperaturschutz, Kurzschlussschutz |
| Regelung | Präzise integrierte Regelung mit externen Widerständen einstellbar |
| Wärmemanagement | Hohe thermische Effizienz durch Multiwatt-Gehäuse, externe Kühlkörpermontage möglich |
| Anwendungsbereiche | Industrielle Stromversorgungen, Prototyping, Automobilanwendungen, Messtechnik, Hochleistungs-LED-Treiber |
Häufig gestellte Fragen (FAQ) zum L 296 Step-Down Spannungsregler
Was sind die Hauptvorteile des L 296 gegenüber einfacheren Spannungsreglern?
Der L 296 zeichnet sich durch seinen breiten Eingangs- und Ausgangsspannungsbereich, seine hohe Strombelastbarkeit von 4 A und integrierte Schutzfunktionen wie Übertemperatur- und Kurzschlussschutz aus. Dies macht ihn deutlich flexibler und robuster als einfache lineare Spannungsregler.
Ist der L 296 für den Einsatz in Fahrzeugen geeignet?
Ja, der breite Eingangsspannungsbereich von 9 bis 46 Volt DC macht den L 296 ideal für den Einsatz in Fahrzeugen, wo die Bordspannung aufgrund des Motorstarts oder anderer elektrischer Verbraucher stark schwanken kann.
Wie wird die Ausgangsspannung des L 296 eingestellt?
Die Ausgangsspannung des L 296 wird typischerweise durch die Auswahl und Platzierung von zwei externen Widerständen im Rückkopplungspfad des Reglers eingestellt. Detaillierte Informationen hierzu finden Sie im zugehörigen Datenblatt des Herstellers.
Benötigt der L 296 eine zusätzliche Kühlung?
Bei hohen Strömen, insbesondere nahe der maximalen Belastung von 4 A, ist die Verwendung eines Kühlkörpers für die Multiwatt-15-Bauform des L 296 dringend empfohlen, um eine zuverlässige Funktion und eine lange Lebensdauer zu gewährleisten. Die Notwendigkeit und Größe des Kühlkörpers hängen von der konkreten Anwendung und den Umgebungsbedingungen ab.
Welche Schutzfunktionen sind im L 296 integriert?
Der L 296 verfügt über einen integrierten Übertemperaturschutz, der das Bauteil bei Erreichen einer kritischen Temperatur abschaltet, sowie einen Kurzschlussschutz, der den Ausgangsstrom begrenzt, um Beschädigungen zu vermeiden.
Ist der L 296 ein linearer oder ein Schaltregler?
Der L 296 ist ein linearer Spannungsregler. Er regelt die Spannung durch dissipieren überschüssiger Energie in Wärme, was ihn im Vergleich zu Schaltreglern bei sehr hohen Spannungsunterschieden weniger effizient macht, aber oft eine geringere Ausgangsripple und einfachere Schaltungsdimensionierung bietet.
Wo liegen die Grenzen der Strombelastbarkeit des L 296?
Der L 296 ist für einen maximalen Ausgangsstrom von 4 Ampere spezifiziert. Bei Überschreitung dieser Grenze kann es zu Überhitzung und zur Aktivierung der Schutzschaltungen kommen, was die Leistung beeinträchtigt.
