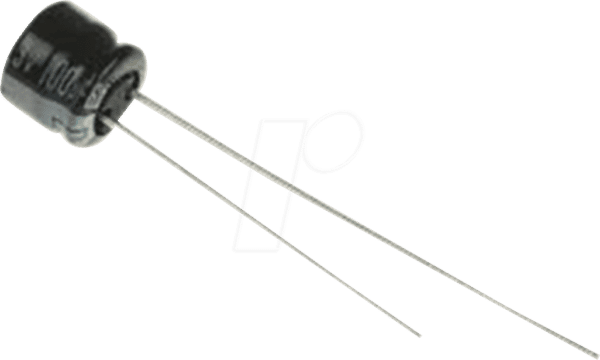

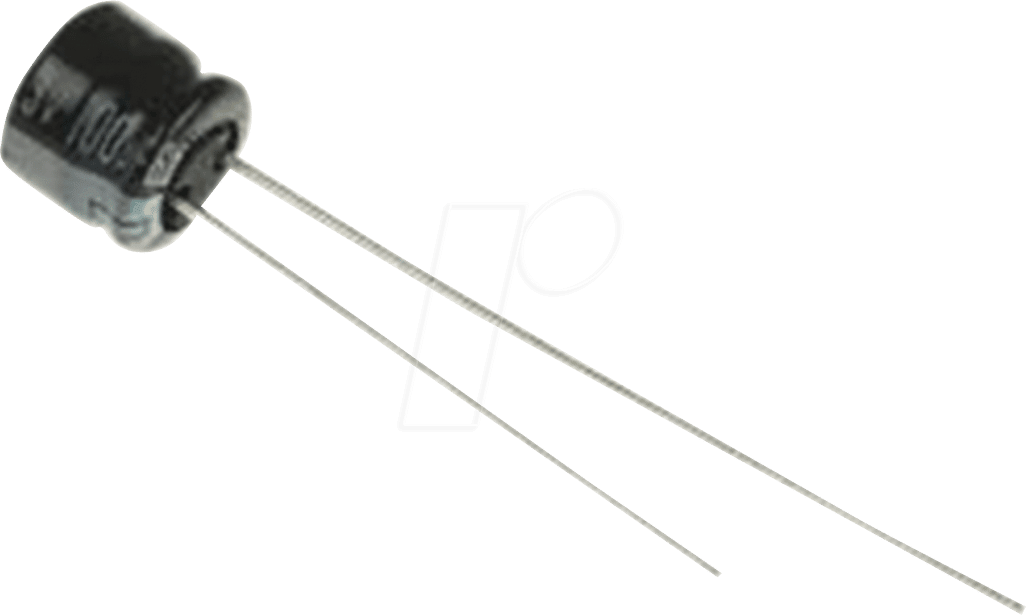

Hochleistungs-Elko für anspruchsvolle Schaltungen: KS-A 4,7U 25 – Maximale Zuverlässigkeit für Ihre Elektronik
Der KS-A 4,7U 25 – Elko ist die essenzielle Komponente für Entwickler und Bastler, die in ihren Elektronikprojekten auf absolute Stabilität und Langlebigkeit angewiesen sind. Ob in der Filterung von Netzteilspannungen, der Glättung von Gleichrichtersignalen oder als Koppelkondensator in Audio-Schaltungen – dieser Radial-Elko mit einer Kapazität von 4,7 µF und einer Nennspannung von 25 V löst präzise die Herausforderungen von Rauschen, Spannungsspitzen und unerwünschten Signalverzerrungen. Seine optimierten technischen Daten gewährleisten eine zuverlässige Performance auch unter erhöhten Temperaturbedingungen, was ihn zur überlegenen Wahl gegenüber weniger robusten Standard-Kondensatoren macht.
Präzision und Langlebigkeit: Das Herzstück Ihrer Schaltung
Der KS-A 4,7U 25 – Elko zeichnet sich durch eine herausragende Kombination aus Präzision und Langlebigkeit aus, die ihn zu einem unverzichtbaren Bauteil für anspruchsvolle Anwendungen macht. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren, dass jede Einheit die spezifizierten elektrischen Eigenschaften über einen langen Zeitraum zuverlässig erfüllt. Dies ist entscheidend für die Langzeitstabilität von elektronischen Geräten, bei denen ein Ausfall eines einzelnen Kondensators weitreichende Folgen haben kann.
Vorteile, die überzeugen: Warum KS-A 4,7U 25 – Elko Ihre erste Wahl ist
- Zuverlässige Kapazität: Mit einer präzisen Kapazität von 4,7 µF liefert dieser Elko die exakt benötigte Energiespeicherung oder Filterwirkung für eine Vielzahl von Schaltungen.
- Robuste Spannungsfestigkeit: Die Nennspannung von 25 V bietet ausreichende Reserven für die meisten gängigen Niedervolt-Anwendungen und schützt die Schaltung vor Überspannungen.
- Optimale thermische Beständigkeit: Die Betriebstemperatur von bis zu 85°C und die angegebene Lebensdauer von 1000 Stunden bei dieser Temperatur gewährleisten einen stabilen Betrieb auch in Umgebungen mit erhöhter Wärmeentwicklung.
- Präziser Leiterplattenabstand (RM 1,5): Der Pin-Abstand von 1,5 mm (RM 1,5) ermöglicht eine effiziente und platzsparende Bestückung auf Leiterplatten, was besonders in kompakten Designs von Vorteil ist.
- Geringe Toleranz für stabile Signalintegrität: Eine typische Toleranz von ±20% stellt sicher, dass die elektrischen Parameter innerhalb eines akzeptablen Bereichs für die meisten Schaltungsdesigns liegen, was die Signalintegrität bewahrt.
- Vielseitige Einsatzmöglichkeiten: Ob in Netzteilen, Audio-Verstärkern, Steuerungen oder Messtechnik – die universellen Eigenschaften machen diesen Elko zum idealen Baustein.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation | Beschreibung und Vorteil |
|---|---|---|
| Typ | Elektrolytkondensator (Elko), Radial | Im Gegensatz zu SMD-Varianten bietet dieser Radial-Elko eine etablierte und oft bevorzugte Bestückungsoption für Entwickler, die eine einfache Lötbarkeit und gute Handhabung schätzen. |
| Kapazität | 4,7 µF (Mikrofarad) | Eine präzise Kapazität für Anwendungen, die eine gezielte Energiespeicherung, Filterung oder Glättung erfordern. Dies ist ideal für die Entkopplung von Spannungsversorgungen oder die Glättung von Pulsweitenmodulation (PWM) Signalen. |
| Nennspannung | 25 V (Volt) | Diese Spannungsfestigkeit ist ausreichend für eine breite Palette von Niedervolt-Anwendungen, wie sie in vielen Consumer-Elektronikgeräten, Hobby-Projekten oder industriellen Steuerungen zu finden sind. Sie bietet eine solide Sicherheitsmarge. |
| Anschlusstyp | Radial | Die parallelen Beinchen ermöglichen eine einfache Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten. Dies ist vorteilhaft für Prototyping und für Anwendungen, bei denen mechanische Stabilität der Lötstellen wichtig ist. |
| Betriebstemperatur | bis 85°C | Die Fähigkeit, bis zu 85°C zuverlässig zu arbeiten, ist ein entscheidendes Merkmal für Anwendungen in nicht-klimatisierten Umgebungen oder in Gehäusen mit höherer Wärmeentwicklung. Dies gewährleistet eine längere Lebensdauer und stabilere Leistung. |
| Lebensdauer | 1000 h bei 85°C | Eine spezifizierte Lebensdauer von 1000 Stunden bei maximaler Betriebstemperatur ist ein Indikator für die hohe Qualität und Zuverlässigkeit des Kondensators. Dies bedeutet, dass der Elko auch unter Dauerbelastung eine lange Nutzungsdauer bietet. |
| Fertigungstoleranz | 20% | Eine Toleranz von ±20% ist für die meisten allgemeinen Anwendungen im Bereich der Elektronik ausreichend und ermöglicht eine kosteneffiziente Produktion, ohne die Funktionalität kritischer Schaltungen signifikant zu beeinträchtigen. |
| Leiterplatten-Rastermaß (RM) | 1,5 mm | Das enge Rastermaß von 1,5 mm ermöglicht eine dichte Bestückung auf der Leiterplatte und ist ideal für die Integration in kleinere oder mehrlagige Designs, bei denen Platzersparnis eine Rolle spielt. |
Erweiterte Einblicke: Die Technologie hinter dem KS-A 4,7U 25 – Elko
Der KS-A 4,7U 25 – Elko repräsentiert eine sorgfältig entwickelte Technologie, die auf bewährten Prinzipien der Elektrolytkondensator-Fertigung aufbaut und gleichzeitig auf Zuverlässigkeit und Leistung optimiert ist. Das Kernstück bildet die dielektrische Schicht, die in diesem Fall typischerweise aus einer dünnen Oxidschicht besteht, die auf einem Metall (oft Aluminium) elektrochemisch erzeugt wird. Diese Oxidschicht fungiert als Isolator zwischen den beiden leitenden Platten des Kondensators: der Anodenfolie und der Kathodenfolie.
Die Wahl des Elektrolyten ist entscheidend für die Leistung und Lebensdauer eines Elkos. Bei einem Standard-Aluminium-Elektrolytkondensator wie dem KS-A 4,7U 25 – Elko wird oft ein flüssiger oder gelartiger Elektrolyt verwendet, der als Kathode dient und den Kontakt zur Oxidschicht aufrechterhält. Die Fähigkeit des Elektrolyten, sich selbst zu regenerieren und die Oxidschicht bei kleinen Beschädigungen instand zu halten, trägt wesentlich zur Langlebigkeit bei.
Das Rastermaß von 1,5 mm (RM 1,5) ist ein direktes Ergebnis des Designprozesses, der auf eine effiziente Bestückung auf Standard-Leiterplatten abgestimmt ist. Dieses Maß ermöglicht die Platzierung vieler Komponenten auf engem Raum, was für die Miniaturisierung elektronischer Geräte unerlässlich ist. Die radiale Bauform mit den beiden parallelen Anschlusspins bietet dabei eine mechanisch stabile Verbindung, die Vibrationen und mechanischen Belastungen besser standhält als z.B. SMD-Varianten.
Die angegebene Betriebstemperatur von bis zu 85°C und die Lebensdauer von 1000 Stunden bei dieser Temperatur sind kritische Parameter für die Auslegung von Schaltungen. Dies impliziert, dass die Materialien, aus denen der Elko gefertigt ist – von der Anodenfolie über das Dielektrikum bis hin zum Elektrolyten und dem Gehäusematerial – so gewählt wurden, dass sie diesen thermischen Belastungen standhalten, ohne signifikante Alterungserscheinungen oder Leistungseinbußen zu zeigen. Ein Elko mit einer geringeren thermischen Beständigkeit würde bei 85°C deutlich schneller altern und seine Kapazität verlieren oder sogar ausfallen.
Anwendungsbereiche: Wo der KS-A 4,7U 25 – Elko seine Stärken ausspielt
Der KS-A 4,7U 25 – Elko ist ein vielseitiger Baustein, der sich in einer breiten Palette von elektronischen Schaltungen bewährt hat. Seine spezifischen Eigenschaften machen ihn ideal für Anwendungen, bei denen eine zuverlässige Filterung, Glättung und Energiespeicherung auf Niedervolt-Ebene erforderlich ist.
- Netzteile und Spannungsregler: Als Glättungskondensator nach einem Gleichrichter oder als Pufferkondensator in Spannungsreglerschaltungen hilft er, unerwünschte Welligkeit im Gleichstrom zu reduzieren und eine stabile Versorgungsspannung für nachfolgende Schaltungsteile zu gewährleisten. Dies ist entscheidend für die Signalintegrität und die Vermeidung von Störungen.
- Audio-Schaltungen: In Verstärkerschaltungen kann der Elko als Koppelkondensator eingesetzt werden, um Gleichspannungsanteile zu blockieren und nur das Audiosignal weiterzuleiten. Dies verhindert unerwünschte Gleichspannungsdrifte auf den Ausgangsstufen und schützt Lautsprecher vor DC-Schäden.
- Steuer- und Regelungstechnik: In SPS-Systemen (Speicherprogrammierbare Steuerungen), Mikrocontroller-Anwendungen und anderen industriellen Steuergeräten sorgt der Elko für eine saubere Stromversorgung und eine zuverlässige Entkopplung von Störsignalen.
- Messtechnik und Sensorik: Präzise Messungen erfordern oft eine sehr saubere und stabile Stromversorgung. Der KS-A 4,7U 25 – Elko trägt dazu bei, Rauschen in den Versorgungsschienen zu minimieren, was für die Genauigkeit von Messgeräten und Sensoren unerlässlich ist.
- Hobby-Elektronik und Prototyping: Für Maker und Hobbyisten ist dieser Elko ein Standardbauteil, das in einer Vielzahl von Projekten eingesetzt werden kann, von einfachen LED-Schaltungen bis hin zu komplexeren Robotik- oder Arduino-Projekten. Seine einfache Handhabung und gute Verfügbarkeit machen ihn zur perfekten Wahl.
FAQ – Häufig gestellte Fragen zu KS-A 4,7U 25 – Elko, radial, 4,7 uF, 25 V, RM 1,5, 85°C, 1000 h, 20%
Was bedeutet „Elko, radial“ und warum ist das wichtig?
Elko steht für Elektrolytkondensator. Radial bedeutet, dass die beiden Anschlussbeinchen parallel nebeneinander an einer Seite des Bauteils aus dem Gehäuse austreten. Dies ermöglicht die Durchsteckmontage (THT) auf Leiterplatten, was eine einfache Handhabung und Lötung, insbesondere für Prototypen und manuelle Bestückung, gewährleistet. Es unterscheidet sich von SMD-Elkos, die direkt auf die Oberfläche der Leiterplatte gelötet werden.
Kann ich diesen Elko in einer Schaltung verwenden, die 30V benötigt?
Nein, die Nennspannung von 25V ist die maximale sichere Betriebsspannung. Eine Überschreitung dieser Spannung kann zur Zerstörung des Kondensators führen, was zu Kurzschlüssen oder sogar zu einem Brandrisiko führen kann. Verwenden Sie immer Elkos mit einer Nennspannung, die höher oder gleich der maximalen Spannung in Ihrer Schaltung ist.
Wie beeinflusst die Betriebstemperatur von 85°C die Lebensdauer des Elkos?
Die Angabe von 1000 Stunden Lebensdauer bei 85°C ist ein wichtiger Richtwert. Elkos altern chemisch schneller bei höheren Temperaturen. Das bedeutet, dass bei Temperaturen unter 85°C die Lebensdauer deutlich länger sein wird. Umgekehrt würde die Lebensdauer bei Temperaturen über 85°C stark reduziert werden, bis hin zum Ausfall.
Was bedeutet das Rastermaß (RM) 1,5 mm?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden Anschlussbeinchen. Ein RM von 1,5 mm bedeutet, dass die Löcher auf der Leiterplatte 1,5 mm voneinander entfernt gebohrt werden müssen, um diesen Elko korrekt zu bestücken. Dieses enge Rastermaß ermöglicht eine platzsparende Montage auf der Leiterplatte.
Ist die Toleranz von 20% für alle Anwendungen akzeptabel?
Für die meisten allgemeinen Anwendungen im Bereich der Stromversorgung, Filterung und Entkopplung ist eine Toleranz von 20% völlig ausreichend. In sehr präzisen Schaltungen, wie z.B. in hochfrequenten Oszillatoren oder bestimmten Analog-Schaltungen, könnten geringere Toleranzen erforderlich sein. In diesem Fall ist der KS-A 4,7U 25 – Elko eine Standardlösung, die für die meisten typischen Einsatzgebiete gut geeignet ist.
Wo wird dieser Elko typischerweise eingesetzt?
Dieser Elko ist ein vielseitiger Baustein und findet breite Anwendung in Netzteilen, Spannungsreglern, Audioverstärkern (als Koppelkondensator), Steuerungsplatinen, Messtechnik und in zahlreichen Hobby-Elektronik-Projekten, wo eine stabile Energiespeicherung und Filterung auf Niedervolt-Basis benötigt wird.
Was passiert, wenn ein Elko seine Kapazität verliert?
Wenn ein Elko seine Kapazität verliert (oft als Kapazitätsdrift bezeichnet), kann dies die Leistung der Schaltung beeinträchtigen. In Netzteilen kann dies zu einer erhöhten Welligkeit der Ausgangsspannung führen, was empfindliche Bauteile stören oder beschädigen kann. In Audio-Schaltungen kann dies zu einer Klangverschlechterung oder einem Verlust von Frequenzanteilen führen.
