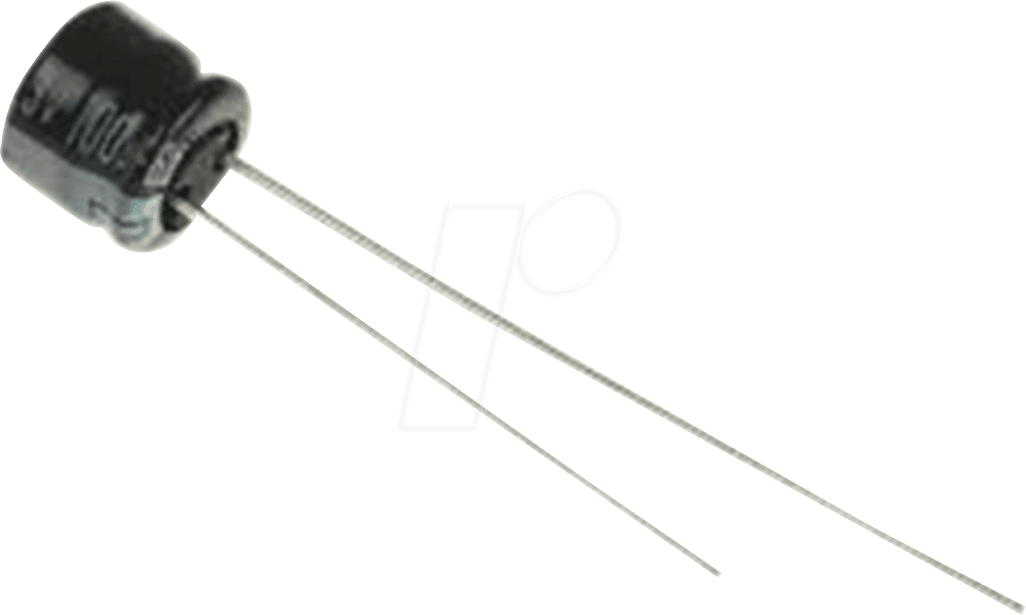

Zuverlässige Energiespeicherung für anspruchsvolle Elektronikanwendungen: KS-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 85°C, 1000 h, 20%
Der KS-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 85°C, 1000 h, 20% ist die ideale Komponente für Elektroniker, Entwickler und Hobbyisten, die eine ausfallsichere und langlebige Lösung zur Energiespeicherung und Glättung von Spannungen in ihren Schaltungen benötigen. Dieses Kondensator-Modell adressiert die Notwendigkeit, Schwankungen in der Stromversorgung effektiv zu kompensieren und eine stabile Betriebsspannung für empfindliche elektronische Bauteile zu gewährleisten.
Leistungsstark und Langlebig: Die Vorteile des KS-A 22U 16 – Elko
Bei der Auswahl von Elektrolytkondensatoren spielen Zuverlässigkeit und Lebensdauer eine entscheidende Rolle, insbesondere in professionellen und industriellen Anwendungen. Der KS-A 22U 16 – Elko zeichnet sich durch seine bewährte Technologie und seine spezifizierten Leistungsparameter aus, die ihn zu einer überlegenen Wahl gegenüber Generik-Komponenten machen:
- Gleichmäßige Kapazitätswerte: Die Angabe von 22 µF (Mikrofarad) garantiert eine präzise Kapazität für Filter- und Entkopplungsanwendungen. Dies ermöglicht eine exakte Dimensionierung der Schaltung und vermeidet unerwünschte Resonanzen oder Instabilitäten.
- Optimierte Spannungsfestigkeit: Mit einer Nennspannung von 16 V (Volt) bietet dieser Elko ausreichend Spielraum für gängige Niederspannungsanwendungen, ohne Kompromisse bei der Sicherheit einzugehen. Die Toleranz von ±20% ist typisch für Elkos dieser Klasse und ermöglicht eine zuverlässige Funktion.
- Robuste Konstruktion für industrielle Umgebungen: Die Betriebstemperatur von 85°C und eine Lebensdauer von 1000 Stunden bei Nennspannung unterstreichen die Robustheit des KS-A 22U 16 – Elkos. Er ist konzipiert, um auch unter anspruchsvollen Betriebsbedingungen eine konstante Performance zu liefern. Dies ist ein entscheidender Vorteil gegenüber Bauteilen mit geringerer Temperaturbeständigkeit oder verkürzter Lebensdauererwartung.
- Radialer Aufbau für vielseitige Bestückung: Der radiale Anschluss ermöglicht eine einfache Montage auf Leiterplatten (PCBs) und ist kompatibel mit einer Vielzahl von Produktionsverfahren, von der Handbestückung bis zur automatisierten Fertigung. Der Pinabstand von 2,8 mm (RM 2) ist ein gängiges Maß und erleichtert die Integration in bestehende Designs.
Technische Spezifikationen im Detail
Der KS-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 85°C, 1000 h, 20% ist ein Präzisionsbauteil, dessen Spezifikationen präzise auf die Anforderungen moderner Elektronik zugeschnitten sind. Die detaillierte Betrachtung der technischen Merkmale verdeutlicht seine Eignung für diverse Schaltungsdesigns.
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | Elektrolytkondensator (Elko) | Standardtechnologie für Energiespeicherung und Glättung, bekannt für hohe Kapazität pro Volumen. |
| Bauform | Radial | Ermöglicht einfache Montage auf Leiterplatten. Pins sind parallel angeordnet. |
| Kapazität | 22 µF (Mikrofarad) | Bietet eine substanzielle Kapazität zur Energiespeicherung, Filterung von Wechselspannungsanteilen und zur Entkopplung von Stromversorgungsnetzen. Ideal für Anwendungen, die eine gezielte Glättung erfordern. |
| Nennspannung | 16 V (Volt) | Geeignet für eine breite Palette von Niederspannungsanwendungen in der Unterhaltungselektronik, Automatisierungstechnik und im Prototypenbau. Bietet ausreichende Reserve für typische Betriebsspannungen. |
| Rastermaß (RM) | 2,8 mm | Standardmäßiger Pinabstand, der die Kompatibilität mit vielen Leiterplattenlayouts und Bestückungswerkzeugen sicherstellt. Fördert eine kompakte Bauteilplatzierung. |
| Maximale Betriebstemperatur | 85°C | Gewährleistet eine zuverlässige Funktion auch in Umgebungen mit moderater Erwärmung, was die Langlebigkeit und Stabilität der Schaltung erhöht. |
| Lebensdauer | 1000 Stunden bei Nennspannung und maximaler Temperatur | Indikator für die Robustheit und Zuverlässigkeit des Kondensators unter definierten Betriebsbedingungen. Längere Lebensdauer bedeutet geringere Wartungsintervalle und höhere Systemverfügbarkeit. |
| Kapazitätstoleranz | ±20% | Typische Toleranz für Elkos, ausreichend für die meisten Filter- und Glättungsanwendungen. Die präzise Fertigung sorgt für reproduzierbare Ergebnisse. |
| Materialqualität | Hochwertige Elektrolytflüssigkeit und Folien | Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer von Elektrolytkondensatoren. Hohe Reinheit und Qualität der Dielektrika und des Elektrolyten minimieren Verluste und Leckströme. |
Einsatzbereiche und Anwendungsfelder
Der KS-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 85°C, 1000 h, 20% ist ein vielseitiger Baustein für zahlreiche Elektronikprojekte. Seine spezifischen Eigenschaften machen ihn zur bevorzugten Wahl für:
- Spannungsglättung in Netzteilen: Reduziert Brummspannungen nach der Gleichrichtung, was zu einer stabileren DC-Versorgung führt.
- Entkopplung von ICs: Liefert schnelle Stromimpulse an integrierte Schaltungen und verhindert Spannungsabfälle bei schnellen Lastwechseln.
- Audio-Schaltungen: Wird häufig in Koppelkondensator-Funktionen eingesetzt, um Gleichspannungsanteile zu blockieren und Audiosignale zu übertragen.
- Pufferung in Low-Power-Anwendungen: Sorgt für eine kurzfristige Energieversorgung bei Leistungsspitzen.
- Filterkreise: Als Teil von LC- oder RC-Filtern zur Frequenzselektion.
- Hobby-Elektronik und Prototypenbau: Ein Standardbauteil für nahezu jedes elektronische Projekt, das eine zuverlässige Stromversorgung benötigt.
- Industrielle Steuerungen: Bietet die notwendige Stabilität und Langlebigkeit für kritische Steuerungs- und Automatisierungssysteme.
FAQ – Häufig gestellte Fragen zu KS-A 22U 16 – Elko, radial, 22 uF, 16 V, RM 2, 85°C, 1000 h, 20%
Kann ich diesen Elko in einer Schaltung mit einer Betriebsspannung von 12V verwenden?
Ja, selbstverständlich. Eine Betriebsspannung von 12V liegt deutlich unter der Nennspannung von 16V dieses Elkos. Dies bietet einen guten Sicherheitsspielraum und gewährleistet eine hohe Zuverlässigkeit im Betrieb. Die Verwendung bei geringerer Spannung als der Nennspannung verlängert zudem in der Regel die Lebensdauer des Kondensators.
Was bedeutet die Angabe „RM 2,8 mm“?
RM steht für „Rastermaß“. Das Rastermaß von 2,8 mm bezeichnet den Abstand zwischen den beiden Anschlusspins (Beinchen) des radialen Elektrolytkondensators. Dieses Maß ist wichtig für die mechanische Kompatibilität mit der Leiterplatte und den Bestückungsautomaten. 2,8 mm ist ein gängiges Rastermaß.
Ist dieser Elko für Anwendungen mit hoher Temperaturbelastung geeignet?
Mit einer maximalen Betriebstemperatur von 85°C ist dieser Elko für Umgebungen mit moderater Erwärmung ausgelegt. Für Anwendungen, die dauerhaft höhere Temperaturen aufweisen, sollten Sie Elkos mit einer höheren Temperaturspezifikation (z.B. 105°C oder 125°C) in Betracht ziehen. Die Angabe von 1000 Stunden Lebensdauer bei 85°C gibt an, dass der Kondensator unter diesen Bedingungen mindestens 1000 Stunden zuverlässig funktioniert.
Wie wichtig ist die Kapazitätstoleranz von ±20% bei diesem Elko?
Die Kapazitätstoleranz von ±20% ist für viele Standardanwendungen, wie z.B. Spannungsglättung und Entkopplung, völlig ausreichend. Sie gibt den maximal zulässigen Unterschied zwischen der Nennkapazität (22 µF) und der tatsächlichen Kapazität des Bauteils an. Für sehr präzise Filteranwendungen oder Resonanzschaltungen können Kondensatoren mit engerer Toleranz erforderlich sein.
Was versteht man unter der Lebensdauerangabe von 1000 Stunden?
Die Angabe „1000 h“ bezieht sich auf die erwartete Lebensdauer des Kondensators unter definierten Betriebsbedingungen (in diesem Fall bei Nennspannung und maximaler Betriebstemperatur von 85°C). Dies ist ein Mindestwert, der die Zuverlässigkeit des Bauteils unter Dauerbelastung charakterisiert. Die tatsächliche Lebensdauer in einer Schaltung kann bei geringerer Auslastung (niedrigere Spannung, geringere Temperatur) deutlich länger sein.
Kann ich diesen Elko als Ersatz für einen älteren Elko mit gleicher Kapazität und Spannung verwenden?
Grundsätzlich ja, sofern das Rastermaß (RM) und die physischen Abmessungen passen. Achten Sie darauf, dass die neue Komponente die gleichen oder höhere Spezifikationen hinsichtlich Spannung und Temperatur aufweist, um eine gleichbleibende oder verbesserte Leistung und Sicherheit zu gewährleisten. Bei älteren Bauteilen ist es ratsam, die Polarität korrekt anzuschließen.
Welche Vorteile bietet ein radialer Elko gegenüber einem bedrahteten Axial-Elko?
Radiale Elkos sind in der Regel einfacher auf Leiterplatten zu montieren, da sie direkt auf der Oberfläche platziert und mit zwei Pins verbunden werden. Axial-Elkos haben ihre Anschlüsse an den gegenüberliegenden Enden des zylindrischen Gehäuses und werden oft durch die Platine gesteckt. Radiale Bauformen sind heute bei der automatisierten Bestückung und für kompakte Designs weiter verbreitet.
