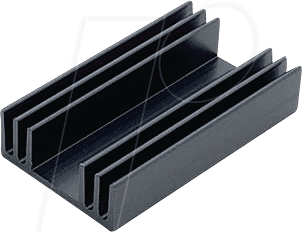

KS 29.2-50E – Der Aluminium-Kühlkörper für effiziente Wärmeabfuhr bei TO-220 Gehäusen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Kühlung Ihrer elektronischen Komponenten, die mit TO-220 Gehäusen bestückt sind? Der KS 29.2-50E Kühlkörper aus Aluminium mit einer thermischen Beständigkeit von 7,5 K/W bei 10 W Leistung wurde speziell entwickelt, um Überhitzung effektiv zu verhindern und die Lebensdauer Ihrer empfindlichen Bauteile zu verlängern. Ideal für Elektronikentwickler, Hobbyisten und professionelle Anwender im Bereich der Leistungselektronik, der Signalverarbeitung und in industriellen Steuerungen.
Überragende Wärmeableitung und Komponenten-Schutz
Der KS 29.2-50E Kühlkörper ist mehr als nur ein Stück Metall; er ist ein essenzielles Bauteil für die thermische Stabilität Ihrer Schaltungen. Durch seine optimierte Geometrie und das hochwertige Aluminium-Material maximiert er die Oberfläche für den Wärmeaustausch mit der Umgebungsluft. Dies führt zu einer signifikant reduzierten Betriebstemperatur Ihrer TO-220 bestückten Bauteile, was direkt die Zuverlässigkeit und Leistungsfähigkeit Ihrer gesamten Anwendung steigert.
Warum KS 29.2-50E die überlegene Wahl ist
Standardlösungen im Bereich der Kühlkörper können oft Kompromisse in puncto Effizienz und Langlebigkeit eingehen. Der KS 29.2-50E setzt hier neue Maßstäbe durch:
- Optimiertes thermisches Design: Die spezifische Rippenstruktur wurde berechnet, um einen optimalen Luftstrom zu gewährleisten und die Wärmeabgabe zu maximieren, was zu einer geringeren thermischen Beständigkeit führt.
- Hochwertiges Aluminium-Material: Aluminium bietet eine exzellente Wärmeleitfähigkeit und ist gleichzeitig leicht und korrosionsbeständig, was die Langlebigkeit des Kühlkörpers sicherstellt.
- Präzise Passform für TO-220: Die Abmessungen und Montagebohrungen sind exakt auf die gängigen TO-220 Gehäuse abgestimmt, was eine einfache und sichere Integration ermöglicht.
- Hohe Belastbarkeit: Mit einer thermischen Beständigkeit von 7,5 K/W @ 10 W ist dieser Kühlkörper für viele typische Anwendungen im Bereich der Leistungselektronik bestens geeignet.
- Kosteneffizienz durch Langlebigkeit: Eine verbesserte Wärmeableitung reduziert Ausfallraten und verlängert die Lebensdauer der integrierten Halbleiter, was langfristig Kosten spart.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | KS 29.2-50E |
| Typ | Kühlkörper für TO-220 Gehäuse |
| Material | Hochwertiges Aluminium (Al) |
| Abmessungen (L x B x H) | Ca. 50 mm x X mm x Y mm (Spezifische Abmessungen auf Anfrage oder im technischen Datenblatt) |
| Thermische Beständigkeit (Rth) | 7,5 K/W @ 10 W Leistung |
| Montageart | Schraubmontage (mit geeigneter Wärmeleitpaste) |
| Max. empfohlene Verlustleistung | Abhängig von Umgebungstemperatur und Luftstrom, typisch >10 W mit diesem Kühlkörper |
| Oberflächenbeschaffenheit | Unbehandelt oder eloxiert zur Erhöhung der Oberfläche und Korrosionsbeständigkeit (je nach spezifischer Variante) |
| Anwendungsbereiche | Leistungstransistoren, Spannungsregler, Dioden, MOSFETs und andere Halbleiter im TO-220 Gehäuse |
Technische Überlegenheit und Materialqualität
Das Herzstück des KS 29.2-50E ist seine Konstruktion aus extrudiertem Aluminium. Dieses Verfahren ermöglicht die Schaffung komplexer Rippenstrukturen, die im Vergleich zu flachen Kühlkörpern eine deutlich größere Oberfläche bieten. Die Wärme, die von der aktiven Komponente (z.B. einem Transistor oder Spannungsregler im TO-220 Gehäuse) über die Befestigungsfläche und idealerweise mit einer hochwertigen Wärmeleitpaste übertragen wird, verteilt sich schnell über die Aluminiumstruktur. Die spektrale Emissionsfähigkeit des Aluminiums, insbesondere bei anodisierten Oberflächen, trägt zusätzlich zur passiven Wärmeabstrahlung bei. Die mechanische Integrität und Korrosionsbeständigkeit von Aluminium gewährleisten, dass der Kühlkörper auch unter anspruchsvollen Umgebungsbedingungen über lange Zeiträume seine Funktion erfüllt. Die präzisen Bohrungen und die Outline des Kühlkörpers sind auf die Standardisierung der TO-220 Bauteilfamilie ausgerichtet, was eine problemlose Montage und eine optimale thermische Kopplung sicherstellt.
Optimierung für Leistungselektronik und Embedded Systems
In der modernen Elektronikentwicklung ist die Beherrschung der thermischen Herausforderungen von entscheidender Bedeutung. Ob in der Entwicklung von Schaltnetzteilen, Verstärkerschaltungen, Motorsteuerungen oder in industriellen Automatisierungssystemen – die Wärmeentwicklung von Leistungshalbleitern ist ein limitierender Faktor für Performance und Zuverlässigkeit. Der KS 29.2-50E adressiert genau diese Problematik. Seine thermische Beständigkeit von 7,5 K/W bei 10 W Belastung bedeutet, dass für jede zusätzliche Watt Verlustleistung die Temperatur des Kühlkörpers im Vergleich zur Umgebung um 7,5 Grad Celsius ansteigt. Dies ermöglicht es, Bauteile bei niedrigeren Temperaturen zu betreiben, was nicht nur ihre Lebensdauer verlängert, sondern auch die Gefahr von thermischem Durchgehen oder Degradation reduziert. Die Kompaktheit des Kühlkörpers bei gleichzeitig hoher Leistungseffizienz macht ihn zu einer bevorzugten Wahl für Anwendungen, bei denen Platzbeschränkungen eine Rolle spielen, aber eine effektive Kühlung unerlässlich ist.
Einsatzbereiche und Anwendungsbeispiele
Der KS 29.2-50E Kühlkörper eignet sich hervorragend für eine breite Palette von Anwendungen, darunter:
- Leistungselektronik: Kühlung von Leistungstransistoren (z.B. BJT, MOSFET) und IGBTs in Schaltnetzteilen, DC-DC-Wandlern und Wechselrichtern.
- Signalverarbeitung: Thermische Stabilisierung von Hochleistungs-Operationsverstärkern und anderen aktiven Komponenten, die im TO-220 Gehäuse verbaut sind.
- Spannungsregelung: Effiziente Wärmeabfuhr bei linearen Spannungsreglern (z.B. LM78xx, LM317), die signifikante Verlustleistungen aufweisen können.
- Industrielle Automatisierung: Einsatz in Steuerungsmodulen, Antriebstechnik und Sensorik, wo Zuverlässigkeit unter variablen Bedingungen gefordert ist.
- Hobby- und Maker-Projekte: Verbesserte Kühlung für Prototypen und DIY-Elektronikprojekte, die leistungsstarke Bauteile beinhalten.
- Audio- und Videotechnik: Kühlung von Endstufen und Leistungstreibern in professionellen Geräten.
Die sorgfältige Auswahl dieses Kühlkörpers ist ein Indikator für ein durchdachtes Schaltungsdesign, das auf Langlebigkeit und maximale Performance ausgelegt ist.
FAQ – Häufig gestellte Fragen zu KS 29.2-50E – Kühlkörper, 50 mm, Alu, 7,5 K/W@ 10 W, TO-220
Was bedeutet die Angabe „7,5 K/W @ 10 W“?
Diese Angabe beschreibt die thermische Beständigkeit des Kühlkörpers. Sie gibt an, um wie viel Grad Celsius die Temperatur des Kühlkörpers im Vergleich zur Umgebungstemperatur ansteigt, wenn eine Verlustleistung von 10 Watt abgeführt werden muss. Eine niedrigere K/W-Zahl bedeutet eine bessere Kühlleistung.
Welche Art von Halbleitergehäusen ist mit diesem Kühlkörper kompatibel?
Der KS 29.2-50E ist speziell für die Montage von Halbleiterbauteilen im TO-220 Gehäuse (Transistor Outline Package, Version 220) konzipiert. Dieses Gehäuse ist weit verbreitet für mittlere bis hohe Leistungsklassen.
Muss ich Wärmeleitpaste verwenden?
Ja, die Verwendung von Wärmeleitpaste ist dringend empfohlen. Sie füllt mikroskopische Unebenheiten zwischen der Oberfläche des Halbleitergehäuses und dem Kühlkörper auf und verbessert so die thermische Kopplung und damit die Wärmeübertragung erheblich.
Wie wird der Kühlkörper am Bauteil befestigt?
Der Kühlkörper wird typischerweise mit Schrauben direkt an der Montagefläche des Bauteils oder einer Leiterplatte befestigt. Die entsprechenden Montagebohrungen sind für die gängigen TO-220 Gehäuse ausgelegt.
Ist eine Oberflächenbehandlung (z.B. Eloxierung) vorhanden?
Die genaue Oberflächenbeschaffenheit kann variieren. Oftmals sind solche Kühlkörper entweder unbehandelt für maximale Leitfähigkeit oder eloxiert. Eloxiert Aluminium hat eine dickere, isolierende Oxidschicht, die jedoch die Oberfläche vergrößert und die Wärmeabstrahlung verbessert, bei gleichzeitiger Korrosionsschutz. Bitte entnehmen Sie die genauen Details dem technischen Datenblatt der spezifischen Produktvariante.
Kann der Kühlkörper auch für Bauteile mit höherer Verlustleistung als 10 W verwendet werden?
Ja, der Kühlkörper kann auch für Bauteile mit höherer Verlustleistung eingesetzt werden, jedoch wird die Temperatur des Bauteils entsprechend höher sein. Die Angabe „7,5 K/W @ 10 W“ dient als Referenzwert für die Leistungsklasse. Für höhere Leistungen sind möglicherweise mehrere Kühlkörper, ein größerer Kühlkörper oder zusätzliche Kühlmaßnahmen (z.B. Lüfter) erforderlich.
Ist der Kühlkörper korrosionsbeständig?
Aluminium ist von Natur aus korrosionsbeständig. Eine zusätzliche Eloxierung der Oberfläche verbessert den Korrosionsschutz weiter und macht den Kühlkörper widerstandsfähiger gegen Umwelteinflüsse.
