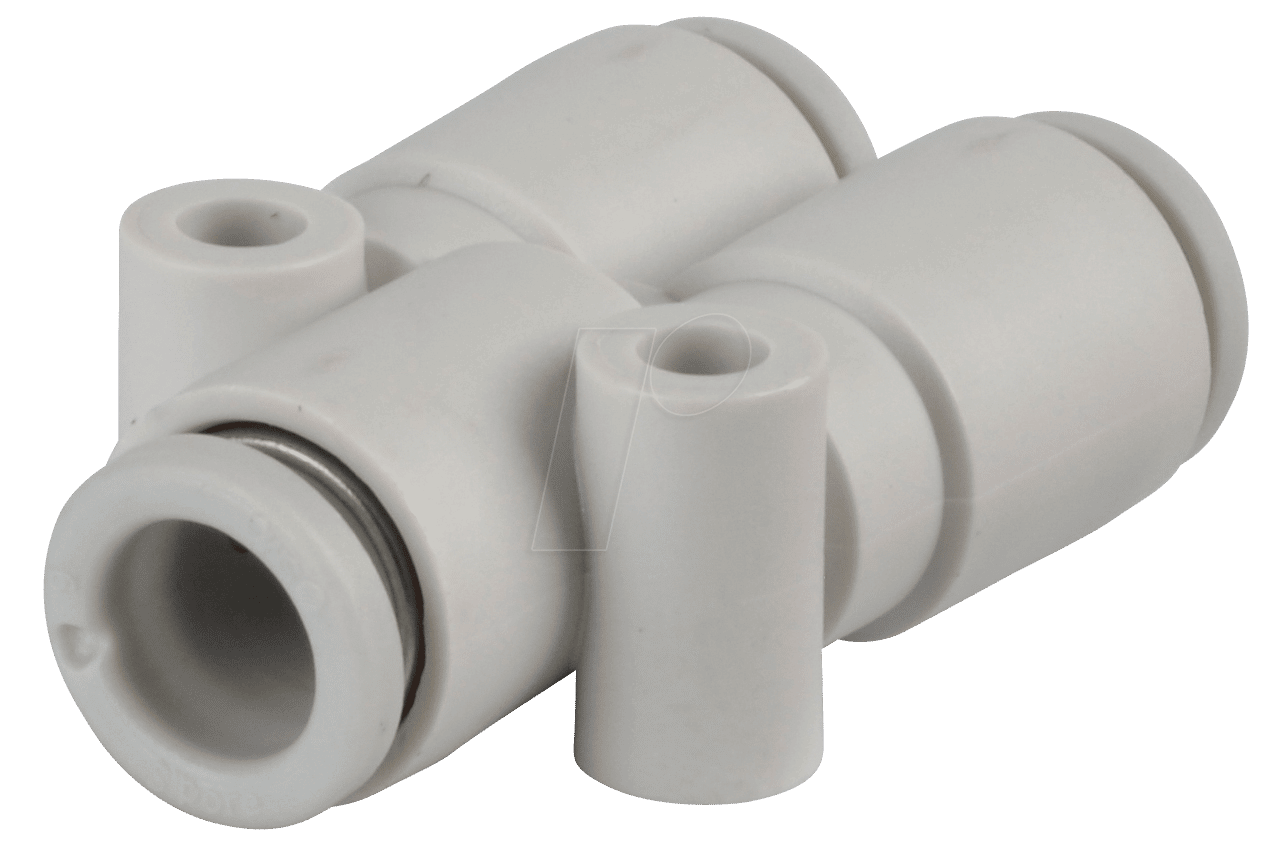

KQ2U08-00A – Die intelligente Lösung für pneumatische Verzweigungen
Die KQ2U08-00A Y-Steckverzweigung mit drei Anschlüssen für Schläuche mit einem Außendurchmesser von Ø 8 mm ist die essenzielle Komponente für die effiziente und sichere Verteilung von Druckluft in komplexen pneumatischen Systemen. Sie richtet sich an Ingenieure, Techniker und Automatisierungsexperten, die eine zuverlässige und platzsparende Lösung zur Aufteilung eines Druckluftstroms in zwei unabhängige Ströme benötigen, ohne dabei Kompromisse bei der Leistung oder der Langlebigkeit einzugehen.
Optimale Pneumatik-Distribution mit der KQ2U08-00A Y-Steckverzweigung
Standardlösungen zur Luftverteilung stoßen oft an Grenzen, wenn es um präzise Steuerung und hohe Zuverlässigkeit geht. Die KQ2U08-00A Y-Steckverzweigung hebt sich durch ihre Konstruktion und Materialwahl deutlich ab. Sie ermöglicht eine nahtlose Integration in bestehende oder neue pneumatische Kreisläufe und gewährleistet eine konstante und verlustfreie Weiterleitung des Mediums. Dies ist entscheidend für die optimale Funktion von Aktoren, Ventilen und anderen pneumatischen Komponenten.
Herausragende Vorteile der KQ2U08-00A Y-Steckverzweigung
- Präzise Schlauchaufnahme: Entwickelt für einen präzisen Außendurchmesser von Ø 8 mm, garantiert die KQ2U08-00A einen sicheren und dichten Sitz des Schlauches, was Leckagen minimiert und die Effizienz des Systems maximiert.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet diese Steckverzweigung eine außergewöhnliche Beständigkeit gegenüber mechanischer Belastung, Vibrationen und chemischen Einflüssen, die in industriellen Umgebungen üblich sind.
- Kompaktes Y-Design: Die Y-Form ist speziell für die effiziente Raumnutzung konzipiert. Sie ermöglicht eine saubere und geordnete Verlegung der Pneumatikschläuche, was gerade in beengten Schaltschränken oder auf Maschinen von Vorteil ist.
- Hohe Durchflussraten: Die interne Geometrie ist strömungsoptimiert, um den Druckabfall über die Verzweigung hinweg zu minimieren. Dies sorgt für eine gleichmäßige und leistungsstarke Versorgung aller angeschlossenen Komponenten.
- Einfache Montage und Demontage: Das Stecksystem ermöglicht eine schnelle und werkzeuglose Verbindung und Trennung der Schläuche, was Wartungsarbeiten und Anpassungen erheblich vereinfacht.
- Vielseitige Einsatzmöglichkeiten: Ob in der Fördertechnik, der Automobilindustrie, der Robotik oder in speziellen Fertigungsanlagen – die KQ2U08-00A ist eine universell einsetzbare Lösung für komplexe pneumatische Anforderungen.
- Langfristige Zuverlässigkeit: Die sorgfältige Auswahl der Dichtungsmaterialien und die präzise Fertigung gewährleisten eine lange Lebensdauer und reduzieren die Notwendigkeit häufiger Austauschzyklen.
Technische Spezifikationen und Materialeigenschaften
Die KQ2U08-00A Y-Steckverzweigung ist ein Produkt, das auf höchste Funktionalität und Langlebigkeit ausgelegt ist. Die Auswahl der Werkstoffe und die Fertigungspräzision sind entscheidende Faktoren für die Performance in anspruchsvollen pneumatischen Anwendungen.
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | KQ2U08-00A |
| Produkttyp | Y-Steckverzweigung |
| Schlauchdurchmesser (Außen) | Ø 8 mm |
| Anzahl der Anschlüsse | 3 |
| Anschlussart | Steckverbindung |
| Material Gehäuse | Hochfestes technisches Polymer (z.B. Polybutylenterephthalat – PBT) |
| Material Dichtungen | Nitrilkautschuk (NBR) oder thermoplastisches Polyurethan (TPU) |
| Maximaler Betriebsdruck | Typischerweise bis zu 1 MPa (10 bar) – abhängig von der genauen Modellvariante und Anwendungsumgebung. Präzise Werte sind den technischen Datenblättern zu entnehmen. |
| Temperaturbereich | Breit gefächert, typischerweise von -5°C bis +60°C für Standardanwendungen. Spezielle Ausführungen können höhere oder tiefere Temperaturen tolerieren. |
| Medienbeständigkeit | Geeignet für Druckluft. Beständig gegen mineralische Öle und Fette in der Druckluft. |
| Montage | Werkzeuglose Steckverbindung, einfaches Einführen und Lösen des Schlauches. |
| Design-Merkmale | Kompaktes Y-Design für platzsparende Installationen, strömungsoptimierter Innenraum zur Minimierung von Druckverlusten. |
| Sicherheitsmerkmale | Sichere Schlauchfixierung durch integrierte Spannringe, die ein unbeabsichtigtes Lösen verhindern. |
| Einsatzgebiete | Automatisierungstechnik, Robotik, pneumatische Steuerungen, Maschinenbau, Prüfstände, Laborgeräte. |
Anwendungsbereiche und Systemintegration
Die KQ2U08-00A Y-Steckverzweigung ist konzipiert, um in einer Vielzahl von industriellen und technischen Szenarien eine Schlüsselrolle zu spielen. Ihre Fähigkeit, einen einzelnen Druckluftstrom präzise in zwei separate Leitungen aufzuteilen, macht sie unverzichtbar für Steuerungsaufgaben, bei denen mehrere Aktoren oder Ventile unabhängig voneinander angesprochen werden müssen.
In der Robotik beispielsweise ermöglicht die Y-Steckverzweigung die separate Ansteuerung von Greifern und Handlingsystemen, wobei jede Komponente die für ihre Funktion notwendige Luftmenge und den optimalen Druck erhält. Dies ist essenziell für die Präzision und Effizienz robotergestützter Prozesse. Ebenso findet sie breite Anwendung in der Automatisierung von Fertigungsstraßen, wo sie zur Verteilung der Druckluft für pneumatische Zylinder, Schwenkeinheiten oder Materialtransfersysteme dient.
Auch im Bereich der Prüf- und Messtechnik spielt die KQ2U08-00A eine wichtige Rolle. Hier kann sie dazu verwendet werden, komplexe Prüfsequenzen zu realisieren, bei denen verschiedene pneumatische Komponenten sequenziell oder parallel aktiviert werden müssen, um beispielsweise Dichtigkeitstests durchzuführen oder mechanische Eigenschaften zu prüfen. Die konsistente und druckstabile Verteilung der Druckluft ist hierbei entscheidend für die Reproduzierbarkeit und Genauigkeit der Messergebnisse.
Die einfache Steckmontage reduziert die Installationszeit und den Wartungsaufwand erheblich. Techniker können Schläuche schnell und sicher verbinden, ohne aufwendiges Werkzeug oder spezielle Kenntnisse. Dies ist besonders vorteilhaft in Umgebungen, in denen Stillstandzeiten minimiert werden müssen. Die robuste Bauweise aus hochfesten technischen Polymeren stellt sicher, dass die Verzweigung auch unter wechselnden Umgebungsbedingungen und bei kontinuierlicher Beanspruchung eine zuverlässige Funktion über lange Zeiträume gewährleistet. Die Medienbeständigkeit gegenüber den in pneumatischen Systemen üblicherweise vorkommenden Ölen und Fetten in der Druckluft trägt zusätzlich zur Langlebigkeit und Betriebssicherheit bei.
FAQ – Häufig gestellte Fragen zu KQ2U08-00A – Y-Steckverzweigung, 3x Ø 8 mm
Wie wird die KQ2U08-00A Y-Steckverzweigung montiert?
Die Montage erfolgt werkzeuglos durch einfaches Einführen des Pneumatikschlauchs mit einem Außendurchmesser von Ø 8 mm in die dafür vorgesehenen Anschlussöffnungen. Ein sicheres Einrasten bestätigt die korrekte Verbindung und sorgt für Dichtigkeit. Das Lösen des Schlauches geschieht ebenfalls durch einfaches Drücken auf den Kragen der Steckverbindung.
Welche Art von Schläuchen kann ich mit der KQ2U08-00A verwenden?
Diese Y-Steckverzweigung ist speziell für die Aufnahme von Schläuchen mit einem Außendurchmesser von Ø 8 mm konzipiert. Es wird empfohlen, hochwertige Pneumatikschläuche aus Materialien wie Polyurethan (PU), Polyamid (PA) oder Polyethylen (PE) zu verwenden, die den erforderlichen Toleranzen entsprechen.
Ist die KQ2U08-00A für den Einsatz mit aggressiven Medien geeignet?
Die KQ2U08-00A ist primär für den Einsatz mit Druckluft konzipiert und beständig gegen die in der Druckluft üblicherweise vorkommenden mineralischen Öle und Fette. Für den Einsatz mit anderen, aggressiveren Medien sollten die Materialverträglichkeit und die Spezifikationen des Herstellers sorgfältig geprüft werden. Es gibt möglicherweise spezielle Ausführungen für erweiterte Medienbeständigkeit.
Wie hoch ist der maximale Betriebsdruck, den die KQ2U08-00A aushält?
Die KQ2U08-00A ist für typische Anwendungen in der Pneumatik ausgelegt und hält in der Regel einem maximalen Betriebsdruck von bis zu 1 MPa (10 bar) stand. Genaue Angaben zur maximalen Druckbelastung sind jedoch immer den spezifischen technischen Datenblättern des Herstellers zu entnehmen, da diese von der genauen Modellvariante und den Umgebungsbedingungen abhängen können.
Kann die KQ2U08-00A auch bei niedrigen Temperaturen eingesetzt werden?
Die standardmäßigen Temperaturbereiche für diese Steckverzweigung liegen oft zwischen -5°C und +60°C. Für Anwendungen, die extremere Temperaturen erfordern, sind möglicherweise spezielle Ausführungen mit angepassten Dichtungs- und Gehäusematerialien erforderlich. Bitte konsultieren Sie die technischen Spezifikationen für Details zur Temperaturbeständigkeit.
Was passiert, wenn einer der Ausgänge nicht angeschlossen ist?
Wenn ein Ausgang nicht angeschlossen ist, bleibt dieser verschlossen, solange kein Schlauch eingeführt ist. Bei korrektem Anschluss aller drei Schläuche wird der einströmende Druck gleichmäßig auf die beiden abgehenden Ströme verteilt, wobei die internen Strömungswege so optimiert sind, dass Druckverluste minimiert werden.
Welche Vorteile bietet die Y-Steckverzweigung gegenüber einer T-Stück-Lösung?
Eine Y-Steckverzweigung bietet gegenüber einem T-Stück oft eine strömungsoptimiertere Aufteilung des Mediums, was zu geringeren Druckverlusten führt. Zudem ermöglicht die Y-Form eine sauberere und oft platzsparendere Verlegung der Schläuche, insbesondere wenn die beiden ausgehenden Ströme in leicht unterschiedliche Richtungen geführt werden müssen.
