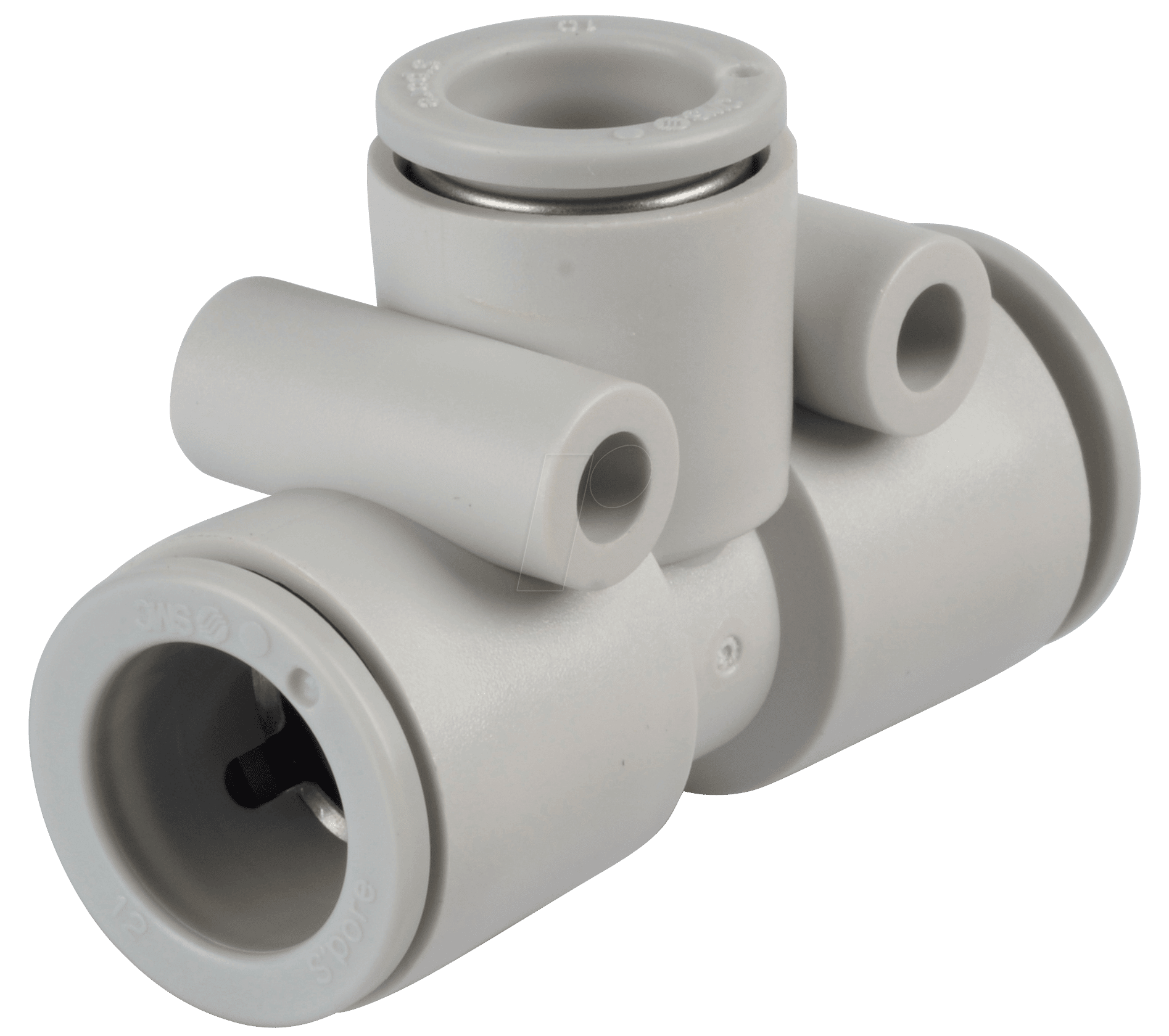

KQ2T12-10A – T-Steckverbindung: Präzise Fluid-Verteilung für anspruchsvolle Systeme
Sie benötigen eine zuverlässige und effiziente Lösung zur Verzweigung von pneumatischen oder hydraulischen Leitungen? Die KQ2T12-10A T-Steckverbindung mit zwei Anschlüssen von 12 mm und einem Anschluss von 10 mm ist die Antwort für alle, die eine präzise und verlustfreie Verteilung von Medien in komplexen Anlagen oder Maschinen benötigen. Ideal für Automatisierungstechnik, Industrieanlagen, Laboranwendungen und überall dort, wo eine exakte Führung von Flüssigkeiten oder Gasen unerlässlich ist.
Herausragende Leistung und Zuverlässigkeit
Die KQ2T12-10A T-Steckverbindung zeichnet sich durch ihre herausragende Konstruktion und Materialwahl aus, die eine langfristige und problemlose Funktion in anspruchsvollen Umgebungen garantiert. Im Vergleich zu herkömmlichen Verbindungslösungen bietet diese T-Steckverbindung eine überlegene Dichtigkeit, geringere Druckverlustwerte und eine einfache, werkzeuglose Montage, was zu einer deutlichen Reduzierung von Stillstandzeiten und Wartungsaufwand führt.
Vorteile der KQ2T12-10A T-Steckverbindung
- Präzise Medienführung: Ermöglicht die exakte Aufteilung eines Fluidstroms in zwei separate Leitungen oder die Zusammenführung von zwei Strömen in eine Leitung mit einem anderen Durchmesser.
- Hohe Dichtigkeit: Die spezielle Konstruktion des Klemmrings und der Dichtung gewährleistet eine zuverlässige und dauerhafte Abdichtung, selbst bei wechselnden Drücken und Temperaturen.
- Werkzeuglose Montage: Die Push-in-Technologie ermöglicht eine schnelle und einfache Installation der Schlauchleitungen ohne Spezialwerkzeug, was die Effizienz bei der Einrichtung und Wartung erhöht.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Beständigkeit gegen chemische Einflüsse und mechanische Belastungen bieten.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Fluiden und Gasen in verschiedenen industriellen und technischen Umgebungen.
- Kompaktes Design: Die T-Form ermöglicht eine platzsparende Integration in bestehende oder neue Rohrleitungssysteme.
Konstruktion und Materialität für maximale Performance
Das Herzstück der KQ2T12-10A T-Steckverbindung bildet ein ausgeklügeltes Klemm- und Dichtungssystem. Der Klemmring, typischerweise aus einem hochfesten Material gefertigt, übt einen gleichmäßigen Druck auf den Schlauch aus und fixiert diesen sicher in der Buchse. Dies verhindert ein ungewolltes Herausrutschen, selbst unter Druck. Die integrierte Dichtung, oft aus einem elastischen und medienbeständigen Polymer wie NBR (Nitril-Butadien-Kautschuk) oder FKM (Fluorkautschuk), garantiert eine hermetische Abdichtung. Diese Kombination aus Klemmkraft und Dichtung ist entscheidend für die Reduzierung von Leckagen und damit für die Aufrechterhaltung der Systemeffizienz. Die Gehäusematerialien sind sorgfältig ausgewählt, um Korrosion zu widerstehen und eine lange Lebensdauer zu gewährleisten, auch in Umgebungen mit aggressiven Medien.
Optimale Schlauchverbindungstechnologie
Die KQ2T12-10A nutzt die bewährte Push-in-Technologie für die Schlauchverbindung. Diese Technologie zeichnet sich durch eine einfache und intuitive Bedienung aus: Der Schlauch wird einfach in den Anschluss gesteckt, bis er spürbar einrastet. Ein integrierter Klemmmechanismus sichert den Schlauch dann fest an Ort und Stelle. Das Lösen des Schlauches erfolgt ebenfalls unkompliziert durch das gleichzeitige Drücken des Entriegelungsrings. Diese Methode ist nicht nur zeitsparend, sondern eliminiert auch das Risiko von Beschädigungen am Schlauch oder am Anschluss, wie es bei traditionellen Klemmverbindungen mit Schraubschellen auftreten kann. Die präzisen Innendurchmesser der Anschlüsse – zwei von 12 mm und ein 10 mm – sind so konzipiert, dass sie eine optimale Passform für kompatible Schläuche gewährleisten und somit einen geringen Druckverlust im System ermöglichen.
Anwendungsbereiche und Systemintegration
Die KQ2T12-10A T-Steckverbindung ist ein unverzichtbarer Bestandteil in zahlreichen industriellen Anwendungen. In der Automatisierungstechnik wird sie zur Steuerung pneumatischer Zylinder, Ventile und Greifer eingesetzt, wo eine präzise Luftversorgung entscheidend für die Prozesssteuerung ist. In hydraulischen Systemen ermöglicht sie die Verzweigung von Leitungen für Aktuatoren oder Drucksensoren. Laboratorien nutzen diese Verbindungselemente für die präzise Führung von Prozessflüssigkeiten oder Inertgasen in Analysegeräten und Reaktionsapparaturen. Darüber hinaus findet sie Anwendung in der Medizintechnik, der Lebensmittel- und Getränkeindustrie sowie in der allgemeinen Maschinenbauindustrie, wo Hygiene, Zuverlässigkeit und chemische Beständigkeit von größter Bedeutung sind. Die unterschiedlichen Anschlussdurchmesser (12 mm und 10 mm) eröffnen zusätzliche Flexibilität bei der Anpassung an bestehende oder neu geplante Rohrleitungskonfigurationen, um eine optimale Leistung und Effizienz des Gesamtsystems zu erzielen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | KQ2T12-10A |
| Typ | T-Steckverbindung |
| Anschluss 1 Durchmesser | Ø 12 mm |
| Anschluss 2 Durchmesser | Ø 12 mm |
| Anschluss 3 Durchmesser | Ø 10 mm |
| Betriebsdruck (typisch) | 0 bis 1 MPa (abhängig vom Schlauchmaterial und der Anwendung) |
| Betriebstemperatur (typisch) | 0°C bis +60°C (abhängig vom Schlauchmaterial und der Anwendung) |
| Medienkompatibilität | Luft, inerte Gase, Wasser (abhängig von Dichtungsmaterial und Druck) |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. PBT – Polybutylenterephthalat) |
| Klemmringmaterial | Polyacetal (POM) oder ähnliches hochfestes Polymer |
| Dichtungsmaterial | Nitril-Butadien-Kautschuk (NBR) oder Fluorkautschuk (FKM) für erweiterte chemische Beständigkeit |
| Montageart | Push-in (werkzeuglos) |
| Konformität | Entspricht relevanten Industriestandards für pneumatische und hydraulische Verbindungen. |
FAQ – Häufig gestellte Fragen zu KQ2T12-10A – T-Steckverbindung, 2x Ø 12 mm 1x Ø 10 mm
Welche Schlauchtypen sind mit der KQ2T12-10A T-Steckverbindung kompatibel?
Die KQ2T12-10A ist für die Verwendung mit Schlauchleitungen konzipiert, deren Außendurchmesser präzise den Anschlussdurchmessern von 12 mm und 10 mm entsprechen. Typischerweise sind dies Polyurethan-, Polyamid- oder flexible PVC-Schläuche, die für pneumatische oder hydraulische Anwendungen geeignet sind. Es ist wichtig, Schläuche zu verwenden, die den erforderlichen Druck- und Temperaturbedingungen standhalten.
Wie wird die Dichtigkeit der Verbindung gewährleistet?
Die Dichtigkeit wird durch ein zweistufiges System sichergestellt: Ein Klemmring greift den Schlauch und fixiert ihn fest im Anschluss, während eine integrierte Dichtung, oft aus NBR oder FKM, eine hermetische Abdichtung zwischen Schlauch und Anschlussgehäuse bildet. Diese Konstruktion verhindert zuverlässig das Austreten von Medien.
Kann die KQ2T12-10A auch für Flüssigkeiten verwendet werden?
Ja, die KQ2T12-10A ist für die Anwendung mit verschiedenen Fluiden, einschließlich Wasser, geeignet. Die genaue Medienkompatibilität hängt jedoch vom spezifischen Dichtungsmaterial ab. Für aggressive chemische Medien sind Versionen mit FKM-Dichtungen empfehlenswert.
Wie wird ein Schlauch aus der T-Steckverbindung gelöst?
Das Lösen des Schlauches ist ebenso einfach wie die Montage. Drücken Sie dazu den Entriegelungsring am Anschluss vollständig ein. Dies gibt den Klemmmechanismus frei, und der Schlauch kann mühelos abgezogen werden. Achten Sie darauf, dass das System drucklos ist, bevor Sie einen Schlauch lösen.
Welchen Vorteil bietet die Werkzeuglose Montage gegenüber traditionellen Verbindungen?
Die Werkzeuglose Push-in-Montage spart signifikant Zeit und Aufwand bei der Installation und Wartung. Es werden keine Schraubwerkzeuge benötigt, was das Risiko von Beschädigungen an Schläuchen oder Armaturen reduziert und die Effizienz bei der Einrichtung von Anlagen oder bei Reparaturen erhöht.
Ist die KQ2T12-10A für hohe Drücke geeignet?
Die KQ2T12-10A ist für typische Betriebsdrücke im Bereich von bis zu 1 MPa ausgelegt, was den Anforderungen vieler pneumatischer und vieler hydraulischer Niederdruckanwendungen entspricht. Für Anwendungen mit extrem hohen Drücken sind spezielle Hochdruckverschraubungen erforderlich.
Welche Vorteile bietet das T-förmige Design?
Das T-förmige Design ermöglicht eine kompakte und effiziente Verzweigung von Leitungen. Sie erlaubt es, einen einzelnen Fluidstrom in zwei getrennte Ströme aufzuteilen oder umgekehrt, zwei Ströme in einem einzigen Hauptstrang zusammenzuführen, was die Systemorganisation optimiert und Platz spart.
