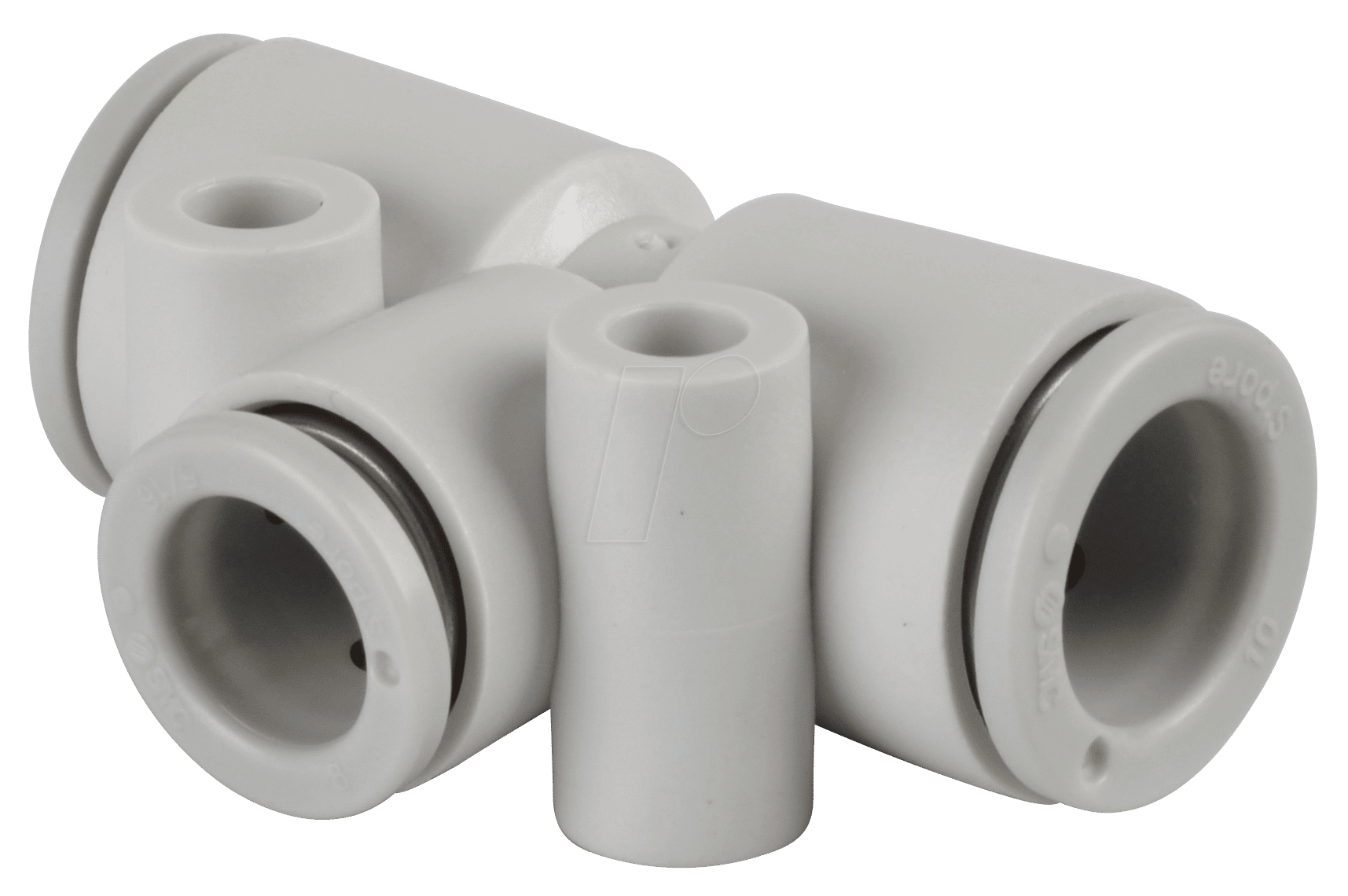

KQ2T10-08A – Die T-Steckverbindung für präzise Fluidik-Anwendungen
Suchen Sie nach einer zuverlässigen und effizienten Lösung zur Verzweigung von pneumatischen Leitungen in Ihren industriellen oder automatisierten Systemen? Die KQ2T10-08A T-Steckverbindung wurde entwickelt, um eine nahtlose und leckagefreie Aufteilung von Druckluft von einem Hauptschlauch auf zwei weitere zu ermöglichen. Ideal für Automatisierungstechniker, Maschinenbauer und alle, die eine sichere und dauerhafte pneumatische Verbindung benötigen, bietet dieses Bauteil eine herausragende Leistung und einfache Installation.
Überragende Anschlusslösung für maximale Effizienz
Im Vergleich zu herkömmlichen Verbindungsmethoden, die oft komplizierte Werkzeuge, Dichtungen oder mehrstufige Montageprozesse erfordern, setzt die KQ2T10-08A T-Steckverbindung neue Maßstäbe in puncto Benutzerfreundlichkeit und Zuverlässigkeit. Ihre intelligente Konstruktion ermöglicht eine einfache Ein-Hand-Montage und Demontage, was den Installationsaufwand signifikant reduziert und die Wartungszeiten verkürzt. Die präzise gefertigten Anschlüsse gewährleisten eine feste und sichere Verbindung, die Vibrationen standhält und Leckagen effektiv verhindert. Dies resultiert in einer konstant hohen Systemleistung und minimiert unnötige Energieverluste, was sie zur überlegenen Wahl für anspruchsvolle pneumatische Anwendungen macht.
Konstruktion und Materialgüte: Ein Garant für Langlebigkeit
Die KQ2T10-08A T-Steckverbindung zeichnet sich durch eine durchdachte Konstruktion aus, die auf Langlebigkeit und Robustheit ausgelegt ist. Das Gehäusematerial wurde sorgfältig ausgewählt, um den Anforderungen industrieller Umgebungen gerecht zu werden. Die Innenmechanik ist präzise gefertigt, um eine zuverlässige Klemmung des Schlauches zu gewährleisten und ein versehentliches Lösen unter Druck zu verhindern. Der Klemmmechanismus ist so konzipiert, dass er auch bei häufigem Wechsel des Schlauches seine Funktion behält und eine optimale Abdichtung über einen langen Zeitraum gewährleistet. Dies macht die KQ2T10-08A zu einer Investition, die sich durch reduzierte Ausfallzeiten und Wartungskosten schnell bezahlt macht.
Einsatzmöglichkeiten: Vielseitig und Zuverlässig
Diese T-Steckverbindung ist universell einsetzbar in einer breiten Palette von pneumatischen Systemen. Ob in der Fördertechnik, Robotik, Verpackungsmaschinen, Werkzeugmaschinen oder in komplexen Automatisierungsanlagen – die KQ2T10-08A bietet eine zuverlässige Lösung für jede Verzweigungsaufgabe. Ihre Kompatibilität mit gängigen Schlauchdurchmessern von 10 mm und 8 mm (an der Abzweigung) ermöglicht eine einfache Integration in bestehende oder neu geplante pneumatische Netzwerke. Die einfache Montage und Demontage spart wertvolle Zeit bei der Einrichtung und Anpassung von Anlagen, was sie zu einem unverzichtbaren Bauteil für effiziente Arbeitsabläufe macht.
Vorteile der KQ2T10-08A T-Steckverbindung
- Schnelle und einfache Montage: Ermöglicht die Installation und Demontage mit einer Hand, ohne dass zusätzliches Werkzeug erforderlich ist.
- Sichere und leckagefreie Verbindung: Speziell entwickelte Klemmmechanismen gewährleisten einen festen Sitz des Schlauches und verhindern zuverlässig Druckverlust.
- Hohe Beständigkeit: Gefertigt aus robusten Materialien, die resistent gegen Öle, Chemikalien und mechanische Beanspruchung sind.
- Kompaktes Design: Spart Platz im Leitungssystem und ermöglicht eine übersichtliche Verlegung der Pneumatikschläuche.
- Vielseitige Anwendung: Geeignet für eine breite Palette von pneumatischen Anwendungen in verschiedenen Industriezweigen.
- Hohe Betriebssicherheit: Verhindert unerwünschtes Lösen des Schlauches, selbst unter wechselnden Druckverhältnissen und Vibrationen.
- Kosteneffizient: Reduziert Montagezeiten, minimiert Leckageverluste und erhöht die Lebensdauer des Systems.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | KQ2T10-08A |
| Typ | T-Steckverbindung (Abzweigung) |
| Schlauchanschluss 1 (Hauptleitung) | Ø 10 mm |
| Schlauchanschluss 2 & 3 (Abzweigungen) | Ø 8 mm |
| Betriebsdruck (maximal) | Bis zu 1 MPa (empfohlen) |
| Betriebstemperatur | 0°C bis 60°C (abhängig von Schlauchmaterial und Medium) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. Polybutylenterephthalat – PBT) für ausgezeichnete chemische Beständigkeit und mechanische Festigkeit. |
| Dichtungselemente | Integrierte O-Ringe aus Nitrilkautschuk (NBR) für optimale Abdichtung und Langlebigkeit. |
| Klemmmechanismus | Robuster Mehrfinger-Klemmring aus Edelstahl für sicheren Halt des Schlauches. |
| Medium | Druckluft (trocken, gefiltert) |
| Montage | Einfache Steckmontage, universell einsetzbar. |
| Konstruktionsmerkmale | Kompakte Bauform zur Platzoptimierung, integrierte Entriegelungstaste für einfache Demontage. |
| Anwendungsbereich | Automatisierung, Pneumatiksysteme, Maschinenbau, Robotik, Laboranwendungen. |
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der KQ2T10-08A T-Steckverbindung?
Der Hauptvorteil der KQ2T10-08A T-Steckverbindung liegt in ihrer schnellen, werkzeuglosen Ein-Hand-Montage und der daraus resultierenden Zeit- und Kostenersparnis bei Installation und Wartung. Gleichzeitig gewährleistet sie eine hochsichere und leckagefreie Verbindung für Ihre pneumatischen Systeme.
Welche Schlauchdurchmesser kann ich mit der KQ2T10-08A verbinden?
Die KQ2T10-08A T-Steckverbindung ist für die Aufnahme eines Schlauches mit einem Außendurchmesser von 10 mm am Hauptanschluss konzipiert. Die beiden Abzweiganschlüsse sind für Schläuche mit einem Außendurchmesser von 8 mm ausgelegt.
Ist die KQ2T10-08A auch für andere Medien als Druckluft geeignet?
Die KQ2T10-08A T-Steckverbindung ist primär für die Verwendung mit sauberer, trockener Druckluft konzipiert. Bei der Verwendung mit anderen Medien ist eine Kompatibilitätsprüfung mit den verwendeten Dichtungsmaterialien und dem Gehäusematerial dringend empfohlen, da aggressive Flüssigkeiten oder Gase die Dichtigkeit und Langlebigkeit beeinträchtigen können.
Wie einfach ist die Demontage des Schlauches von der KQ2T10-08A?
Die Demontage ist denkbar einfach und erfolgt ebenfalls einhändig. Durch Drücken der Entriegelungstaste wird der Klemmring gelöst, wodurch der Schlauch mühelos abgezogen werden kann. Dies erleichtert den Austausch von Schläuchen oder die Umkonfiguration von Leitungswegen.
Welche Belastungen kann die KQ2T10-08A T-Steckverbindung aushalten?
Die KQ2T10-08A ist für den Einsatz in pneumatischen Systemen mit einem maximalen Betriebsdruck von bis zu 1 MPa (ca. 10 bar) ausgelegt. Die genaue Belastbarkeit hängt auch von der Qualität und Art des verwendeten Schlauches ab. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine hohe Zuverlässigkeit auch unter wechselnden Druckverhältnissen.
Welche Vorteile bietet das Gehäusematerial PBT?
Das Gehäusematerial aus Polybutylenterephthalat (PBT) bietet eine ausgezeichnete chemische Beständigkeit gegenüber vielen Ölen, Fetten und Lösungsmitteln, die in industriellen Umgebungen häufig vorkommen. Zudem zeichnet es sich durch hohe mechanische Festigkeit, gute Dimensionsstabilität und eine geringe Feuchtigkeitsaufnahme aus, was zu einer langen Lebensdauer der Steckverbindung beiträgt.
Wie wird die Abdichtung der KQ2T10-08A sichergestellt?
Die Abdichtung der KQ2T10-08A wird durch präzise gefertigte Dichtungselemente, in der Regel O-Ringe aus Nitrilkautschuk (NBR), gewährleistet. Diese Dichtungen werden beim Einführen des Schlauches komprimiert und bilden eine hermetische Verbindung, die Leckagen effektiv verhindert. Der Klemmmechanismus sorgt zusätzlich für einen festen Sitz des Schlauches, was die Dichtigkeit weiter unterstützt.
