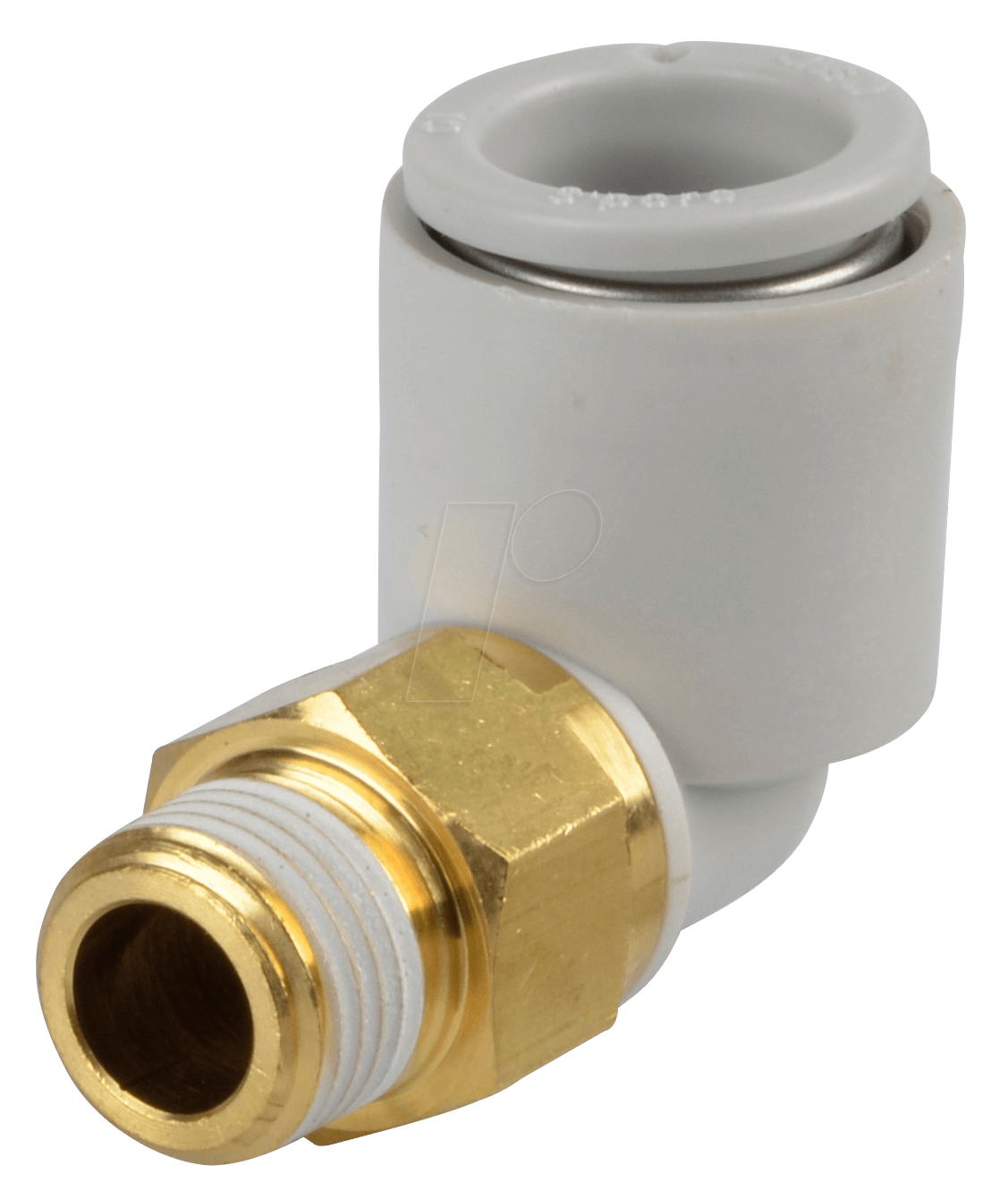

KQ2L10-01AS – Die Präzisions-Steckverschraubung für anspruchsvolle Druckluftsysteme
Für Fachleute in der Automatisierungstechnik, im Maschinenbau und in allen Bereichen, die auf zuverlässige und flexible Druckluftleitungen angewiesen sind, stellt die KQ2L10-01AS Steckverschraubung die ideale Lösung dar. Sie optimiert die Installation und den Betrieb pneumatischer Systeme durch ihre innovative 360°-Schwenkbarkeit und die präzise Ausrichtung des Schlauches, wodurch Engstellen vermieden und die Effizienz gesteigert werden.
Revolutionäre Flexibilität für optimale Systemleistung
Die KQ2L10-01AS Steckverschraubung zeichnet sich durch ihre einzigartige Konstruktion aus, die eine 360° freie Drehbarkeit des Steckanschlusses ermöglicht. Dies ist ein entscheidender Vorteil gegenüber herkömmlichen starren Verschraubungen. Die Schwenkbarkeit reduziert signifikant die mechanische Belastung auf den Schlauch und die Anschlussstelle, was zu einer erhöhten Lebensdauer des Gesamtsystems führt und die Wahrscheinlichkeit von Leckagen minimiert.
Hervorragende Dichtheit und einfache Montage
Die Konstruktion der KQ2L10-01AS Steckverschraubung ist auf maximale Dichtheit ausgelegt. Der bewährte Steckmechanismus gewährleistet eine schnelle und sichere Verbindung, die auch unter Druckveränderungen konstant bleibt. Die gewinkelte Bauform ist speziell dafür konzipiert, Schlauchführungen platzsparend und effizient zu gestalten. Die R1/8 Anschlussgröße in Kombination mit einem Ø von 10 mm für den Schlauchdurchmesser bietet eine ideale Schnittstelle für eine breite Palette von pneumatischen Anwendungen, von kleinen Steuerungsanlagen bis hin zu komplexeren Produktionslinien.
Vorteile der KQ2L10-01AS Steckverschraubung
- Maximale Schlauchfreiheit: Die 360° Schwenkbarkeit erlaubt eine freie Positionierung des Schlauches, vermeidet Knicke und optimiert den Durchfluss.
- Reduzierte mechanische Belastung: Geringere Zug- und Biegekräfte auf den Schlauch erhöhen die Langlebigkeit und Zuverlässigkeit der pneumatischen Leitung.
- Effiziente Installation: Der schnelle und einfache Steckmechanismus spart wertvolle Installationszeit und reduziert das Risiko von Montagefehlern.
- Platzsparende Integration: Die gewinkelte Bauform ermöglicht eine kompakte Verlegung von Druckluftleitungen, besonders in beengten Einbauräumen.
- Hohe Dichtigkeit: Zuverlässiger Schutz vor Druckverlust durch präzise gefertigte Dichtflächen und einen sicheren Steckmechanismus.
- Vielseitige Anwendung: Ideal für den Einsatz in Automatisierung, Robotik, Maschinenbau und anderen industriellen Druckluftsystemen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | KQ2L10-01AS |
| Typ | Steckverschraubung |
| Bauform | Gewinkelt (90°) |
| Drehbarkeit | 360° schwenkbar (Steckkörper) |
| Anschluss Außengewinde | R1/8 (konisches Zoll-Gewinde, ISO 7-1) |
| Schlauchdurchmesser | Ø 10 mm |
| Material Körper | Hochwertiger technischer Kunststoff (z.B. PBT für Beständigkeit und Langlebigkeit) |
| Dichtung | Integrierte O-Ring-Dichtung für optimale Abdichtung des Gewindes (bei Montage mit Dichtmittel) oder konische Gewindedichtung |
| Betriebsdruck (typisch) | Bis zu 1 MPa (10 bar) oder höher, je nach spezifischer Ausführung und Anwendung. Präzise Werte sind den Herstellerdatenblättern zu entnehmen. |
| Betriebstemperatur (typisch) | -5°C bis +60°C. Die Materialbeständigkeit ermöglicht einen breiten Einsatzbereich. |
| Kompatibilität | Geeignet für Standard-PU-, PA- und Gummischläuche mit entsprechendem Innendurchmesser. |
| Montage | Einfache Montage durch Einstecken des Schlauches. Verschraubung mit passendem Werkzeug am Außengewinde. |
| Design-Vorteile | Kompakte Bauweise, die das Anpassen an komplexe Schlauchführungen erleichtert und das Risiko von Quetschungen oder Beschädigungen reduziert. |
Präzision in der Fertigung für maximale Zuverlässigkeit
Die KQ2L10-01AS Steckverschraubung wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Leistung und Langlebigkeit zu gewährleisten. Die Auswahl hochwertiger Materialien, wie beispielsweise technischer Kunststoffe wie Polybutylenterephthalat (PBT) für den Gehäusekörper, bietet exzellente chemische Beständigkeit gegenüber vielen Medien, eine hohe mechanische Festigkeit und gute thermische Eigenschaften. Diese Faktoren tragen maßgeblich zur Reduzierung von Ausfallzeiten und Wartungskosten bei. Der R1/8 Außengewindeanschluss ist ein Standardmaß in der Pneumatik und ermöglicht eine breite Kompatibilität mit vielen Verteilerplatten, Zylindern und anderen pneumatischen Komponenten. Die präzise Fertigung des Innenprofils für den 10 mm Schlauch sorgt für einen sicheren Halt und eine optimale Abdichtung, sobald der Schlauch vollständig eingerastet ist.
Optimale Schlauchführung und Anwendungsbereiche
Die gewinkelte Bauform der KQ2L10-01AS ist nicht nur eine Frage der Ästhetik, sondern eine technische Notwendigkeit in vielen modernen Anlagen. Sie ermöglicht eine saubere und geordnete Verlegung von Druckluftleitungen, was besonders dort wichtig ist, wo Platz begrenzt ist oder bewegliche Teile eine freie Bewegung erfordern. In Robotik-Anwendungen beispielsweise, wo Schläuche oft in engen Gelenken geführt werden müssen, verhindert die 360°-Schwenkbarkeit ein Überdrehen und erhöht die Lebensdauer des pneumatischen Systems. Auch im Werkzeugmaschinenbau oder in der Fördertechnik spielt die effiziente Schlauchführung eine entscheidende Rolle für die Zuverlässigkeit und Sicherheit der Gesamtanlage.
Nachhaltigkeit durch Langlebigkeit und Effizienz
Die Investition in hochwertige Komponenten wie die KQ2L10-01AS Steckverschraubung zahlt sich nicht nur durch verbesserte Leistung aus, sondern auch durch Nachhaltigkeit. Eine längere Lebensdauer der Komponenten reduziert den Bedarf an Ersatzteilen und damit den Ressourcenverbrauch. Ebenso trägt die Minimierung von Leckagen durch zuverlässige Dichtungen zur Energieeffizienz bei, da weniger Druckluft unnötig entweicht und somit weniger Energie für deren Erzeugung benötigt wird. Dies ist ein wichtiger Aspekt für Unternehmen, die ihre ökologischen Ziele verfolgen.
FAQ – Häufig gestellte Fragen zu KQ2L10-01AS – Steckverschraubung, gewinkelt, 360° schwenkbar, R1/8 Ø 10 mm
Welche Art von Schläuchen ist mit der KQ2L10-01AS Steckverschraubung kompatibel?
Die KQ2L10-01AS Steckverschraubung ist für die Verwendung mit Standard-Druckluftschläuchen mit einem Außendurchmesser von 10 mm konzipiert. Hierzu zählen in der Regel Polyurethan (PU)-, Polyamid (PA)- und bestimmte Gummi-Schläuche, die den entsprechenden Normen entsprechen.
Wie wird die Dichtheit der R1/8 Gewindeanschlüsse gewährleistet?
Das R1/8 Außengewinde der Steckverschraubung ist so konstruiert, dass es in Verbindung mit einer geeigneten Dichtscheibe (z.B. Konusdichtung oder Flachdichtung, je nach Gegenstück) oder, falls das Gegenstück eine entsprechende Gewindegewindegewindeoberfläche aufweist, mit einer Dichtmasse eine sichere und dichte Verbindung gewährleistet. Das präzise Gewindeprofil reduziert das Risiko von Undichtigkeiten.
Was bedeutet die 360° Schwenkbarkeit für die Montage und den Betrieb?
Die 360° Schwenkbarkeit des Steckanschlusses ermöglicht eine freie Drehung des angeschlossenen Schlauches unabhängig vom festen Gewindeanschluss. Dies erlaubt eine flexible Ausrichtung des Schlauches, minimiert mechanische Spannungen und verhindert, dass der Schlauch sich verdreht. Das erleichtert die Installation in komplexen oder beengten Bereichen erheblich und erhöht die Lebensdauer des Schlauches.
Für welche Umgebungsbedingungen ist die KQ2L10-01AS Steckverschraubung geeignet?
Basierend auf der typischen Materialzusammensetzung von technischen Kunststoffen wie PBT kann die Steckverschraubung in einem breiten Temperaturbereich von ca. -5°C bis +60°C eingesetzt werden. Sie ist zudem resistent gegenüber vielen gebräuchlichen Hydraulikflüssigkeiten und Ölen, was sie für den Einsatz in verschiedenen industriellen Umgebungen qualifiziert. Für extreme Bedingungen empfehlen wir die Prüfung spezifischer Herstellerdaten.
Ist die KQ2L10-01AS Steckverschraubung für Vakuumanwendungen einsetzbar?
Ja, viele Steckverschraubungen mit 360° Schwenkbarkeit und präzisen Dichtungen sind auch für Vakuumanwendungen geeignet, sofern der Druck nicht unter die zulässigen Werte fällt und die Umgebungsbedingungen stimmen. Die Zuverlässigkeit der Dichtung ist hierbei entscheidend. Bitte beachten Sie die genauen Spezifikationen des Herstellers bezüglich des maximalen Unterdrucks.
Kann die KQ2L10-01AS Steckverschraubung mehrfach demontiert und montiert werden?
Ja, die Steckverschraubungen sind für eine mehrfache Montage und Demontage konzipiert, solange die fachgerechten Anweisungen befolgt werden. Eine sorgfältige Handhabung und die Vermeidung von Beschädigungen an den Dichtflächen und dem Steckmechanismus stellen sicher, dass die Verbindung auch nach mehrmaligem Gebrauch zuverlässig bleibt.
Gibt es spezielle Werkzeuge, die für die Montage der KQ2L10-01AS Steckverschraubung benötigt werden?
Für die Montage des R1/8 Außengewindes wird in der Regel ein passender Schraubenschlüssel (z.B. Maulschlüssel oder Ringschlüssel) benötigt, um das Gewinde festzuziehen. Für das Einstecken des Schlauches ist kein Spezialwerkzeug erforderlich; der Schlauch wird einfach bis zum Anschlag in die Aufnahme gesteckt. Ein leichter Zug am Schlauch nach dem Einstecken prüft die korrekte Verriegelung.
