KQ2L08-02AS – Die Premium-Steckverschraubung für anspruchsvolle Pneumatiksysteme

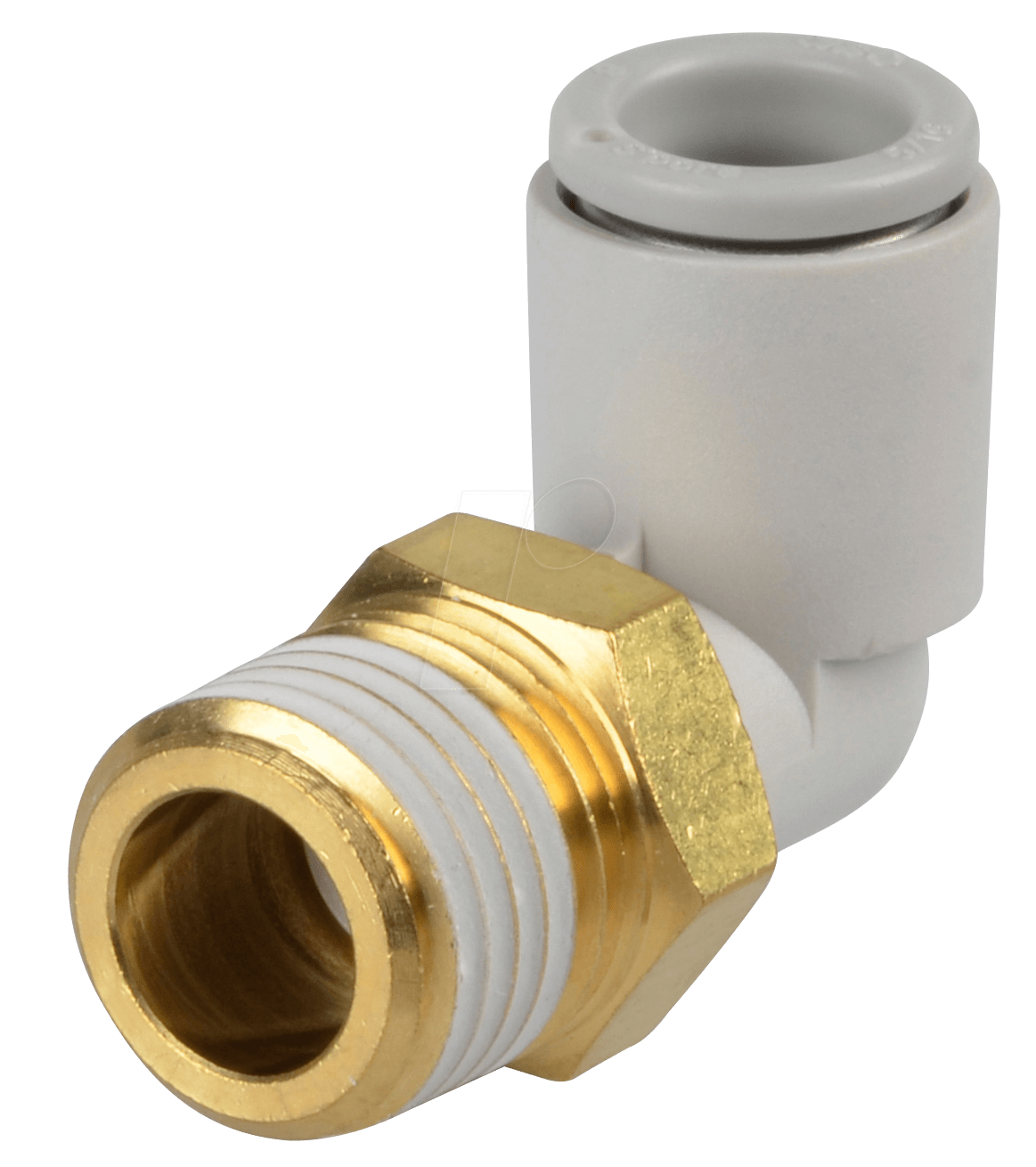

Die KQ2L08-02AS Steckverschraubung, gewinkelt, 360° schwenkbar, mit R1/4 Anschluss und Ø 8 mm Schlauchdurchmesser, ist die ideale Lösung für professionelle Anwender, die höchste Präzision, Zuverlässigkeit und Flexibilität in ihren Druckluftsystemen benötigen. Sie adressiert die Notwendigkeit, pneumatische Leitungen effizient und platzsparend zu verlegen, insbesondere in engen oder komplexen Umgebungen, wo Standardverschraubungen an ihre Grenzen stoßen.
Maximale Flexibilität durch 360° Schwenkbarkeit
Die herausragende Eigenschaft der KQ2L08-02AS ist ihre 360° Schwenkbarkeit. Diese innovative Funktion ermöglicht eine vollständige Drehung der Verschraubung um ihre eigene Achse, nachdem die Schlauchleitung montiert wurde. Dies eliminiert das Problem von Verdrehungen und Knicken der Pneumatikschläuche während der Installation und im laufenden Betrieb. Durch diese Agilität können Leitungen exakt entlang von Konturen geführt, Hindernissen ausgewichen und der Platzbedarf im Schaltschrank oder an Maschinen optimiert werden. Die 360° Schwenkbarkeit reduziert zudem mechanischen Stress auf den Schlauch und die Anschlüsse, was zu einer Verlängerung der Lebensdauer des gesamten pneumatischen Systems beiträgt.
Konstruktion und Material – Für Langlebigkeit und Zuverlässigkeit
Die Wahl des richtigen Materials ist entscheidend für die Leistungsfähigkeit und Haltbarkeit von Pneumatikkomponenten. Die KQ2L08-02AS Steckverschraubung ist aus hochwertigen Werkstoffen gefertigt, die eine exzellente Beständigkeit gegen typische Medien im industriellen Umfeld sowie gegen mechanische Belastungen gewährleisten. Der Korpus besteht in der Regel aus Messing, einer Legierung, die für ihre Korrosionsbeständigkeit und mechanische Festigkeit bekannt ist, was sie zu einem Standardmaterial für Pneumatikverschraubungen macht. Die interne Dichtung, oft aus Nitrilkautschuk (NBR), ist so konzipiert, dass sie auch unter Druck und bei wechselnden Temperaturen eine sichere Abdichtung gewährleistet.
Die präzise gefertigten Gewinde sorgen für eine dichte und sichere Verbindung. Das R1/4 Gewinde ist ein gängiger Standard in der Pneumatik und gewährleistet eine hohe Kompatibilität mit einer Vielzahl von Ventilen, Zylindern und anderen pneumatischen Bauteilen. Der Ø 8 mm Schlauchanschluss ist für gängige Schlauchgrößen optimiert und ermöglicht einen effizienten und verlustarmen Luftstrom.
Anwendungsgebiete und Vorteile im Überblick
Die KQ2L08-02AS findet ihren Einsatz in zahlreichen Branchen und Applikationen, wo eine flexible und zuverlässige pneumatische Anbindung unerlässlich ist:
- Automatisierungstechnik: In Roboterarmen, Greifsystemen und Montagelinien ermöglicht die 360° Schwenkbarkeit eine reibungslose Bewegung und vermeidet Leitungsbeschädigungen.
- Maschinenbau: Bei der Integration pneumatischer Komponenten in komplexe Maschinenkonstruktionen erleichtert die flexible Ausrichtung die Platzierung und Wartung.
- Schaltschrankbau: In beengten Schaltschränken hilft die kompakte Bauweise und die schwenkbare Funktion, den verfügbaren Raum optimal zu nutzen und eine übersichtliche Verlegung der Pneumatikschläuche zu realisieren.
- SPS-gesteuerte Systeme: Überall dort, wo eine präzise und zuverlässige Ansteuerung von pneumatischen Aktoren benötigt wird, bietet die KQ2L08-02AS die nötige Sicherheit.
- Lebensmittel- und Pharmaindustrie: Sofern die verwendeten Materialien für diese Branchen zertifiziert sind, eignen sich Steckverschraubungen dieser Art für Anlagen, die strenge Hygienevorschriften erfüllen müssen.
Vergleich zu Standard-Steckverschraubungen
Im direkten Vergleich zu nicht schwenkbaren oder starr gewinkelten Steckverschraubungen bietet die KQ2L08-02AS entscheidende Vorteile. Standardverschraubungen erfordern oft eine exakte Ausrichtung des Schlauches bereits bei der Montage, was in komplexen Systemen schwierig sein kann. Dies kann zu unnötiger Spannung auf dem Schlauch führen, die die Lebensdauer verkürzt und zu Leckagen führen kann. Die 360° Schwenkbarkeit der KQ2L08-02AS hingegen erlaubt eine nachträgliche Feinjustierung der Schlauchrichtung, was die Montage vereinfacht und die mechanische Beanspruchung minimiert. Darüber hinaus ermöglicht sie eine deutlich kompaktere Bauweise, da der Schlauch enger an der Maschinenkontur oder anderen Komponenten vorbeigeführt werden kann. Diese erhöhte Flexibilität und Zuverlässigkeit macht die KQ2L08-02AS zu einer überlegenen Wahl für anspruchsvolle Anwendungen, bei denen Ausfallzeiten und Wartungskosten minimiert werden müssen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | KQ2L08-02AS |
| Typ | Steckverschraubung, gewinkelt |
| Schwenkbarkeit | 360° drehbar nach Schlauchmontage |
| Anschlussgewinde | R1/4 (konisch, zylindrisch) |
| Schlauchdurchmesser (Außen) | Ø 8 mm |
| Betriebsdruck (max.) | Typischerweise 1 MPa (ca. 10 bar) für Standardanwendungen; genaue Werte je nach Hersteller und Anwendungsumgebung können variieren. |
| Betriebstemperatur | Variiert je nach Dichtungsmaterial, oft -5°C bis +60°C für NBR-Dichtungen. |
| Material Korpus | Hochwertiges Messing (oft vernickelt oder unvernickelt für spezifische Anwendungen) |
| Dichtungsmaterial | Standardmäßig Nitrilkautschuk (NBR); andere Materialien für spezielle Medien und Temperaturen verfügbar. |
| Montageart | Einfache Steckverbindung für Polyurethan- und Polyamid-Schläuche; sichere Klemmung durch interne Krallen. |
| Umgebungsbedingungen | Geeignet für trockene und beölte Druckluft; Schutz vor aggressiven Chemikalien und extremen Temperaturen empfohlen. |
Häufig gestellte Fragen (FAQ) zu KQ2L08-02AS – Steckverschraubung, gewinkelt, 360° schwenkbar, R1/4 Ø 8 mm
Ist die 360° Schwenkbarkeit permanent oder muss sie nach der Montage fixiert werden?
Die 360° Schwenkbarkeit ist ein integriertes Designmerkmal der Verschraubung. Nach der erfolgreichen Montage des Schlauches kann der drehbare Teil der Verschraubung frei um 360 Grad gedreht werden, um die optimale Schlauchführung zu erreichen. Es ist keine zusätzliche Fixierung erforderlich, um diese Funktion beizubehalten. Die Verbindung zum angrenzenden Bauteil (z.B. Ventil, Zylinder) bleibt dabei statisch.
Welche Schlauchmaterialien sind für die KQ2L08-02AS geeignet?
Die KQ2L08-02AS ist primär für die Verwendung mit Schlauchleitungen aus Polyurethan (PU) und Polyamid (PA) konzipiert. Diese Materialien bieten die notwendige Flexibilität und Steifigkeit, um von der inneren Klemmvorrichtung sicher gehalten zu werden. Die Spezifikationen des Schlauches müssen zudem dem Nenndurchmesser von Ø 8 mm entsprechen.
Kann die Steckverschraubung auch für Vakuum eingesetzt werden?
Ja, die KQ2L08-02AS Steckverschraubungen sind in der Regel für den Einsatz in Vakuum-Anwendungen geeignet, solange die Dichtigkeit der Verbindung gewährleistet ist und die Betriebsbedingungen im zulässigen Bereich liegen. Die präzise Abdichtung der Gewinde und die interne Schlauchklemmung sind entscheidend für den zuverlässigen Betrieb auch unter Unterdruck.
Wie wird die Steckverschraubung demontiert?
Die Demontage erfolgt durch einfaches Drücken des Entriegelungsrings oder der Entriegelungskappe an der Stirnseite der Verschraubung. Während Sie den Entriegelungsmechanismus gedrückt halten, kann der Schlauch mit leichtem Zug herausgezogen werden. Achten Sie darauf, den Schlauch nicht ruckartig zu ziehen, um Beschädigungen zu vermeiden.
Ist eine Vorbehandlung des Schlauchendes erforderlich?
Für eine optimale und dichte Verbindung empfiehlt es sich, das Schlauchende gerade und gratfrei abzuschneiden. Dies erleichtert das Einführen des Schlauches in die Verschraubung und gewährleistet eine vollständige Abdichtung durch die interne Klemmung und die Dichtung. Eine leichte Anfasung kann das Einführen erleichtern.
Welche spezifischen Druckbereiche werden abgedeckt?
Die maximale Betriebsdruckangabe kann je nach Hersteller und spezifischer Ausführung variieren. Standardmäßig sind Steckverschraubungen wie die KQ2L08-02AS oft für einen maximalen Betriebsdruck von etwa 1 MPa (ca. 10 bar) ausgelegt. Für Anwendungen mit höheren Drücken oder extremen Bedingungen sollten die technischen Daten des Herstellers konsultiert werden.
Ist die Verschraubung für den Einsatz mit aggressiven Medien oder hohen Temperaturen geeignet?
Die Standardausführung mit Messingkorpus und NBR-Dichtung ist für normale Druckluft und Temperaturen von -5°C bis +60°C ausgelegt. Für aggressive Medien, sehr hohe oder niedrige Temperaturen oder spezielle Anforderungen sind möglicherweise Ausführungen mit anderen Dichtungsmaterialien (z.B. Viton, EPDM) oder korrosionsbeständigeren Materialien erforderlich. Es ist ratsam, die Kompatibilität für den spezifischen Einsatzzweck zu prüfen.
