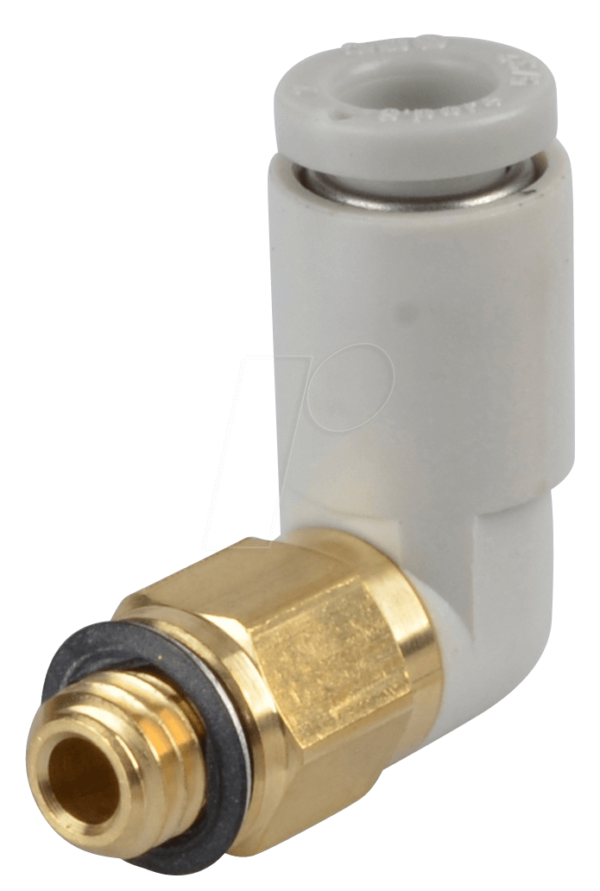

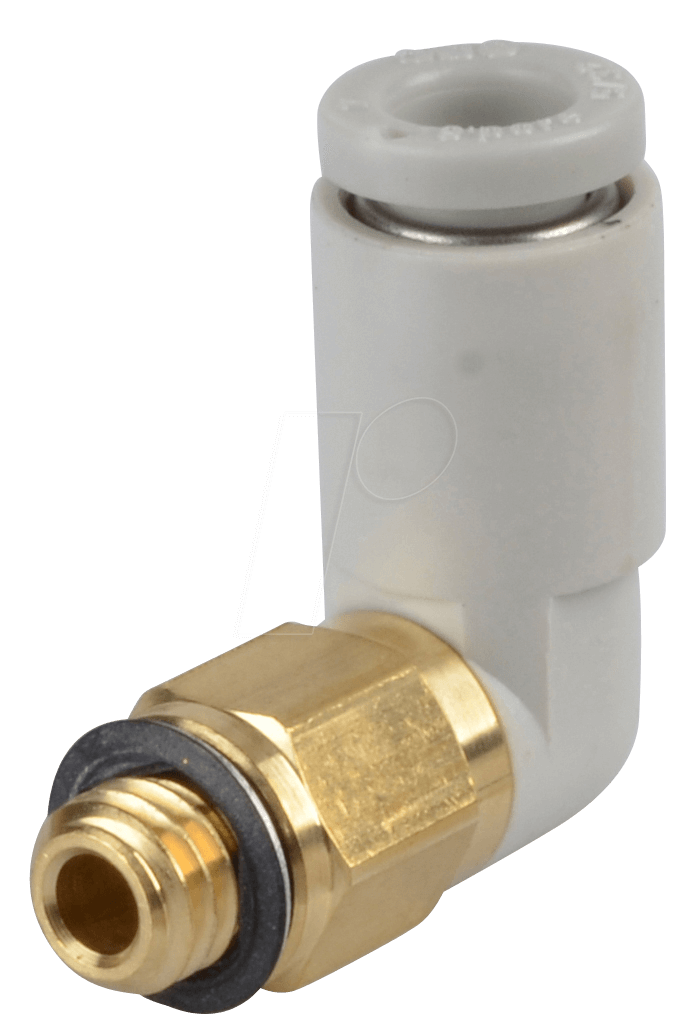

KQ2L04-M5A – Die Intelligente Verbindungslösung für Ihre Pneumatiksysteme
Suchen Sie nach einer zuverlässigen und flexiblen Lösung, um Druckluftleitungen präzise und ohne Verrenkungen zu verbinden? Die KQ2L04-M5A Steckverschraubung, gewinkelt und 360° schwenkbar, mit M5-Anschluss und Ø 4 mm Schlauchdurchmesser, ist die Antwort für Ingenieure, Automatisierungstechniker und Anlagenbauer, die höchste Anforderungen an Effizienz und Funktionalität stellen. Dieses Präzisionsbauteil löst das Problem von starren Verbindungen in beengten oder komplexen Einbausituationen, indem es maximale Bewegungsfreiheit ermöglicht und so Installationszeit und potenzielle Fehlerquellen minimiert.
Unverzichtbare Vorteile der KQ2L04-M5A Steckverschraubung
Im Vergleich zu herkömmlichen, starren Verschraubungen bietet die KQ2L04-M5A Steckverschraubung entscheidende Vorteile, die sie zur überlegenen Wahl für anspruchsvolle pneumatische Anwendungen machen:
- Maximale Flexibilität durch 360° Schwenkbarkeit: Die Fähigkeit, die Verschraubung um 360 Grad zu drehen, eliminiert Knicke und Spannungen im Schlauch, selbst in engsten Radien. Dies verlängert die Lebensdauer der Pneumatikschläuche und sorgt für einen ununterbrochenen Luftstrom.
- Platzsparende, gewinkelte Konstruktion: Die Winkelform von 90 Grad ermöglicht eine saubere und effiziente Verlegung von Druckluftleitungen, besonders dort, wo der Bauraum begrenzt ist. Dies optimiert das Layout von Maschinen und Anlagen und verbessert die Zugänglichkeit für Wartungsarbeiten.
- Schnelle und einfache Montage: Dank des bewährten Stecksystems ist die Installation der KQ2L04-M5A blitzschnell und werkzeuglos möglich. Dies reduziert die Montagezeit erheblich und senkt die Lohnkosten.
- Sicherer und dichter Anschluss: Die präzise gefertigten Komponenten garantieren einen zuverlässigen, luftdichten Anschluss, der auch bei wechselnden Drücken und Temperaturen seine Integrität behält. Dies minimiert Leckagen und spart Energie.
- Robuste Konstruktion für industrielle Umgebungen: Gefertigt aus hochwertigen Materialien, ist diese Steckverschraubung auf Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen ausgelegt.
- Universelle Kompatibilität: Der M5-Anschluss und der Ø 4 mm Schlauchdurchmesser machen diese Verschraubung zu einer idealen Lösung für eine breite Palette von Standard-Pneumatiksystemen und -komponenten.
Präzision im Detail: Technische Spezifikationen und Konstruktionsmerkmale
Die KQ2L04-M5A ist nicht nur eine einfache Verbindung; sie ist ein ingenieurtechnisch durchdachtes Bauteil, das auf optimale Leistung und Langlebigkeit ausgelegt ist. Jedes Element wurde mit Blick auf maximale Effizienz und Zuverlässigkeit entwickelt, um den Anforderungen moderner Automatisierungssysteme gerecht zu werden.
Materialqualität und Oberflächenbeschaffenheit
Das Gehäuse der KQ2L04-M5A Steckverschraubung besteht aus einem hochwertigen Messingwerkstoff, der für seine hervorragende Korrosionsbeständigkeit und mechanische Festigkeit bekannt ist. Diese Eigenschaften sind essenziell für den Einsatz in industriellen Umgebungen, wo die Komponenten häufig aggressiven Medien oder wechselnden klimatischen Bedingungen ausgesetzt sind. Die Oberflächen des Messings sind sorgfältig behandelt, um Reibung zu minimieren und eine reibungslose Montage sowie Demontage zu gewährleisten. Die Innenteile, insbesondere die Dichtungselemente, sind aus einem robusten Elastomer gefertigt, das eine exzellente Abdichtung über einen weiten Temperaturbereich hinweg sicherstellt und gleichzeitig resistent gegen gängige Hydraulikflüssigkeiten und Öle ist.
Schwenkmechanismus und Dichtungstechnologie
Das Herzstück der Funktionalität der KQ2L04-M5A bildet der innovative 360° Schwenkmechanismus. Dieser ist so konstruiert, dass er eine nahezu reibungslose Drehbewegung des angeschlossenen Schlauches ermöglicht, ohne die Integrität der Abdichtung zu beeinträchtigen. Die drehbare Buchse, in der der Schlauch aufgenommen wird, ist mit präzisen Toleranzen gefertigt, um einen perfekten Sitz zu gewährleisten. Die Abdichtung selbst wird durch ein mehrstufiges System realisiert: Zuerst sorgt eine Klemmbuchse für einen sicheren Halt des Schlauches, während eine O-Ring-Dichtung eine hundertprozentige Luftdichtheit gewährleistet. Diese Kombination aus mechanischem Halt und elastischer Abdichtung minimiert das Risiko von Leckagen selbst unter dynamischer Belastung und wechselnden Druckverhältnissen. Die gewinkelte Bauform von 90 Grad reduziert zusätzlich den Biegeradius des Schlauches in der Anschlusszone, was weitere mechanische Spannungen vermeidet und die Lebensdauer des Gesamtsystems signifikant erhöht.
Anschlussgewinde und Schlauchaufnahme
Der metrische Anschluss M5 ist ein standardisiertes Gewinde, das eine breite Kompatibilität mit zahlreichen Steuerblöcken, Ventilen und anderen pneumatischen Komponenten sicherstellt. Die Gewindeausführung ist präzise geschnitten, um eine einfache und sichere Verschraubung ohne übermäßigen Kraftaufwand zu ermöglichen und gleichzeitig eine dichte Verbindung zu gewährleisten. Die Aufnahme für den Schlauch ist für einen Außendurchmesser von 4 mm optimiert. Die Innenseite der Schlauchaufnahme ist leicht konisch und mit feinen Rillen versehen, um einen sicheren und festen Sitz des Schlauches zu garantieren. Beim Einstecken des Schlauches greifen die Klemmbacken des inneren Mechanismus fest um den Schlauchmantel und verhindern so ein Herausrutschen, selbst bei hohen Zugkräften.
Einsatzgebiete und Anwendungsbereiche
Die KQ2L04-M5A Steckverschraubung ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit prädestiniert für eine Vielzahl von pneumatischen Anwendungen in unterschiedlichsten Branchen. Dazu gehören:
- Automatisierungstechnik: In automatisierten Fertigungslinien, Robotik und Montagestraßen, wo schnelle und flexible Schlauchverlegungen für den Antrieb von Greifern, Zylindern oder Werkzeugen unerlässlich sind.
- Maschinenbau: Bei der Konstruktion und dem Umbau von Werkzeugmaschinen, Verpackungsmaschinen, Spritzgussmaschinen und anderen Industrieanlagen, bei denen der Platz oft knapp bemessen ist und eine effiziente Schlauchführung benötigt wird.
- Labor- und Medizintechnik: In Präzisionsgeräten, wo saubere und zuverlässige Druckluftversorgung entscheidend für die Funktionalität ist und Leckagen kostspielige Fehler verursachen können.
- Prozessautomatisierung: In Anlagen zur chemischen Verarbeitung, Lebensmittelproduktion oder Wasseraufbereitung, wo beständige Materialien und dichte Verbindungen gefordert sind.
- Modellbau und Prototyping: Auch im Bereich des fortgeschrittenen Modellbaus oder bei der Entwicklung von Prototypen bietet die KQ2L04-M5A eine professionelle und flexible Lösung.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Modellnummer | KQ2L04-M5A |
| Bauform | Gewinkelt (90°) |
| Schwenkbarkeit | 360° |
| Anschlussgewinde | M5 (Metrisch) |
| Schlauch-Außendurchmesser | Ø 4 mm |
| Material Gehäuse | Hochwertiges Messing (korrosionsbeständig) |
| Dichtungsmaterial | Elastomer (ölbeständig, temperaturbeständig) |
| Betriebsdruck (maximal) | 1.0 MPa (ca. 10 bar) |
| Umgebungstemperatur | -5°C bis +60°C (abhängig vom Schlauchmaterial) |
| Montageart | Steckverbindung (werkzeuglos) |
| Anwendungsbereich | Pneumatische Systeme, Automatisierung, Maschinenbau |
FAQ – Häufig gestellte Fragen zu KQ2L04-M5A – Steckverschraubung, gewinkelt, 360° schwenkbar, M5 Ø 4 mm
Ist die KQ2L04-M5A für den Einsatz mit ölhaltiger Druckluft geeignet?
Ja, die KQ2L04-M5A ist mit einem Elastomer-Dichtungsmaterial ausgestattet, das eine gute Beständigkeit gegenüber ölhaltiger Druckluft aufweist. Für maximale Langlebigkeit wird jedoch stets eine ordnungsgemäße Druckluftaufbereitung empfohlen, um auch andere Komponenten des Systems zu schützen.
Welche Schlauchmaterialien können mit der KQ2L04-M5A verwendet werden?
Diese Steckverschraubung ist für die Verwendung mit Standard-PU- (Polyurethan) und PVC-Schläuchen mit einem Außendurchmesser von 4 mm konzipiert. Es ist wichtig sicherzustellen, dass das verwendete Schlauchmaterial die erforderliche Flexibilität und Wandstärke für eine sichere Aufnahme aufweist.
Wie wird sichergestellt, dass der Schlauch fest in der Verschraubung sitzt?
Die KQ2L04-M5A verfügt über einen inneren Klemmmechanismus mit speziell geformten Klemmbacken, die sich beim Einstecken des Schlauches fest um dessen Mantel greifen. Dies sorgt für einen sicheren Halt und verhindert ein unbeabsichtigtes Herausrutschen des Schlauches, auch bei Unterdruck oder Zugbelastung.
Kann die KQ2L04-M5A auch in Vakuum-Anwendungen eingesetzt werden?
Grundsätzlich kann die KQ2L04-M5A auch für Vakuum-Anwendungen verwendet werden, solange der maximale negative Druck innerhalb der Spezifikationen des Materials liegt und die Dichtigkeit gewährleistet ist. Es ist jedoch ratsam, dies im Einzelfall zu prüfen und gegebenenfalls spezielle Vakuum-Schläuche zu verwenden.
Wie demontiere ich den Schlauch sicher von der KQ2L04-M5A?
Zur Demontage des Schlauches muss der blaue oder rote Freigabering (je nach Ausführung der Serie) gleichmäßig gegen das Gehäuse gedrückt werden. Dies löst die Klemmbacken und ermöglicht ein einfaches Herausziehen des Schlauches. Achten Sie darauf, den Ring gerade und vollständig einzudrücken.
Welchen maximalen Betriebsdruck hält die KQ2L04-M5A aus?
Die KQ2L04-M5A Steckverschraubung ist für einen maximalen Betriebsdruck von 1.0 Megapascal (MPa) ausgelegt, was ungefähr 10 bar entspricht. Dies deckt die meisten gängigen pneumatischen Anwendungen ab.
Ist die gewinkelte Bauform immer erforderlich?
Die gewinkelte Bauform ist besonders vorteilhaft in Umgebungen mit begrenztem Bauraum, um einen effizienten und knickfreien Schlauchverlauf zu realisieren. Wenn der Platz keine Rolle spielt, können auch gerade Steckverschraubungen eine Option sein. Die 360° Schwenkbarkeit bleibt jedoch in beiden Fällen ein wesentlicher Vorteil für die Flexibilität.
