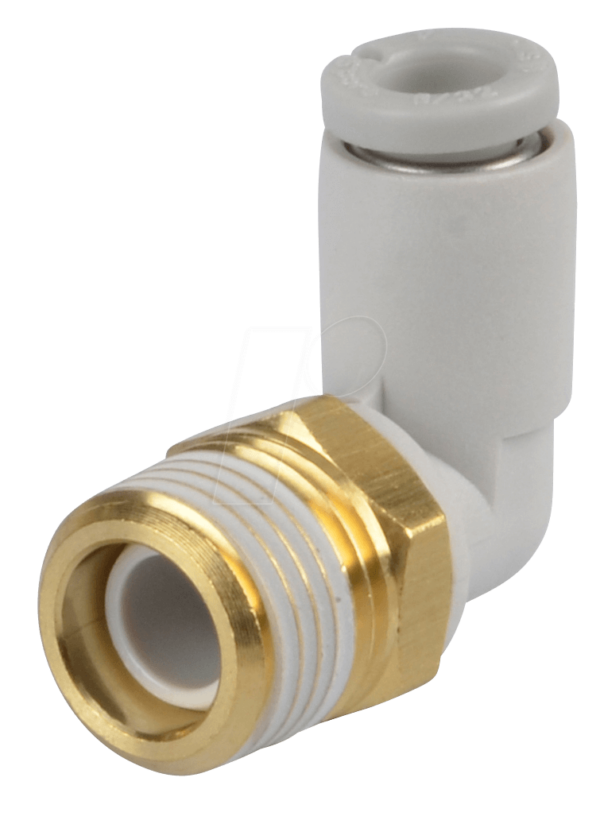

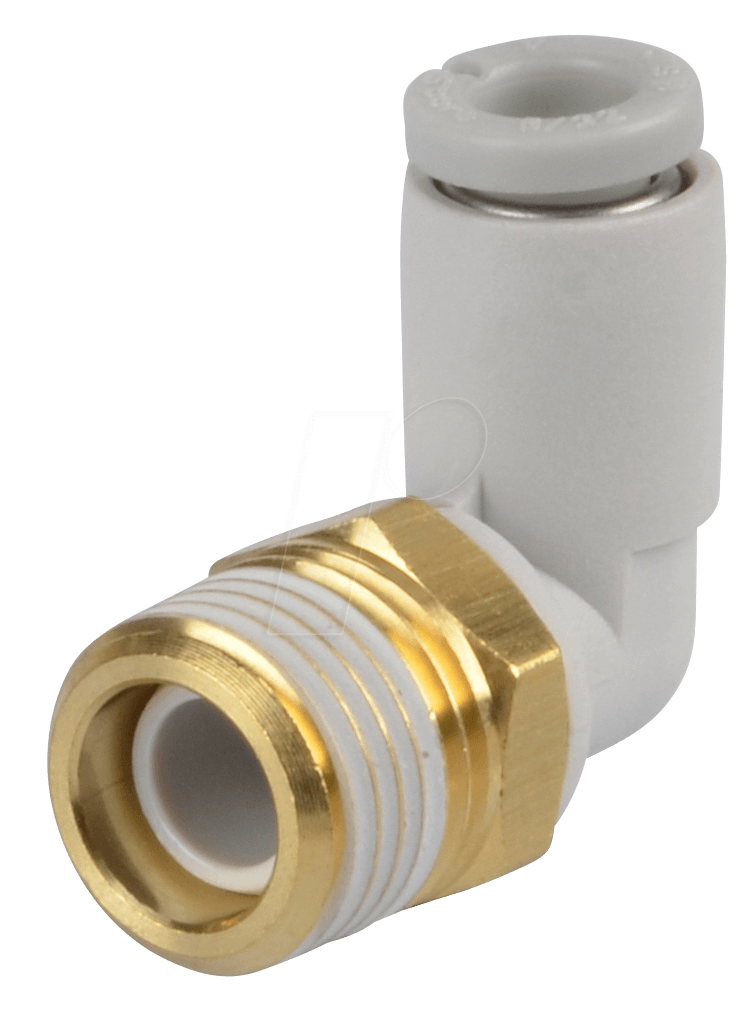

Effiziente Fluidführung mit der KQ2L04-01AS Steckverschraubung
Die KQ2L04-01AS Steckverschraubung ist die ideale Lösung für anspruchsvolle pneumatische und hydraulische Anwendungen, bei denen Präzision, Flexibilität und eine sichere Abdichtung gefragt sind. Dieses Bauteil ist für Fachleute in den Bereichen Maschinenbau, Automatisierungstechnik und Anlagenbau konzipiert, die eine zuverlässige und platzsparende Verbindungslösung für Druckluftleitungen benötigen. Sie ermöglicht eine unkomplizierte und schnelle Montage, auch unter beengten Platzverhältnissen, und gewährleistet eine dauerhaft dichte und flexible Schlauchführung.
Überlegene Konstruktion und Funktionalität
Im Vergleich zu herkömmlichen Verschraubungen bietet die KQ2L04-01AS Steckverschraubung entscheidende Vorteile durch ihre durchdachte Konstruktion. Die 360° Schwenkbarkeit des Anschlusses erlaubt eine optimale Ausrichtung des Schlauches nach der Montage, was Verdrehungen und mechanische Belastungen der Leitung verhindert. Der integrierte 360°-Drehmechanismus sorgt für maximale Flexibilität in der Schlauchführung und erleichtert die Installation in komplexen Systemen, wo Standardwinkel an ihre Grenzen stoßen.
Präzise Anwendung und Kompatibilität
Die KQ2L04-01AS ist speziell für die Verbindung von pneumatischen Schläuchen mit einem Außendurchmesser von 4 mm konzipiert. Die R1/8 Zoll Gewindegröße ermöglicht eine universelle Kompatibilität mit einer Vielzahl von Fittings und Anschlüssen in Standard-Druckluftsystemen. Diese Präzision in der Abmessung und die Gewindeform garantieren eine sichere und leckagefreie Verbindung, die den Anforderungen industrieller Umgebungen gerecht wird.
Hervorragende Materialqualität und Langlebigkeit
Die Auswahl hochwertiger Materialien ist ein Kernaspekt der KQ2L04-01AS Steckverschraubung. Gefertigt aus robustem Messing, das für seine Korrosionsbeständigkeit und mechanische Festigkeit bekannt ist, bietet dieses Bauteil eine außergewöhnliche Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die innere Dichtung ist so konstruiert, dass sie auch bei wiederholtem Anziehen und Lösen ihre Dichtfunktion beibehält und die Systemintegrität gewährleistet.
Vorteile der KQ2L04-01AS Steckverschraubung auf einen Blick
- 360° Schwenkbarkeit: Ermöglicht flexible Schlauchführung und vermeidet Verdrehungen und Belastungen der Leitung.
- Platzsparende Installation: Ideal für beengte Einbausituationen durch den 90°-Winkelanschluss.
- Schnelle und einfache Montage: Werkzeuglose Steckverbindung für effiziente Installation und Wartung.
- Hohe Dichtheit: Zuverlässige Abdichtung durch präzise gefertigte Komponenten und hochwertige Dichtelemente.
- Robuste Konstruktion: Gefertigt aus langlebigem Messing für maximale Beständigkeit gegen Verschleiß und Korrosion.
- Breite Kompatibilität: R1/8 Zoll Gewinde und 4 mm Schlauchdurchmesser für universellen Einsatz in pneumatischen Systemen.
- Chemische Beständigkeit: Geeignet für den Einsatz mit verschiedenen Druckmedien in industriellen Umgebungen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | KQ2L04-01AS |
| Typ | Steckverschraubung, gewinkelt |
| Schwenkbarkeit | 360° drehbar |
| Gewindeanschluss | R1/8 Zoll |
| Schlauchdurchmesser (Außen) | Ø 4 mm |
| Gehäusematerial | Messing (vernickelt für erhöhte Beständigkeit) |
| Dichtungsmaterial | Hochwertiges Elastomer (für industrielle Anwendungen optimiert) |
| Betriebsdruck (maximal) | Bis zu 10 bar (abhängig vom Schlauchmaterial und Systemdruck) |
| Betriebstemperatur | -5°C bis +60°C (für Standardanwendungen) |
| Einsatzbereich | Pneumatik, Steuerungs- und Automatisierungstechnik |
Konstruktionsmerkmale für maximale Leistung
Die KQ2L04-01AS Steckverschraubung zeichnet sich durch eine Reihe von intelligenten Konstruktionsmerkmalen aus, die ihre Funktionalität und Zuverlässigkeit unterstreichen. Der Winkelanschluss, kombiniert mit der 360° Schwenkbarkeit des Gehäuses, ermöglicht eine präzise Anpassung an die jeweilige Einbausituation. Dies minimiert nicht nur den Platzbedarf, sondern verhindert auch effektiv Knicke und Spannungen im Schlauch, die zu vorzeitigem Verschleiß oder Leckagen führen könnten. Die interne Klemmmechanik der Steckverbindung ist auf eine schnelle und sichere Fixierung von Schläuchen mit einem Außendurchmesser von 4 mm ausgelegt. Der O-Ring oder das entsprechende Dichtelement im Gewinde sorgt für eine dichte Abdichtung an der Anschlussstelle, was die Effizienz des Systems verbessert und Energieverluste durch Druckluftentweichungen minimiert. Das Gehäuse aus Messing, oft mit einer zusätzlichen Vernickelung versehen, bietet nicht nur Robustheit, sondern auch Schutz vor Umwelteinflüssen und Korrosion, was die Lebensdauer der Komponente erheblich verlängert.
Optimierte Anwendungsfelder
Die Einsatzmöglichkeiten der KQ2L04-01AS Steckverschraubung sind vielfältig und erstrecken sich über zahlreiche Branchen. In der Automatisierungstechnik ist sie unerlässlich für den Aufbau flexibler pneumatischer Schaltkreise, beispielsweise in Robotik-Anwendungen, Verpackungsmaschinen oder Fertigungsstraßen. Die schnelle Montage reduziert die Stillstandszeiten bei Wartungsarbeiten oder Konfigurationsänderungen. Im Maschinenbau wird sie zur Anbindung von Druckluftwerkzeugen, pneumatischen Aktoren und Ventilen eingesetzt, wo eine präzise Schlauchführung und eine zuverlässige Druckluftversorgung kritisch sind. Auch in der Labortechnik oder bei der Installation von Mess- und Regeltechnik, wo kleinste Komponenten präzise verbunden werden müssen, spielt die KQ2L04-01AS ihre Stärken aus. Ihre Fähigkeit, auch in engen Räumen eine optimale Schlauchführung zu ermöglichen, macht sie zu einem unverzichtbaren Bauteil für die Gestaltung kompakter und effizienter Systeme.
FAQ – Häufig gestellte Fragen zu KQ2L04-01AS – Steckverschraubung, gewinkelt, 360° schwenkbar, R1/8 Ø 4 mm
Kann die KQ2L04-01AS auch für Flüssigkeiten verwendet werden?
Die KQ2L04-01AS Steckverschraubung ist primär für pneumatische Anwendungen konzipiert. Während sie unter Umständen für einige niedrigviskose Flüssigkeiten geeignet sein kann, ist sie nicht explizit dafür zertifiziert. Für hydraulische Anwendungen mit aggressiven Medien oder höheren Drücken sollten spezielle Hydraulikverschraubungen verwendet werden.
Welche Art von Schläuchen sind mit der KQ2L04-01AS kompatibel?
Diese Steckverschraubung ist für die Verwendung mit PU- (Polyurethan), Nylon- und PTFE-Schläuchen mit einem Außendurchmesser von exakt 4 mm ausgelegt. Achten Sie auf die Materialverträglichkeit des Schlauches mit dem Medium und den Betriebsbedingungen.
Ist die Montage der KQ2L04-01AS Werkzeuglos möglich?
Ja, die Steckverbindung ermöglicht eine werkzeuglose Montage und Demontage des Schlauches. Ein einfaches Einschieben des Schlauches sorgt für eine sichere Verbindung, und ein Entriegelungsmechanismus erlaubt das schnelle Lösen des Schlauches.
Wie wird die 360° Schwenkbarkeit erreicht?
Die 360° Schwenkbarkeit wird durch ein integriertes Drehgelenk im Gehäuse der Steckverschraubung realisiert. Dies erlaubt es, den Anschluss des Schlauches nach der Montage frei auszurichten, ohne die Leitung zu verdrehen oder zu belasten.
Ist die KQ2L04-01AS für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardmäßig ist die KQ2L04-01AS nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) ausgelegt. Für solche Anwendungen sind spezielle Komponenten mit entsprechenden Zulassungen erforderlich.
Welchen maximalen Betriebsdruck hält die Steckverschraubung aus?
Die KQ2L04-01AS ist für den Einsatz in pneumatischen Systemen mit einem maximalen Betriebsdruck von bis zu 10 bar ausgelegt. Dieser Wert kann je nach Schlauchmaterial und Systemkonfiguration variieren.
Wie reinige ich die Steckverschraubung, falls sie verschmutzt ist?
Bei leichter Verschmutzung kann die Steckverschraubung mit Druckluft gereinigt werden. Bei hartnäckigeren Verunreinigungen oder nach Kontakt mit aggressiven Medien empfehlen wir die Demontage und eine gründliche Reinigung mit einem geeigneten, nicht aggressiven Lösungsmittel, gefolgt von einer Trocknung. Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Reinigung beginnen.
