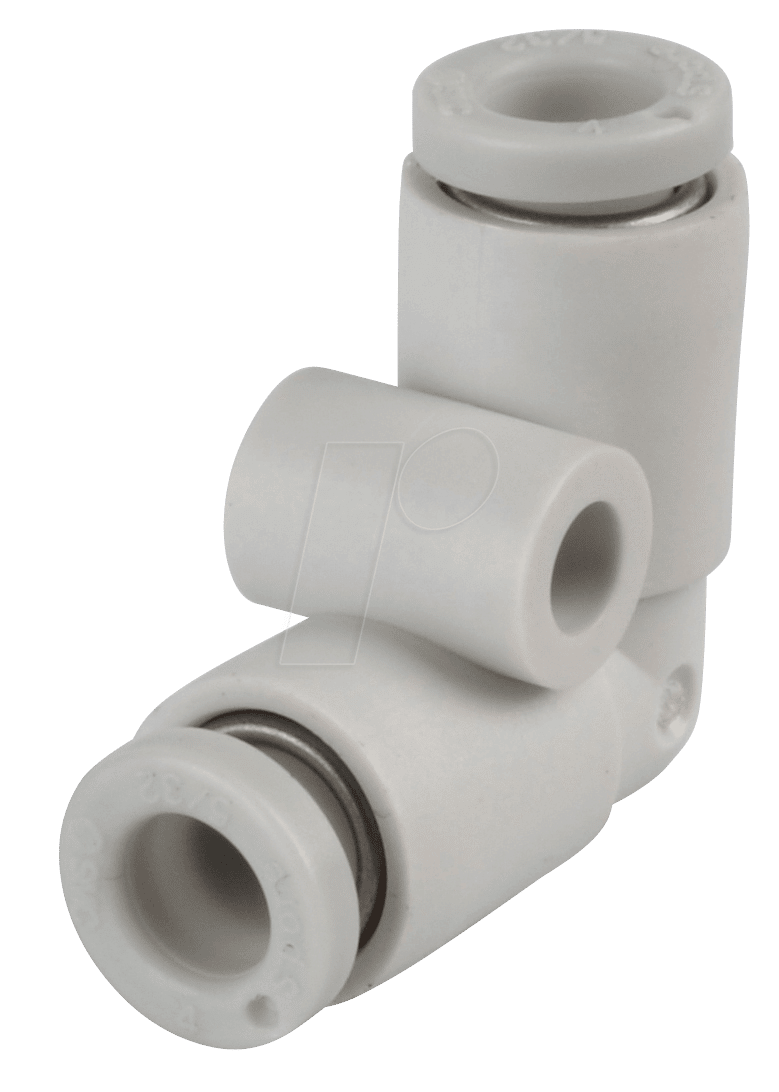

KQ2L04-00A – Die Präzisions-Steckverbindung für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und effizienten Lösung zur Verbindung von pneumatischen Leitungen, die Platz spart und eine stabile, dichte Verbindung gewährleistet? Die KQ2L04-00A Steckverbindung, gewinkelt mit einem Außendurchmesser von 4 mm, wurde speziell für professionelle Anwender in industriellen Umgebungen, im Maschinenbau und in der Automatisierungstechnik entwickelt, die Wert auf Kompaktheit, einfache Installation und langlebige Performance legen. Diese gewinkelte Ausführung ermöglicht die Optimierung von Bauraum und Leitungsführung in komplexen Systemen, wo gerade Verbindungen an ihre Grenzen stoßen.
Optimale Leitungsführung und Platzersparnis durch 90-Grad-Winkel
Die herausragende Eigenschaft der KQ2L04-00A liegt in ihrem 90-Grad-Winkeldesign. Dies ist entscheidend, wenn es darum geht, Luftleitungen in beengten Platzverhältnissen zu verlegen. Statt Leitungen umständlich abzuknicken oder unnötig lange Wege zu schaffen, ermöglicht diese Steckverbindung eine saubere und geradlinige Führung der Pneumatikschläuche, was nicht nur die Ästhetik verbessert, sondern auch den Strömungswiderstand minimiert und potenzielle Knickstellen vermeidet. Dies führt zu einer erhöhten Effizienz des pneumatischen Systems und reduziert das Risiko von Leckagen und vorzeitigem Verschleiß der Leitungen. Für Automatisierungsingenieure und Anlagenbauer bedeutet dies eine signifikante Vereinfachung bei der Konstruktion und Wartung komplexer Maschinen und Roboter.
Herausragende Vorteile der KQ2L04-00A Steckverbindung
- Kompaktes Design: Die Winkelform reduziert den benötigten Bauraum erheblich und erleichtert die Installation in engen Schaltschränken und an dicht bestückten Maschinen.
- Hohe Dichtigkeit: Fortschrittliche Dichtungstechnologie sorgt für eine zuverlässige und leckagefreie Verbindung über einen weiten Druckbereich, was für die Systemstabilität unerlässlich ist.
- Einfache Montage und Demontage: Das Push-in-System ermöglicht eine schnelle und werkzeuglose Installation sowie eine unkomplizierte Demontage, was Wartungsarbeiten beschleunigt und vereinfacht.
- Robustheit und Langlebigkeit: Hochwertige Materialien gewährleisten eine exzellente Beständigkeit gegenüber mechanischer Belastung, Chemikalien und Umwelteinflüssen, was eine lange Lebensdauer garantiert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Pneumatik-Anwendungen in der Automatisierung, im Maschinenbau, in der Robotik und in der allgemeinen industriellen Fertigung.
- Reduziertes Risiko von Leitungsbeschädigungen: Die Winkelverbindung verhindert Knicke und Überlastungen der Pneumatikschläuche, was die Zuverlässigkeit des Systems erhöht und Ausfallzeiten minimiert.
- Verbesserte Strömungscharakteristik: Die optimierte Innengeometrie minimiert Druckverluste und sorgt für eine effiziente Luftzufuhr zu Aktoren und Ventilen.
Technische Spezifikationen und Qualitätsmerkmale
Die KQ2L04-00A repräsentiert die Spitze der pneumatischen Verbindungstechnik. Gefertigt aus ausgewählten, industrietauglichen Materialien, bietet sie eine außergewöhnliche Balance aus Festigkeit, Flexibilität und chemischer Beständigkeit. Die Präzision in der Fertigung stellt sicher, dass jede Verbindung exakt passt und die volle Leistung Ihres pneumatischen Systems abrufen kann. Die interne Konstruktion ist darauf ausgelegt, den Durchfluss zu optimieren und gleichzeitig den Druckverlust zu minimieren, was sich direkt auf die Energieeffizienz Ihrer Anlagen auswirkt.
| Merkmal | Details |
|---|---|
| Produkttyp | Steckverbindung, gewinkelt |
| Anschluss-Ø (Schlauchaußendurchmesser) | 4 mm |
| Ausführung | 90-Grad-Winkel |
| Gehäusematerial | Hochleistungs-Kunststoff (Polymer-Basis), optimiert für chemische Beständigkeit und mechanische Robustheit |
| Dichtungselemente | Hochwertiges Elastomer-Material (z.B. Nitrilkautschuk, NBR) mit ausgezeichneter Abrieb- und Medienbeständigkeit |
| Klemmmechanismus | Speziell entwickelter Klemmring aus rostfreiem Stahl oder vergleichbar robustem Metall, ermöglicht sicheren Halt ohne Beschädigung des Schlauchs |
| Betriebsdruckbereich | 0 bis 1 MPa (0 bis ca. 10 bar), je nach Anwendung und Umgebungsbedingungen; getestet auf Langlebigkeit bei dynamischer Belastung |
| Betriebstemperaturbereich | -5 °C bis +60 °C, optimiert für typische Industrietemperaturen; höhere Temperaturbeständigkeit auf Anfrage für spezielle Varianten |
| Einbauart | Werkzeuglose Push-in-Montage |
| Kompatibilität | Geeignet für PU-, PA-, PE- und PTFE-Schläuche mit entsprechendem Außendurchmesser von 4 mm |
| Anwendungsbereiche | Maschinenbau, Automatisierungstechnik, Robotik, pneumatische Steuerungen, Prozessautomatisierung, Labortechnik |
Haltbarkeit und Zuverlässigkeit: Investition in Produktionssicherheit
Die Materialauswahl und die präzise Fertigung der KQ2L04-00A Steckverbindung sind entscheidend für ihre überlegene Leistung und Langlebigkeit. Das Gehäusematerial ist so konzipiert, dass es eine hohe mechanische Festigkeit aufweist und gleichzeitig widerstandsfähig gegen ein breites Spektrum an industriellen Schmierstoffen, Ölen und Reinigungsmitteln ist, die in pneumatischen Systemen häufig vorkommen. Die Dichtungselemente sind sorgfältig ausgewählt, um eine konstante und zuverlässige Abdichtung über die gesamte Lebensdauer der Komponente zu gewährleisten, selbst unter wechselnden Betriebsdrücken und Temperaturen. Dies reduziert die Notwendigkeit für häufige Wartungsarbeiten und minimiert das Risiko von ungeplanten Produktionsausfällen. Durch den Einsatz der KQ2L04-00A investieren Sie direkt in die Zuverlässigkeit und Effizienz Ihrer pneumatischen Systeme und sichern somit Ihre Produktionsprozesse.
Anwendungsfelder und strategische Vorteile
Die KQ2L04-00A gewinkelte Steckverbindung ist ein unverzichtbares Bauteil in vielen modernen technischen Anwendungen. Im Maschinenbau, wo Platz oft eine kritische Ressource ist, ermöglicht sie eine kompakte und sichere Leitungsführung, was die Installation und Wartung von Maschinen vereinfacht. In der Automatisierungstechnik, insbesondere bei Roboterarmen und Förderanlagen, sorgt die Winkelverbindung für eine optimierte Bewegungsfreiheit und verhindert Beschädigungen an den Pneumatikschläuchen während des Betriebs. Die einfache Handhabung durch das Push-in-System beschleunigt den Montageprozess erheblich, was gerade bei der Fertigung von Kleinserien oder bei der Anpassung von Anlagen von großem Vorteil ist. Die hohe Dichtigkeit der Verbindung trägt maßgeblich zur Energieeffizienz pneumatischer Systeme bei, indem sie Energieverluste durch Leckagen minimiert.
FAQ – Häufig gestellte Fragen zu KQ2L04-00A – Steckverbindung, gewinkelt, Ø 4 mm
Was ist der Hauptvorteil der gewinkelten Ausführung der KQ2L04-00A Steckverbindung?
Der Hauptvorteil der gewinkelten Ausführung liegt in der Platzersparnis und der optimierten Leitungsführung. Sie ermöglicht die Verlegung von Pneumatikschläuchen im rechten Winkel, was besonders in engen Bauräumen oder bei komplexen Anlagendesigns vorteilhaft ist, um Knicke und unnötige Schlauchlängen zu vermeiden.
Für welche Schlauchmaterialien ist die KQ2L04-00A geeignet?
Die KQ2L04-00A ist für gängige Pneumatikschläuche aus Polyurethan (PU), Polyamid (PA), Polyethylen (PE) und Polytetrafluorethylen (PTFE) mit einem Außendurchmesser von 4 mm konzipiert. Eine sichere Klemmung wird bei diesen Materialien gewährleistet.
Wie einfach ist die Montage dieser Steckverbindung?
Die Montage ist extrem einfach und erfolgt werkzeuglos über ein Push-in-System. Der Schlauch wird einfach bis zum Anschlag in die Verbindung gesteckt. Die Demontage wird durch das Drücken des Entriegelungsrings ermöglicht.
Welchen Druckbereich kann die KQ2L04-00A bewältigen?
Die Steckverbindung ist für einen Betriebsdruckbereich von 0 bis 1 MPa (entspricht etwa 0 bis 10 bar) ausgelegt. Dieser Druckbereich ist für die meisten Standardanwendungen in der Pneumatik ausreichend und die Verbindung wurde auf Langlebigkeit bei dynamischer Belastung geprüft.
Ist die Steckverbindung beständig gegen gängige Industriechemikalien?
Ja, die verwendeten Materialien, insbesondere das Gehäuse und die Dichtungselemente, sind sorgfältig ausgewählt, um eine hohe Beständigkeit gegenüber typischen Industriechemikalien wie Ölen, Fetten und vielen Lösungsmitteln zu gewährleisten, die in pneumatischen Systemen auftreten können.
Kann die KQ2L04-00A auch bei niedrigen Temperaturen eingesetzt werden?
Die Steckverbindung ist für einen Betriebstemperaturbereich von -5 °C bis +60 °C spezifiziert. Dies deckt die meisten typischen Industrietemperaturen ab. Für Anwendungen mit extremeren Temperaturen können jedoch spezielle Varianten erforderlich sein.
Wie beeinflusst die Winkelverbindung die Leistung des pneumatischen Systems?
Die gewinkelte Verbindung unterstützt eine optimierte Strömungscharakteristik, indem sie unnötige Umlenkungen und mögliche Engstellen im Schlauch minimiert. Dies führt zu einem geringeren Druckverlust und einer effizienteren Luftzufuhr zu den Aktoren, was die Gesamtperformance des pneumatischen Systems verbessert.
