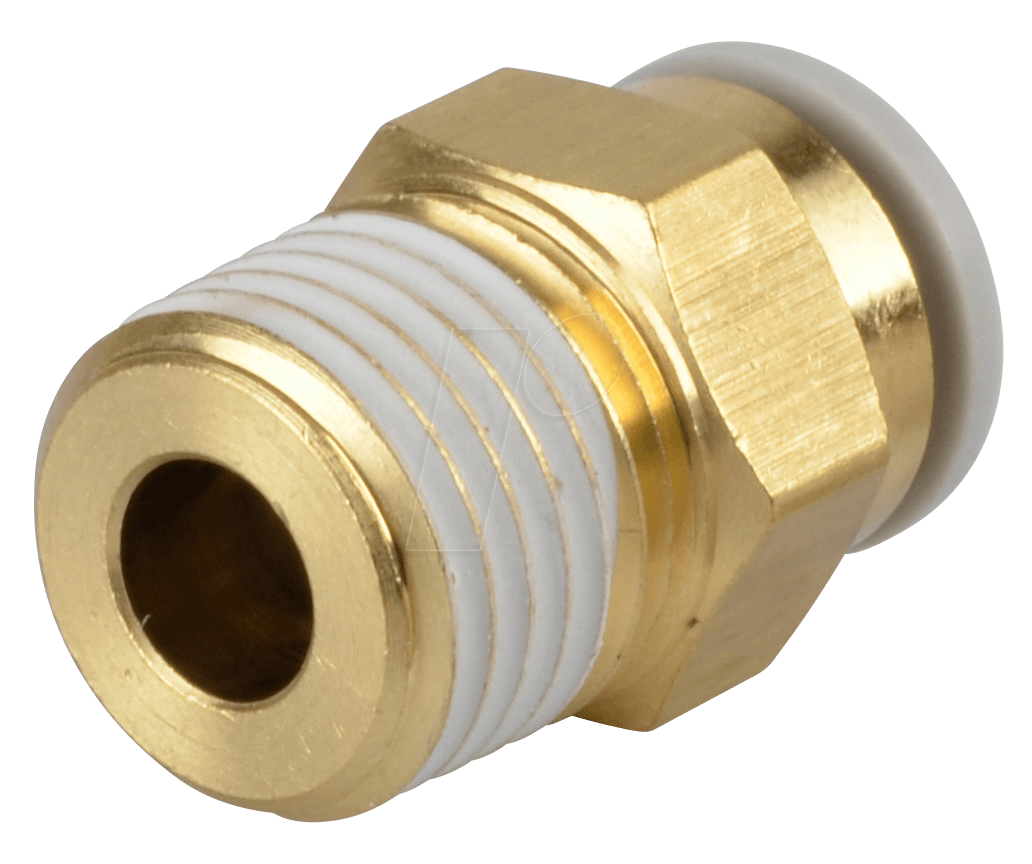

KQ2H08-02AS – Präzisions-Steckverschraubung für Ihre pneumatischen Systeme
Suchen Sie nach einer zuverlässigen und effizienten Lösung zur Verbindung von pneumatischen Leitungen in Ihren industriellen oder automatisierten Anwendungen? Die KQ2H08-02AS Steckverschraubung, gerade, mit R1/4 Anschlussgewinde und einem Außendurchmesser von 8 mm, wurde entwickelt, um eine sichere und dichte Abdichtung zu gewährleisten und gleichzeitig den Montageaufwand zu minimieren. Dieses Bauteil ist die ideale Wahl für Ingenieure, Techniker und Systemintegratoren, die Wert auf Robustheit, Langlebigkeit und eine einfache Handhabung legen.
Überlegene Leistung und Anwenderfreundlichkeit
Im Vergleich zu herkömmlichen Verschraubungsmethoden, die oft Werkzeuge und zusätzliches Dichtungsmaterial erfordern, bietet die KQ2H08-02AS Steckverschraubung eine signifikante Verbesserung. Das intuitive Stecksystem ermöglicht eine schnelle und werkzeuglose Montage und Demontage. Dies spart wertvolle Zeit bei der Installation und Wartung von pneumatischen Systemen, reduziert das Risiko von Montagefehlern und gewährleistet eine sofortige Betriebsbereitschaft. Die präzise gefertigte Geometrie und die hochwertige Materialauswahl sorgen für eine dauerhaft dichte Verbindung, selbst unter variierenden Druck- und Temperaturbedingungen.
Konstruktionsmerkmale und Materialqualität
Die KQ2H08-02AS Steckverschraubung zeichnet sich durch ihre durchdachte Konstruktion aus, die auf maximale Funktionalität und Langlebigkeit ausgelegt ist. Das Gehäuse besteht aus hochfestem Kunstharz, das eine hervorragende Beständigkeit gegenüber einer Vielzahl von Medien und Umgebungsbedingungen aufweist. Der Klemmring, gefertigt aus vernickeltem Messing, bietet eine sichere Fixierung des Schlauchs und verhindert ein Herausrutschen unter Druck. Die integrierte Dichtung aus NBR (Nitrilkautschuk) gewährleistet eine exzellente Abdichtung und ist beständig gegen Öle, Fette und viele andere Betriebsmittel.
Anwendungsbereiche und Einsatzmöglichkeiten
Diese gerade Steckverschraubung ist ein unverzichtbarer Bestandteil in zahlreichen pneumatischen Anwendungen. Ihre Vielseitigkeit macht sie geeignet für den Einsatz in der Automobilindustrie, der Robotik, der Lebensmittel- und Getränkeherstellung, der Verpackungstechnik, der Medizintechnik und vielen weiteren Sektoren, in denen präzise und zuverlässige Druckluftsysteme erforderlich sind. Ob für die Steuerung von Zylindern, die Betätigung von Ventilen oder die Integration komplexer Logikfunktionen – die KQ2H08-02AS bietet eine sichere und effiziente Anbindung Ihrer pneumatischen Komponenten.
Technische Spezifikationen im Detail
Die KQ2H08-02AS Steckverschraubung wurde entwickelt, um den anspruchsvollsten Anforderungen industrieller Umgebungen gerecht zu werden. Die Konfiguration mit einem R1/4 Zoll Außengewinde ermöglicht die einfache und sichere Montage an Standardanschlüssen von Ventilen, Zylindern und anderen pneumatischen Geräten. Der Schlauchanschlussdurchmesser von 8 mm ist optimal für die meisten gängigen pneumatischen Schlauchtypen ausgelegt und gewährleistet einen optimalen Massenstrom ohne unnötige Druckverluste. Die maximale Betriebstemperatur liegt im Bereich von -5 °C bis +60 °C, was einen breiten Einsatzbereich abdeckt. Der maximale Betriebsdruck von 1 MPa (ca. 10 bar) unterstreicht die Robustheit und Zuverlässigkeit dieser Verschraubung für Standard-Druckanwendungen.
Vorteile der KQ2H08-02AS Steckverschraubung auf einen Blick
- Werkzeuglose Montage und Demontage: Deutliche Zeitersparnis und Reduzierung von Installationsfehlern.
- Sichere und dichte Verbindung: Verhindert Leckagen und gewährleistet eine konstante Systemleistung.
- Hohe Medienbeständigkeit: Geeignet für den Einsatz mit einer Vielzahl von pneumatischen Betriebsflüssigkeiten.
- Robuste Konstruktion: Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
- Kompaktes und funktionales Design: Platzsparende Integration in pneumatische Systeme.
- Universelle Kompatibilität: Standard R1/4 Anschlussgewinde und gängiger Schlauchdurchmesser von 8 mm.
- Optimierter Durchfluss: Minimale Druckverluste für effiziente pneumatische Steuerungen.
Produkteigenschaften – Eine detaillierte Übersicht
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | KQ2H08-02AS |
| Typ | Steckverschraubung, gerade |
| Anschlussgewinde | R1/4 Zoll Außengewinde |
| Schlauchdurchmesser (Außen) | 8 mm |
| Gehäusematerial | Hochleistungs-Kunstharz für ausgezeichnete chemische und thermische Beständigkeit. Bietet eine robuste und doch leichte Konstruktion. |
| Klemmringmaterial | Vernickeltes Messing. Garantiert eine starke und zuverlässige Klemmwirkung für den Schlauch und schützt vor Korrosion. |
| Dichtungsmaterial | NBR (Nitrilkautschuk). Bietet hervorragende Beständigkeit gegenüber Ölen, Fetten und vielen Lösungsmitteln, gewährleistet eine langlebige Abdichtung. |
| Maximale Betriebstemperatur | +60 °C. Ermöglicht den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen, die keine extremen Hitzeexposition aufweisen. |
| Minimale Betriebstemperatur | -5 °C. Gewährleistet Funktionalität auch bei kühleren Betriebsumgebungen, ohne die Dichtheit zu beeinträchtigen. |
| Maximaler Betriebsdruck | 1 MPa (ca. 10 bar). Ausgelegt für gängige und anspruchsvolle industrielle Druckluftanwendungen. |
| Konstruktion | Gerade Ausführung für eine direkte und lineare Schlauchführung. Ermöglicht eine einfache Integration ohne Richtungsänderungen. |
FAQ – Häufig gestellte Fragen zu KQ2H08-02AS – Steckverschraubung, gerade, R1/4 Ø 8 mm
Welche Schlauchtypen sind mit der KQ2H08-02AS kompatibel?
Die KQ2H08-02AS Steckverschraubung ist für die Verwendung mit pneumatischen Schläuchen mit einem Außendurchmesser von exakt 8 mm konzipiert. Wir empfehlen die Verwendung von hochwertigen Polyurethan-, Polyethylen- oder PVC-Schläuchen, die für den jeweiligen Betriebsdruck und die Umgebungstemperatur geeignet sind.
Ist für die Montage der KQ2H08-02AS Werkzeug erforderlich?
Nein, das Besondere an der KQ2H08-02AS ist die werkzeuglose Steckverbindung. Zum Einsetzen des Schlauchs wird dieser einfach bis zum Anschlag in die Verschraubung geführt. Zum Lösen wird der Klemmring mit dem Finger oder einem geeigneten Werkzeug gegen die Stirnfläche der Verschraubung gedrückt, um den Schlauch freizugeben.
Welche Medien sind für den Einsatz in der KQ2H08-02AS geeignet?
Die KQ2H08-02AS ist primär für den Einsatz mit sauberer, getrockneter Druckluft konzipiert. Das verwendete Dichtungsmaterial NBR (Nitrilkautschuk) bietet jedoch eine gute Beständigkeit gegenüber Ölen und Fetten, die in Druckluftsystemen vorkommen können. Bei aggressiveren Medien oder extremen Temperaturen sind spezielle Ausführungen oder alternative Verbindungstechniken zu prüfen.
Wie stelle ich sicher, dass die Verbindung dicht ist?
Die KQ2H08-02AS verfügt über ein integriertes Dichtungssystem, das beim Einstecken des Schlauchs automatisch aktiviert wird. Eine korrekt eingesteckte Schlauchleitung führt zu einer sofortigen und zuverlässigen Abdichtung. Vor Inbetriebnahme sollte die Verbindung visuell auf korrekten Sitz geprüft und bei Bedarf kurzzeitig unter Druck gesetzt und auf Leckagen kontrolliert werden.
Was bedeutet die Angabe R1/4?
Die Angabe R1/4 bezieht sich auf die Größe und Art des Gewindes. ‚R‘ steht für ein Rohrgewinde nach DIN EN ISO 228-1 (gleichwertig mit G), welches für nicht-dichtende Gewindeverbindungen verwendet wird, bei denen die Dichtheit durch eine separate Dichtung (z.B. ein O-Ring) oder die Gegenfläche erzielt wird. ‚1/4‘ gibt die Nennweite des Gewindes an, was einer ungefähren Außendurchmesser von 12,9 mm entspricht.
Ist die KQ2H08-02AS korrosionsbeständig?
Das Gehäuse aus Hochleistungs-Kunstharz ist von Natur aus korrosionsbeständig gegenüber vielen Umwelteinflüssen. Der Klemmring aus vernickeltem Messing bietet zusätzlichen Schutz gegen Korrosion, insbesondere in feuchten Umgebungen. Für den Einsatz in extrem aggressiven chemischen Umgebungen sollten jedoch spezielle Materialien in Betracht gezogen werden.
Wie ist die Lebensdauer einer solchen Steckverschraubung einzuschätzen?
Die Lebensdauer der KQ2H08-02AS Steckverschraubung hängt stark von den Betriebsbedingungen ab, einschließlich Druck, Temperatur, Medienqualität und Anzahl der Steckzyklen. Bei sachgemäßer Anwendung und Einhaltung der Spezifikationen kann jedoch eine sehr lange und zuverlässige Lebensdauer erwartet werden, die durch die hochwertigen Materialien und die präzise Fertigung gewährleistet wird.
