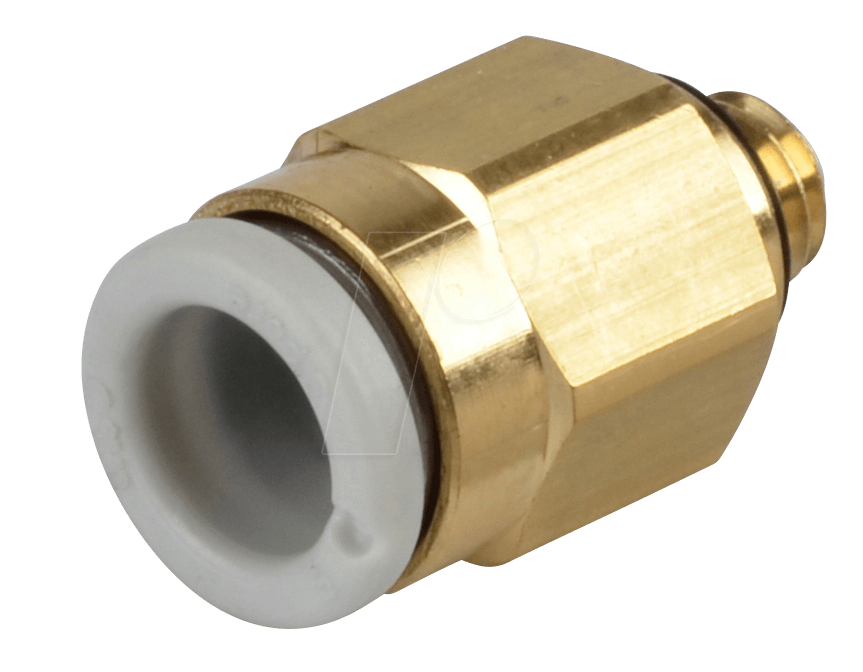

KQ2H06-M5A – Die Präzisions-Steckverschraubung für Ihre Pneumatiksysteme
Wenn es um zuverlässige und dichte Pneumatikverbindungen geht, steht die KQ2H06-M5A Steckverschraubung für höchste Ansprüche. Entwickelt für den professionellen Einsatz in Industrie und Automatisierung, löst diese gerade Steckverbindung nahtlos das Problem von Leckagen und unzuverlässigen Schlauchverbindungen. Sie ist die ideale Lösung für Ingenieure, Techniker und Anlagenbauer, die Wert auf Präzision, Langlebigkeit und einfache Installation legen.
Überlegene Leistung und Zuverlässigkeit
Die KQ2H06-M5A Steckverschraubung setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit. Im Vergleich zu herkömmlichen, oft aufwendig zu montierenden Verschraubungen bietet sie eine herausragende Dichtigkeit, die durch eine optimierte Klemmkonus-Konstruktion erreicht wird. Dies minimiert nicht nur Energieverluste durch Druckluftleckagen, sondern erhöht auch die Lebensdauer Ihrer pneumatischen Komponenten.
Optimale Anpassung an Ihre pneumatischen Anforderungen
Diese gerade Steckverschraubung ist speziell dafür konzipiert, eine einfache und sichere Verbindung von Pneumatikschläuchen mit einem Außendurchmesser von 6 mm an M5-Gewindeanschlüsse zu ermöglichen. Der M5-Anschluss ist weit verbreitet in der Automatisierungstechnik und ermöglicht eine kompakte Bauweise Ihrer pneumatischen Systeme.
Vorteile, die überzeugen
- Schnelle und Werkzeuglose Montage: Das innovative Stecksystem ermöglicht eine rasche und zuverlässige Verbindung des Schlauches, ohne dass Spezialwerkzeuge benötigt werden. Dies spart wertvolle Montagezeit und reduziert das Risiko von Beschädigungen.
- Exzellente Dichtheit: Der Klemmkonus mit integrierter Dichtung sorgt für eine hermetische Abdichtung, die auch unter variierenden Druckbedingungen und Temperaturschwankungen Bestand hat. Leckagen werden effektiv vermieden.
- Hohe Beständigkeit: Gefertigt aus hochwertigen Materialien, widersteht die KQ2H06-M5A aggressiven Medien und Umwelteinflüssen, was eine lange Lebensdauer und zuverlässige Funktion gewährleistet.
- Kompaktes Design: Die gerade Form und die kompakten Abmessungen ermöglichen eine platzsparende Integration in Ihre pneumatischen Schaltungen, insbesondere dort, wo der Bauraum begrenzt ist.
- Flexibilität im Einsatz: Geeignet für eine breite Palette von Druckluftanwendungen, von Steuerkreisen bis hin zu Kraftbetätigungen.
- Wiederholbare Verbindungen: Die Steckverbindung lässt sich mehrfach lösen und wieder verbinden, ohne an Dichtheit oder Haltbarkeit einzubüßen.
Technische Spezifikationen und Materialgüte
Die KQ2H06-M5A Steckverschraubung zeichnet sich durch ihre sorgfältige Konstruktion und die Auswahl erstklassiger Materialien aus, die auf maximale Leistung und Langlebigkeit ausgelegt sind. Der Körper der Verschraubung besteht aus hochfestem Messing, das für seine Korrosionsbeständigkeit und mechanische Stabilität bekannt ist. Die inneren Klemmkomponenten sind aus einem robusten, verschleißfesten Kunststoff gefertigt, der eine sichere und dauerhafte Fixierung des Schlauches gewährleistet. Die Dichtungselemente sind aus hochwertigem Nitrilkautschuk (NBR) gefertigt, einem Material, das für seine gute Beständigkeit gegenüber Ölen und vielen gängigen Hydraulikflüssigkeiten geschätzt wird und eine zuverlässige Abdichtung über einen weiten Temperaturbereich gewährleistet. Die Anschlussgewinde sind präzise gefertigt, um eine einfache und dichte Verschraubung mit entsprechenden Gewindebohrungen zu ermöglichen. Die Einhaltung strenger Fertigungsstandards garantiert eine gleichbleibend hohe Qualität und Zuverlässigkeit für anspruchsvolle industrielle Anwendungen.
Einsatzgebiete und Anwendungsbeispiele
Die KQ2H06-M5A Steckverschraubung findet breite Anwendung in verschiedensten Sektoren der industriellen Automatisierung und im Maschinenbau. Ihre Hauptaufgabe besteht darin, Druckluftschläuche sicher und leckagefrei an pneumatische Aktuatoren, Ventile, Sensoren oder Steuergeräte anzubinden. Typische Einsatzbereiche umfassen die Automobilproduktion, die Lebensmittelverpackungsindustrie, die Robotik sowie allgemeine Fertigungsanlagen, wo schnelle und zuverlässige pneumatische Steuerungen unerlässlich sind. Ob in der Steuerung von Greifern, der Betätigung von Zylindern oder der Signalübertragung – diese Steckverschraubung bietet eine robuste und effiziente Lösung. Die M5-Anschlussgröße ist besonders vorteilhaft in kompakteren Systemen, wo eine Reduzierung der Bauraumabmessungen angestrebt wird, ohne dabei Kompromisse bei der Verbindungsqualität einzugehen. Die einfache Handhabung ermöglicht auch ungeübten Anwendern eine schnelle Installation, was sie zu einer bevorzugten Wahl für Wartungsarbeiten und die Einrichtung neuer Anlagen macht.
Detaillierte Produktübersicht
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | KQ2H06-M5A |
| Produkttyp | Steckverschraubung, gerade |
| Schlauchdurchmesser | Ø 6 mm (Außendurchmesser) |
| Anschlussgewinde | M5 |
| Gehäusematerial | Messing |
| Klemmkomponente | Kunststoff (hochfest) |
| Dichtungsmaterial | Nitrilkautschuk (NBR) |
| Betriebsdruck (maximal) | Bis 1,0 MPa (10 bar) – abhängig von Schlauchmaterial und Anwendungstemperatur |
| Betriebstemperatur | -5 °C bis +60 °C – abhängig von Schlauchmaterial |
| Montageart | Werkzeuglose Steckverbindung, Verschraubung des Außengewindes |
| Medienbeständigkeit | Geeignet für Druckluft; begrenzte Beständigkeit gegen Öle und Hydraulikflüssigkeiten durch NBR-Dichtung |
| Konstruktionsmerkmal | Gerade Durchführung für einfache Schlauchführung |
| Wiederverwendbarkeit | Zur mehrfachen lös- und steckbaren Verbindung geeignet |
| Zulassungen/Normen | Konformität mit relevanten Industriestandards für Pneumatikkomponenten (Details auf Anfrage) |
Häufig gestellte Fragen zu KQ2H06-M5A – Steckverschraubung, gerade, M5 Ø 6 mm
Was ist der Hauptvorteil der KQ2H06-M5A Steckverschraubung gegenüber herkömmlichen Gewindefittings?
Der Hauptvorteil liegt in der schnellen und werkzeuglosen Montage. Während herkömmliche Fittings oft geschraubt und abgedichtet werden müssen, lässt sich die KQ2H06-M5A einfach und sicher auf den Schlauch stecken, was Montagezeit spart und Fehlerquellen minimiert.
Welche Art von Schläuchen kann ich mit der KQ2H06-M5A Steckverschraubung verwenden?
Sie ist für die Verwendung mit weichen Polyurethan- (PU), Polyethylen- (PE) und Polyamid- (PA) Schläuchen mit einem Außendurchmesser von 6 mm konzipiert. Es ist wichtig, dass der Schlauch die richtigen Toleranzen für eine sichere Klemmung aufweist.
Ist die Verbindung absolut leckagefrei, auch bei wechselnden Drücken?
Die Steckverschraubung bietet eine sehr hohe Dichtheit durch den speziell entwickelten Klemmkonus und die integrierte Dichtung. Unter normalen Betriebsbedingungen für Pneumatiksysteme können Sie mit einer zuverlässigen, leckagearmen Verbindung rechnen. Extreme Druckspitzen oder falsche Schlauchmontage können jedoch die Dichtheit beeinträchtigen.
Welche Temperaturbereiche werden von der KQ2H06-M5A Steckverschraubung abgedeckt?
Die Steckverschraubung ist für einen Betriebstemperaturbereich von -5 °C bis +60 °C ausgelegt. Die tatsächliche Eignung hängt jedoch auch vom verwendeten Schlauchmaterial ab, da dieses bei extremen Temperaturen steifer oder weicher werden kann.
Kann die Steckverbindung wiederholt gelöst und neu verbunden werden?
Ja, die KQ2H06-M5A ist für eine wiederholte lös- und steckbare Verbindung konzipiert. Dies ermöglicht eine flexible Anpassung und Wartung Ihrer pneumatischen Systeme, ohne die Funktion der Verschraubung zu beeinträchtigen.
Ist die Gewindegröße M5 standardisiert?
Ja, M5 ist ein standardisiertes metrisches Gewinde, das häufig in der Feinmechanik und Automatisierungstechnik eingesetzt wird. Die KQ2H06-M5A passt somit zu allen Bauteilen mit einem passenden M5-Innengewindeanschluss.
Welche Art von Druckluft kann verwendet werden?
Die Steckverschraubung ist primär für die Verwendung mit normaler, gefilterter Druckluft bestimmt. Der Einsatz von Medien mit hohem Ölanteil oder aggressiven Chemikalien sollte vermieden werden, da dies die Dichtungsmaterialien beeinträchtigen kann.
