Kombi-Schutzschalter: Der intelligente Schutz für Ihre Elektroinstallation
In der modernen Elektroinstallation sind Kombi-Schutzschalter unverzichtbar, um sowohl Überstrom (Kurzschluss und Überlastung) als auch gefährliche Fehlerströme zuverlässig zu detektieren und zu unterbinden. Unser Sortiment an Kombi-Schutzschaltern bietet Ihnen eine breite Palette an Lösungen für verschiedenste Anwendungsbereiche – von der Absicherung privater Haushalte über gewerbliche Anlagen bis hin zu industriellen Schaltanlagen. Wir haben diese Auswahl für Sie getroffen, um Ihnen stets die passende und normkonforme Absicherung für höchste Sicherheitsansprüche zu ermöglichen.

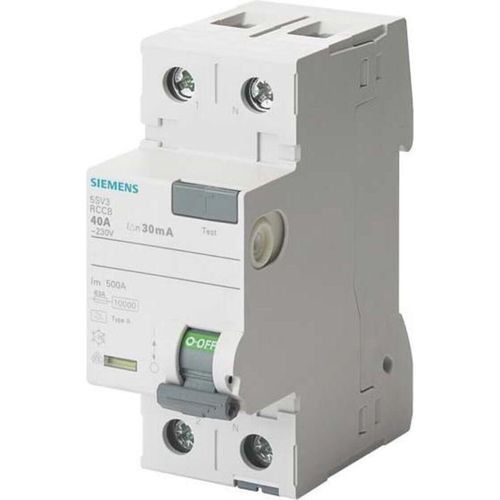

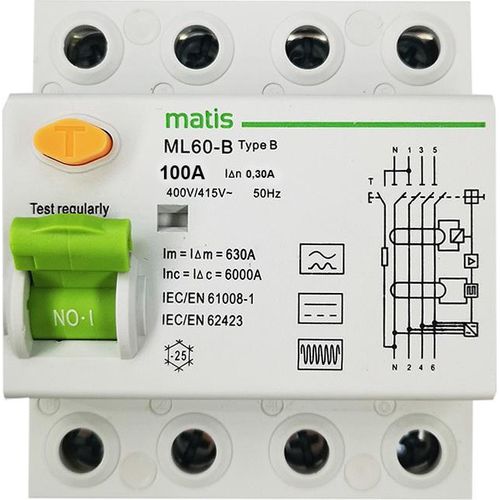

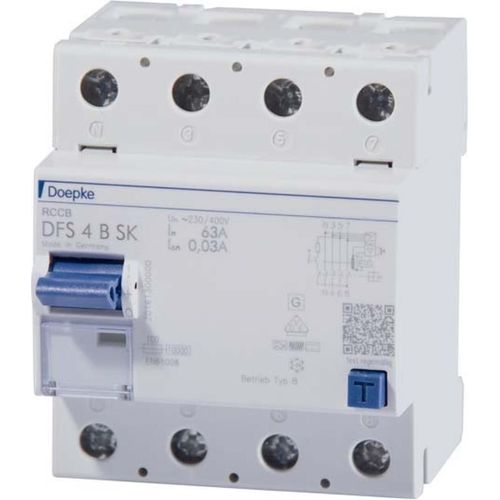

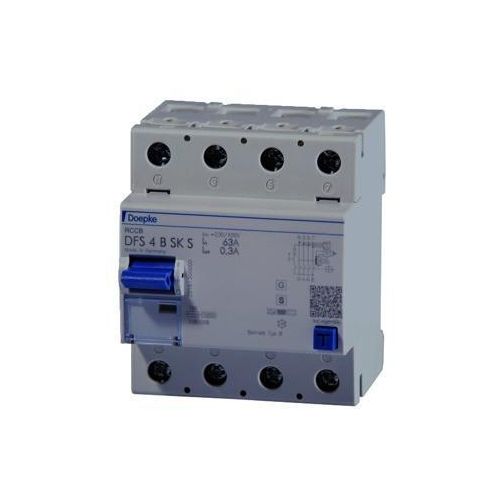

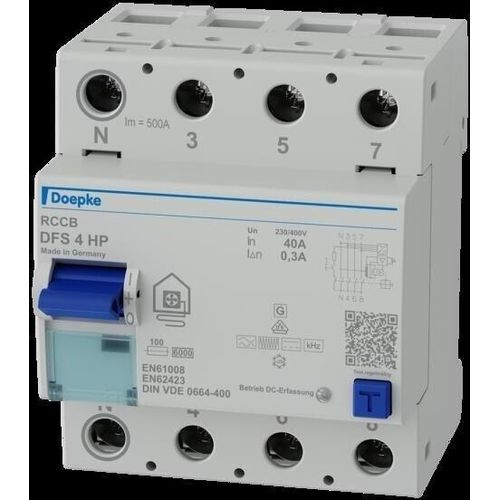

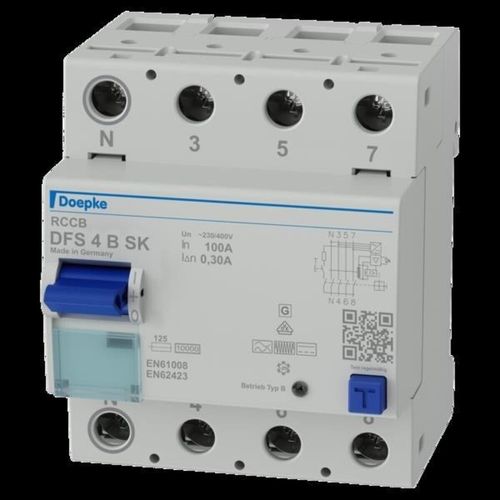

Der umfassende Schutz durch Kombi-Schutzschalter

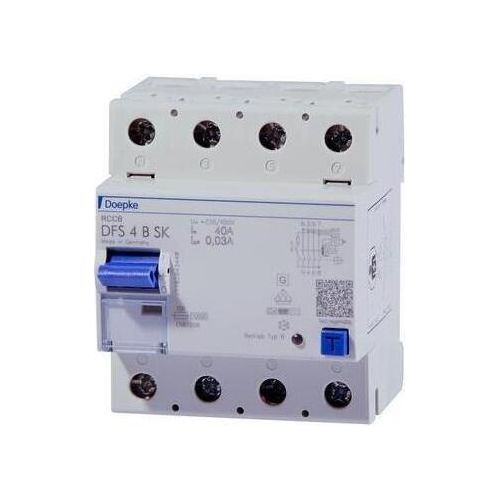

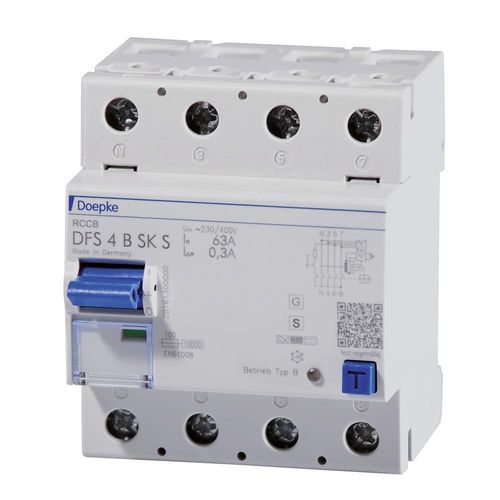

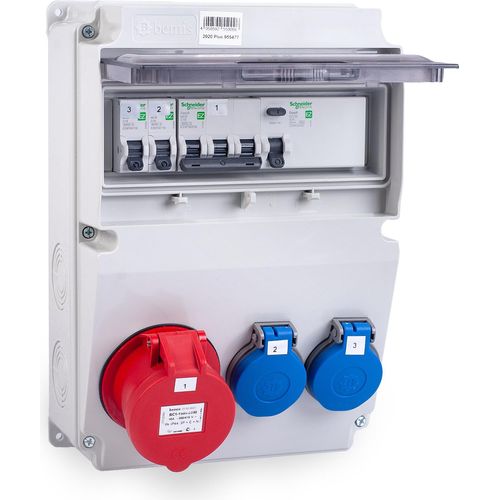

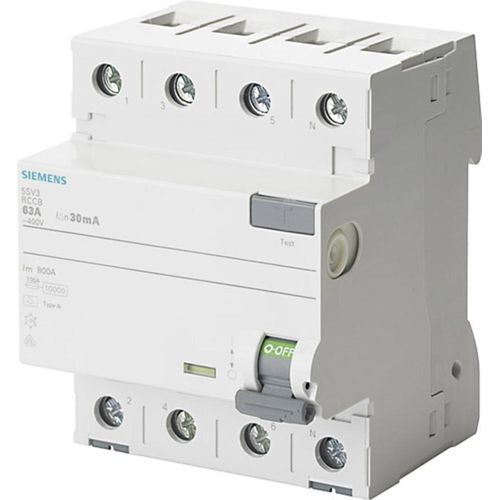

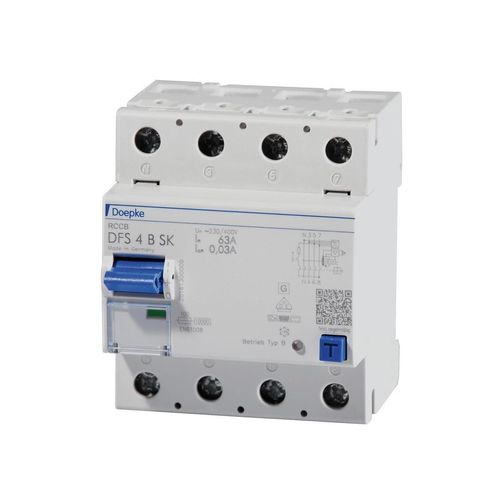

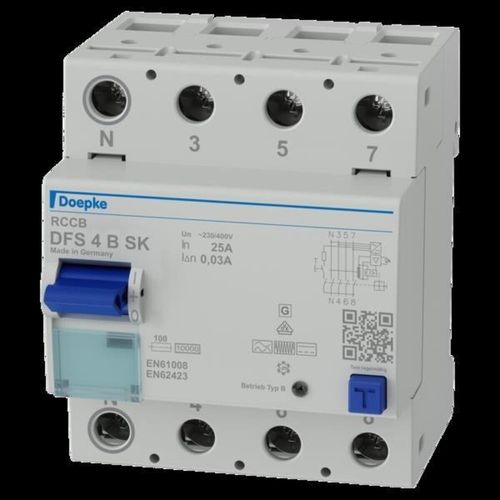

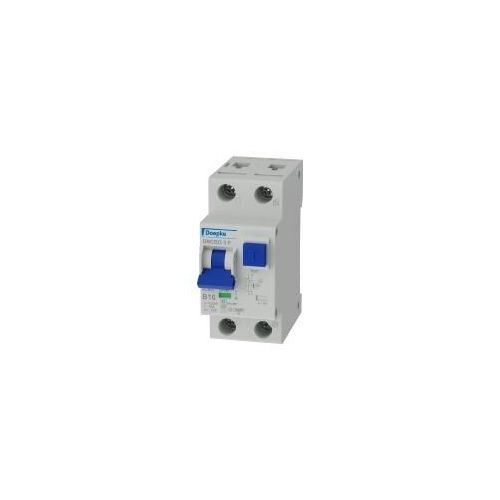

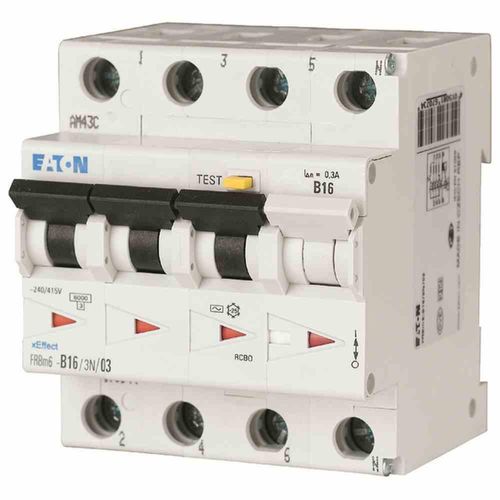

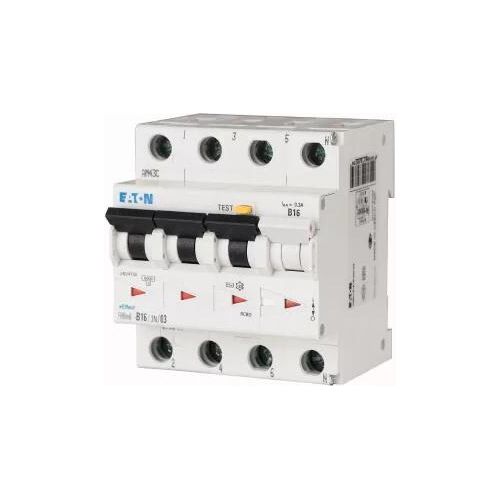

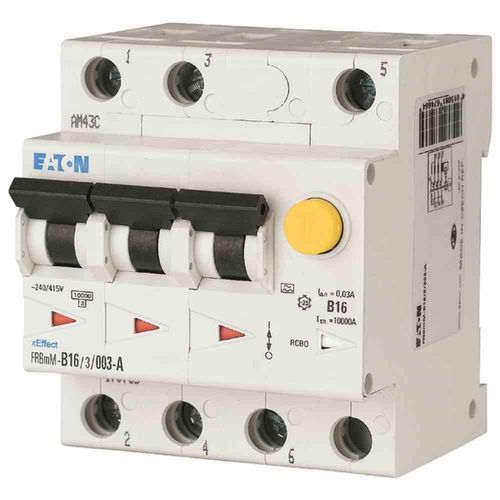

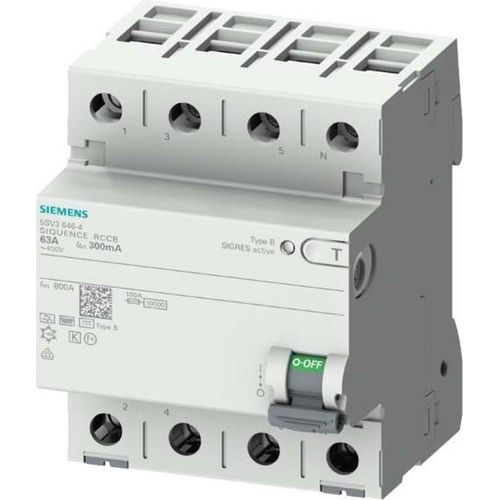

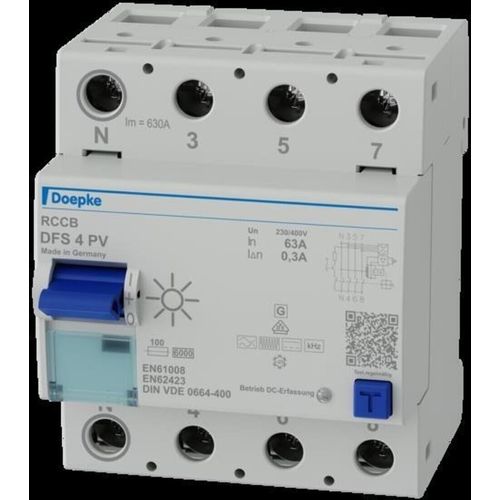

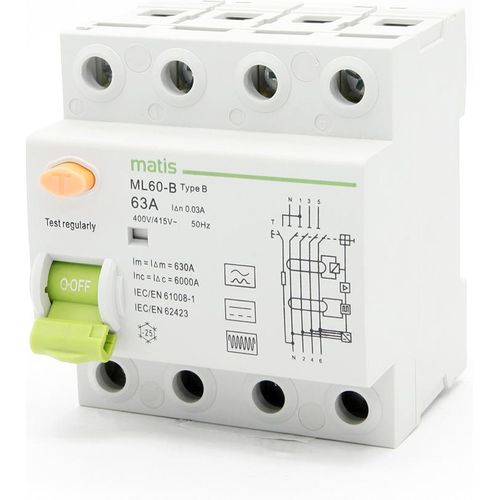

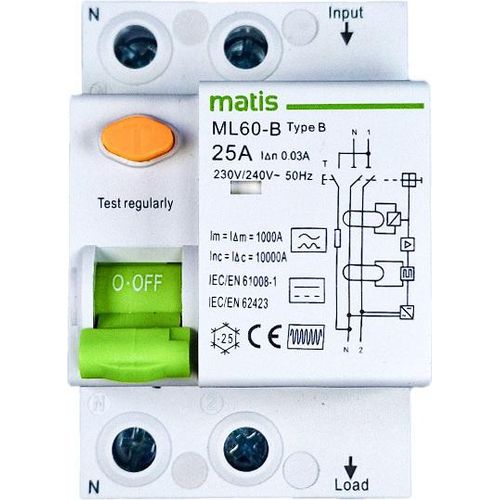

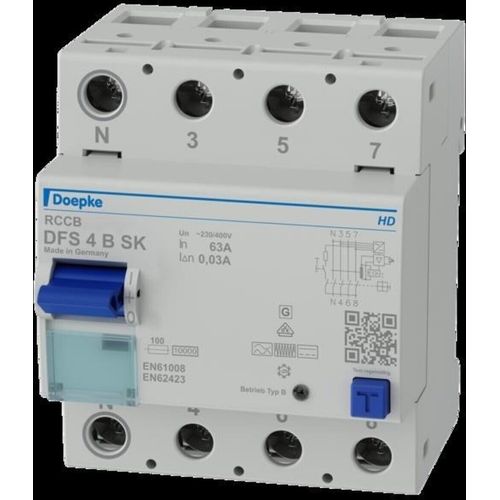

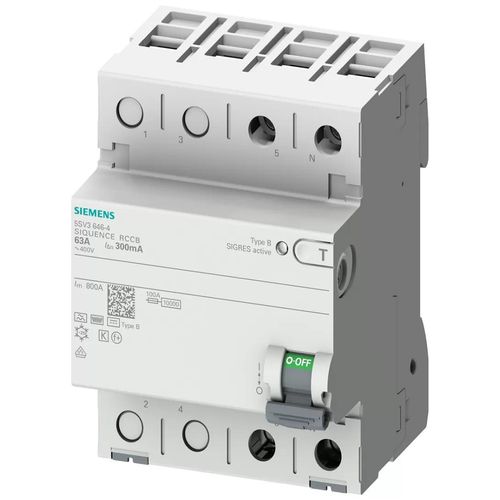

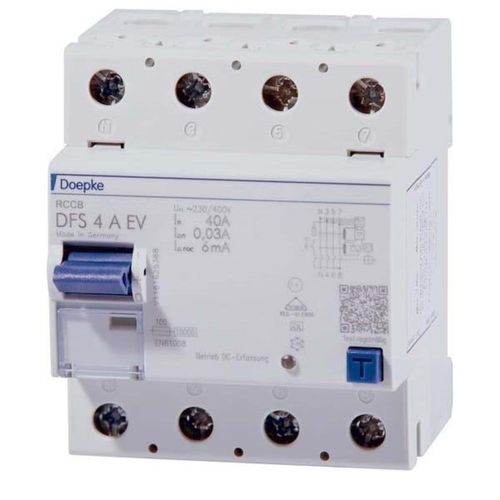

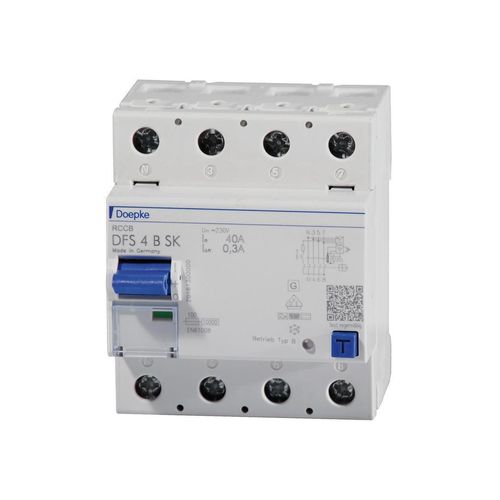

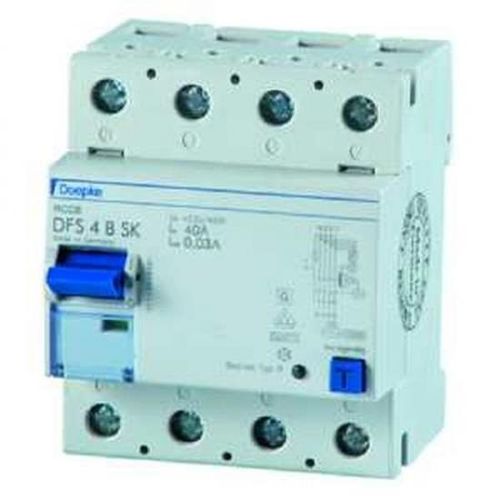

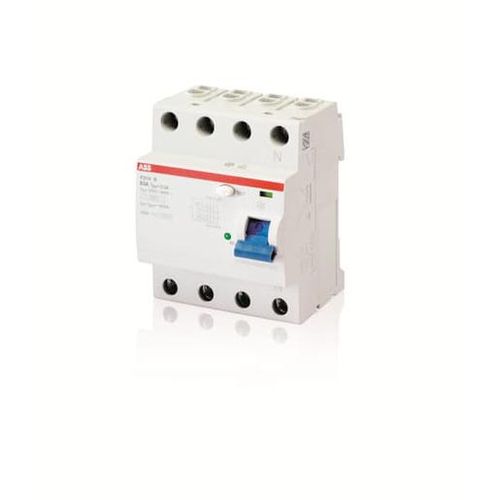

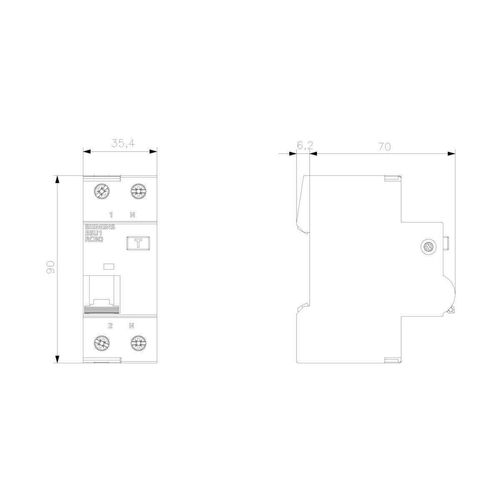

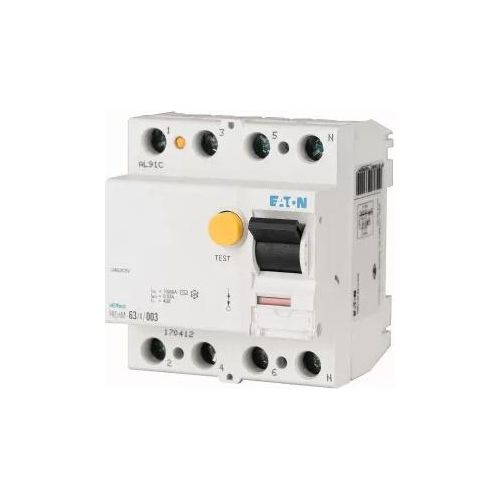

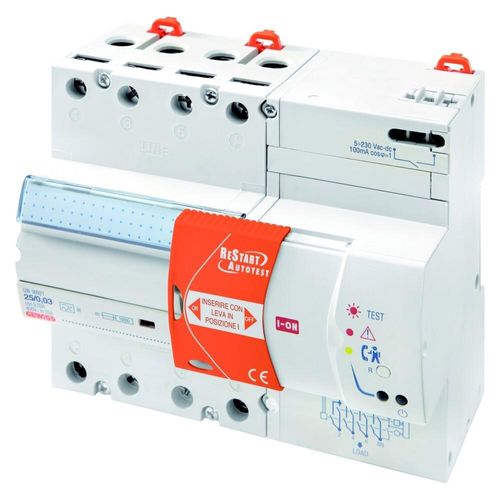

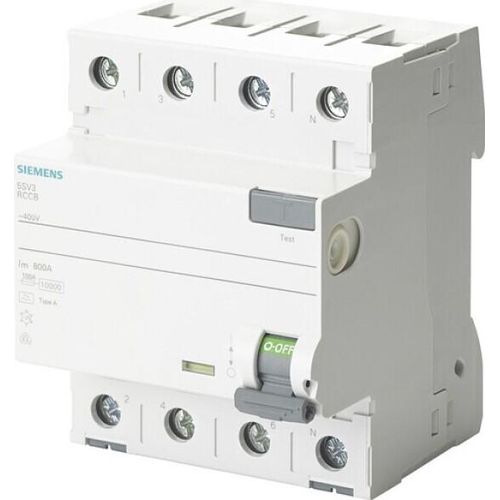

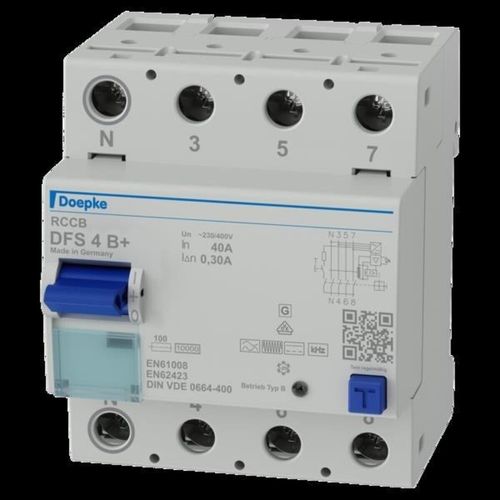

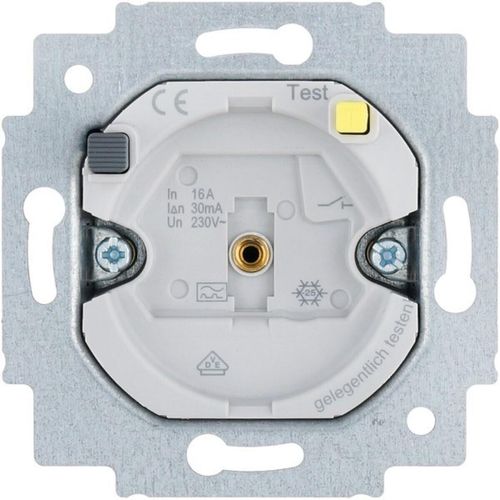

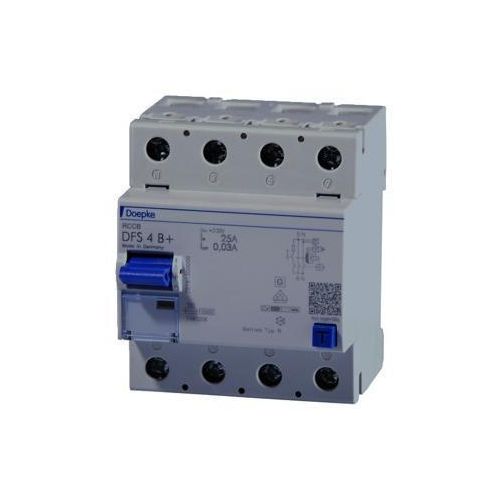

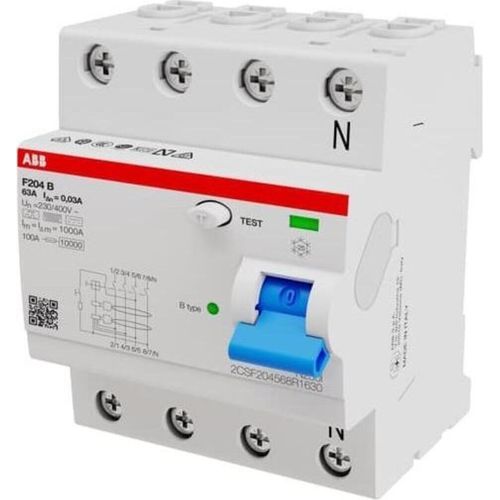

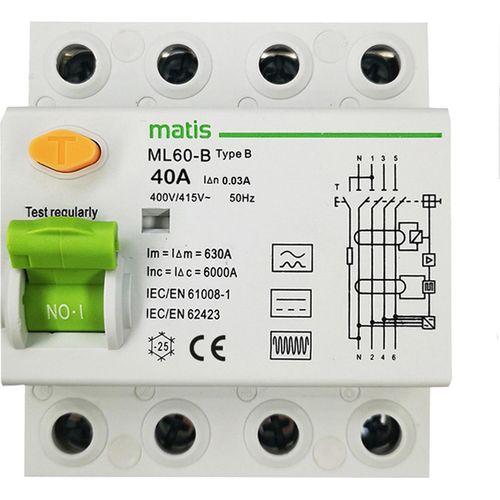

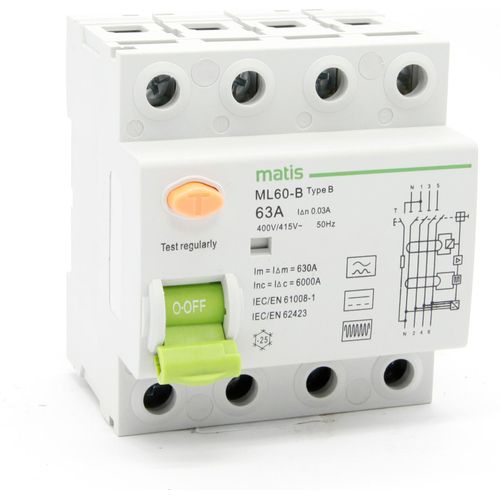

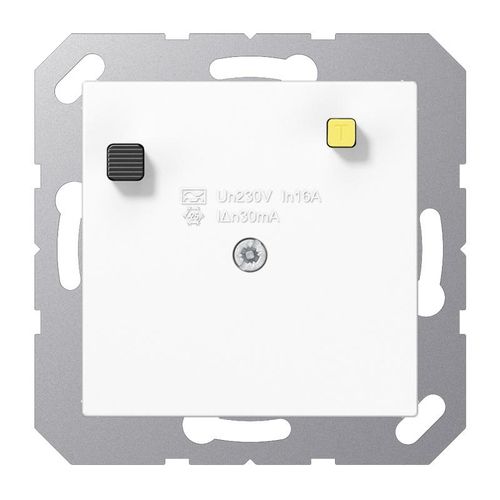

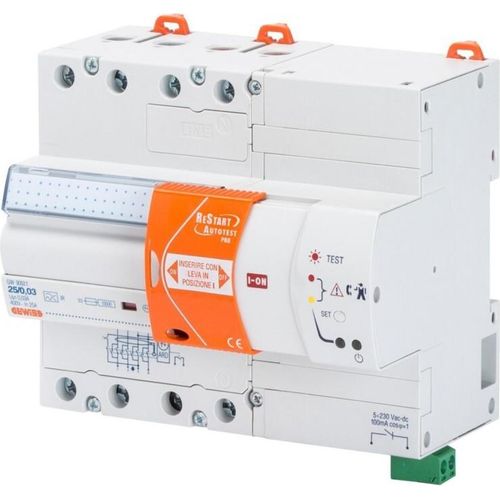

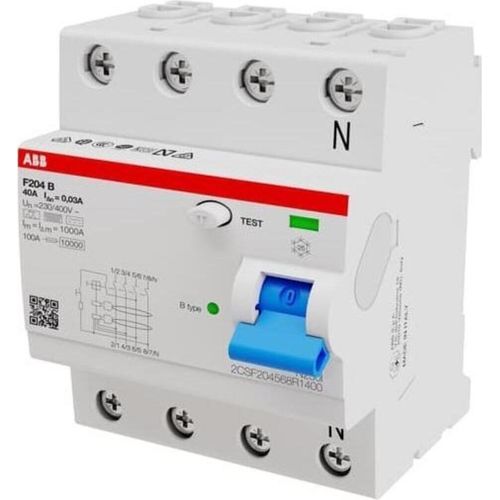

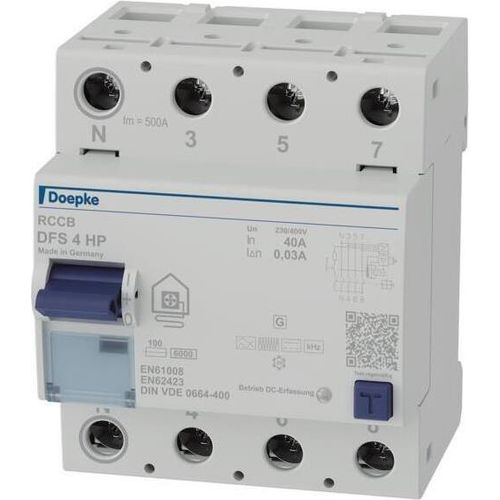

Ein Kombi-Schutzschalter, auch bekannt als FI/LS-Schalter (Fehlerstromschutzschalter mit Leitungsschutzschalter-Funktion) oder RCBO (Residual Current Breaker with Overcurrent protection), vereint die Funktionen zweier essenzieller Schutzorgane in einem einzigen Gerät. Einerseits schützt er zuverlässig vor den Gefahren eines elektrischen Schlags durch das Erkennen und Abschalten von Fehlerströmen, die beispielsweise bei defekter Isolierung oder unsachgemäßer Handhabung auftreten können. Andererseits bietet er den klassischen Schutz vor Überlastungsströmen und Kurzschlüssen, wie ihn ein herkömmlicher Leitungsschutzschalter (LS-Schalter) leistet. Diese doppelte Schutzfunktion minimiert nicht nur das Risiko von Sachschäden und Bränden, sondern maximiert die Sicherheit für Personen.
Worauf Kunden beim Kauf von Kombi-Schutzschaltern achten müssen
Die Auswahl des richtigen Kombi-Schutzschalters ist entscheidend für die Sicherheit und Funktionalität Ihrer Elektroinstallation. Berücksichtigen Sie dabei folgende Punkte:
- Nennstrom (In): Dieser gibt an, für welche Stromstärke der Schutzschalter ausgelegt ist. Er muss auf die angeschlossenen Verbraucher und die Querschnitte der Leitungen abgestimmt sein, um Überlastung zu vermeiden, aber keine unnötigen Auslösungen zu verursachen.
- Auslösecharakteristik (B, C, D): Die Charakteristik beschreibt das Verhalten des Schalters bei Überlastung und Kurzschluss. Charakteristik B eignet sich für ohmsche Verbraucher und normale Leitungsschutz, Charakteristik C für Verbraucher mit höheren Einschaltströmen (z.B. Motoren), und Charakteristik D für Geräte mit sehr hohen Anlaufströmen (z.B. Schweißtransformatoren).
- Bemessungsfehlerstrom (IΔn): Dies ist der Fehlerstrom, bei dem der RCD-Teil des Kombi-Schutzschalters auslöst. Für den Personenschutz in Wohngebäuden sind in der Regel 30 mA (0,03 A) vorgeschrieben. Für den Brandschutz können auch 10 mA (0,01 A) relevant sein, während in industriellen Anwendungen auch höhere Werte bis 500 mA oder 1 A zum Einsatz kommen können.
- Schutzart (IP-Code): Je nach Einbauort und Umgebungsbedingungen ist eine bestimmte Schutzart erforderlich (z.B. IP20 für trockene Innenräume, IP44 oder höher für feuchte Umgebungen oder Außenbereiche).
- Polanzahl: Kombi-Schutzschalter sind in einpoliger Ausführung mit Neutralleiter (1P+N) oder zweipoliger Ausführung (2-polig) erhältlich. Die Wahl hängt von der Art der Anlage und den lokalen Vorschriften ab. In vielen modernen Installationen sind zweipolige Schalter für den Schutz einzelner Stromkreise die bevorzugte Wahl.
- Normen und Zertifizierungen: Achten Sie auf die Einhaltung relevanter Normen wie DIN VDE 0664-20, EN 61009 oder vergleichbare internationale Standards. Gütesiegel renommierter Prüfinstitute bestätigen die Qualität und Sicherheit des Produkts.
- Hersteller: Renommierte Hersteller wie Hager, ABB, Siemens oder Schneider Electric stehen für Qualität, Zuverlässigkeit und Langlebigkeit.
Anwendungsbereiche und Typen von Kombi-Schutzschaltern
Die Einsatzmöglichkeiten von Kombi-Schutzschaltern sind vielfältig und hängen von den spezifischen Anforderungen des jeweiligen Stromkreises ab. Ihre hohe Integrationsfunktion macht sie zu einer effizienten und platzsparenden Lösung.

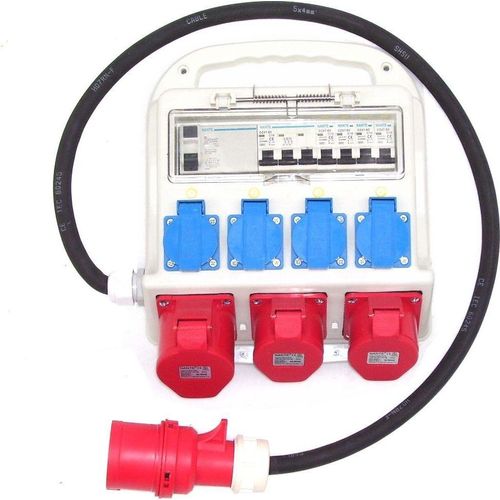

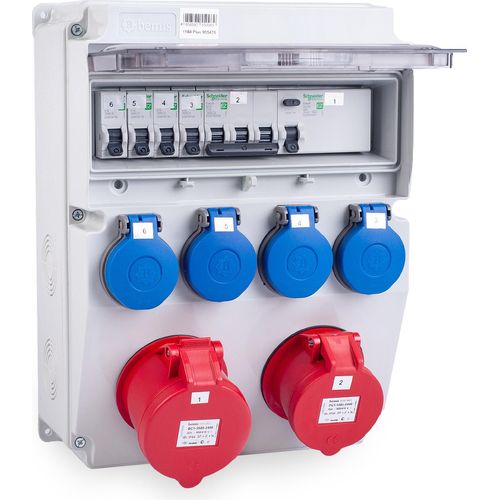

| Merkmal | Typischer Anwendungsbereich | Wesentliche Eigenschaften | Vorteile |
|---|---|---|---|
| Standard Kombi-Schutzschalter (RCBO) | Haushaltsinstallationen, Gewerberäume, Büros | Fehlerstromschutz 30 mA, Nennströme bis 63 A, Charakteristiken B/C | Hohe Sicherheit für Personen, zuverlässiger Schutz vor Überlast und Kurzschluss, platzsparend |
| Kombi-Schutzschalter mit erhöhtem Berührungsschutz (z.B. 10 mA) | Besonders sensible Bereiche, z.B. Badezimmer, Kinderzimmer, medizinische Einrichtungen | Bemessungsfehlerstrom 10 mA, schnellere Auslösung bei geringen Fehlerströmen | Maximale Sicherheit für Personen, frühzeitige Erkennung von Isolationsfehlern |
| Kombi-Schutzschalter für industrielle Anwendungen | Industrieanlagen, Schaltanlagen, Maschinensteuerung | Höhere Nennströme (bis 100 A und mehr), Charakteristiken C/D, oft auch Typen mit erhöhter Störfestigkeit (z.B. Typ F, Typ B) | Robuster Schutz für anspruchsvolle Umgebungen, Absicherung leistungsstarker Maschinen und Anlagen |
| Kombi-Schutzschalter mit Überspannungsschutz (SPDs integriert) | Netzanschlusspunkte, empfindliche Elektronik | Kombination aus RCD/LS und integriertem Überspannungsableiter | Umfassender Schutz vor Fehlerströmen, Überlast, Kurzschluss und transienten Überspannungen |
| Kompakt-Schutzschalter (Kombination aus FI-Schutzschalter und LS-Schalter) | Niederspannungsverteilungen, Unterverteilungen | Kompakte Bauform, flexible Kombination von Schutzfunktionen | Platzersparnis im Schaltschrank, einfache Installation |
Technische Spezifikationen und Normen
Die Auswahl und Installation von Kombi-Schutzschaltern unterliegt strengen nationalen und internationalen Normen. Die Kenntnis dieser Standards ist für Elektrofachkräfte unerlässlich und bietet Ihnen als Endkunde die Gewissheit, dass die installierten Komponenten höchsten Sicherheitsanforderungen genügen. Zu den wichtigsten Normen zählen die DIN VDE 0100-410, die die Anforderungen an den Schutz gegen elektrischen Schlag regelt, und die DIN VDE 0100-430, welche die Absicherung gegen Überstrom behandelt. Die Produktnorm für Kombi-Schutzschalter ist primär die EN 61009 (Teil 1 und Teil 2-1/2-2). Diese Normen legen unter anderem fest:
- Die Prüfverfahren für die Auslöseempfindlichkeit und die Schaltvermögen.
- Die Anforderungen an die Isolationsfestigkeit und den Schutz gegen unbeabsichtigtes Berühren.
- Die Kennzeichnungspflichten für die einzelnen Parameter wie Nennstrom, Auslöseschwelle und Charakteristik.
- Die erforderlichen Bemessungs-Schalt- und Ausschaltvermögen (Icn), die angeben, welche Kurzschlussströme der Schalter sicher abschalten kann, ohne zerstört zu werden.
Darüber hinaus spielen auch die Anforderungen an die elektromagnetische Verträglichkeit (EMV) eine Rolle, insbesondere bei der Auswahl von Typen mit besonderer Störfestigkeit (z.B. Typ A-SI oder Typ B), die in Umgebungen mit hoher Störbelastung oder bei der Absicherung von elektronischen Geräten mit Gleichstromanteilen im Fehlerstrom zum Einsatz kommen.
Nachhaltigkeit und zukünftige Trends
Auch im Bereich der Schutzschalter gewinnen ökologische Aspekte zunehmend an Bedeutung. Hersteller setzen vermehrt auf umweltfreundlichere Produktionsverfahren und langlebige Materialien, um die Lebenszykluskosten zu reduzieren und die Umweltbelastung zu minimieren. Zukünftige Entwicklungen könnten eine noch weitergehende Digitalisierung und Vernetzung von Schutzschaltern beinhalten, die eine intelligente Überwachung von Stromnetzen und eine frühzeitige Erkennung von Anomalien ermöglichen. Smart-Home-Anwendungen und die Integration in Energiemanagementsysteme werden die Funktionalität von Schutzschaltern weiter ausbauen und deren Rolle in der Gebäudeautomatisierung und Energieeffizienz stärken.
FAQ – Häufig gestellte Fragen zu Kombi-Schutzschalter
Was ist der Unterschied zwischen einem FI-Schutzschalter und einem Kombi-Schutzschalter?
Ein FI-Schutzschalter (RCD) erkennt und schaltet Fehlerströme ab, um Personen vor elektrischem Schlag zu schützen. Ein Leitungsschutzschalter (LS-Schalter) schützt vor Überlastung und Kurzschluss. Ein Kombi-Schutzschalter (RCBO) vereint beide Funktionen in einem einzigen Gerät.
Welche Bemessungsfehlerstromstärke ist für den Personenschutz üblich?
Für den Personenschutz in privaten und gewerblichen Bereichen ist in der Regel eine Bemessungsfehlerstromstärke von 30 mA (0,03 A) vorgeschrieben. In bestimmten Bereichen wie Badezimmern kann auch 10 mA (0,01 A) für erhöhten Schutz relevant sein.
Muss ich für jeden Stromkreis einen eigenen Kombi-Schutzschalter installieren?
Ob für jeden Stromkreis ein separater Kombi-Schutzschalter erforderlich ist, hängt von den spezifischen Vorschriften und der Auslegung der Elektroinstallation ab. In modernen Installationen ist dies oft die bevorzugte Lösung für maximale Sicherheit und gezielte Abschaltung im Fehlerfall.
Was bedeutet die Auslösecharakteristik B, C oder D?
Die Auslösecharakteristik beschreibt, wie schnell und bei welchem Vielfachen des Nennstroms der Schutzschalter im Falle einer Überlastung oder eines Kurzschlusses auslöst. Charakteristik B ist für Standardanwendungen gedacht, C für Geräte mit höheren Einschaltströmen (z.B. Motoren) und D für Geräte mit sehr hohen Anlaufströmen (z.B. Transformatoren).
Welche Rolle spielen Normen wie DIN VDE 0664-20?
Normen wie die DIN VDE 0664-20 definieren die technischen Anforderungen, Prüfverfahren und Sicherheitsbestimmungen für Fehlerstrom-Schutzeinrichtungen, einschließlich Kombi-Schutzschaltern. Die Einhaltung dieser Normen gewährleistet, dass die Produkte sicher und zuverlässig funktionieren.
Kann ein Kombi-Schutzschalter auch vor Überspannung schützen?
Standard-Kombi-Schutzschalter schützen nicht direkt vor Überspannung. Es gibt jedoch spezielle Kombinationsgeräte, die neben der RCD- und LS-Funktion auch einen integrierten Überspannungsschutz (SPD) beinhalten können.
Wie wähle ich den richtigen Nennstrom für meinen Kombi-Schutzschalter?
Der Nennstrom des Kombi-Schutzschalters muss auf den maximalen Strom abgestimmt sein, den der geschützte Stromkreis oder das angeschlossene Gerät verbraucht, und darf den zulässigen Strombelastung der Kabelquerschnitte nicht überschreiten. Eine fachgerechte Dimensionierung durch einen Elektriker ist hierbei unerlässlich.
