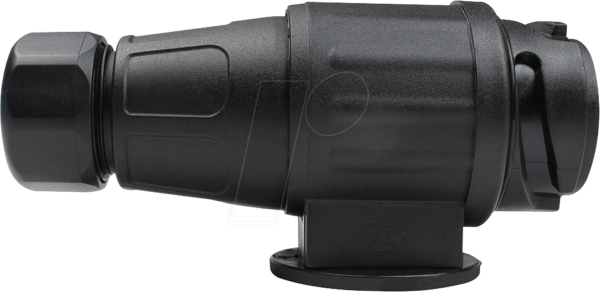

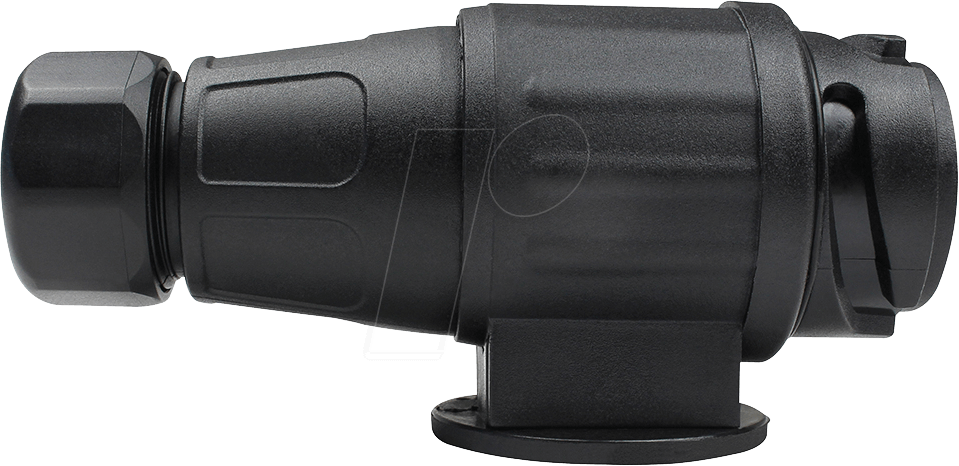

Hochwertiger KFZ STECKER 13 – Anhänger – Stecker, 13-polig, 12V für zuverlässige Verbindungen
Sie suchen nach einer robusten und zuverlässigen Lösung für die elektrische Verbindung zwischen Ihrem Fahrzeug und einem Anhänger? Der KFZ STECKER 13 – Anhänger – Stecker, 13-polig, 12V ist die ideale Wahl für alle Fahrzeugbesitzer, die eine sichere und störungsfreie Stromversorgung für Beleuchtung und weitere elektrische Funktionen ihres Anhängers gewährleisten möchten. Er ist speziell konzipiert, um den anspruchsvollen Bedingungen im automobilen Einsatz standzuhalten und eine nahtlose Signalübertragung zu garantieren.
Warum der 13-polige KFZ-Stecker die überlegene Wahl ist
Im Gegensatz zu einfacheren 7-poligen Systemen bietet der 13-polige KFZ-Stecker eine erweiterte Funktionalität, die für moderne Anhänger unerlässlich ist. Diese zusätzliche Kapazität ermöglicht die Ansteuerung von mehr Verbrauchern, wie beispielsweise Rückfahrscheinwerfer, Nebelschlussleuchte oder eine Dauerplus-Leitung für die Bordelektronik des Anhängers. Die hochwertige Verarbeitung und das durchdachte Design gewährleisten eine langlebige und sichere Verbindung, die den Anforderungen von Automobilherstellern und anspruchsvollen Nutzern gerecht wird.
Leistungsmerkmale und Vorteile
- Erweiterte Funktionalität: Die 13 Pins ermöglichen die unabhängige Steuerung zahlreicher elektrischer Funktionen am Anhänger, darunter Scheinwerfer, Blinker, Bremslicht, Rückfahrscheinwerfer, Nebelschlussleuchte und Ladeleitung für die Anhängerbatterie. Dies ist besonders wichtig für Wohnwagen, Pferdeanhänger oder Spezialtransporter mit komplexer Bordelektronik.
- Robuste Bauweise: Gefertigt aus strapazierfähigen Materialien, ist dieser Stecker resistent gegen Umwelteinflüsse wie Feuchtigkeit, Schmutz, Vibrationen und Temperaturschwankungen. Dies garantiert eine lange Lebensdauer und zuverlässigen Betrieb auch unter widrigen Bedingungen.
- Sichere und stabile Verbindung: Die präzise gefertigten Kontakte und die robuste Gehäusekonstruktion sorgen für einen festen und sicheren Sitz, der ein unbeabsichtigtes Lösen der Verbindung verhindert. Dies ist essenziell für die Verkehrssicherheit und den Schutz der angeschlossenen Komponenten.
- Einfache Montage: Der Stecker ist so konzipiert, dass er sich ohne spezielle Werkzeuge oder tiefgreifende technische Kenntnisse am Fahrzeug und am Anhänger montieren lässt. Die klare Pinbelegung erleichtert die Verkabelung.
- Standardkonformität: Erfüllt internationale Normen und Standards für Anhängersteckverbindungen und gewährleistet so die Kompatibilität mit einer Vielzahl von Fahrzeugen und Anhängern.
Detaillierte Produktspezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Anzahl der Pins | 13 |
| Spannung | 12V |
| Material Gehäuse | Hochwertiger, UV-beständiger Kunststoff (z.B. Polyamid oder Polycarbonat) für Langlebigkeit und Witterungsbeständigkeit. |
| Material Kontakte | Korrosionsbeständige Legierung (z.B. Messing oder eine vernickelte Variante) für optimale Leitfähigkeit und dauerhaften Kontakt. |
| Schutzart | Mindestens IP44, schützt vor eindringendem Wasser und Festkörpern mit einem Durchmesser von mehr als 1 mm. Ideal für den Außeneinsatz. |
| Anwendungsbereich | Universell einsetzbar für PKW, Transporter und LKW mit entsprechender Anhängerkupplung und Verkabelung. Geeignet für Wohnwagen, Bootsanhänger, Pferdeanhänger, Baumaschinen-Anhänger etc. |
| Polarität | Standardisierte Polarität für einfache und fehlerfreie Installation. |
| Zugentlastung | Integrierte Zugentlastung zur Sicherung des Kabels und Vermeidung von Beschädigungen an den Anschlussklemmen. |
Umfassende Funktionalitäten der 13 Pins
Die 13 Pins des Steckers sind nach international anerkannten Standards belegt, um maximale Kompatibilität und Funktionalität zu gewährleisten. Dies ermöglicht die Steuerung einer Vielzahl von Beleuchtungs- und Zusatzfunktionen am Anhänger. Typischerweise sind die Pins wie folgt zugeordnet:
- Pin 1: Blinker links
- Pin 2: Nebelschlussleuchte
- Pin 3: Masse (für Pins 1-8)
- Pin 4: Blinker rechts
- Pin 5: Schlussleuchte rechts
- Pin 6: Bremslicht
- Pin 7: Schlussleuchte links
- Pin 8: Rückfahrscheinwerfer
- Pin 9: Dauerplus (permanent 12V, z.B. für Kühlschrank, Ladefunktion)
- Pin 10: Ladeleitung (Batterieaufladung im Anhänger, geschaltet über Zündung oder Dauerplus)
- Pin 11: Masse für Pin 10
- Pin 12: Nicht belegt oder für optionale Funktionen (z.B. Luftfederung, Ladeerhaltung)
- Pin 13: Masse für Pin 9
Diese umfangreiche Belegung macht den 13-poligen Stecker zur bevorzugten Wahl für anspruchsvolle Anhängeranwendungen, bei denen eine vollständige und unabhängige Steuerung der Anhängerfunktionen erforderlich ist.
Montage und Installation
Die Installation des KFZ STECKER 13 – Anhänger – Stecker, 13-polig, 12V ist ein unkomplizierter Prozess. Zunächst ist es ratsam, das Handbuch Ihres Fahrzeugs und des Anhängers zu konsultieren, um die spezifische Pinbelegung zu bestätigen. Der Stecker verfügt in der Regel über Schraubklemmen oder Steckverbindungen, an denen die entsprechenden Kabel des Anhängers und des Fahrzeugs angeschlossen werden. Achten Sie auf eine ordnungsgemäße Abdichtung der Kabeldurchführungen, um das Eindringen von Feuchtigkeit zu verhindern. Eine detaillierte Montageanleitung ist oft im Lieferumfang enthalten oder online verfügbar. Die robuste Bauweise des Steckers und die klaren Markierungen der einzelnen Pins erleichtern die korrekte Verdrahtung erheblich.
Material und Langlebigkeit im automobilen Einsatz
Die Auswahl der Materialien für KFZ-Steckverbindungen ist entscheidend für deren Langlebigkeit und Zuverlässigkeit. Das Gehäuse des 13-poligen Steckers besteht aus robusten Kunststoffen wie Polyamid (PA) oder Polycarbonat (PC). Diese Materialien sind bekannt für ihre hohe Schlagfestigkeit, Temperaturbeständigkeit und Beständigkeit gegenüber aggressiven Umwelteinflüssen wie UV-Strahlung, Öl und Salzen. Die Kontakte sind typischerweise aus einer Messinglegierung gefertigt, die eine hohe elektrische Leitfähigkeit bietet und oft mit einer Vernickelung versehen ist, um Korrosion zu verhindern und eine stabile Kontaktfläche über die gesamte Lebensdauer zu gewährleisten. Diese sorgfältige Materialauswahl minimiert das Risiko von Kurzschlüssen, Korrosion und schlechten Kontakten, selbst unter den anspruchsvollen Bedingungen des Straßenverkehrs.
Umfassende Anwendungsgebiete
Der 13-polige KFZ-Stecker ist aufgrund seiner erweiterten Funktionalität die ideale Wahl für eine breite Palette von Anhängeranwendungen. Dazu gehören insbesondere:
- Wohnwagen und Reisemobile: Ermöglicht die Versorgung von Beleuchtung, Heizung, Kühlung und anderen elektrischen Geräten im Innenraum.
- Pferdeanhänger: Sichert die Beleuchtung für die Sicherheit des Tieres sowie eventuelle Zusatzfunktionen wie Videoüberwachung oder Lüftungssysteme.
- Bootsanhänger: Bietet die notwendige Stromversorgung für die Beleuchtung des Bootes und eventuell für eine elektrische Seilwinde.
- Anhänger mit Spezialaufbauten: Ideal für Kühltransporter, Werkstattwagen oder Fahrzeuge mit zusätzlichen technischen Geräten, die eine separate Stromversorgung benötigen.
- PKW-Anhänger mit Rückfahrscheinwerfer: Erforderlich für Anhänger, die mit einem Rückfahrscheinwerfer ausgestattet sind, was das Rangieren in der Dunkelheit erleichtert und die Sicherheit erhöht.
Die Vielseitigkeit und die Möglichkeit, nahezu jede elektrische Funktion eines Anhängers zu steuern, machen diesen Steckertyp zu einem unverzichtbaren Bestandteil für professionelle und private Anwender.
FAQ – Häufig gestellte Fragen zu KFZ STECKER 13 – Anhänger – Stecker, 13-polig, 12V
Kann ich einen 13-poligen Stecker an ein Fahrzeug mit einer 7-poligen Steckdose anschließen?
Direkt nicht. Sie benötigen einen entsprechenden Adapter, um die 7-polige Steckdose Ihres Fahrzeugs mit einem 13-poligen Anhänger zu verbinden. Dabei gehen jedoch die Funktionen, die nur über die zusätzlichen Pins des 13-poligen Systems gesteuert werden, verloren.
Welche Funktionen werden durch die zusätzlichen Pins des 13-poligen Steckers abgedeckt?
Die Pins 8 bis 13 des 13-poligen Systems decken Funktionen wie den Rückfahrscheinwerfer, Dauerplus für die Bordelektronik des Anhängers (z.B. Kühlschrank) und eine Ladeleitung für die Anhängerbatterie ab. Dies ermöglicht eine autarke Stromversorgung des Anhängers.
Ist der Stecker wetterfest?
Ja, dieser KFZ STECKER 13 ist in der Regel nach mindestens IP44 zertifiziert. Das bedeutet, er ist geschützt gegen Spritzwasser und Fremdkörper mit einem Durchmesser von mehr als 1 mm, was ihn für den Außeneinsatz unter verschiedensten Witterungsbedingungen geeignet macht.
Wie reinige ich den Stecker am besten?
Zur Reinigung des Steckers und der Kontakte können Sie ein feuchtes Tuch und bei Bedarf einen milden Reiniger verwenden. Achten Sie darauf, dass keine Flüssigkeit in die Kontakte eindringt. Bei starker Verschmutzung oder Korrosion an den Kontakten kann ein spezieller Kontaktreiniger Abhilfe schaffen. Vermeiden Sie aggressive Lösungsmittel.
Benötige ich spezielle Werkzeuge für die Montage?
In der Regel sind für die Montage des Steckers keine speziellen Werkzeuge erforderlich. Ein Schraubendreher für die Schraubklemmen (falls vorhanden) und eventuell ein Abisolierwerkzeug für die Kabel reichen aus. Die meisten Anschlüsse sind für eine einfache Handhabung ausgelegt.
Gibt es Unterschiede bei der Pinbelegung zwischen verschiedenen Herstellern?
Die Grundbelegung der ersten 7 Pins ist international standardisiert. Für die Pins 8 bis 13 kann es leichte Abweichungen geben, insbesondere bei speziellen Funktionen. Es ist daher immer ratsam, die Belegungspläne des Fahrzeugs und des Anhängers zu konsultieren und die Kabel entsprechend den Anleitungen zu verbinden.
Was bedeutet die Spannung von 12V?
Die Angabe 12V bezieht sich auf die Betriebsspannung, die für die meisten PKW und leichten Nutzfahrzeuge typisch ist. Der Stecker ist darauf ausgelegt, diese Spannung sicher zu übertragen und die angeschlossenen Beleuchtungs- und Steuergeräte mit Strom zu versorgen.
