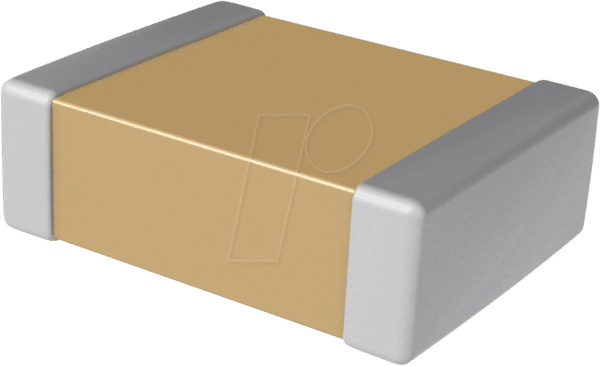

Präzise Energiespeicherung und Filterung mit dem KEM X5R1206 4,7U SMD-Vielschichtkondensator
Der KEM X5R1206 4,7U SMD-Vielschichtkondensator ist die optimale Lösung für Entwickler und Techniker, die eine zuverlässige Energiespeicherung und effektive Signalfilterung in kompakten elektronischen Schaltungen benötigen. Ideal für Anwendungen in der Konsumerelektronik, Telekommunikation und industriellen Steuerungen, wo hohe Leistungsdichte und Stabilität gefordert sind.
Überlegene Leistung durch X5R Dielektrikum
Der KEM X5R1206 4,7U zeichnet sich durch sein X5R-Dielektrikum aus, welches ihm signifikante Vorteile gegenüber konventionellen Keramikkondensatoren mit Y5V- oder Z5U-Dielektrika verleiht. Während Standardlösungen oft eine starke Kapazitätsdrift mit Temperatur und angelegter Spannung aufweisen, bietet das X5R-Material eine deutlich stabilere Kapazität über einen erweiterten Temperaturbereich. Dies minimiert unerwünschte Schwankungen in der Schaltungsfunktion und gewährleistet eine konsistente Performance.
Maximale Integrationsdichte durch SMD-Bauform
Die 1206er SMD-Bauform (Surface Mount Device) ermöglicht eine hochdichte Bestückung von Leiterplatten. Dies ist entscheidend für moderne, miniaturisierte Elektronikgeräte, bei denen jeder Millimeter Platz zählt. Die automatengerechte Bestückung des KEM X5R1206 4,7U reduziert Montagezeiten und Kosten in der Serienfertigung, während die Robustheit der SMD-Verbindungstechnik für langlebige und zuverlässige Lötstellen sorgt.
KEM X5R1206 4,7U – Ein Garant für Stabilität und Zuverlässigkeit
Dieser Kondensator ist kein gewöhnliches Bauteil; er verkörpert fortschrittliche Materialwissenschaft und präzise Fertigung. Die Wahl des KEM X5R1206 4,7U ist eine bewusste Entscheidung für Bauteile, die auch unter anspruchsvollen Betriebsbedingungen ihre Spezifikationen halten. Die präzise Kapazität von 4,7 µF kombiniert mit einer Toleranz von 10 % stellt sicher, dass die Schaltungsdesignziele erreicht und übertroffen werden.
Wichtige Merkmale und Vorteile
- Hohe Kapazitätsstabilität: Das X5R-Dielektrikum gewährleistet eine geringe Kapazitätsänderung über den Temperaturbereich von -55°C bis +85°C. Dies ist essenziell für präzise Filter- und Entkopplungsanwendungen.
- Kompakte Bauform: Die 1206er SMD-Größe optimiert die Leiterplattengröße und ermöglicht höhere Bauteildichte, was besonders in mobilen und platzkritischen Geräten von Vorteil ist.
- Zuverlässige Spannungsfestigkeit: Mit einer Nennspannung von 10 V bietet der Kondensator eine ausreichende Sicherheit für viele gängige Niederspannungsanwendungen und schützt vor unerwünschten Spannungsspitzen.
- Geringe Leckströme: Hochwertige Keramikkondensatoren wie der KEM X5R1206 4,7U zeichnen sich durch niedrige Leckströme aus, was die Energieeffizienz von Schaltungen verbessert.
- Vielseitige Anwendung: Geeignet für Entkopplung, Glättung, Zeitgeberschaltungen und Signalfilterung in einer breiten Palette von elektronischen Produkten.
- Langzeitstabilität: Die Materialwahl und Fertigungsqualität von KEM sichern eine langjährige und zuverlässige Funktion des Kondensators im Feld.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | KEM (Kenntnis & Expertise in Mikrosystemen) |
| Modellnummer | X5R1206 4,7U |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1206 (3,2 mm x 1,6 mm) |
| Dielektrikum | X5R (Ceramic, Barium Titanate based) |
| Nennkapazität | 4,7 µF (Mikrofarad) |
| Kapazitätstoleranz | ±10 % |
| Nennspannung | 10 V DC |
| Max. Betriebstemperatur | +85 °C |
| Min. Betriebstemperatur | -55 °C |
| Schaltungsfunktion | Energiespeicherung, Entkopplung, Filterung |
| Fertigungsstandard | Hohe Qualitätsstandards für industrielle Anwendungen |
| Robustheit | Resistent gegen mechanische Belastungen durch SMD-Montage |
Anwendungsgebiete des KEM X5R1206 4,7U
Die Einsatzmöglichkeiten des KEM X5R1206 4,7U sind vielfältig und spiegeln seine hohe Leistungsfähigkeit wider. In der digitalen Signalverarbeitung dient er als kritischer Entkopplungskondensator in unmittelbarer Nähe von Mikrocontrollern und Prozessoren, um Stromversorgungsrauschen zu minimieren und eine stabile Betriebsspannung zu gewährleisten. Bei der Signalfilterung werden seine stabilen Kapazitätseigenschaften genutzt, um unerwünschte Frequenzen präzise auszufiltern, was für die Integrität analoger Signale unerlässlich ist. In der Leistungselektronik unterstützt er Glättungsaufgaben und sorgt für eine stabile Stromversorgung von Bauteilen, die kurzzeitige Stromspitzen benötigen. Seine kompakte Größe prädestiniert ihn zudem für den Einsatz in tragbaren Geräten, Wearables, IoT-Modulen und Kommunikationsendgeräten, wo Platzersparnis und Zuverlässigkeit Hand in Hand gehen müssen. Auch in der Automobil- und Industrieelektronik, wo hohe Anforderungen an Umweltbeständigkeit und Langzeitstabilität gestellt werden, ist der KEM X5R1206 4,7U eine hervorragende Wahl.
FAQ – Häufig gestellte Fragen zu KEM X5R1206 4,7U – SMD-Vielschicht, 1206, 4,7 uF, X5R, 10 %, 10 V, 85°C
Was bedeutet die X5R-Klassifizierung des Dielektrikums?
Die X5R-Klassifizierung bezeichnet ein Keramikdielektrikum, das eine gute Kapazitätsstabilität über einen erweiterten Temperaturbereich (-55°C bis +85°C) mit einer Kapazitätsänderung von maximal ±15 % bietet. Im Vergleich zu anderen Keramiktypen wie Y5V oder Z5U ist X5R deutlich stabiler, insbesondere bei angelegter Gleichspannung, was es für kritische Anwendungen wie Filterung und Entkopplung prädestiniert.
Ist die 10% Kapazitätstoleranz für meine Anwendung ausreichend?
Eine Toleranz von 10 % ist für eine Vielzahl von Anwendungen, insbesondere für die Entkopplung und Glättung von Stromversorgungen, vollkommen ausreichend. Für extrem präzise Zeitgeberschaltungen oder Resonanzkreise, die eine sehr enge Toleranz erfordern, könnten jedoch Kondensatoren mit geringerer Toleranz (z.B. ±5 % oder ±2 %) in Betracht gezogen werden. Die Stabilität des X5R-Dielektrikums kompensiert jedoch teilweise die Toleranz.
Welche Vorteile bietet die SMD-Bauform gegenüber bedrahteten Kondensatoren?
SMD-Bauteile ermöglichen eine automatengerechte Bestückung auf Leiterplatten, was die Produktionskosten und -zeiten reduziert. Sie sind deutlich kleiner und ermöglichen eine höhere Bauteildichte, was für die Miniaturisierung von Geräten entscheidend ist. Zudem bieten SMD-Verbindungen eine sehr gute mechanische und elektrische Stabilität.
Kann dieser Kondensator für Hochfrequenzanwendungen verwendet werden?
Ja, SMD-Vielschichtkondensatoren sind aufgrund ihrer geringen parasitären Induktivitäten (ESL) und ihres niedrigen äquivalenten Serienwiderstands (ESR) gut für Hochfrequenzanwendungen geeignet. Die 1206er Bauform in Verbindung mit dem X5R-Dielektrikum macht ihn zu einer soliden Wahl für Entkopplungsaufgaben in HF-Schaltungen, um Rauschen auf der Stromversorgung zu minimieren.
Wie wirkt sich die maximale Betriebstemperatur von 85°C auf die Leistung aus?
Die Angabe von 85°C als maximale Betriebstemperatur bedeutet, dass der Kondensator innerhalb dieses Temperaturbereichs seine spezifizierten elektrischen Eigenschaften (Kapazität, Toleranz, Leckstrom) beibehält. Bei höheren Temperaturen kann die Kapazität geringfügig abnehmen und der Leckstrom steigen, was jedoch bei X5R-Materialien weniger ausgeprägt ist als bei anderen Keramiktypen. Für Umgebungen, die dauerhaft über 85°C liegen, wären Kondensatoren mit höheren Temperaturspezifikationen erforderlich.
Ist der KEM X5R1206 4,7U für Audioanwendungen geeignet?
Für allgemeine Audioanwendungen, wie die Kopplung von Signalen oder die Glättung von Stromversorgungen in Audiogeräten, ist der KEM X5R1206 4,7U gut geeignet. Seine Stabilität und die kompakte Bauform sind hier von Vorteil. Für hochpräzise Audiofilter oder Schaltungen, die eine extrem geringe Verzerrung und Rauscharmut aufweisen müssen, können jedoch speziell für Audio entwickelte Folienkondensatoren oder Keramikkondensatoren mit besonderen Dielektrika (z.B. C0G/NP0) präferiert werden.
Wie lange ist die typische Lebensdauer dieses Kondensators?
Bei ordnungsgemäßer Anwendung innerhalb der spezifizierten Parameter (Spannung, Temperatur) ist die Lebensdauer von hochwertigen Keramikkondensatoren wie dem KEM X5R1206 4,7U extrem lang, oft im Bereich von mehreren zehn Jahren. Keramikkondensatoren unterliegen im Gegensatz zu Elektrolytkondensatoren keinen chemischen Alterungsprozessen, die ihre Kapazität signifikant reduzieren würden. Die Lebensdauer kann durch Überschreitung der Nennspannung, extreme Temperaturen oder mechanische Belastung negativ beeinflusst werden.
