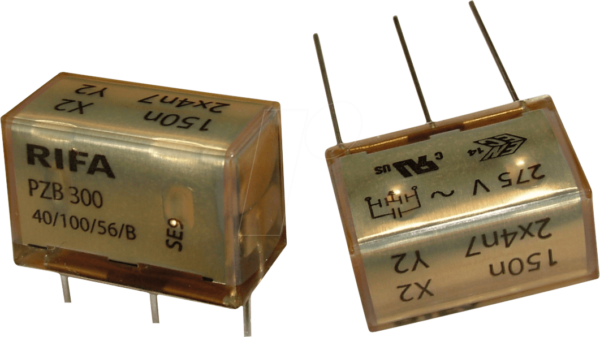

Optimale Störunterdrückung für anspruchsvolle Elektronikanwendungen: KEM PZB300MC13R3 Funkentstörkondensator
Der KEM PZB300MC13R3 Funkentstörkondensator ist die ideale Lösung für alle, die EMI/RFI-Störungen (elektromagnetische und hochfrequente Interferenzen) in ihren elektronischen Schaltungen effektiv minimieren möchten. Entwickelt für professionelle Anwender, Ingenieure und Hobbyisten, die höchste Zuverlässigkeit und Performance in sensiblen Systemen benötigen, gewährleistet dieser Kondensator eine saubere Signalintegrität und den Schutz empfindlicher Bauteile.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standardlösungen bietet der KEM PZB300MC13R3 eine überlegene Performance durch seine spezifische Konstruktion und Materialwahl, die auf maximale Entstörungsfähigkeit und Langlebigkeit ausgelegt ist. Die XY-Klassifizierung steht für eine besondere Bauart, die eine hohe Energieabsorption und eine effektive Entkopplung von Netzstörungen ermöglicht.
Herausragende technische Spezifikationen
Der KEM PZB300MC13R3 zeichnet sich durch seine präzisen technischen Parameter aus, die ihn zu einer erstklassigen Wahl für diverse Anwendungen machen:
- Kapazität: 100 nF (Nanofarad) – Bietet eine signifikante Filterkapazität zur Unterdrückung von hochfrequenten Störungen.
- Spannungsfestigkeit: 275 V (Volt) AC – Ausgelegt für den Einsatz in den meisten netzgespeisten Geräten und Systemen.
- Rastermaß (RM): 20 mm – Ermöglicht eine einfache und platzsparende Integration in Standard-Leiterplattenlayouts.
- Maximaltemperatur: 100°C – Garantiert einen stabilen Betrieb auch unter anspruchsvollen thermischen Bedingungen, was für die Langlebigkeit entscheidend ist.
- Toleranz: ±20% – Eine akzeptable Toleranz für allgemeine Entstörungsanwendungen, die eine zuverlässige Funktion sicherstellt.
Konstruktionsprinzipien und Materialwissenschaft
Der KEM PZB300MC13R3 ist ein metallisierter Folienkondensator, der für seine herausragenden Selbstheilungseigenschaften und seine Stabilität bekannt ist. Die verwendeten Folien sind sorgfältig ausgewählt, um eine hohe Dielektrizitätskonstante und geringe dielektrische Verluste zu gewährleisten. Die metallisierte Schicht ermöglicht eine effiziente Reduzierung des Innenwiderstands und eine verbesserte Leistungsfähigkeit bei hohen Frequenzen.
Die XY-Klassifizierung dieses Kondensators bedeutet, dass er speziell für den Einsatz in Netzfiltern entwickelt wurde, um sowohl Gleichtakt- als auch Gegentaktstörungen zu unterdrücken. Dies ist ein entscheidender Vorteil gegenüber einfachen X- oder Y-Kondensatoren, da er ein breiteres Spektrum an Störquellen adressiert und somit eine umfassendere Entstöhrung bietet.
Vorteile des KEM PZB300MC13R3 im Detail
Die Auswahl des KEM PZB300MC13R3 Funkentstörkondensators bringt eine Reihe von klaren Vorteilen mit sich:
- Effektive EMI/RFI-Unterdrückung: Reduziert gezielt Störsignale, die von Schaltnetzteilen, Motoren und anderen elektronischen Komponenten erzeugt werden und sich negativ auf die Funktion anderer Geräte auswirken können.
- Erhöhte Systemstabilität: Schützt empfindliche Mikrocontroller, Sensoren und Kommunikationsmodule vor Fehlfunktionen und Ausfällen durch elektromagnetische Störungen.
- Verbesserte Signalintegrität: Sorgt für saubere Messwerte und zuverlässige Datenübertragung in Audio-, Video- und Datenverarbeitungssystemen.
- Konformität mit Normen: Entspricht den Anforderungen für den Einsatz in vielen industriellen und kommerziellen Anwendungen, bei denen strenge EMI-Regularien gelten.
- Hohe Temperaturbeständigkeit: Die Fähigkeit, bis 100°C zu operieren, macht ihn ideal für Umgebungen mit erhöhter Umgebungstemperatur oder lokaler Wärmeentwicklung.
- Kompaktes Design: Mit einem Rastermaß von 20 mm lässt sich der Kondensator problemlos in bestehende oder neue Platinendesigns integrieren, ohne signifikanten Platzbedarf.
- Lange Lebensdauer: Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange und zuverlässige Betriebszeit, auch unter Dauerbelastung.
Technische Eigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | KEM |
| Modell | PZB300MC13R3 |
| Typ | Funkentstörkondensator (EMI/RFI Suppression) |
| Kondensatortyp | XY-Kondensator |
| Nennkapazität | 100 nF |
| Nennspannung | 275 V AC |
| Rastermaß (Leiterbahnabstand) | 20 mm |
| Maximale Betriebstemperatur | 100°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Metallisiertes Polyester (typisch für diese Anwendungsklasse) |
| Bauform | Axial, bedrahtet |
| Einsatzgebiete | Netzfilter, Stromversorgungen, Motorsteuerungen, industrielle Steuerungen, Haushaltsgeräte |
| Sicherheitsmerkmale | Hohe Spannungsfestigkeit, Selbstheilende Eigenschaften (bei metallisierten Folienkondensatoren) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der KEM PZB300MC13R3 Funkentstörkondensator ist vielseitig einsetzbar und findet seinen Platz in einer breiten Palette von Anwendungen, bei denen eine effektive Störunterdrückung unerlässlich ist:
- Industrielle Automatisierung: In Steuerungen für Motoren, Pumpen und Förderbänder, wo Leistungselektronik oft erhebliche Störungen verursacht.
- Stromversorgungen (SMPS): Als Teil von Eingangsfiltern in Schaltnetzteilen, um die vom Netz geforderten EMV-Grenzwerte einzuhalten.
- Medizintechnik: In Geräten, die eine hohe Signalreinheit und Betriebssicherheit erfordern und bei denen Störungen die Diagnose oder Behandlung beeinträchtigen könnten.
- Unterhaltungselektronik: Zur Entstörung von Netzteilen in Fernsehern, Hifi-Anlagen und Computern, um Bild- und Tonstörungen zu vermeiden.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Vorschaltgeräten, um hochfrequente Schaltgeräusche und EMI zu reduzieren.
- Telekommunikation: Zur Filterung von Stromversorgungsleitungen in Basisstationen und Kommunikationsgeräten.
- DIY-Projekte und Prototyping: Für Entwickler, die eine zuverlässige und kostengünstige Lösung zur Störreduktion suchen, ohne Kompromisse bei der Performance eingehen zu wollen.
FAQ – Häufig gestellte Fragen zu KEM PZB300MC13R3 – Funkentstörkondensator, XY, 100 nF, 275 V, RM 20, 100°C, 20%
Was bedeutet die XY-Klassifizierung bei einem Funkentstörkondensator?
Die XY-Klassifizierung gibt an, dass der Kondensator sowohl für die Unterdrückung von Gleichtaktstörungen (zwischen Leiter und Erde) als auch von Gegentaktstörungen (zwischen den Leitern) geeignet ist. Dies macht ihn zu einer sehr effektiven Lösung für den Einsatz in Netzfiltern.
Warum ist die maximale Betriebstemperatur von 100°C wichtig?
Eine hohe maximale Betriebstemperatur gewährleistet, dass der Kondensator auch unter thermisch anspruchsvollen Bedingungen stabil und zuverlässig funktioniert. Dies ist entscheidend für die Langlebigkeit und die konstante Performance, insbesondere in Gehäusen mit schlechter Belüftung oder in der Nähe von wärmeerzeugenden Bauteilen.
Kann der KEM PZB300MC13R3 in Gleichstrom (DC)-Anwendungen eingesetzt werden?
Obwohl dieser Kondensator für 275 V AC spezifiziert ist, kann er oft auch in DC-Anwendungen eingesetzt werden, solange die DC-Spannung deutlich unter der maximal zulässigen Wechselspannung liegt (typischerweise wird die DC-Spannung mit einem Sicherheitsfaktor multipliziert). Die primäre Funktion als Entstörkondensator bleibt erhalten.
Was ist der Unterschied zwischen einem X-Kondensator und einem Y-Kondensator, und warum ist ein XY-Kondensator vorteilhaft?
X-Kondensatoren sind für die Entstörung zwischen den Leitern (Gegentaktstörungen) gedacht und werden in der Regel parallel zu den Leitern geschaltet. Y-Kondensatoren sind für die Entstörung zwischen Leiter und Erde (Gleichtaktstörungen) ausgelegt und werden in Serie mit einer Schutzmaßnahme geschaltet. Ein XY-Kondensator vereint beide Funktionen und bietet somit eine umfassendere Entstörungsleistung in einem Bauteil.
Ist eine Toleranz von 20% für Entstörungszwecke ausreichend?
Ja, für die meisten allgemeinen Entstörungsanwendungen ist eine Toleranz von ±20% absolut ausreichend. Die Hauptfunktion eines Funkentstörkondensators ist die Ableitung von Störfrequenzen, und die exakte Kapazität ist für diese primäre Funktion weniger kritisch als für Präzisions-Filteranwendungen wie Audio-Frequenzweichen oder Zeitmessschaltungen.
Welche Auswirkungen hat die Verwendung eines nicht-entsörten Kondensators auf meine Schaltung?
Die Verwendung eines herkömmlichen Kondensators anstelle eines spezialisierten Funkentstörkondensators kann zu einer unzureichenden Störunterdrückung führen. Dies kann sich in Form von hörbaren Störgeräuschen, instabilen Messwerten, unerklärlichen Abstürzen von Mikrocontrollern oder der Nichteinhaltung von EMV-Normen äußern.
Wie beeinflusst das Rastermaß von 20 mm die Platinenbestückung?
Ein Rastermaß von 20 mm ist ein Standardmaß für bedrahtete Bauteile und ermöglicht eine einfache Integration in die meisten Leiterplattendesigns. Es ermöglicht eine effiziente Bestückung, auch wenn mehrere Kondensatoren auf engem Raum platziert werden müssen, ohne dass es zu Überlappungen oder Interferenzen zwischen den Bauteilen kommt.
