Zuverlässige Gleichrichtung für Ihre Elektronikprojekte: Der KBU4D Brückengleichrichter
Sie benötigen eine effiziente und robuste Lösung zur Umwandlung von Wechselstrom in Gleichstrom für Ihre elektronischen Schaltungen? Der KBU4D Brückengleichrichter mit einer Spannungsfestigkeit von 200 V und einem maximalen Strom von 4 A ist die ideale Komponente für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität und Langlebigkeit legen. Dieses präzisionsgefertigte Bauteil löst das Kernproblem der AC/DC-Konvertierung in zahlreichen Anwendungen und sorgt für eine saubere, stabile Gleichspannung, die für empfindliche Elektronik unerlässlich ist.
Maximale Effizienz und Belastbarkeit: Der Kernnutzen des KBU4D
Im Vergleich zu einfachen Dioden oder weniger leistungsfähigen Gleichrichterbrücken bietet der KBU4D eine signifikant höhere Stromtragfähigkeit bei gleichzeitig exzellenter Spannungsisolation. Dies ermöglicht den Einsatz in anspruchsvolleren Stromversorgungen, wo Standardkomponenten an ihre Grenzen stoßen würden. Die integrierte Brückenschaltung minimiert den Platzbedarf auf der Platine und vereinfacht das Schaltungsdesign erheblich, was zu schnelleren Entwicklungszyklen und kompakteren Endprodukten führt.
Technische Überlegenheit und Zuverlässigkeit
Der KBU4D Brückengleichrichter wurde entwickelt, um den Anforderungen moderner Elektronik gerecht zu werden. Seine Konstruktion gewährleistet eine zuverlässige Leistung über einen breiten Temperaturbereich und minimiert Verluste, was die Gesamteffizienz Ihres Systems erhöht. Die hochwertigen Halbleitermaterialien und die sorgfältige Verarbeitung garantieren eine lange Lebensdauer und verhindern frühzeitige Ausfälle, die zu kostspieligen Reparaturen oder Systemunterbrechungen führen könnten.
Anwendungsgebiete des KBU4D Brückengleichrichters
Der KBU4D Brückengleichrichter findet breite Anwendung in:
- Netzteilen für Industrieanlagen und Laborgeräte
- Audio- und Hi-Fi-Verstärkern zur Erzeugung sauberer Gleichspannungen
- Ladegeräten für Akkus und Batterien
- Beleuchtungssystemen mit DC-Anforderungen
- Kleinmotoren und Aktuatoren, die mit Gleichstrom betrieben werden
- Generellen Gleichrichterschaltungen in Hobby- und Prototypenprojekten
- Schutzschaltungen und Spannungsreglern
Qualität und Konstruktion: Ein Blick auf das Innenleben

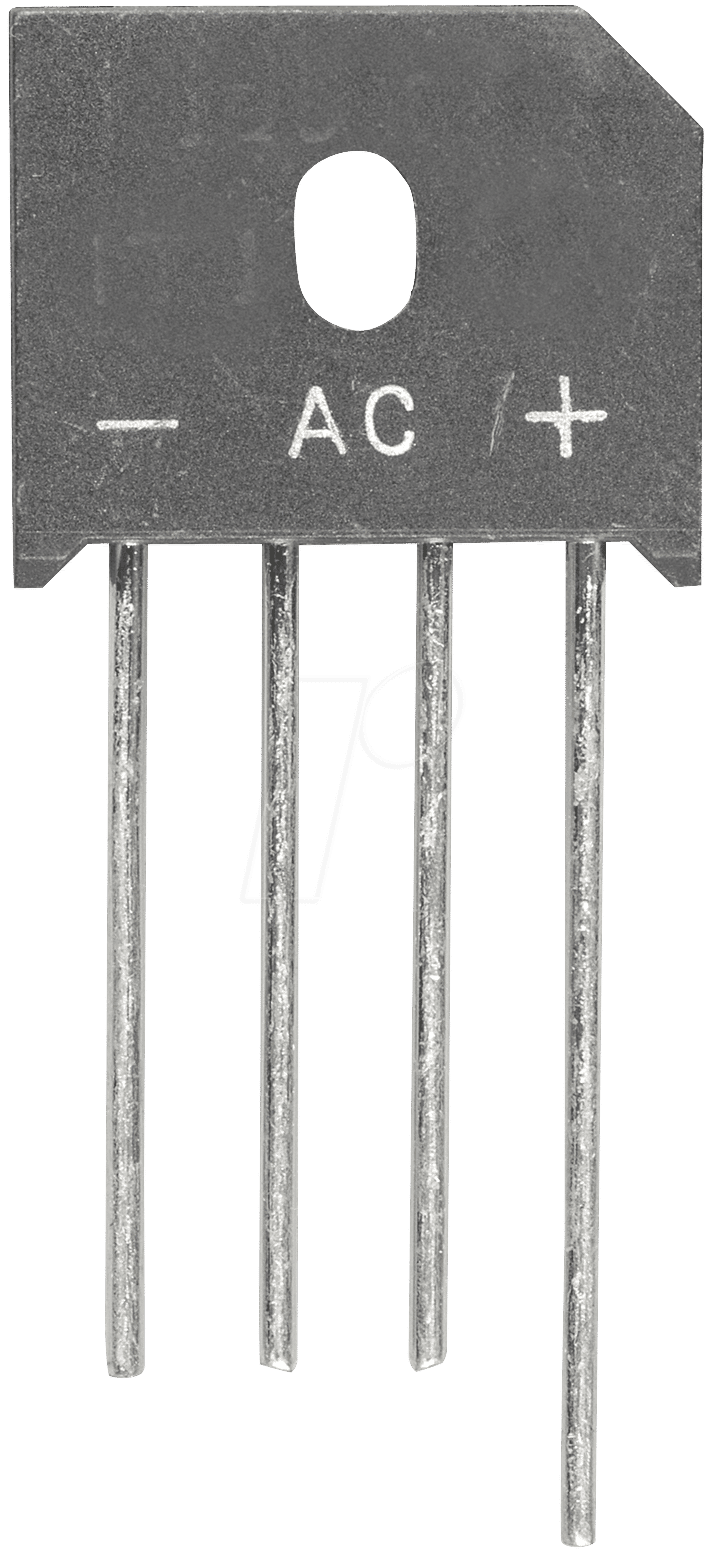

Die Leistungsfähigkeit des KBU4D basiert auf seiner robusten Konstruktion und der Verwendung von hochwertigen Siliziumdioden. Die integrierte Brückenschaltung mit vier einzelnen Dioden ist in einem einzigen Gehäuse untergebracht, was die Montage vereinfacht und die Anzahl der Lötstellen reduziert. Die Verkapselung schützt die empfindlichen Halbleiterbauteile vor Umwelteinflüssen wie Staub, Feuchtigkeit und mechanischer Beschädigung. Die an den Anschlüssen angebrachten Symbole für AC-Eingänge und DC-Ausgänge erleichtern die korrekte Implementierung in jeder Schaltung.
Detaillierte Spezifikationen und Leistungsmerkmale
Die herausragenden Eigenschaften des KBU4D Brückengleichrichters machen ihn zur ersten Wahl für professionelle Anwendungen:
- Maximaler Sperrspitzenstrom (pro Diode): Spezifikationen variieren je nach genauer Modellvariante, aber typischerweise im Bereich von 10 A bis 20 A. Dies ermöglicht eine hohe Überlastfähigkeit.
- Durchlassstrom (pro Diode): 4 A, was für eine breite Palette von Stromversorgungen ausreichend ist.
- Maximaler vorwärtsgerichteter Spannungsabfall (pro Diode): Typischerweise unter 1.0 V bei Nennstrom, was für minimale Leistungsverluste sorgt.
- Maximale Sperrspannung: 200 V. Dies bietet eine gute Reserve für typische Netzspannungen und darüber hinaus.
- Betriebstemperaturbereich: Von -55 °C bis +150 °C, gewährleistet Zuverlässigkeit unter extremen Bedingungen.
- Gehäuse: Standard-Brückengleichrichter-Gehäuse mit vier Anschlüssen, oft im KBU-Format, das für einfache Montage auf Leiterplatten konzipiert ist. Die Anschlüsse sind robust und für sichere Verbindungen ausgelegt.
- Isolationsspannung: Hochwertige Isolierung schützt vor Überschlägen und gewährleistet elektrische Sicherheit.
- Erfüllung von Industriestandards: Das Design und die Fertigung des KBU4D folgen etablierten Qualitätsrichtlinien für elektronische Bauteile.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | KBU4D – Brückengleichrichter |
| Maximale Durchlassstromstärke (pro Diode) | 4 A |
| Maximale Sperrspannung (pro Diode) | 200 V |
| Anzahl der Dioden | 4 (integriert in Brückenschaltung) |
| Gehäuse-Typ | KBU (Kunststoffvergossenes Gehäuse mit 4 Pins) |
| Betriebstemperatur | -55 °C bis +150 °C |
| Vorwärtsspannungsabfall (typisch) | < 1,0 V bei 4 A (je nach konkreter Messung und Temperatur) |
| Anschlusstyp | Lötfahnen für Printmontage |
| Materialien der Halbleiter | Hochwertige Silizium-Wafer für optimale Leitfähigkeit und Zuverlässigkeit |
| Primäre Funktion | AC zu DC Gleichrichtung |
Häufig gestellte Fragen (FAQ) zu KBU4D – Brückengleichrichter, 200 V, 4 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des KBU4D?
Die Hauptfunktion eines Brückengleichrichters wie des KBU4D besteht darin, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Er stellt sicher, dass der Strom immer in dieselbe Richtung fließt, indem er die Polarität des Wechselstroms entsprechend manipuliert.
Für welche Art von Anwendungen ist der KBU4D Brückengleichrichter besonders geeignet?
Der KBU4D eignet sich hervorragend für Netzteile, Ladegeräte, Audioverstärker, Steuerungen von Elektromotoren und andere Schaltungen, die eine stabile Gleichspannung aus einer AC-Quelle benötigen und eine Stromstärke von bis zu 4 A erfordern. Seine Spannungsfestigkeit von 200 V bietet zudem eine gute Reserve für gängige Netzspannungen.
Welche Vorteile bietet der KBU4D gegenüber einzelnen Dioden in einer Gleichrichterschaltung?
Der KBU4D vereint vier Dioden in einem einzigen Bauteil, was den Schaltungsaufwand reduziert, Platz auf der Leiterplatte spart und die Montage vereinfacht. Zudem ist er oft für höhere Strombelastungen und bessere Wärmeableitung ausgelegt als einzelne diskrete Dioden.
Wie wird der KBU4D korrekt in eine Schaltung integriert?
Der Brückengleichrichter verfügt über vier Anschlüsse: zwei für den AC-Eingang (oft mit einer Wellenform markiert) und zwei für den DC-Ausgang (oft mit einem Plus- und einem Minuszeichen markiert). Die AC-Eingänge werden an die Wechselstromquelle angeschlossen, während die DC-Ausgänge die resultierende Gleichspannung liefern, die dann weiterverarbeitet werden kann.
Kann der KBU4D auch für höhere Spannungen als 200 V verwendet werden?
Nein, die maximale Sperrspannung von 200 V darf nicht überschritten werden. Die Verwendung über dieser Grenze hinaus kann zu einer Zerstörung des Bauteils führen. Für Anwendungen, die höhere Spannungen erfordern, müssen Brückengleichrichter mit entsprechenden Spezifikationen gewählt werden.
Was bedeutet die Angabe „4 A“ für den KBU4D?
„4 A“ gibt den maximalen kontinuierlichen Durchlassstrom an, den jede einzelne Diode innerhalb der Brückenschaltung sicher handhaben kann. Die Gesamtstrombelastbarkeit der Gleichrichterschaltung hängt von der Konfiguration ab, aber bei diesem Typ können bis zu 4 A gleichgerichtet werden, ohne das Bauteil zu überlasten.
Wie wichtig ist die Kühlung für den KBU4D Brückengleichrichter?
Obwohl der KBU4D für seine Klasse eine gute Effizienz aufweist, entstehen beim Gleichrichten Leistungsverluste in Form von Wärme. Bei voller Auslastung (4 A) oder in Umgebungen mit hoher Umgebungstemperatur kann eine zusätzliche Kühlung mittels Kühlkörper erforderlich sein, um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu maximieren.
