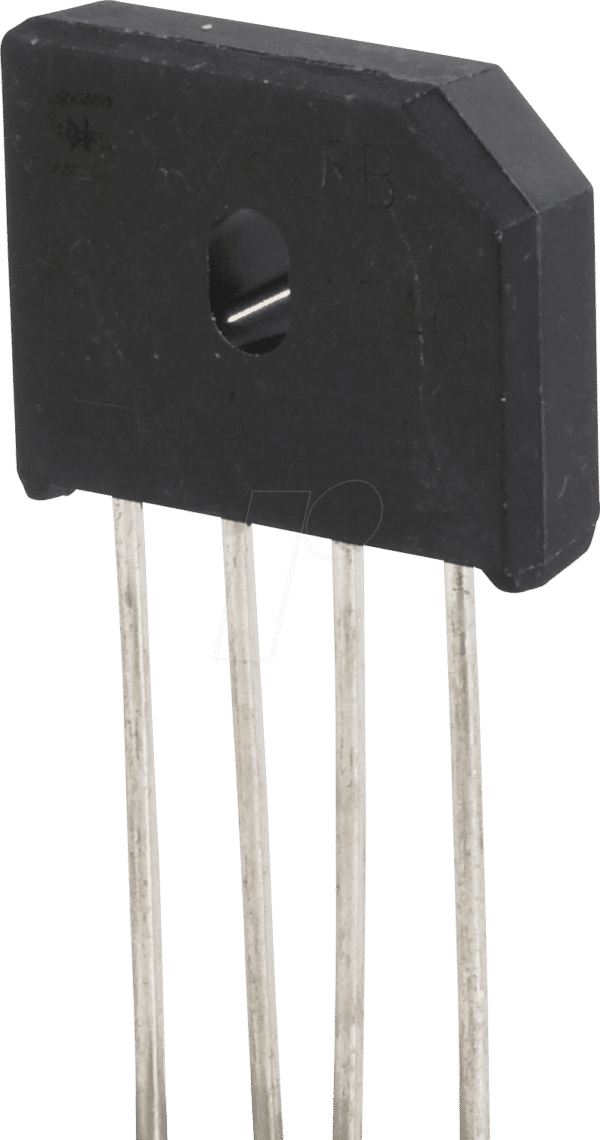

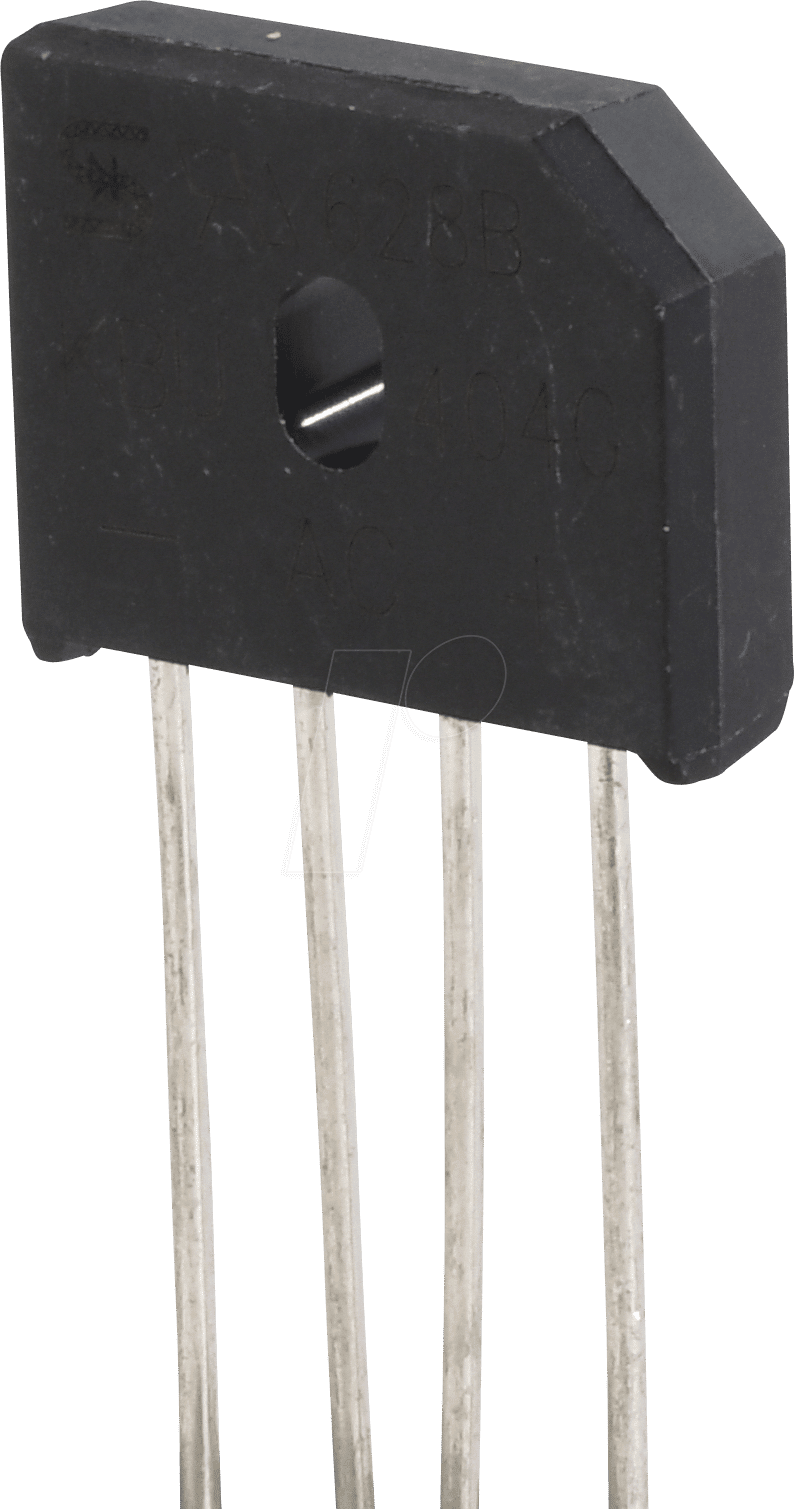

Effiziente Wechselstromumwandlung mit dem KBU404G TSC Brückengleichrichter
Der KBU404G TSC Brückengleichrichter ist die ideale Lösung für Entwickler, Ingenieure und Elektronikenthusiasten, die eine zuverlässige und leistungsfähige Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) benötigen. Dieses hochintegrierte Bauteil löst das Problem der Notwendigkeit diskreter Dioden für die Gleichrichtung und bietet eine kompakte, effiziente und kostengünstige Alternative für eine Vielzahl von Stromversorgungsanwendungen.
Überlegene Leistung und Zuverlässigkeit des KBU404G TSC
Im Vergleich zu Standard-Gleichrichtungslösungen, die oft aus vier einzelnen Dioden bestehen, bietet der KBU404G TSC Brückengleichrichter eine signifikant höhere Integration. Dies reduziert nicht nur die Komplexität der Schaltung und den Platzbedarf auf der Platine, sondern minimiert auch potenzielle Fehlerquellen und verbessert die Gesamtzuverlässigkeit. Die speziell für hohe Ströme und Spannungen entwickelte Technologie gewährleistet eine stabile und verlustarme Gleichrichtung, was ihn zur überlegenen Wahl für anspruchsvolle Projekte macht.
Schlüsselvorteile des KBU404G TSC Brückengleichrichters
- Kompakte Bauform: Integriert vier Gleichrichterdioden in einem einzigen Gehäuse, was Platzeinsparungen ermöglicht und die Montage vereinfacht.
- Hohe Sperrspannung: Mit einer maximalen Sperrspannung von 400 V eignet er sich für Anwendungen, bei denen höhere Spannungsspitzen auftreten können.
- Robuste Strombelastbarkeit: Die Nennstromstärke von 4 A erlaubt den Einsatz in einer breiten Palette von Stromversorgungen, von kleineren Geräten bis hin zu anspruchsvolleren Systemen.
- Effiziente Gleichrichtung: Minimale Durchlassspannung und geringe Verlustleistung sorgen für eine effiziente Energieumwandlung und reduzieren die Wärmeentwicklung.
- Integrierter Überspannungsschutz: Bietet eine verbesserte Widerstandsfähigkeit gegen vorübergehende Spannungsspitzen und schützt nachgeschaltete Komponenten.
- Thermische Stabilität: Konzipiert für einen stabilen Betrieb über einen weiten Temperaturbereich, was die Zuverlässigkeit unter verschiedenen Umgebungsbedingungen gewährleistet.
- Einfache Integration: Standardisierte Pinbelegung erleichtert den Austausch und die Integration in bestehende Schaltungen.
Technische Spezifikationen im Detail
Der KBU404G TSC ist ein elektronisches Bauteil, das speziell für die Gleichrichtung von Wechselstrom entwickelt wurde. Seine Kernfunktion besteht darin, den Wechselstromfluss so zu steuern, dass er in eine Richtung fließt, wodurch ein pulsierender Gleichstrom entsteht, der durch nachgeschaltete Filter geglättet werden kann. Die hohe Sperrspannung von 400 Volt und die Nennstromstärke von 4 Ampere qualifizieren ihn für den Einsatz in einem breiten Spektrum von Stromversorgungsmodulen, einschließlich Schaltnetzteilen, linearen Netzteilen und Spannungsreglerschaltungen.
Anwendungsgebiete des KBU404G TSC Brückengleichrichters
Die Vielseitigkeit des KBU404G TSC macht ihn zu einer unverzichtbaren Komponente in zahlreichen elektronischen Geräten und Systemen. Seine Robustheit und Leistungsfähigkeit ermöglichen den Einsatz in Bereichen, in denen eine zuverlässige Gleichstromversorgung kritisch ist:
- Netzteile und Stromversorgungsmodule: Grundstein für die Umwandlung des Netzwechselstroms in Gleichstrom für eine Vielzahl von Geräten.
- Audio- und Verstärkerschaltungen: Liefert die notwendige Gleichspannung für den Betrieb von Verstärkern und anderen Audiokomponenten.
- Industrielle Steuerungen: Gewährleistet eine stabile Stromversorgung für elektronische Steuerungen und Automatisierungssysteme.
- Beleuchtungssysteme: Ermöglicht den Betrieb von LED-Treibern und anderen Gleichstrom-basierten Beleuchtungslösungen.
- Ladegeräte: Dient als Kernkomponente in Ladegeräten für Akkus und Batterien.
- Labor- und Messgeräte: Bietet eine zuverlässige Stromquelle für präzise Messinstrumente.
- DIY-Elektronikprojekte: Eine zugängliche und leistungsstarke Option für Hobbyisten und Maker.
Produktmerkmale und Konstruktion
Der KBU404G TSC zeichnet sich durch eine sorgfältige Konstruktion aus, die auf Langlebigkeit und optimale Leistung ausgelegt ist. Das Gehäusematerial ist robust und dient gleichzeitig als Kühlkörper, um die Wärmeableitung zu unterstützen. Die internen Diodenchips sind aus hochwertigen Halbleitermaterialien gefertigt und für eine lange Lebensdauer optimiert. Die Anschlusspins sind robust und für eine sichere Lötverbindung konzipiert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Modellbezeichnung | KBU404G TSC |
| Maximale Sperrspannung (Vrrm) | 400 V |
| Maximaler Gleichrichtungsstrom (Io) | 4 A |
| Gehäusetyp | KBU (Kunststoff-Gehäuse mit integriertem Kühlkörper) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Spitzenstrombelastbarkeit (Ifsm) | 100 A (1 Zyklus, 50 Hz) |
| Durchlassspannungsabfall (Vf) | Typischerweise < 1.1 V bei 4 A |
| Material der Halbleiterchips | Hochwertiges Silizium |
| Pin-Konfiguration | Standardisierte 4-Pin-Anordnung für AC-Eingänge, +DC-Ausgang, -DC-Ausgang |
Tiefergehende technische Betrachtung der Gleichrichtungsfunktion
Die Funktion eines Brückengleichrichters wie dem KBU404G TSC basiert auf der Anordnung von vier Dioden, die einen Strompfad für jede Halbwelle des anliegenden Wechselstroms bereitstellen. Während der positiven Halbwelle des Eingangssignals leiten zwei Dioden den Strom zum DC-Ausgang. Während der negativen Halbwelle, wenn die Polarität des Wechselstroms umkehrt, leiten die anderen beiden Dioden den Strom, sodass die Richtung des Stromflusses am DC-Ausgang gleich bleibt. Dieses Prinzip der Vollweggleichrichtung ist entscheidend für die Schaffung einer stabilen Gleichspannungsversorgung. Die Auswahl des KBU404G TSC gewährleistet, dass diese Umwandlung mit minimalen Energieverlusten erfolgt. Der Durchlassspannungsabfall (Vf) ist ein kritischer Parameter, der die Effizienz direkt beeinflusst. Ein niedriger Vf-Wert bedeutet, dass weniger Energie in Wärme umgewandelt wird, was zu einer höheren Gesamteffizienz des Stromversorgungssystems führt. Bei 4 Ampere beträgt der typische Vf-Wert des KBU404G TSC weniger als 1,1 Volt, was für diese Stromstärke ein exzellenter Wert ist.
Vergleich mit Einzelkomponenten-Gleichrichtern
Die Verwendung eines integrierten Brückengleichrichters wie dem KBU404G TSC bietet gegenüber der Verwendung von vier separaten Dioden signifikante Vorteile. Erstens reduziert die Integration die Anzahl der Lötpunkte und Bauteile auf der Leiterplatte, was die Herstellungskosten senkt und die Zuverlässigkeit erhöht, da weniger potenzielle Fehlerquellen vorhanden sind. Zweitens ist die thermische Anbindung der Dioden innerhalb eines einzigen Gehäuses oft besser, was zu einer gleichmäßigeren Wärmeableitung und einem stabileren Betrieb führt. Drittens ist die Pinbelegung standardisiert, was den Austausch und die Wartung erleichtert. Die Surge-Strombelastbarkeit (Ifsm) von 100 A bei einer einzelnen Halbwelle ist ein Indikator für die Fähigkeit des Brückengleichrichters, kurzzeitige Überlastungen oder Einschaltströme ohne Beschädigung zu überstehen. Dies ist ein wichtiger Aspekt für die Robustheit von Stromversorgungen.
Wichtige Überlegungen zur Installation und Kühlung
Obwohl der KBU404G TSC über ein integriertes Gehäuse mit Kühlkörperfunktion verfügt, ist für den Betrieb bei der maximalen Strombelastung von 4 Ampere eine zusätzliche Kühlung zu empfehlen, um die Betriebstemperatur innerhalb sicherer Grenzen zu halten. Dies kann durch eine geeignete Platzierung auf der Leiterplatte, die Verwendung von Kühlkörpern oder eine aktive Luftzirkulation im Gehäuse des Endgeräts erreicht werden. Die korrekte Pinbelegung ist entscheidend: Die beiden mittleren Pins sind für den AC-Eingang vorgesehen, während die beiden äußeren Pins den positiven und negativen Gleichstromausgang liefern. Eine falsche Verdrahtung kann zu einer Beschädigung des Bauteils oder der angeschlossenen Schaltung führen.
FAQ – Häufig gestellte Fragen zu KBU404G TSC – Brückengleichrichter, 400 V, 4 A
Was ist die Hauptfunktion eines Brückengleichrichters wie des KBU404G TSC?
Die Hauptfunktion des KBU404G TSC Brückengleichrichters ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC). Er ermöglicht die Steuerung des Stromflusses, sodass er in einer einzigen Richtung fließt, was für den Betrieb vieler elektronischer Geräte notwendig ist.
Für welche Art von Anwendungen ist der KBU404G TSC Brückengleichrichter am besten geeignet?
Der KBU404G TSC ist ideal für eine breite Palette von Anwendungen, darunter Netzteile, Schaltnetzteile, Audioverstärker, industrielle Steuerungen, Ladegeräte und allgemeine Elektronikprojekte, bei denen eine zuverlässige und leistungsfähige Gleichrichtung von Wechselstrom benötigt wird.
Was bedeutet die Angabe „400 V“ bei diesem Brückengleichrichter?
„400 V“ bezieht sich auf die maximale Sperrspannung (Vrrm) des Brückengleichrichters. Dies ist die höchste Spannung, die in Sperrrichtung angelegt werden kann, ohne dass das Bauteil Schaden nimmt. Diese hohe Spannung macht ihn für Anwendungen geeignet, bei denen höhere Spannungsspitzen auftreten können.
Was bedeutet die Angabe „4 A“ bei diesem Brückengleichrichter?
„4 A“ gibt den maximalen Gleichrichtungsstrom (Io) an, den der Brückengleichrichter kontinuierlich verarbeiten kann. Dies ist ein wichtiger Parameter zur Bestimmung der Leistungsfähigkeit des Bauteils für eine spezifische Anwendung.
Ist eine zusätzliche Kühlung für den KBU404G TSC Brückengleichrichter notwendig?
Obwohl das Gehäuse des KBU404G TSC eine gewisse Wärmeableitung ermöglicht, wird für den Betrieb bei der maximalen Strombelastung von 4 A oder in Umgebungen mit hohen Temperaturen eine zusätzliche Kühlung (z.B. durch Kühlkörper oder Lüfter) empfohlen, um die Betriebstemperatur zu optimieren und die Lebensdauer des Bauteils zu verlängern.
Wie unterscheidet sich der KBU404G TSC von vier einzelnen Dioden?
Der KBU404G TSC ist ein integrierter Brückengleichrichter, der die Funktion von vier einzelnen Dioden in einem einzigen Gehäuse vereint. Dies reduziert die Komplexität der Schaltung, spart Platz auf der Leiterplatte und minimiert potenzielle Fehlerquellen, was zu einer höheren Zuverlässigkeit und einfacheren Montage führt.
Welche Bedeutung hat der Durchlassspannungsabfall (Vf) für den KBU404G TSC?
Der Durchlassspannungsabfall (Vf) gibt an, wie viel Spannung über dem Gleichrichter abfällt, wenn Strom fließt. Ein niedriger Vf-Wert, wie beim KBU404G TSC (typischerweise < 1.1 V bei 4 A), bedeutet eine geringere Energieverlustleistung in Form von Wärme und somit eine höhere Effizienz der Stromversorgung.
