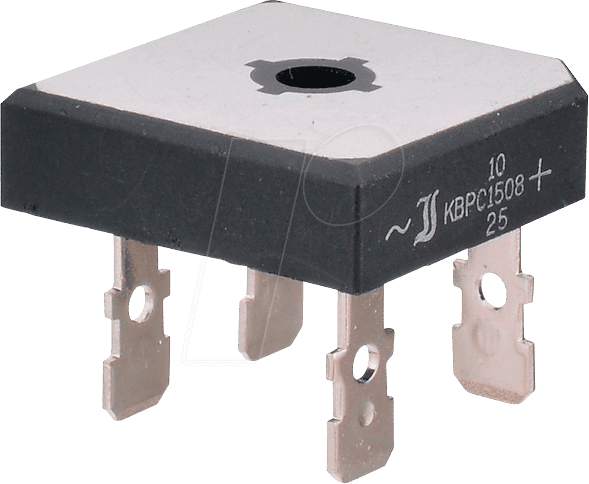

Hochleistungs-Brückengleichrichter KBPC10-15-2501FP: Zuverlässige Energieumwandlung für anspruchsvolle Anwendungen
Für Ingenieure, Entwickler und Techniker, die eine robuste und effiziente Umwandlung von Wechselstrom (AC) in Gleichstrom (DC) benötigen, bietet der KBPC10-15-2501FP Brückengleichrichter eine überlegene Lösung. Dieses Bauteil schließt die Lücke zwischen unregulierten AC-Quellen und DC-basierten Schaltungen, indem es eine konstant hohe Strombelastbarkeit und Spannungsfestigkeit von 100V bei 25A gewährleistet. Er ist die ideale Wahl für Anwendungen, bei denen Zuverlässigkeit und Leistungsfähigkeit unter Dauerlast entscheidend sind.
Die überlegene Wahl: KBPC10-15-2501FP im Detail
Der KBPC10-15-2501FP Brückengleichrichter setzt sich von Standardkomponenten durch seine optimierte Konstruktion und Materialauswahl ab. Er wurde entwickelt, um die Herausforderungen typischer Stromversorgungsanforderungen zu meistern, bei denen Überlastungen, Spannungsspitzen und thermische Belastungen an der Tagesordnung sind. Im Gegensatz zu weniger leistungsfähigen oder diskreten Gleichrichterlösungen bietet er eine integrierte, hochzuverlässige Lösung, die Platz spart und die Komplexität der Schaltungsentwicklung reduziert.
Kernkompetenzen und Anwendungsbereiche
Die primäre Funktion des KBPC10-15-2501FP ist die Gleichrichtung von Wechselstrom in einer Vollwegschaltung. Seine Fähigkeit, Ströme bis zu 25 Ampere bei einer Sperrspannung von bis zu 100 Volt zu verarbeiten, macht ihn für eine breite Palette von industriellen und kommerziellen Anwendungen prädestiniert. Dazu gehören:
- Stromversorgungen für Industrieanlagen: Effiziente Umwandlung für Maschinensteuerungen, Prozessautomatisierung und Prüfgeräte.
- Audio- und Verstärkersysteme: Bereitstellung einer stabilen DC-Stromversorgung für professionelle Audioequipment und Hi-Fi-Anlagen, wo niedrige Verzerrungen und hohe Leistung gefordert sind.
- Ladegeräte und Batterieladesysteme: Zuverlässige Gleichrichtung für das Aufladen von Batterien in industriellen Fahrzeugen, Notstromversorgungen und Elektrofahrzeugen.
- Beleuchtungssysteme: Stromversorgung für Hochleistungs-LED-Treiber und industrielle Beleuchtungsanwendungen, die eine konstante DC-Quelle benötigen.
- Schweißgeräte und industrielle Netzteile: Robustheit und hohe Stromtragfähigkeit für anspruchsvolle Schweißanwendungen und benutzerdefinierte Netzteile.
- Motorsteuerungen: Glatte Gleichstromversorgung für DC-Motoren in industriellen Robotik- und Automatisierungssystemen.
Technische Spezifikationen und Konstruktionsvorteile
Die Konstruktion des KBPC10-15-2501FP Brückengleichrichters ist auf maximale Effizienz, Zuverlässigkeit und Langlebigkeit ausgelegt. Die Verwendung hochwertiger Halbleitermaterialien minimiert den Durchlasswiderstand und somit Leistungsverluste. Die robuste Bauweise mit gut konzipierten Anschlüssen gewährleistet eine sichere und stabile elektrische Verbindung, auch unter mechanischer Belastung. Die Wärmeableitung wurde optimiert, um die Betriebstemperaturen auch bei hoher Last niedrig zu halten, was die Lebensdauer des Bauteils signifikant verlängert und die Wahrscheinlichkeit von thermischem Durchgehen reduziert.
Leistungsmerkmale im Überblick
Der KBPC10-15-2501FP zeichnet sich durch mehrere Schlüsselmerkmale aus, die ihn zu einer erstklassigen Wahl für professionelle Anwendungen machen:
- Hohe Stromtragfähigkeit: Mit 25A Nennstrom kann das Bauteil auch anspruchsvolle Lasten bewältigen.
- Hohe Sperrspannung: 100V maximale Sperrspannung (PIV) bietet einen ausreichenden Spielraum für die meisten Netzspannungsanwendungen und Spitzen.
- Geringer Vorwärtsspannungsabfall: Minimiert Energieverluste und reduziert die Wärmeentwicklung.
- Hohe Stoßstromfestigkeit: Ermöglicht das Überstehen kurzzeitiger Überlastungen ohne Beschädigung.
- Robuste Bauweise: Gewährleistet mechanische Stabilität und Langlebigkeit.
- Zuverlässige Leistung: Konstante und stabile Gleichrichtung über einen weiten Temperaturbereich.
- Platzsparendes Design: Die integrierte Brückenschaltung benötigt weniger Platz als diskrete Lösungen.
Produkt-Eigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Typ | Brückengleichrichter |
| Modell | KBPC10-15-2501FP |
| Maximale Rückwärtsspannung (PIV) | 100 V |
| Durchschnittlicher Gleichstrom (If(AV)) | 25 A |
| Spitzen-Stoßstrom (Ifsm) | 300 A (1 Periode, 50/60 Hz) |
| Maximaler Vorwärtsspannungsabfall (Vf) | 1,0 V bei 25 A (pro Diode) |
| Betriebstemperaturbereich (TJ) | -55 °C bis +150 °C |
| Gehäuseform | Metallgehäuse mit Anschlussdrähten (oft TO-3P oder ähnliches für hohe Strombelastbarkeit) |
| Anschlussterminal-Typ | Lötanschluss-Pins für einfache Integration in Leiterplatten oder über Schraubverbindungen bei größeren Varianten. Die genaue Konfiguration ermöglicht eine sichere und verlustarme Verbindung. |
| Herstellungsprozess | Kristallines Silizium, integrierte Schaltungstechnologie. Jede Diode innerhalb des Brückengleichrichters ist sorgfältig gefertigt, um optimale Leistung und Zuverlässigkeit zu gewährleisten. |
| Wärmeleitfähigkeit des Gehäuses | Hohe Wärmeleitfähigkeit, die eine effiziente Wärmeableitung an ein Kühlblech oder die Umgebungsluft ermöglicht, um Überhitzung zu vermeiden. |
Die technische Überlegenheit von KBPC10-15-2501FP
Die Entscheidung für den KBPC10-15-2501FP Brückengleichrichter bedeutet die Wahl eines Bauteils, das entwickelt wurde, um den Widrigkeiten realer Stromversorgungsszenarien standzuhalten. Die Halbleiterchips im Inneren sind auf maximalen Wirkungsgrad und geringe Leckströme optimiert. Die interne Verschaltung als Brückengleichrichter eliminiert die Notwendigkeit von mehreren Einzelkomponenten und spart somit wertvollen Platz auf der Leiterplatte und reduziert die Komplexität der Montage. Die hohe Stoßstromfestigkeit ist ein kritischer Faktor, der die Robustheit gegen transienten Stromspitzen gewährleistet, die bei Schaltvorgängen oder Einschaltströmen auftreten können. Dies schützt nachgeschaltete Komponenten und erhöht die Gesamtzuverlässigkeit des Systems.
Umfassende Integration in Ihre Schaltung
Die Anschlussterminals des KBPC10-15-2501FP sind so konzipiert, dass sie eine sichere und elektrisch leitfähige Verbindung gewährleisten. Abhängig von der genauen Gehäusevariante können dies Lötösen oder robuste Schraubklemmen sein, die eine einfache und zuverlässige Integration in Ihre Stromversorgungsschaltung ermöglichen. Die thermische Anbindung ist ebenfalls entscheidend; für Anwendungen, die die volle Stromtragfähigkeit von 25A nutzen, ist die Montage auf einem geeigneten Kühlkörper unerlässlich. Dies gewährleistet, dass die Betriebstemperatur innerhalb der zulässigen Grenzen bleibt und die Langlebigkeit des Bauteils maximiert wird.
FAQ – Häufig gestellte Fragen zu KBPC10-15-2501FP – Brückengleichrichter, 100 V, 25 A
Was sind die Hauptvorteile der Verwendung eines Brückengleichrichters wie dem KBPC10-15-2501FP gegenüber diskreten Dioden?
Die Verwendung eines integrierten Brückengleichrichters wie dem KBPC10-15-2501FP bietet mehrere Vorteile gegenüber der Verwendung von vier einzelnen Dioden. Erstens spart er Platz auf der Leiterplatte und reduziert die Komplexität der Verdrahtung. Zweitens sind die internen Verbindungen optimiert, um geringe parasitäre Effekte und eine bessere Wärmeableitung zu erzielen. Dies führt zu einer höheren Zuverlässigkeit und oft zu einer besseren Gesamtleistung.
Ist der KBPC10-15-2501FP für den Einsatz in Netzteilen für den industriellen Einsatz geeignet?
Ja, der KBPC10-15-2501FP ist aufgrund seiner hohen Stromtragfähigkeit (25A), Spannungsfestigkeit (100V) und robusten Bauweise hervorragend für industrielle Netzteile geeignet. Seine Fähigkeit, auch unter Dauerlast zuverlässig zu arbeiten, macht ihn zu einer ausgezeichneten Wahl für Anwendungen, die eine konstante und stabile Gleichstromversorgung erfordern.
Welche Maßnahmen sind erforderlich, um die Wärmeableitung des KBPC10-15-2501FP zu gewährleisten?
Für eine optimale Leistung und Langlebigkeit ist bei der Auslegung der Schaltung eine angemessene Wärmeableitung entscheidend. Bei voller Auslastung (25A) ist die Montage des Brückengleichrichters auf einem geeigneten Kühlkörper unerlässlich. Die Auswahl des Kühlkörpers hängt von der maximalen Umgebungstemperatur und den spezifischen Leistungsverlusten ab. Eine gute Luftzirkulation um den Kühlkörper herum ist ebenfalls vorteilhaft.
Kann der KBPC10-15-2501FP kurzzeitige Spannungsspitzen oder Überstromsituationen überstehen?
Der KBPC10-15-2501FP verfügt über eine hohe Stoßstromfestigkeit (Ifsm von 300A für 1 Periode), was bedeutet, dass er kurzzeitige Überstromereignisse ohne Beschädigung überstehen kann. Dies ist eine wichtige Eigenschaft für die Zuverlässigkeit in dynamischen Stromversorgungsanwendungen. Dennoch sollte die Schaltung so ausgelegt sein, dass solche Spitzen minimiert werden, um die Lebensdauer des Bauteils nicht unnötig zu belasten.
Welche Arten von Schaltungen können mit dem KBPC10-15-2501FP realisiert werden?
Der KBPC10-15-2501FP ist ideal für die Realisierung von Vollweggleichrichterschaltungen. Dies ist die gebräuchlichste Konfiguration in Stromversorgungen, da sie die verfügbare Energie der Wechselstromquelle am effizientesten nutzt und eine geglättete Gleichspannung liefert, die weiter verarbeitet werden kann, z.B. durch Spannungsregler.
Gibt es besondere Anforderungen an die Montage des KBPC10-15-2501FP?
Die Montage erfordert eine sorgfältige Betrachtung der elektrischen und thermischen Aspekte. Stellen Sie sicher, dass die Anschlusspins sauber und frei von Verunreinigungen sind, um eine gute elektrische Verbindung zu gewährleisten. Bei der Montage auf einem Kühlkörper sollte eine geeignete Wärmeleitpaste verwendet werden, um den thermischen Übergang zu optimieren. Die mechanische Befestigung sollte stabil sein, um Vibrationen zu widerstehen.
Wie beeinflusst der Vorwärtsspannungsabfall die Effizienz des Systems?
Der Vorwärtsspannungsabfall (Vf) eines Brückengleichrichters repräsentiert die Energiemenge, die beim Durchfluss von Strom in Durchlassrichtung verloren geht. Ein niedriger Vf, wie er beim KBPC10-15-2501FP mit typischerweise 1,0V bei 25A gegeben ist, bedeutet eine höhere Effizienz. Weniger Energie wird in Wärme umgewandelt, was die Kühlungsanforderungen reduziert und die Stromversorgung insgesamt effizienter macht.
