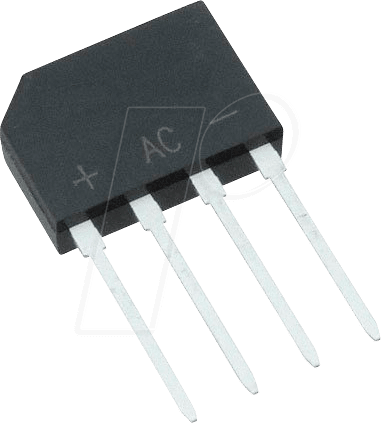

KBP201 – Flach-Brückengleichrichter, 100 Vrrm, 2 A, Raster 3,5mm

KBP201 – Der leistungsstarke Flach-Brückengleichrichter für Ihre anspruchsvollen Schaltungen

Wenn es um die zuverlässige Umwandlung von Wechselstrom in Gleichstrom geht, ist der KBP201 Flach-Brückengleichrichter die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität und Leistung legen. Dieses Bauteil schließt die Lücke zwischen einfachen Dioden und komplexeren Gleichrichterschaltungen und bietet eine kompakte, effiziente und kostengünstige Möglichkeit, Ihre Elektronikprojekte mit sauberem Gleichstrom zu versorgen.

Unerreichte Zuverlässigkeit und Leistung

Der KBP201 setzt neue Maßstäbe in Bezug auf Zuverlässigkeit und Leistung im Bereich der Brückengleichrichter. Im Gegensatz zu herkömmlichen Lösungen, die oft Kompromisse bei der Spannungsfestigkeit oder Strombelastbarkeit eingehen, liefert der KBP201 mit seinen 100 Vrrm (Peak Repetitive Reverse Voltage) eine bemerkenswerte Spannungsreserve, die ihn auch unter anspruchsvollen Betriebsbedingungen sicher agieren lässt. Die Strombelastbarkeit von 2 A ermöglicht den Einsatz in einer Vielzahl von Anwendungen, von kleinen Netzteilen bis hin zu anspruchsvolleren Lasten.

Herausragende Vorteile des KBP201

• Hohe Spannungsfestigkeit: Mit 100 Vrrm ist der KBP201 gegen Spannungsspitzen bestens gewappnet und gewährleistet einen sicheren Betrieb auch bei Lastwechseln oder Netzschwankungen.
• Effiziente Stromversorgung: Die Fähigkeit, bis zu 2 Ampere Gleichstrom zu liefern, macht ihn zu einer vielseitigen Komponente für eine breite Palette von Schaltungen und Geräten.
• Kompakte Bauform: Der Flachaufbau und der präzise Raster von 3,5 mm ermöglichen eine platzsparende Integration in Leiterplatten, was besonders in kompakten Geräten von Vorteil ist.
• Zuverlässige Gleichrichtung: Als Brückengleichrichter bietet er eine vollständige Wellengleichrichtung mit geringem Spannungsabfall, was zu einer effizienteren Energieübertragung führt.
• Langlebigkeit: Hochwertige Materialien und sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer und minimale Ausfallraten, selbst bei kontinuierlicher Beanspruchung.
• Breiter Einsatzbereich: Ideal für Netzteile, Ladeelektronik, Spannungsregler und diverse industrielle Steuerungen, wo eine stabile Gleichstromversorgung unerlässlich ist.
• Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis, indem er die Notwendigkeit von diskreten Dioden und deren Verkabelung eliminiert.

Technische Spezifikationen im Detail

Der KBP201 ist ein Schlüsselbaustein für jede Anwendung, die eine präzise und robuste Gleichrichtung erfordert. Seine technischen Merkmale sind darauf ausgelegt, maximale Performance und Zuverlässigkeit zu bieten.

Merkmal	Beschreibung
Typ	Flach-Brückengleichrichter
Maximale Sperrspitzenspannung (Vrrm)	100 V – Bietet eine signifikante Reserve für eine breite Palette von Netzspannungen und induktiven Lasten.
Maximaler Gleichrichtstrom (If)	2 A – Ausreichend für die meisten leichten bis mittleren Stromversorgungsanwendungen.
Gehäusebauform	Flach mit einem präzisen Raster von 3,5 mm – Ermöglicht dichte Bestückung und einfache Montage auf Standard-Leiterplatten.
Anschlusstyp	Through-Hole (THT) – Gewährleistet eine sichere und mechanisch stabile Verbindung.
Betriebstemperaturbereich	Standardbereiche für Halbleiterbauteile (typischerweise -55°C bis +150°C) – Geeignet für diverse Umgebungsbedingungen.
Interner Aufbau	Voll integrierte Brückenschaltung aus vier Siliziumdioden – Reduziert die Anzahl externer Komponenten und vereinfacht das Schaltungsdesign.
Anwendungsgebiete	Universell einsetzbar in Netzteilen, DC/DC-Wandlern, Ladegeräten, Motorsteuerungen und vielen anderen Schaltungen, die eine AC zu DC Umwandlung benötigen.

Präzision und Materialgüte

Die Qualität eines elektronischen Bauteils beginnt bei seinen fundamentalen Eigenschaften. Der KBP201 ist aus hochwertigen Halbleitermaterialien gefertigt, die eine optimale Leitfähigkeit und minimale Verluste während des Gleichrichtungsprozesses gewährleisten. Das verwendete Silizium im Chipdesign ist speziell auf diese Anwendung optimiert, um eine hohe Effizienz und Zuverlässigkeit zu erzielen. Die Gehäusematerialien sind robust und hitzebeständig, was die Langlebigkeit des Bauteils auch unter thermischer Belastung sicherstellt. Der geringe Durchlassspannungabfall pro Diode trägt zusätzlich zur Energieeffizienz des Gesamtsystems bei, indem er Energieverluste minimiert.

Optimale Integration in Ihre Schaltung

Die Konstruktion des KBP201 mit seinem flachen Profil und dem standardisierten Rastermaß von 3,5 mm ist ein entscheidender Vorteil für das Schaltungsdesign. Dieses Layout ermöglicht eine kompakte Bestückung von Leiterplatten, was in der modernen Elektronikentwicklung, wo Platz oft eine kritische Ressource ist, von unschätzbarem Wert ist. Die Durchsteckmontage (Through-Hole Technology – THT) sorgt für eine stabile mechanische Verbindung, die Vibrationen und mechanischen Belastungen standhält. Dies ist besonders wichtig in Umgebungen, in denen Zuverlässigkeit oberste Priorität hat, wie z.B. in industriellen Steuerungen oder robusten Energieversorgungen.

Anwendungsgebiete: Wo der KBP201 glänzt

Der KBP201 ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen seine Stärken ausspielt. Seine spezifischen Eigenschaften machen ihn zur ersten Wahl für:

• Universelle Netzteile: Ob für Prototypen, Kleinserien oder als Standardkomponente, der KBP201 wandelt AC-Eingänge effizient in die benötigte Gleichspannung um.
• Ladegeräte und Batteriemanagementsysteme: Sorgen Sie für eine stabile und zuverlässige Stromversorgung zum Aufladen von Akkus in einer Vielzahl von Geräten.
• DIY-Elektronik und Hobbyprojekte: Vereinfachen Sie Ihre Schaltungen und erhöhen Sie die Zuverlässigkeit Ihrer Kreationen mit diesem leistungsfähigen Brückengleichrichter.
• Industrielle Steuerungs- und Automatisierungstechnik: In Umgebungen, die Robustheit und Langlebigkeit erfordern, bietet der KBP201 eine stabile Grundlage für Stromversorgungen.
• Kfz-Elektronik: Dort, wo Schwankungen in der Bordspannung auftreten können, bietet die hohe Vrrm des KBP201 zusätzliche Sicherheit.
• Audio- und Videogeräte: Gewährleisten Sie eine saubere Gleichstromversorgung für empfindliche Audio- und Videokomponenten.
• Mess- und Prüfgeräte: Präzise und stabile Stromversorgungen sind entscheidend für genaue Messergebnisse.

FAQ – Häufig gestellte Fragen zu KBP201 – Flach-Brückengleichrichter, 100 Vrrm, 2 A, Raster 3,5mm

Was bedeutet Vrrm und warum ist es wichtig?

Vrrm steht für Peak Repetitive Reverse Voltage und bezeichnet die maximale Spannung, die der Gleichrichter in Sperrrichtung wiederholt verkraften kann, ohne beschädigt zu werden. Eine höhere Vrrm, wie die 100 V des KBP201, bietet eine größere Sicherheitspanne und schützt das Bauteil vor Überspannungen im Netz oder durch induktive Lasten.

Kann der KBP201 für höhere Stromstärken als 2 A verwendet werden?

Nein, die maximale Strombelastbarkeit des KBP201 beträgt 2 A. Für Anwendungen, die höhere Ströme erfordern, müssen entsprechend dimensionierte Brückengleichrichter oder parallele Schaltungen mit Kühlung in Betracht gezogen werden.

Welche Art von Kühlung wird für den KBP201 empfohlen?

Bei Nennstrom und üblichen Umgebungstemperaturen ist in der Regel keine zusätzliche Kühlung erforderlich. Bei Dauerbetrieb nahe der maximalen Strombelastung oder bei erhöhten Umgebungstemperaturen kann jedoch eine zusätzliche Kühlkörpermontage oder eine gute Luftzirkulation auf der Leiterplatte die Lebensdauer und Zuverlässigkeit des Bauteils optimieren.

Wie wird der KBP201 auf der Leiterplatte montiert?

Der KBP201 ist für die Durchsteckmontage (Through-Hole Technology – THT) konzipiert. Die Anschlussdrähte werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet.

Ist der KBP201 für den Einsatz in Niederspannungsanwendungen geeignet?

Ja, absolut. Obwohl der KBP201 eine hohe Spannungsfestigkeit aufweist, funktioniert er auch problemlos in Niederspannungsanwendungen. Seine Effizienz und geringer Spannungsabfall machen ihn auch hier zu einer guten Wahl.

Was ist der Vorteil der Brückengleichrichter-Schaltung im Vergleich zu einzelnen Dioden?

Ein Brückengleichrichter integriert vier Dioden in einem einzigen Bauteil, was zu einer vollständigen Wellengleichrichtung führt. Dies spart Platz auf der Leiterplatte, reduziert die Anzahl der benötigten Komponenten und vereinfacht das Schaltungsdesign erheblich im Vergleich zur diskreten Verwendung von vier einzelnen Dioden.

Welche Arten von Wechselspannungen kann der KBP201 verarbeiten?

Der KBP201 ist dafür ausgelegt, Wechselspannungen zu verarbeiten, deren RMS-Wert so bemessen ist, dass die Spitzenwerte, unter Berücksichtigung der Vrrm, nicht überschritten werden. Bei einer Vrrm von 100 V können typischerweise Wechselspannungen bis zu etwa 70 V RMS verarbeitet werden, wobei immer die jeweiligen Schaltungsparameter und Lastbedingungen berücksichtigt werden müssen.

Marke	DIYI
