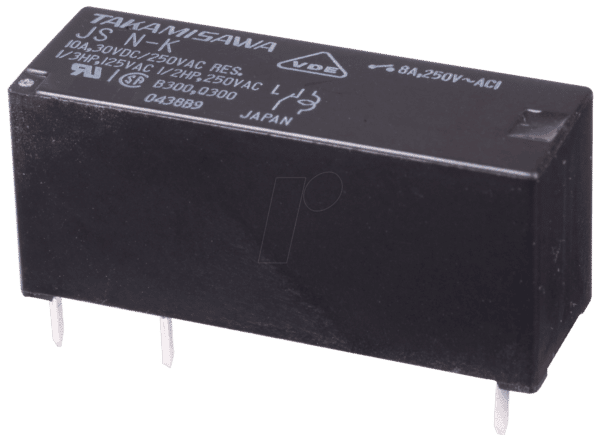

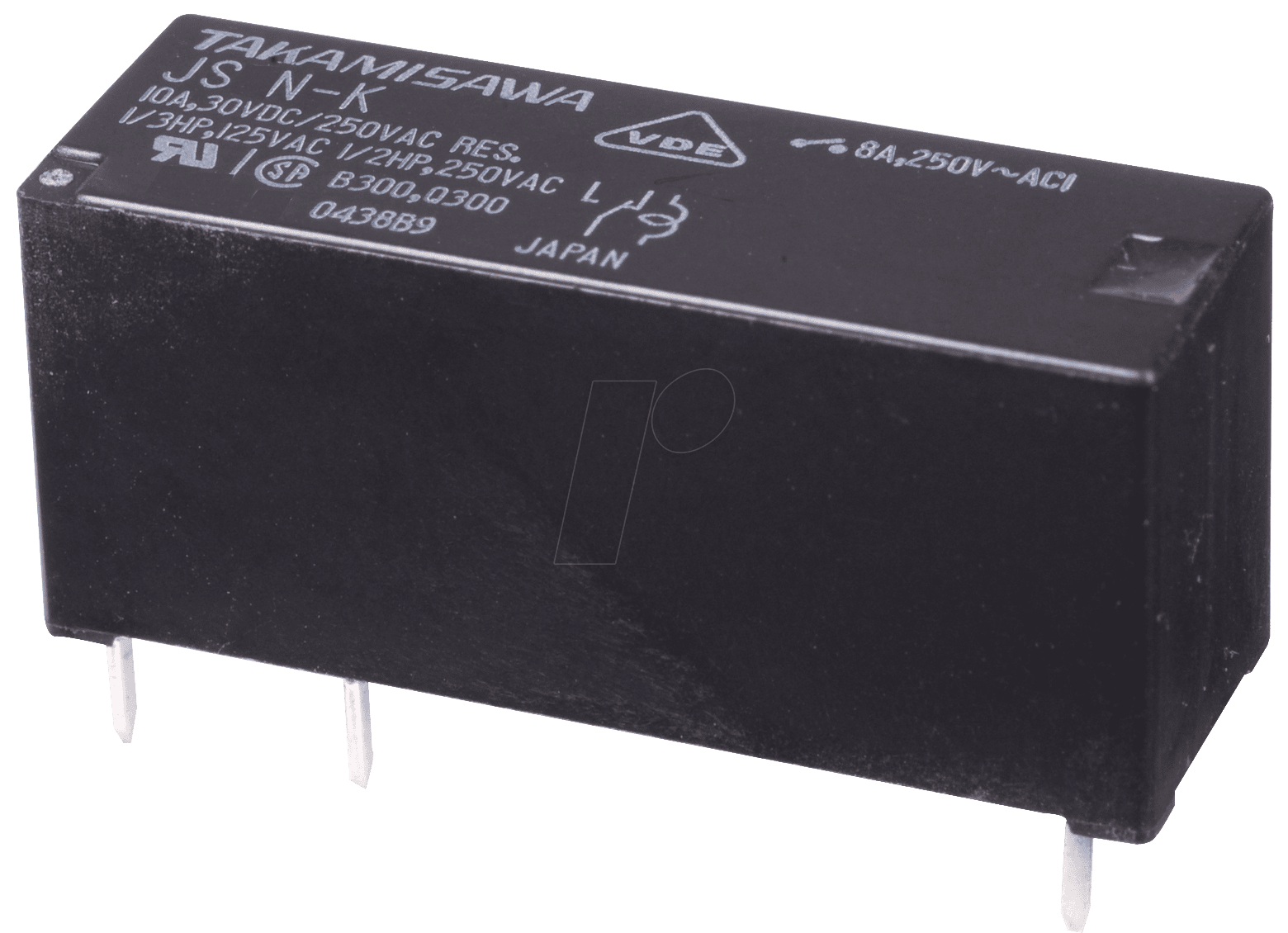

JS 24 MN KT – Miniatur Leistungsrelais JS: Präzise Schaltfunktion für anspruchsvolle Anwendungen
Das JS 24 MN KT – Miniatur Leistungsrelais JS mit 24V Betriebsspannung und einem Schließerkontakt (1 Schließer) ist die ideale Lösung für alle, die eine zuverlässige und kompakte Schalteinheit für ihre elektrischen Systeme benötigen. Dieses Relais wurde entwickelt, um Steueraufgaben präzise und effizient zu übernehmen, insbesondere dort, wo Platzbeschränkungen eine Rolle spielen, aber dennoch hohe Schaltströme bis 8A sicher bewältigt werden müssen. Es ist konzipiert für Ingenieure, Techniker und Hobbyisten, die Wert auf Langlebigkeit, Stabilität und eine unkomplizierte Integration legen.
Zuverlässigkeit und Leistung im Miniaturformat
In der Welt der Elektrotechnik und Automatisierung ist Zuverlässigkeit das A und O. Das JS 24 MN KT – Miniatur Leistungsrelais JS zeichnet sich durch seine robuste Bauweise und die hohe Schaltleistung von 8 Ampere aus, was es zu einer überlegenen Wahl gegenüber Standard-Miniaturrelais macht, die oft bei höheren Lasten an ihre Grenzen stoßen oder schnellerem Verschleiß unterliegen. Die 24V Betriebsspannung ist ein gängiger Standard in vielen industriellen und automobilen Anwendungen, was die Integration erleichtert. Der einzelne Schließerkontakt bietet eine klare und einfache Schaltschnittstelle, die Fehlfunktionen minimiert und die Systemübersichtlichkeit erhöht.
Kernvorteile des JS 24 MN KT – Miniatur Leistungsrelais JS
- Hohe Strombelastbarkeit: Mit 8A Schaltstrom meistert dieses Relais auch anspruchsvolle Lasten, die bei kleineren Relais oft ein Problem darstellen.
- Kompakte Bauform: Das Miniaturformat ermöglicht den Einsatz auf engstem Raum, ideal für Platinenmontage oder in Gehäusen mit begrenztem Platzangebot.
- 24V Betriebsspannung: Kompatibel mit den weit verbreiteten 24V-Systemen in Industrie, Automobil und vielen anderen Bereichen.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Integration: Der einzelne Schließerkontakt vereinfacht die Schaltlogik und die Verdrahtung.
- Präzise Schaltfunktion: Sorgt für eine genaue und zuverlässige Steuerung Ihrer elektrischen Verbraucher.
Technische Spezifikationen im Detail
Das JS 24 MN KT – Miniatur Leistungsrelais JS basiert auf einer soliden elektromechanischen Schalttechnologie, die eine physische Trennung der Schaltkreise gewährleistet. Diese Trennung ist entscheidend für die Sicherheit und verhindert unerwünschte Rückkopplungen. Die Spule des Relais ist für eine Ansteuerspannung von 24V DC ausgelegt, was eine effiziente Ansteuerung mit gängigen Netz- oder Batteriespannungen ermöglicht. Der Kontakt ist als Schließer (NO – Normally Open) konzipiert. Das bedeutet, dass der Kontakt im Ruhezustand geöffnet ist und erst schließt, wenn das Relais bestromt wird. Dieser Zustand ist für viele Steuerungsaufgaben von Vorteil, bei denen ein Verbraucher erst bei Anforderung aktiviert werden soll. Die maximale Schaltleistung von 8A erlaubt die Steuerung von Motoren, Beleuchtungssystemen, Heizungen und anderen Lasten, die über die Kapazitäten einfacher Kleinsignalrelais hinausgehen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des JS 24 MN KT – Miniatur Leistungsrelais JS eröffnet zahlreiche Anwendungsbereiche. In der Automatisierungstechnik wird es häufig zur Steuerung von Motoren, Ventilen, Pumpen oder Heizsystemen eingesetzt. Die kompakte Bauform macht es ideal für den Einbau in Schaltschränke oder direkt auf Steuerplatinen, wo es die Ansteuerung von größeren Lasten übernimmt, die nicht direkt von Mikrocontrollern geschaltet werden können. In der Automobilindustrie findet es Anwendung in Beleuchtungssystemen, Lüftersteuerungen oder zur Ansteuerung von Zusatzgeräten. Auch im Bereich der Gebäudetechnik, beispielsweise zur Steuerung von Rollläden, Heizungsventilen oder Beleuchtung, leistet dieses Relais wertvolle Dienste. Selbst im Modellbau oder für anspruchsvolle Hobbyprojekte, bei denen zuverlässige und leistungsfähige Schaltelemente benötigt werden, ist das JS 24 MN KT eine ausgezeichnete Wahl.
Vergleich mit alternativen Lösungen
Im Vergleich zu Halbleiterrelais (Solid State Relais – SSR) bietet das elektromechanische JS 24 MN KT – Miniatur Leistungsrelais JS eine vollständige galvanische Trennung zwischen Steuer- und Lastkreis, was in sicherheitskritischen Anwendungen von unschätzbarem Wert ist. Zudem zeichnen sich elektromechanische Relais durch eine sehr geringe Einschaltstromaufnahme aus und sind unempfindlicher gegenüber Spannungsspitzen und Lastschwankungen. Während SSRs potenziell eine längere Lebensdauer bei sehr hoher Schaltfrequenz haben können, bieten elektromechanische Relais oft eine höhere Robustheit gegenüber transienten Überlastungen und eine klar definierte Schaltcharakteristik, die bei komplexen Systemen vorteilhaft sein kann. Gegenüber einfacheren oder leistungsschwächeren Relais punktet das JS 24 MN KT durch seine spezifisch hohe Schaltstromfähigkeit im kompakten Format, die einen direkteren Einsatz ohne zusätzliche Leistungselektronik ermöglicht.
Verarbeitung und Montage
Die Montage des JS 24 MN KT – Miniatur Leistungsrelais JS ist für Fachleute und versierte Anwender unkompliziert. Es ist typischerweise für die Montage auf einer Leiterplatte (PCB) konzipiert, wobei die Anschlussbeinchen eine sichere Lötverbindung gewährleisten. Eine sorgfältige Lötarbeit ist essentiell, um eine dauerhafte und niederohmige Verbindung zu erzielen, die die hohe Strombelastbarkeit des Relais voll ausschöpfen kann. Achten Sie auf die richtige Flussmittelwahl und die Einhaltung der empfohlenen Löttemperaturen, um eine Beschädigung der Bauteile zu vermeiden. Die 24V Spulenansteuerung sollte über eine stabile Spannungsquelle erfolgen, die in der Lage ist, den Ansteuerstrom zu liefern, auch wenn das Relais bereits gezogen hat. Die Lastseite sollte entsprechend der 8A Nennleistung dimensioniert und abgesichert sein.
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | JS 24 MN KT – Miniatur Leistungsrelais JS |
| Spulenspannung | 24V DC |
| Kontaktart | 1 Schließer (NO – Normally Open) |
| Maximaler Schaltstrom | 8 Ampere (A) |
| Bauform | Miniatur-Relais, für Leiterplattenmontage (SMD/THT je nach genauer Ausführung, hier primär für THT angenommen) |
| Isolationsspannung (typisch) | Hohe Spannungsfestigkeit zwischen Spule und Kontakten zur Gewährleistung der elektrischen Sicherheit |
| Umgebungstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, typisch für industrielle Anwendungen |
| Vibrationsfestigkeit | Konstruktion ausgelegt, um Stößen und Vibrationen standzuhalten, wichtig für mobile und industrielle Umgebungen |
FAQ – Häufig gestellte Fragen zu JS 24 MN KT – Miniatur Leistungsrelais JS, 24V, 1 Schließer , 8A
Kann dieses Relais auch mit anderen Spannungen als 24V betrieben werden?
Nein, das JS 24 MN KT – Miniatur Leistungsrelais JS ist spezifisch für eine Betriebsspannung von 24V DC ausgelegt. Der Betrieb mit anderen Spannungen kann zu Fehlfunktionen, Beschädigung des Relais oder Brandgefahr führen.
Welche Art von Lasten kann ich mit diesem Relais schalten?
Dieses Relais ist für das Schalten von ohmschen Lasten wie Heizwiderständen oder Glühlampen bis 8A ausgelegt. Es eignet sich auch für induktive Lasten wie Motoren oder Spulen, hierbei ist jedoch auf geeignete Schutzmaßnahmen wie Freilaufdioden zu achten, um die Lebensdauer des Relais zu erhöhen.
Ist das Relais für dauerbetriebsfeste Anwendungen geeignet?
Ja, elektromechanische Relais wie das JS 24 MN KT sind generell für den Dauerbetrieb ausgelegt. Die Lebensdauer hängt jedoch von der Schaltfrequenz, der Art der geschalteten Last und den Umgebungsbedingungen ab. Für extrem hohe Schaltfrequenzen sind ggf. Halbleiterrelais besser geeignet.
Was bedeutet „1 Schließer“?
Die Bezeichnung „1 Schließer“ (oft auch als 1 NO – Normally Open bezeichnet) bedeutet, dass das Relais einen Kontaktsatz besitzt, der im Ruhezustand (wenn das Relais nicht bestromt ist) geöffnet ist. Erst wenn die Spule mit der Nennspannung von 24V versorgt wird, schließt dieser Kontakt und ermöglicht den Stromfluss im Lastkreis.
Benötige ich besondere Schutzmaßnahmen für die Spulenansteuerung?
Für die Spulenansteuerung wird eine stabile 24V DC Spannungsquelle benötigt. Je nach Anwendung kann es ratsam sein, die Spule gegen Spannungsspitzen, beispielsweise durch eine kleine Diode parallel zur Spule, zu schützen, insbesondere wenn die Spulenansteuerung durch Schaltelemente mit induktiven Lasten erfolgt.
Ist das Relais für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Das JS 24 MN KT – Miniatur Leistungsrelais JS ist in seiner Standardausführung nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle Ex-geschützte Komponenten erforderlich.
