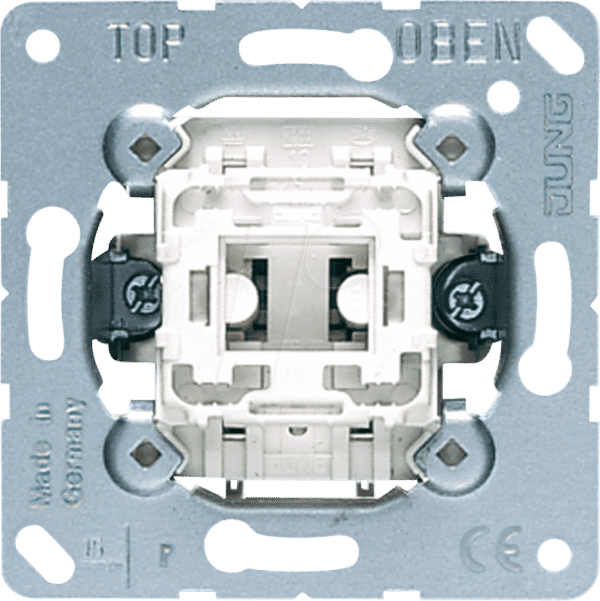

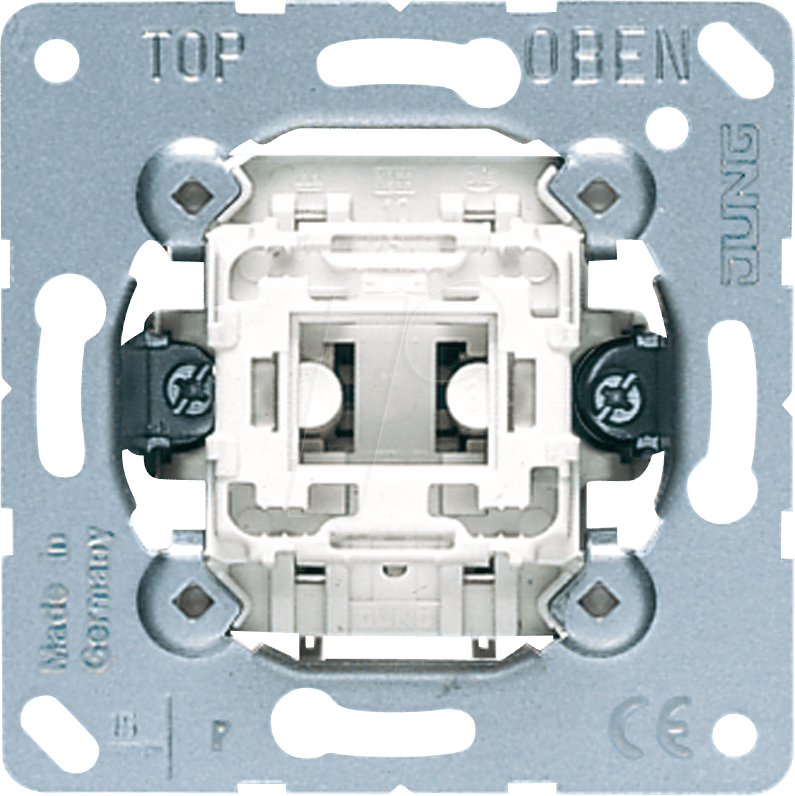

JG 533 U – Präzision und Zuverlässigkeit für Ihre Elektroinstallation
Der JG 533 U – Taster, Wechsler, 1-polig – ist die ultimative Lösung für alle, die eine zuverlässige und präzise Steuerung elektrischer Schaltkreise benötigen. Dieses hochwertige Bauteil wurde speziell für anspruchsvolle Installationen entwickelt, bei denen Langlebigkeit, Sicherheit und Funktionalität im Vordergrund stehen. Ob für die private Hausautomatisierung, gewerbliche Anlagen oder spezialisierte technische Anwendungen – der JG 533 U bietet die überlegene Leistung, die Sie von einem erstklassigen Elektrokomponenten erwarten.
Maximale Schaltleistung und Sicherheit für Ihre Projekte
Der JG 533 U überzeugt durch seine robuste Konstruktion und seine Fähigkeit, Ströme bis zu 10 Ampere bei 250 Volt Wechselspannung sicher zu schalten. Dies macht ihn zur idealen Wahl für eine Vielzahl von Anwendungen, von der Steuerung von Beleuchtungssystemen über die Aktivierung von Motoren bis hin zur Integration in komplexere Schaltanlagen.
- Hohe Stromtragfähigkeit: Mit 10 A Nennstrom bewältigt der JG 533 U auch anspruchsvolle Lasten zuverlässig.
- Breite Spannungsbandbreite: Geeignet für alle gängigen Netzspannungen bis 250 V AC.
- Einpolige Schaltung: Ermöglicht die präzise Steuerung einzelner Stromkreise.
- Wechslerfunktion: Bietet Flexibilität durch die Möglichkeit, zwischen zwei Schaltzuständen zu wechseln, ideal für Anwendungen wie Treppenlichtschalter oder die Umschaltung von Geräten.
- Robustes Gehäuse: Gefertigt aus hochwertigen, isolierenden Materialien für maximale Sicherheit und Langlebigkeit.
Technologische Überlegenheit und Materialgüte
Der JG 533 U setzt auf bewährte Technologie und erstklassige Materialien, um eine unvergleichliche Performance zu gewährleisten. Die präzise Mechanik des Schalters sorgt für eine klare und deutliche Schaltcharakteristik, während die internen Kontakte aus widerstandsfähigen Legierungen gefertigt sind, um Korrosion vorzubeugen und eine lange Lebensdauer zu garantieren. Die isolierenden Eigenschaften des Gehäusematerials bieten zudem einen effektiven Schutz gegen elektrische Schläge und Umwelteinflüsse, was die Einsatzmöglichkeiten in verschiedensten Umgebungen erweitert.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des JG 533 U ermöglicht seinen Einsatz in nahezu jedem Bereich der Elektroinstallation. Von der einfachen Ein- und Ausschaltung von Geräten bis hin zur Implementierung intelligenter Steuerungssysteme bietet dieser Taster eine zuverlässige Grundlage. Besonders in Bereichen, in denen häufiges Schalten erforderlich ist oder wo die Betriebssicherheit von höchster Bedeutung ist, spielt der JG 533 U seine Stärken aus. Seine kompakte Bauform ermöglicht zudem eine einfache Integration auch in bereits bestehende oder eng bestückte Schaltschränke und Unterputzdosen.
Tischlein, deck dich: Produktdetails im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | JG 533 U |
| Schaltfunktion | Taster, Wechsler (1-polig) |
| Nennspannung | 250 V AC |
| Nennstrom | 10 A |
| Isolationsmaterial | Hochwertiger, thermoplastischer Kunststoff (flammhemmend) |
| Kontaktmaterial | Silberlegierung (für reduzierte Kontaktwiderstände und erhöhte Lebensdauer) |
| Mechanische Lebensdauer | Mehr als 100.000 Schaltspiele (typisch für hochwertige Komponenten dieser Klasse) |
| Elektrische Lebensdauer | Optimiert für hohe Schaltfrequenzen bei Nennlast |
| Schutzart (Gehäuse) | IP20 (Schutz gegen feste Fremdkörper > 12,5 mm) |
| Umgebungstemperatur | -20 °C bis +40 °C |
| Montageart | Standard-Einbaudose / Schaltschrank |
| Zertifizierungen | Konformität mit relevanten Normen (z.B. VDE, CE) |
Häufig gestellte Fragen (FAQ) zu JG 533 U – Taster, Wechsler, 1-pol, 250 V AC, 10 A
Was genau bedeutet „Taster, Wechsler, 1-polig“?
Ein „Taster, Wechsler“ ist ein Schalter, der zwei verschiedene Schaltzustände annehmen kann. „1-polig“ bedeutet, dass er einen einzelnen Stromkreis steuert. In der Funktion als Wechsler kann er den Stromfluss wahlweise auf einen von zwei Ausgängen leiten oder einen Stromkreis unterbrechen und gleichzeitig einen anderen herstellen. Dies ist ideal, um beispielsweise eine Lampe von zwei unterschiedlichen Orten aus zu schalten (klassischer Wechselschalter) oder um zwischen zwei Betriebsmodi eines Geräts umzuschalten.
Für welche Art von Elektroinstallationen ist der JG 533 U besonders geeignet?
Der JG 533 U ist aufgrund seiner hohen Stromtragfähigkeit (10 A) und Spannungsfestigkeit (250 V AC) sehr vielseitig einsetzbar. Er eignet sich hervorragend für klassische Hausinstallationen (z.B. Lichtschaltung in Fluren, Treppenhäusern), für die Steuerung von kleineren Motoren, für die Integration in Schaltschränke von Heizungs- oder Lüftungssystemen sowie für den Einsatz in gewerblichen oder industriellen Umgebungen, wo zuverlässige Schaltfunktionen gefragt sind.
Ist der JG 533 U auch für den Einsatz im Außenbereich geeignet?
Grundsätzlich ist der JG 533 U für den Einsatz in Innenräumen konzipiert. Die angegebene Schutzart IP20 schützt vor festen Fremdkörpern und berührungssicher, bietet jedoch keinen Schutz gegen eindringendes Wasser. Für den Außenbereich oder feuchte Umgebungen sind spezielle Schalter mit höherer IP-Schutzart erforderlich.
Welchen Vorteil bietet die Verwendung eines Schalters mit Silberlegierungskontakten?
Kontakte aus einer Silberlegierung weisen einen deutlich geringeren elektrischen Widerstand auf als herkömmliche Materialien. Dies führt zu weniger Wärmeentwicklung beim Schalten, was die Lebensdauer des Schalters erhöht und die Energieeffizienz verbessert. Zudem sind Silberlegierungen resistenter gegen Korrosion, was eine stabile und zuverlässige Kontaktgabe über einen langen Zeitraum gewährleistet.
Wie wird der JG 533 U typischerweise montiert?
Der JG 533 U ist für die Standard-Einbaumontage konzipiert. Er wird in einer herkömmlichen Unterputzdose oder in einem Schaltschrank montiert und mit den entsprechenden Klemmen sicher verbunden. Die exakte Montageanleitung entnehmen Sie bitte dem Produkthandbuch oder den Installationsvorschriften Ihres Elektrikers.
Was bedeutet die Angabe „thermoplastischer Kunststoff (flammhemmend)“ für die Sicherheit?
Die Verwendung eines flammhemmenden thermoplastischen Kunststoffs als Gehäusematerial bedeutet, dass das Gehäuse im Falle einer Überhitzung oder eines elektrischen Defekts nicht zur Ausbreitung eines Feuers beiträgt. Dieses Material verlangsamt die Entzündung und Selbstverlöschung, was ein wesentlicher Sicherheitsaspekt bei Elektrokomponenten ist.
Kann ich mit dem JG 533 U direkt eine 1000-Watt-Heizung schalten?
Bei einer Nennspannung von 250 V AC und einem Nennstrom von 10 A kann der JG 533 U eine Leistung von bis zu 2500 Watt schalten (P = U I). Eine 1000-Watt-Heizung liegt also innerhalb der spezifizierten Belastungsgrenzen. Es ist jedoch immer ratsam, bei leistungsstarken Verbrauchern, insbesondere solchen mit hohen Anlaufströmen (wie Motoren), die genauen technischen Daten des Geräts und des Schalters zu überprüfen und gegebenenfalls eine höhere Reserve einzuplanen oder einen Elektriker zu konsultieren.
