Hochleistungs-P-Kanal-JFET J175: Präzision für anspruchsvolle Schaltungen

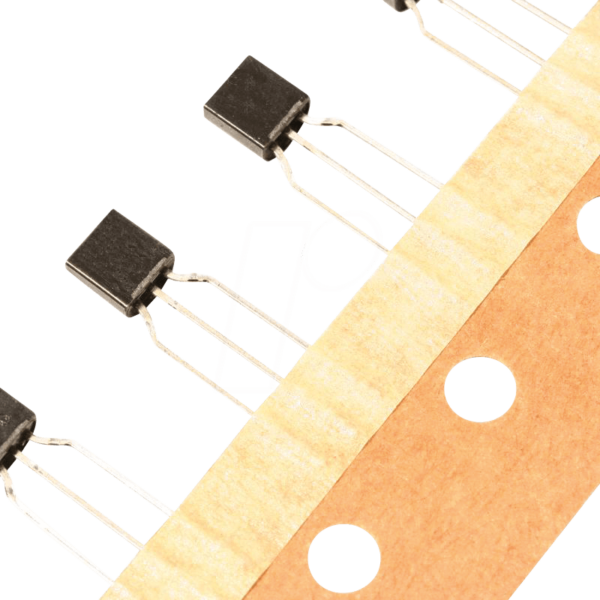

Der J175 – P-Kanal-JFET, -30V, -7 … -30mA, 0,35W, TO-92 gegurtet ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Steuerung in ihren analogen Schaltungen benötigen. Wenn Sie nach einer Komponente suchen, die stabile Leistung bei geringem Rauschen und hoher Eingangsimpedanz liefert, ist dieser JFET eine überlegene Wahl gegenüber herkömmlichen Transistoren oder minderwertigen Bauteilen.
Warum der J175 Ihre erste Wahl ist: Überlegene Leistung und Zuverlässigkeit
Der J175 P-Kanal-JFET zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn von Standardlösungen abheben. Seine Designoptimierung für P-Kanal-Operationen ermöglicht eine effiziente Signalsteuerung, während die spezifizierte Spannungs- und Strombelastbarkeit eine hohe Betriebssicherheit gewährleistet. Die geringe Gate-Leckstromdichte reduziert unerwünschte Nebeneffekte und verbessert die Linearität von Verstärkerschaltungen. Im Vergleich zu bipolaren Transistoren bietet der JFET eine deutlich höhere Eingangsimpedanz, was die Belastung der vorgeschalteten Schaltung minimiert und eine präzisere Signalverarbeitung ermöglicht. Seine solide Konstruktion im TO-92 Gehäuse, gegurtet für automatisierte Bestückung, verspricht Langlebigkeit und einfache Integration in Serienfertigungsprozesse.
Kerntechnologie: Das Junction Field-Effect Transistor-Prinzip
Der J175 basiert auf der bewährten Technologie der Junction Field-Effect Transistoren (JFETs). Im Gegensatz zu MOSFETs wird bei JFETs die Kanalleitung durch eine interne pn-Übergangsspannung gesteuert, was zu einem geringeren Gate-Strom und damit zu einer höheren Eingangsimpedanz führt. Diese Eigenschaft ist besonders vorteilhaft in empfindlichen Messschaltungen, Vorverstärkern und Analog-Frontend-Anwendungen, wo jede Minimierung der Signalbeeinflussung zählt. Die P-Kanal-Ausführung des J175 ermöglicht die Erzeugung negativer Ausgangsspannungen oder die Steuerung von Lasten mit positiver Stromrichtung, was spezifische Schaltungsdesigns vereinfacht.
Vorteile des J175 im Überblick
- Hohe Eingangsimpedanz: Minimale Belastung der Signalquelle, ideal für sensible Schaltungen.
- Geringer Gate-Leckstrom: Reduziert Signalverluste und verbessert die Präzision.
- Gute Linearität: Erzeugt weniger Verzerrungen, was für präzise Signalverarbeitung unerlässlich ist.
- Temperaturstabilität: Bietet eine konsistente Leistung über einen breiten Temperaturbereich.
- Robustheit: Das TO-92 Gehäuse ist für Zuverlässigkeit und Langlebigkeit ausgelegt.
- Einfache Handhabung: Die gegurtete Verpackung erleichtert die automatische Bestückung und spart Produktionszeit.
- Optimierte P-Kanal-Leistung: Speziell für Anwendungen, die negative Spannungssteuerungen erfordern.
Anwendungsbereiche: Wo der J175 glänzt
Der J175 P-Kanal-JFET ist aufgrund seiner exzellenten Eigenschaften eine Schlüsselkomponente in einer Vielzahl von anspruchsvollen Elektronikanwendungen. Seine Fähigkeit, mit hoher Impedanz zu arbeiten und präzise Schaltsignale zu liefern, macht ihn unverzichtbar für:
- Audio-Vorverstärker: Für rauschfreie und detailreiche Signalaufbereitung von Audiosignalen.
- Präzisions-Messschaltungen: Zur Erfassung und Verarbeitung kleinster Spannungen oder Ströme, ohne die Messgröße zu beeinflussen.
- Analoge Filter: Zur exakten Formung von Frequenzgängen in komplexen Audiosystemen oder Kommunikationsgeräten.
- Schaltende Anwendungen mit hoher Impedanz: Zum Beispiel in Sensorkopplungen oder als Teil von Analog-Digital-Wandlern, wo die Vorbereitung des Signals entscheidend ist.
- Stromversorgungen und Spannungsregler: Zur Stabilisierung und Steuerung von Stromflüssen mit hoher Präzision.
- Industrielle Steuerungsmodule: In Umgebungen, die robuste und zuverlässige Halbleiter erfordern.
- Labor- und Prüfgeräte: Wo höchste Genauigkeit und Reproduzierbarkeit der Messergebnisse gefordert sind.
Durch seine Vielseitigkeit und bewährte Technologie leistet der J175 einen entscheidenden Beitrag zur Leistungsfähigkeit und Zuverlässigkeit moderner elektronischer Systeme.
Technische Spezifikationen im Detail
Die technischen Daten des J175 sind entscheidend für die optimale Auslegung von Schaltungen und garantieren die erwartete Leistung. Hier sind die wesentlichen Parameter, die seine Eignung für anspruchsvolle Aufgaben unterstreichen:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Transistortyp | P-Kanal-JFET | Geeignet für die Steuerung von negativen Spannungen und Strömen, oft in Verbindung mit positiven Hauptspannungen zur Signalabschwächung oder -regelung. |
| Max. Drain-Source-Spannung (VDS) | -30V | Ermöglicht den Einsatz in Schaltungen mit moderaten negativen Spannungsanforderungen, bietet eine gute Sicherheitsmarge für typische Anwendungen. |
| Drain-Source-Strom (IDS) bei VGS=0V | -7mA bis -30mA | Definiert den maximalen Betriebsstrom bei Kurzschluss der Gate-Source-Verbindung, wichtig für die Dimensionierung von Lastwiderständen und die Bestimmung der maximalen Schaltleistung. Dieser Bereich zeigt eine moderate Stromtragfähigkeit, ideal für präzise Steuerung anstatt für hohe Leistungsschaltungen. |
| Gate-Source-Spannung (VGS) | Typischerweise im Bereich von -0.5V bis -5V (kann je nach genauer Spezifikation leicht variieren) für Pinch-off | Beeinflusst direkt den Drain-Strom und somit die Steuerung. Niedrige Gate-Source-Spannungen zur Abschaltung oder für lineare Verstärkung sind charakteristisch. |
| Gate-Leckstrom (IGSS) | Extrem gering (typ. im pA-Bereich) | Ein Schlüsselfaktor für die hohe Eingangsimpedanz von JFETs. Minimale Stromaufnahme des Gates reduziert die Belastung der Quellschaltung und verbessert die Signalintegrität. |
| Leistungsdissipation (PD) | 0.35W (bei 25°C Gehäusetemperatur) | Gibt die maximal zulässige Verlustleistung an, die der Transistor bei Standardbedingungen abführen kann. Wichtig für die Auslegung von Kühlmaßnahmen, wenngleich für diesen JFET meist keine aktiven Kühlkörper notwendig sind. |
| Gehäuseform | TO-92 | Standard-Kunststoffgehäuse, robust und gut geeignet für Lötanwendungen und automatisierte Bestückung (gegurtet). |
| Verpackungsart | Gegurtet (Taped and Reeled) | Optimiert für automatisierte Fertigungsprozesse (SMT- oder THT-Bestückung), was die Produktionskosten senkt und die Effizienz erhöht. |
| Betriebstemperatur | -55°C bis +150°C (typisch) | Garantierte Funktionsfähigkeit über einen sehr weiten Temperaturbereich, was Zuverlässigkeit in diversen Umgebungen sicherstellt. |
| Drain-Source-Widerstand (RDS(on)) | Nicht direkt spezifiziert für JFETs im leitenden Zustand, aber der Drain-Strom bei VGS=0V (IDSS) ist relevant. | Der IDSS-Wert von -7mA bis -30mA bei VGS=0V ist ein Indikator für die Leitfähigkeit des Kanals im ungesteuerten Zustand. |
Häufig gestellte Fragen (FAQ) zu J175 – P-Kanal-JFET, -30V, -7 … -30mA, 0,35W, TO-92 gegurtet
Was ist der Hauptunterschied zwischen einem JFET und einem MOSFET?
Der Hauptunterschied liegt in der Art und Weise, wie das Gate die Leitfähigkeit des Kanals steuert. Bei einem JFET wird der Kanal durch eine Spannung, die einen internen pn-Übergang verengt oder erweitert, moduliert. Dies führt zu einer sehr hohen Eingangsimpedanz und einem extrem geringen Gate-Leckstrom. MOSFETs hingegen verwenden eine isolierte Gate-Elektrode, die durch elektrische Feldstärke den Kanal modifiziert. Beide haben ihre spezifischen Vor- und Nachteile, aber JFETs sind oft die bevorzugte Wahl für höchste Eingangsimpedanz und geringstes Rauschen in analogen Schaltungen.
Ist der J175 für Hochfrequenzanwendungen geeignet?
Der J175 ist primär für analoge Signalverarbeitung und Schaltsysteme mit moderater Frequenz optimiert. Seine Eigenschaften wie hohe Eingangsimpedanz und geringe Kapazitäten sind vorteilhaft, jedoch ist er nicht explizit als Hochfrequenz-Transistor spezifiziert. Für extrem hohe Frequenzen sind spezielle HF-Transistoren mit optimierten Parametern wie Transitfrequenz (fT) und maximaler Leistung erforderlich. Dennoch kann der J175 in vielen HF-Vorverstärkern oder Mischer-Anwendungen bis in den niedrigen MHz-Bereich gute Dienste leisten.
Warum ist die Verpackungsart „gegurtet“ wichtig?
Die „gegurtete“ Verpackung (Taped and Reeled) ist für die industrielle Fertigung von entscheidender Bedeutung. Sie ermöglicht die automatische Bestückung von Leiterplatten mittels Pick-and-Place-Maschinen. Dies erhöht die Produktionsgeschwindigkeit erheblich, reduziert menschliche Fehler und senkt die Gesamtkosten für die Montage, insbesondere bei der Herstellung großer Stückzahlen.
Welche Art von Lasten kann der J175 schalten oder steuern?
Der J175 ist ideal für das Schalten oder Steuern von Lasten, die eine präzise Spannungs- oder Stromregelung erfordern und keine extrem hohen Ströme ziehen. Dies umfasst beispielsweise die Ansteuerung von Relaisspulen, die Steuerung von Leistungstransistoren in analogen Schaltungen, die Dämpfung von Signalen in Pegelwandlern oder die Nutzung als variable Widerstandselemente in Oszillatoren und Filtern. Die maximale Strombelastbarkeit liegt im Bereich von 7mA bis 30mA, was für diese Arten von Anwendungen ausreichend ist.
Kann der J175 in einer Schaltung mit positiven Hauptspannungen verwendet werden?
Ja, absolut. Der J175 ist ein P-Kanal-JFET, was bedeutet, dass er typischerweise mit negativen Spannungen am Gate relativ zur Source gesteuert wird, um den Stromfluss durch den Kanal zu steuern. Er kann problemlos in Schaltungen eingesetzt werden, die positive Hauptversorgungsspannungen verwenden, indem seine Gate-Source-Spannung entsprechend eingestellt wird, um den gewünschten Arbeitspunkt zu erreichen. Dies ist ein häufiges Szenario in vielen analogen Schaltungsdesigns.
Wie beeinflusst die Temperatur die Leistung des J175?
Wie die meisten Halbleiterbauelemente ist auch der J175 temperaturempfindlich. Grundsätzlich ist seine Leistung temperaturstabilisiert, was zu seiner Zuverlässigkeit beiträgt. Jedoch können sich Parameter wie der Drain-Strom (IDSS) und die Gate-Source-Schwellspannung (VGS(off)) mit der Temperatur leicht ändern. Die breite Betriebstemperaturbereichsspezifikation von -55°C bis +150°C zeigt jedoch, dass der JFET für den Einsatz in einer Vielzahl von Umgebungsbedingungen ausgelegt ist und seine Leistung innerhalb dieser Grenzen konsistent bleibt.
Ist der J175 ein Ersatz für den J174 oder J176?
Der J175 ist Teil einer Familie von P-Kanal-JFETs, die oft ähnliche Spezifikationen aufweisen. Der J174 und J176 sind ebenfalls P-Kanal-JFETs, können sich aber in spezifischen Parametern wie dem Drain-Strom (IDSS) oder der Gate-Source-Schwellspannung (VGS(off)) unterscheiden. Es ist ratsam, die genauen Datenblätter zu konsultieren, um festzustellen, ob der J175 ein direkter oder kompatibler Ersatz für J174 oder J176 in einer spezifischen Anwendung ist. Oftmals sind geringfügige Anpassungen im Schaltungsdesign erforderlich, wenn ein Bauteil ersetzt wird.
