Der J111 – N-Kanal-JFET: Präzise Steuerung für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und effizienten Komponente zur Signalverarbeitung oder als Schaltelement in Ihren Elektronikprojekten? Der J111 – ein N-Kanal-JFET mit einer Sperrspannung von 35V und einem Sättigungsstrom von über 20mA – bietet die ideale Lösung für Entwickler und Hobbyisten, die Wert auf präzise Kontrolle und solide Leistung legen. Dieses Bauteil zeichnet sich durch seine herausragenden Eigenschaften aus und stellt eine überlegene Alternative zu herkömmlichen Transistorlösungen dar, wenn es um geringe Schaltverluste und hohe Eingangsimpedanz geht.
Vorteile des J111 – N-Kanal-JFET
Der J111 überzeugt durch eine Reihe von Merkmalen, die ihn für eine Vielzahl von Anwendungen prädestinieren:
- Hohe Eingangsimpedanz: Als Feldeffekttransistor (FET) verfügt der J111 über eine extrem hohe Eingangsimpedanz, was ihn ideal für Signalverstärker macht, bei denen eine Belastung der Signalquelle minimiert werden muss. Dies unterscheidet ihn grundlegend von bipolaren Transistoren.
- Geringe Leckströme: Die Konstruktion des JFETs minimiert Leckströme im gesperrten Zustand, was zu einer höheren Energieeffizienz und präziseren Schaltergebnissen führt.
- Robustheit und Zuverlässigkeit: Die 35V Sperrspannung und die Leistungsfähigkeit von 0,625W zeugen von der Robustheit des Bauteils für den Dauerbetrieb.
- Präzise Steuerung: Der Sättigungsstrom von über 20mA ermöglicht eine feinfühlige Steuerung von Lasten, was ihn für analoge Schaltungen und anspruchsvolle Schaltungsdesigns unverzichtbar macht.

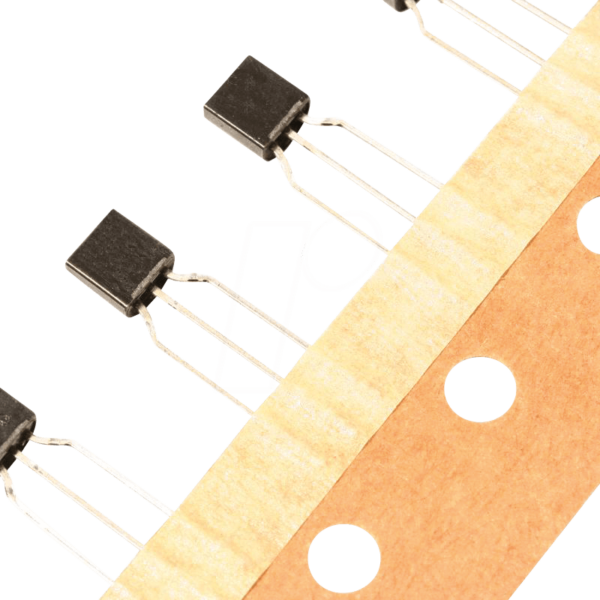

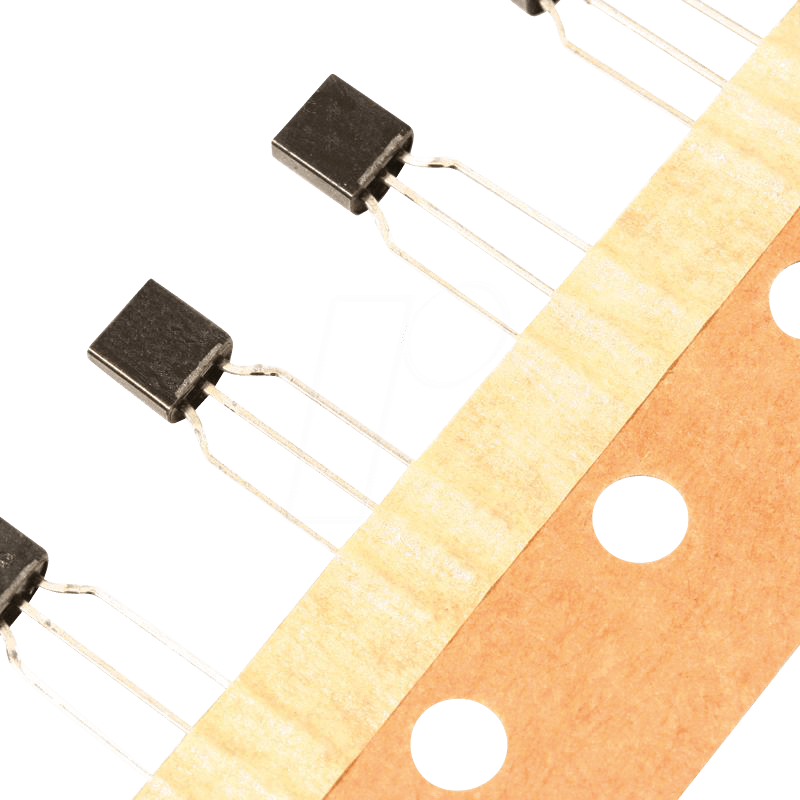

- TO-92 Gehäuse: Das gängige TO-92 Gehäuse erleichtert die Integration in Standard-Prototypenboards und Leiterplattenlayouts.
Technologische Überlegenheit im Detail
Der J111 repräsentiert die fortschrittliche Technologie von Junction Field-Effect Transistoren (JFETs) und bietet spezifische Vorteile, die ihn von anderen Halbleiterbauelementen abheben. Seine Funktionsweise basiert auf der Steuerung des Stromflusses durch ein Kanalmaterial mittels eines elektrischen Feldes, das durch eine an die Gate-Elektrode angelegte Spannung erzeugt wird. Dieses Prinzip ermöglicht eine Steuerung ohne direkten Stromfluss durch die Gate-Elektrode selbst, was die namensgebende hohe Eingangsimpedanz erklärt. Im Gegensatz zu Bipolar-Transistoren, bei denen ein Basisstrom erforderlich ist, arbeitet der JFET spannungsgesteuert. Dies reduziert die Belastung der vorgelagerten Schaltungsteile erheblich und verbessert die Signalintegrität in empfindlichen Anwendungen.
Die N-Kanal-Konstruktion bedeutet, dass die Mehrheit der Ladungsträger Elektronen sind. Dies, kombiniert mit der Fähigkeit, Spannungen bis zu 35V zu verarbeiten, macht den J111 zu einer vielseitigen Wahl für Anwendungen, die eine moderate Spannungsfestigkeit erfordern. Der Sättigungsstrom von >20mA gibt einen klaren Hinweis auf die maximale Strombelastbarkeit des Kanals im leitenden Zustand. Diese Spezifikation ist entscheidend für die Dimensionierung von Schaltungen, die den JFET als Schalter oder zur Stromregelung einsetzen.
Die Leistungsangabe von 0,625W bezieht sich auf die maximal zulässige Verlustleistung, die das Bauteil unter bestimmten Betriebsbedingungen abführen kann. Diese Größe ist direkt mit der thermischen Belastbarkeit verbunden und beeinflusst die Auswahl von Kühlmaßnahmen oder die Gestaltung des Layouts, um eine Überhitzung zu vermeiden. Das TO-92 Gehäuse ist ein dreibeiniges Kunststoffgehäuse, das für durchkontaktierte Bauteile (Through-Hole Technology) entwickelt wurde. Es ist weit verbreitet, kostengünstig und ermöglicht eine einfache Montage und Handhabung bei der Bestückung von Platinen.
Einsatzmöglichkeiten und Anwendungsfelder
Die Eigenschaften des J111 – N-Kanal-JFETs eröffnen ein breites Spektrum an Einsatzmöglichkeiten in der Elektronikentwicklung:
- Audioverstärker: Seine hohe Eingangsimpedanz und geringen Verzerrungen machen ihn zu einer exzellenten Wahl für Vorverstärkerstufen in Hi-Fi-Anlagen und professionellen Audiogeräten.
- Signalumschaltung: Als analoger Schalter kann der J111 Signale mit hoher Präzision und geringen Einfügedämpfungen zwischen verschiedenen Schaltungspfaden umschalten.
- Stromquellen und Spannungsregler: In stabilisierten Stromversorgungen und komplexen Spannungsreglerschaltungen kann der J111 zur präzisen Steuerung der Ausgangsstromstärke eingesetzt werden.
- Oszillatoren und Filter: Für die Realisierung von frequenzbestimmenden Schaltungen wie Oszillatoren oder zur Steuerung von Filtern bietet der J111 die benötigte präzise Steuerung.
- Sensorik und Messtechnik: In empfindlichen Messschaltungen, wo eine geringe Beeinflussung des Messobjekts wichtig ist, ist die hohe Eingangsimpedanz des JFETs von großem Vorteil.
- Modulations- und Demodulationsschaltungen: Für die Verarbeitung von analogen Signalen in Kommunikationssystemen.
Technische Spezifikationen im Überblick
Die folgenden Daten fassen die wesentlichen elektrischen und physikalischen Merkmale des J111 – N-Kanal-JFETs zusammen:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | N-Kanal-JFET (Junction Field-Effect Transistor) |
| Herstellerbezeichnung | J111 |
| Maximale Drain-Source Spannung (VDS) | 35 V |
| Minimaler Drain-Strom im Sättigungsbereich (IDSS) | > 20 mA (typisch) |
| Maximale Verlustleistung (PD(max)) | 0,625 W |
| Gehäusetyp | TO-92 (Through-Hole) |
| Steuerungsprinzip | Spannungsgesteuert (Gate-Source Spannung) |
| Eingangsimpedanz | Sehr hoch (typisch im Gigaohm-Bereich) |
| Anwendungsbereich | Signalverarbeitung, Schaltungstechnik, Verstärker, Analogschalter |
FAQ – Häufig gestellte Fragen zu J111 – N-Kanal-JFET, 35V, >20mA, 0,625W, TO-92
Ist der J111 für Hochfrequenzanwendungen geeignet?
Der J111 ist primär für analoge Signalverarbeitung und Schaltungssteuerungen im Audio- und niederfrequenten Bereich konzipiert. Während er in manchen Anwendungen mit mittleren Frequenzen eingesetzt werden kann, sind für sehr hohe Frequenzen spezialisierte HF-FETs mit optimierten Kapazitätswerten und schnelleren Schaltzeiten besser geeignet.
Welche Vorteile bietet der J111 gegenüber einem NPN-Bipolar-Transistor?
Der Hauptvorteil des J111 gegenüber einem NPN-Bipolar-Transistor liegt in seiner extrem hohen Eingangsimpedanz. Dies bedeutet, dass der JFET die zu steuernde Schaltung praktisch nicht belastet, was ihn ideal für den Einsatz in Signalpfaden mit geringer Amplitude oder hoher Quellimpedanz macht. Bipolartransistoren benötigen einen Basisstrom zur Steuerung und belasten somit die Signalquelle stärker.
Wie beeinflusst die Sperrspannung von 35V die Einsatzmöglichkeiten?
Die maximale Sperrspannung von 35V gibt die Grenze an, bis zu der die Drain-Source-Verbindung im gesperrten Zustand sicher isoliert bleibt. Dies ermöglicht den Einsatz des J111 in Schaltungen, die mit Spannungen bis zu diesem Wert arbeiten, wie beispielsweise in bestimmten Netzteilkonfigurationen oder analogen Signalverarbeitungen mit moderater Amplitude.
Was bedeutet „>20mA“ für den Sättigungsstrom (IDSS)?
Die Angabe „>20mA“ für den Drain-Source-Sättigungsstrom (IDSS) gibt den minimalen Strom an, der durch den JFET fließt, wenn keine Gate-Source-Spannung angelegt ist (VGS = 0V) und er sich im Sättigungsbereich befindet. Dies ist ein wichtiger Parameter zur Dimensionierung der maximalen Last, die der Transistor schalten kann, und für die Auslegung von Stromquellen.
Welche besonderen Anforderungen gibt es bei der Ansteuerung des J111?
Der J111 wird über die Gate-Source-Spannung (VGS) gesteuert. Um den Transistor zu sperren, wird eine negative Spannung an das Gate relativ zur Source angelegt. Um ihn zu öffnen und Strom fließen zu lassen, wird die Gate-Source-Spannung in Richtung Null-Volt verschoben. Die genauen Spannungswerte für Ein und Aus sind abhängig von der spezifischen Anwendung und den benötigten Stromstärken.
Ist das TO-92 Gehäuse für den Einsatz in rauen Umgebungen geeignet?
Das TO-92 Gehäuse ist ein Standard-Kunststoffgehäuse, das für den Einsatz in den meisten elektronischen Umgebungen gut geeignet ist. Für extrem raue Umgebungen wie hohe Temperaturen, extreme Feuchtigkeit oder mechanische Belastungen sind eventuell spezialisierte Bauteile mit robusteren Gehäusen (z.B. Metallgehäuse oder spezielle Kunststoffe) oder zusätzliche Schutzmaßnahmen erforderlich.
Welche weiteren Spezifikationen sind für eine Schaltungsimplementierung wichtig?
Neben den hier genannten Hauptparametern sind auch die Schwellspannung (Vth oder VP), der Gate-Schutzkontakt (falls vorhanden), die Ausgangsleitfähigkeit (gos) und die Transkonduktanz (gm) wichtige Spezifikationen, die im detaillierten Datenblatt des Herstellers zu finden sind und für die präzise Auslegung von Schaltungen berücksichtigt werden sollten.
